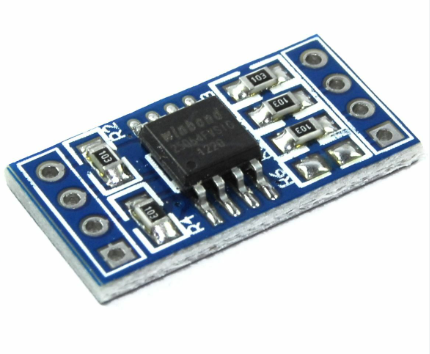

W25Q 是什么

　　W25Q 是 Winbond（華邦電子）推出的一系列串行閃存（SPI NOR Flash）芯片的產品系列名稱，屬于非易失性存儲器。該系列芯片具有低功耗、高可靠性、高速 SPI 接口、支持多種容量規格等特點，是嵌入式系統中常用的數據存儲解決方案。它們被廣泛應用于嵌入式系統、消費電子、通信設備、物聯網終端、工業控制、醫療儀器等多個領域。W25Q 的命名中，“W” 代表 Winbond，而“25” 通常表示 2.5V 工作電壓的產品線，“Q” 表示該芯片支持 Quad SPI，也就是四線串行輸入輸出模式，這種模式可以顯著提高數據傳輸速度。

　　W25Q 系列產品支持標準 SPI、Dual SPI 和 Quad SPI 接口，使其具有極佳的靈活性和適應性，適合各種處理器平臺使用。它的讀寫控制方式簡單，容量覆蓋從 512Kb 到 512Mb，是許多系統設計者首選的外部閃存方案。相比 NAND 閃存，NOR 閃存更適合代碼執行（XIP, Execute in Place），因此常用于存儲啟動代碼、固件、引導程序和少量配置數據等用途。

　　W25Q 系列的基礎架構與封裝特點

　　W25Q 系列芯片的內部結構主要由一個控制單元、狀態寄存器、寫保護模塊、頁/塊擦除控制器、I/O 接口單元和閃存單元陣列構成?？刂茊卧?fù)責與主控芯片進行通信解析命令；狀態寄存器用于記錄芯片當前狀態如寫使能狀態、擦除狀態、忙碌狀態等；I/O 接口負責處理 SPI 協議的數據傳輸；而閃存陣列是真正保存數據的物理存儲單元，按照頁（Page）、扇區（Sector）、塊（Block）等粒度劃分管理。

　　封裝形式方面，W25Q 系列提供了多種不同的封裝尺寸，如 SOP-8、USON-8、WSON-8、SOIC、DFN、BGA 等，以滿足不同系統的體積、安裝方式和散熱需求。其中 SOP-8 是最為常見的封裝形式，廣泛用于中小型嵌入式產品。某些型號也提供無鉛環保版本，適用于嚴格的環保標準和高可靠性要求。

　　W25Q 常見的容量規格與命名規則

　　W25Q 系列產品按容量分為多個等級，從較小的 W25Q40（4M-bit）到高容量的 W25Q512（512M-bit）應有盡有。每個產品名稱都蘊含了一定的命名規則，理解這些規則對于選型和識別非常重要。例如 W25Q64JVSSIQ：

　　W25Q：表示 Winbond 25 系列、支持 Quad SPI 接口

　　64：表示容量為 64M-bit（即 8MB）

　　JV：表示芯片工藝和功能版本

　　SS：表示封裝形式，例如 SOP-8

　　I：表示工作溫度范圍（I 為工業級）

　　Q：表示支持 Quad SPI 接口

　　通過上述規則，用戶可以快速識別芯片的基本參數與特性。

　　W25Q 的核心技術參數解析

　　W25Q 系列芯片擁有一系列關鍵技術參數，這些參數決定了其性能、適用場景以及與主控芯片的兼容性。以下是一些核心參數解析：

　　容量大小：容量從 512Kb 到 512Mb 不等，不同容量適用于不同復雜度的系統；

　　SPI 頻率：W25Q 系列的最大 SPI 接口頻率通常為 80MHz 或更高，Quad SPI 模式下可以達到更高的數據傳輸速率；

　　頁大小與擦除單位：每頁通常為 256 字節，擦除單位包括 4KB 的扇區（Sector）、32KB 的子塊（Sub-sector）和 64KB 的塊（Block）；

　　寫入周期：典型頁編程時間約為 1ms 左右；

　　擦除周期：典型的 4KB 扇區擦除時間約為 50ms；

　　壽命指標：通常支持 100,000 次寫擦除循環，數據保持時間超過 20 年；

　　電壓范圍：大多數型號支持 2.7V 至 3.6V 的工作電壓，部分型號支持寬壓范圍；

　　待機功耗與活躍功耗：在低功耗模式下，待機電流可低至 1μA 以下。

　　這些技術參數是開發者進行系統設計和性能評估時必須重點考慮的因素。

　　W25Q 的工作原理詳解

　　W25Q 的工作主要依賴于 SPI 串行通信協議與片內控制邏輯的協調配合。主控芯片通過 MOSI（主出從入）、MISO（主入從出）、SCLK（時鐘）和 CS（片選）與 W25Q 建立通信。讀取數據時，主控芯片發送 READ 命令（通常為 0x03 或 0x0B），然后發送地址，W25Q 將對應地址的數據發送回主控。寫入數據前必須先執行寫使能命令（Write Enable, 0x06），然后再發送頁編程命令（Page Program, 0x02），以及寫入地址和數據。數據只能寫入空白頁或已經擦除的扇區，因此在寫入前通常要執行擦除命令，如 Sector Erase（0x20）或 Block Erase（0xD8）。

　　為了提升性能，W25Q 還支持快速讀（Fast Read）、雙線（Dual SPI）與四線（Quad SPI）傳輸模式。在 Quad 模式下，數據傳輸速率顯著提升，適用于對性能要求較高的系統，如高速啟動系統、圖形渲染系統等。此外，芯片內部還集成了狀態寄存器，用于反映芯片當前狀態如寫使能位、忙狀態、保護位等，主控芯片可通過讀取狀態寄存器實時監控芯片操作。

　　W25Q 的特性?xún)?yōu)勢

　　W25Q 系列芯片擁有諸多設計上的技術優勢，使其在嵌入式系統中具有極高的實用價值。其主要特性?xún)?yōu)勢包括：

　　高速性能：支持高速 SPI 接口，讀速高達 104MHz，Quad 模式下可進一步提升；

　　低功耗設計：待機電流低至 μA 級別，適合電池供電設備；

　　多模式支持：標準 SPI、Dual SPI、Quad SPI 均支持，靈活適配不同控制器；

　　小封裝可選：可選 SOP-8、USON 等小型封裝，節省 PCB 空間；

　　豐富容量選擇：滿足從低容量到大容量嵌入式應用的不同需求；

　　支持寫保護機制：通過狀態寄存器設置區域保護，有效防止數據被意外篡改；

　　支持掉電保護：斷電過程中數據不丟失，適用于數據安全性要求高的場合；

　　兼容性良好：支持市面大多數 MCU 和處理器平臺，如 STM32、ESP32、GD32、AVR、NXP、TI 等；

　　價格適中：大批量采購成本低，適合大規模商用產品設計。

　　這些特點綜合體現了 W25Q 在嵌入式存儲領域的全面適應能力和競爭力。

　　W25Q 常見型號介紹

　　W25Q 系列產品種類繁多，以下是一些常見型號及其特點介紹：

　　W25Q16JV：16M-bit 容量，8-pin SOP 封裝，適用于中等容量需求系統；

　　W25Q32JV：32M-bit，支持標準/雙/四線 SPI，讀速達 104MHz；

　　W25Q64JV：64M-bit，常用于嵌入式 Linux、RTOS 系統存儲；

　　W25Q128JV：128M-bit，兼容各種主流 MCU，可用于 OTA 升級存儲；

　　W25Q256JV：256M-bit，高容量版，適合用于工業設備或嵌入式多媒體終端；

　　W25Q512JV：512M-bit，系列容量最高產品，常見于需要存儲大量固件或圖像數據的系統。

　　不同型號之間主要差異在于容量、讀寫速度支持、引腳封裝、電壓范圍和某些功能支持細節等，開發者需結合自身應用需求選擇合適型號。

　　W25Q 的應用領域分析

　　W25Q 系列閃存廣泛應用于各種需要非易失性數據存儲的系統，其代表性應用領域包括：

　　嵌入式啟動存儲器：用于存放啟動代碼（Bootloader）、固件、配置參數；

　　物聯網終端：保存設備參數、網絡配置、OTA 升級鏡像等；

　　消費電子產品：如智能電視、機頂盒、智能手表、可穿戴設備等；

　　工業自動化：控制器參數存儲、生產數據記錄等；

　　汽車電子：儀表控制器、車載娛樂系統中的固件代碼存儲；

　　網絡與通信設備：路由器、交換機、光貓的系統程序與配置存儲；

　　醫療電子設備：醫療檢測記錄、程序存儲與數據日志記錄；

　　游戲與圖像處理設備：存儲 UI 圖像、動畫數據或臨時緩存信息。

　　憑借其可靠性與靈活性，W25Q 成為這些設備實現數據持久化存儲的關鍵器件。

　　W25Q 使用中的注意事項

　　在使用 W25Q 時，工程師需注意以下幾點，以確保芯片正常穩定運行：

　　時序要求：SPI 通信需嚴格遵守芯片的數據手冊中定義的時序；

　　寫入前需使能：寫數據前必須執行 Write Enable 命令；

　　擦除后寫入：新數據寫入需在擦除后進行，否則可能寫入失??；

　　狀態檢測：操作過程中應輪詢 Busy 位，避免未完成時強制操作；

　　電源穩定性：供電必須穩定，避免掉電寫失敗造成數據錯誤；

　　寫保護策略：可使用軟件寫保護和引腳寫保護，防止非法訪問；

　　避免頻繁寫入單一區域：應通過磨損均衡算法延長芯片壽命；

　　接口電平匹配：MCU 與 W25Q 的電壓電平需匹配，必要時使用電平轉換器；

　　ESD 與過壓保護：設計時注意防護，提升系統穩定性與抗干擾能力。

　　這些細節決定了系統的長期穩定性和可靠性，務必在開發時加以注意。

　　W25Q系列的主要封裝形式與封裝優點

　　W25Q系列閃存芯片在實際應用中具有多種封裝形式，以滿足不同PCB布局、空間限制和散熱需求等多種設計要求。常見的封裝類型包括SOIC（Small Outline Integrated Circuit）、WSON（Very-very-thin Small Outline No-lead）、USON（Ultra Small Outline No-lead）、TSSOP（Thin Shrink Small Outline Package）等。這些封裝形式在微型化電子設備中發揮著重要作用。

　　SOIC封裝是最常見的一種，其引腳排列較為規整，便于在傳統PCB工藝上焊接和維修。其體積適中，適合絕大多數嵌入式控制系統使用。WSON與USON屬于無引腳封裝形式，芯片尺寸小，適合高密度集成的嵌入式系統，特別是在空間緊湊的消費類電子產品（如智能手機、平板、可穿戴設備）中占有優勢。此外，這類封裝具備良好的散熱能力，有助于高頻寫入操作中的熱量釋放。TSSOP封裝則結合了引腳易焊接和封裝輕薄的特點，在通信、工業控制和便攜設備中有較廣泛的應用。

　　不同封裝形式還對應不同的引腳數量，如8引腳SOIC、6引腳USON、16引腳WSON等，引腳數的不同代表了芯片支持的功能差異。例如，一些引腳較多的封裝可能支持Quad SPI（QSPI）傳輸接口，從而大幅提高數據吞吐率。設計人員在選型時需根據設備的空間條件、電氣接口、功耗管理和生產工藝選擇最合適的封裝類型。

　　W25Q系列的電氣特性分析

　　在W25Q系列芯片的應用設計過程中，電氣特性是關鍵考量因素之一。這些特性包括工作電壓、工作電流、功耗狀態、輸入/輸出電平、耐壓能力、時序容差等，直接決定了芯片能否穩定運行、是否適配目標系統，以及功耗控制是否合理。

　　首先，從工作電壓來看，W25Q系列芯片大多支持1.8V、3.0V和3.3V三種工作電壓區間。其中W25Q16JV等型號的“JV”版本是典型的3V產品，適合大多數嵌入式主控芯片的I/O電壓匹配。而“DV”或“FV”等低電壓版本可在低功耗系統中工作，如便攜式醫療設備或電池供電的物聯網節點。電壓選擇不僅影響功耗水平，也影響數據讀寫速度、可靠性及系統設計的總體成本。

　　其次，W25Q芯片的電流消耗在不同工作模式下差異顯著。典型待機電流在微安級別，極低的睡眠電流（一般小于5μA）使得芯片非常適合深度休眠應用場景。在高頻讀取和寫入時，芯片電流通常處于幾毫安到十幾毫安之間，這個值在性能和功耗之間達成了良好平衡。

　　此外，輸入/輸出電平支持TTL或CMOS電平，兼容絕大多數主控芯片的GPIO引腳。對于高速接口，如Dual SPI或Quad SPI，其I/O驅動能力強，能承受較高的驅動負載，抗干擾性能也比較優秀。

　　還需特別關注其ESD（靜電放電）保護能力和Latch-up測試指標，這些參數決定了芯片在惡劣環境中長期運行的穩定性。W25Q芯片通常具備2000V以上的ESD抗擾度，采用工業級封裝標準，提升了其在高可靠性系統中的適用性。

　　W25Q系列芯片的操作指令體系詳解

　　W25Q系列芯片之所以被廣泛使用，除了其高性能、低功耗外，還得益于其結構清晰且功能全面的操作指令體系。W25Q系列使用SPI協議進行數據通信，而其支持的指令集決定了其功能的廣度?；镜牟僮鞣譃樗拇箢?lèi)：讀指令、寫指令、擦除指令和狀態管理指令。

　　在讀指令方面，最常用的是標準讀取指令0x03，它以較低速率訪問數據，但兼容性高，適用于初始化及慢速讀取場景。高速讀取場景下，使用0x0B的Fast Read指令，配合Dummy Cycle（虛周期），可實現高達104MHz的讀取速率。此外，Dual Read（0x3B）和Quad Read（0x6B）指令則利用雙/四數據線并行讀取，顯著提升了讀取帶寬，適用于視頻數據、音頻流、圖形數據加載等高吞吐需求場景。

　　在寫指令部分，寫使能（Write Enable，指令碼0x06）是所有寫相關操作的前置命令，它控制寫保護邏輯以防止誤寫。頁編程指令0x02允許最多寫入256字節，寫入速度快、時序易于控制。需要注意的是，寫入前建議判斷狀態寄存器中的BUSY位是否為0，避免數據寫入沖突。

　　擦除指令則支持多種粒度操作，包括扇區擦除（4KB，0x20）、塊擦除（32KB，0x52或64KB，0xD8）以及全片擦除（0xC7或0x60）。扇區擦除是使用最頻繁的方式，適合微小數據變更的操作，而塊或全片擦除更適用于數據清空、固件重寫等場景。

　　狀態管理指令如0x05（讀取狀態寄存器）、0x01（寫狀態寄存器）、0x35（讀取狀態寄存器2）和0x31（讀取狀態寄存器3）等則可用于讀取保護位、寫使能狀態、忙碌狀態等，是嵌入式系統確保穩定數據交互的關鍵操作部分。

　　W25Q系列的擦除機制與存儲管理策略

　　W25Q系列芯片采用NOR Flash的結構，其存儲管理機制決定了其寫入前必須擦除的特性。每個W25Q芯片由若干Block（塊）構成，每個Block包含多個Sector（扇區），而每個Sector又由多個Page（頁）組成。典型布局為：每個Sector大小為4KB，每頁大小為256B，這種劃分便于靈活管理數據，并優化數據的可靠性與擦寫次數。

　　芯片進行寫入時，不能直接對已有內容進行修改，而是需將所在的扇區或塊擦除至全1（0xFF）狀態后，再進行新的數據寫入。此特性在固件升級、日志記錄等頻繁寫入場景中，需要設計合理的寫前緩存和寫后回寫機制，否則會因頻繁擦除而導致芯片壽命大幅縮短。

　　擦除操作耗時相對寫入更長，例如擦除一個4KB扇區可能需50ms，擦除整個芯片則需十幾秒以上。為此，W25Q芯片內部設有擦除完成中斷信號及BUSY位，確保系統可以在擦除操作進行中處理其他任務，避免阻塞CPU運行效率。

　　在存儲管理方面，為了延長芯片壽命，推薦采用“磨損均衡”（Wear Leveling）策略。該策略通過邏輯地址與物理地址的映射方式，均勻使用所有存儲區域，避免某些區域反復擦寫而提前失效。同時，也建議結合使用文件系統如SPIFFS、LittleFS等，對Flash進行塊管理、錯誤恢復、文件操作優化。

　　W25Q芯片的保護機制與安全性設計

　　W25Q系列芯片在安全性方面也具備豐富的設計，能夠防止誤操作、非法訪問以及固件被惡意讀取。其主要保護機制包括狀態寄存器寫保護、扇區保護、掉電寫保護和硬件鎖定等。

　　芯片中的狀態寄存器包含多個位用于控制寫保護邏輯。其中Block Protect位（BP0~BP3）可對芯片中不同區域進行全片或部分保護，防止誤擦除或非法寫入。當BP位設定為特定值時，芯片內部某些扇區即為只讀狀態，僅能被擦除前解除保護。

　　芯片支持SRP（Status Register Protect）位，當該位被設為1時，除非上電復位，否則狀態寄存器不可更改，是防篡改機制中的重要一環。W25Q芯片也支持“掉電寫保護”，即在系統掉電的瞬間自動終止寫操作，避免數據寫入中斷導致內容損壞。

　　對于需要更高級別安全性的應用，一些高端型號如W25Q256JV還支持硬件寫保護引腳（WP#）與保持引腳（HOLD#）。其中WP#引腳低電平時，可鎖定狀態寄存器，確保在系統運行過程中不會被軟件意外修改；而HOLD#引腳可暫時掛起SPI總線傳輸，保護系統在處理中斷時不發生數據沖突。

　　在涉及安全啟動（Secure Boot）和固件加密等場景下，W25Q芯片可搭配主控MCU進行認證啟動，配合Hash校驗機制、加密存儲結構等手段，有效防止非法固件執行和數據篡改，廣泛用于金融終端、智能鎖、工業儀表等對數據安全要求極高的應用場景。
