HT7533-1 低壓差線性穩壓器芯片詳解

一、HT7533-1概述與背景

HT7533-1 是一款由 Holtek（合泰半導體）推出的低功耗、低壓差（Low Dropout，簡稱 LDO）線性穩壓器芯片。該芯片采用 CMOS 工藝制造，具有高精度輸出電壓、極低靜態電流和優異的負載調整率等優點，常用于電池供電設備、微控制器供電、傳感器模塊穩壓、便攜式設備電源等低功耗應用場景。

隨著電子設備日益追求小型化、便攜性與高能效，傳統線性穩壓器已難以滿足低壓、低噪聲和高效率的需求。HT7533-1 正是針對這些需求而設計的一款現代化、性能優秀的 LDO 穩壓器。其輸出電壓為固定的 3.3V，適用于廣泛的 3.3V 供電電路，兼容性強，是許多嵌入式系統、射頻模塊、藍牙設備等產品的理想供電解決方案。

二、HT7533-1 的基本特性與參數詳解

HT7533-1 具有多項優秀的性能參數，以下是其核心電氣特性（以典型工作環境條件為例）：

• 輸入電壓范圍：2.5V ～ 12V

• 輸出電壓：3.3V（固定輸出）

• 最大輸出電流：100mA

• 靜態電流（I_Q）：典型值為 4μA

• 輸出電壓精度：±2%

• 壓差電壓（Dropout Voltage）：典型值為 200mV @ I_OUT = 60mA

• 輸出穩定性（負載調整率）：優良，波動小

• 短路保護：內置短路電流限制功能

• 溫度保護：具備過溫關斷機制

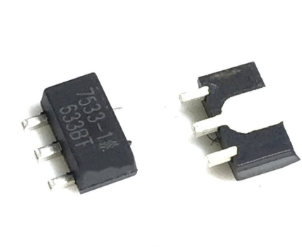

• 封裝形式：常見的 SOT-89、TO-92、SOT-23 等小型封裝

• 工作溫度范圍：-40°C 至 +85°C

HT7533-1 的這些參數賦予了它在便攜式電子設備、電池管理模塊、信號處理電路中的廣泛適應性。

三、HT7533-1 的工作原理詳解

HT7533-1 屬于線性穩壓器（LDO）的一種，其核心工作機制是通過線性調整方式將較高的輸入電壓穩定地降為固定的 3.3V 輸出。在傳統線性穩壓器中，由于功耗較高和壓差大而不適用于低壓場景，而 HT7533-1 采用先進 CMOS 工藝制造，具有極低的工作電流和壓差特性，從而大幅提升了系統的整體能效。

該芯片的基本電路結構包括誤差放大器、參考電壓源、功率晶體管、電流限制電路及熱關斷保護電路等多個部分。其基本原理如下：

1. 誤差檢測與調節機制：內部參考電壓源產生一個穩定的基準電壓，通過誤差放大器與采樣輸出電壓進行比較。若輸出電壓偏離參考值，誤差放大器將控制功率晶體管導通程度，以調整輸出電壓。

2. 功率晶體管調節路徑：輸出端連接功率 P 型 MOS 管，其導通程度由誤差放大器控制。這樣既確保了調節響應速度，也保障了低靜態電流需求。

3. 過流保護機制：當負載短路或輸出電流過大時，限流電路會限制輸出電流在安全范圍內，防止損壞芯片。

4. 過溫保護機制：芯片內置溫度傳感電路，當內部溫度超過規定范圍時，系統將自動關閉輸出以防止熱失控。

5. 啟動軟啟動機制：在通電時輸出電壓逐步上升，避免突發大電流對系統造成沖擊。

通過上述核心機制，HT7533-1 不僅能穩定輸出電壓，同時還能保障系統的可靠運行，特別適合電池供電設備中對電源效率要求嚴格的應用。

四、HT7533-1 的典型應用電路及設計要點

在實際應用中，HT7533-1 的外圍電路設計非常簡單，通常只需搭配適當?shù)妮斎牒洼敵鲭娙菁纯煞€(wěn)定運行。以下為典型的應用電路：

基本電路連接：

設計說明：

• 輸入電容 Cin：推薦 1μF 陶瓷電容，距離輸入引腳盡可能近，以抑制輸入端高頻噪聲。

• 輸出電容 Cout：建議使用 1μF～10μF 低等效串聯電阻（ESR）的陶瓷電容，穩定輸出，提高瞬態響應。

• 地線布局：輸入地、輸出地及芯片地應單點接地，避免地電流互相干擾。

• 溫度考慮：在高負載應用中，應注意封裝散熱能力，例如 SOT-89 封裝比 SOT-23 更適合大電流場景。

五、HT7533-1 的優勢特點與技術優勢

與其他同類 LDO 穩壓芯片相比，HT7533-1 具有以下獨特優勢：

• 超低靜態電流：其典型值僅為 4μA，極大延長了電池使用壽命，非常適合長時間運行的電池供電設備。

• 高輸出電壓精度：±2% 的輸出電壓穩定性確保下游電路運行在最優狀態。

• 寬輸入電壓范圍：兼容 2.5V～12V 輸入，使其適應各種電源輸入環境，如鋰電池、USB 電源、穩壓適配器等。

• 內建保護電路：過流保護、過溫保護增強系統魯棒性，無需額外保護電路。

• 體積小巧，封裝多樣：提供 SOT-23、SOT-89、TO-92 多種封裝，便于不同 PCB 尺寸設計。

• 穩定的線性輸出：相比開關穩壓器，無 EMI 問題，特別適用于模擬或射頻電路環境。

六、HT7533-1 的實際應用場景分析

由于其優異的低功耗性能和高穩定性，HT7533-1 被廣泛應用于如下領域：

• 物聯網終端設備：如低功耗藍牙（BLE）模塊、Wi-Fi 模塊、ZigBee 設備中的穩壓器，提供穩定 3.3V 工作電壓。

• 傳感器節點供電：包括溫濕度傳感器、氣壓傳感器等需要穩定電源的模擬或數字傳感模塊。

• 電池供電系統：用于為 MCU、電平轉換器、OLED 顯示屏提供 3.3V 穩壓輸出，提升系統穩定性。

• 嵌入式控制器：如 STM32、ESP8266、ATmega 系列微控制器等嵌入式系統電源管理。

• 移動設備與可穿戴設備：如智能手表、便攜醫療設備、藍牙耳機等場合對尺寸與功耗要求極高。

• 工業控制設備：用于工業傳感器信號調理、ADC/DAC 模塊供電，提升抗干擾性能。

七、HT7533-1 與其他型號 LDO 比較分析

為了更好地理解 HT7533-1 的優勢，下面將其與常見的 LDO 穩壓器進行參數對比：

八、HT7533-1 的選型建議與采購注意事項

在進行 HT7533-1 的選型與采購時，需注意以下幾個方面：

1. 根據電流需求選擇封裝：SOT-89 封裝適用于中等電流（>60mA），SOT-23 封裝適合 <50mA 的應用場合。

2. 確認輸出電壓：HT7533-1 是固定 3.3V 輸出，不可調。若需其他輸出電壓版本，如 3.0V、2.5V，可選用 HT75XX 系列其他型號。

3. 校驗生產商及批次信息：市面仿冒芯片較多，建議通過正規代理或官方授權平臺采購。

4. 配合低 ESR 電容器使用：建議使用陶瓷電容（X7R/X5R）確保穩定性，避免高 ESR 電容導致輸出震蕩。

九、HT7533-1 的未來發展前景與國產替代建議

HT7533-1 是一款極具市場競爭力的低功耗穩壓器，在當前與未來電子電路小型化趨勢下，其地位愈發重要。隨著國產芯片的興起，一些國內品牌如深圳圣邦微、矽力杰、南京微盟也推出了類似 LDO 穩壓器，可作為 HT7533-1 的部分替代選項，例如：

• SGM2200-3.3（圣邦微）

• SY8009B（矽力杰）

• WM6203-3.3（微盟）

這些國產芯片在成本、供貨周期上更具靈活性，對于成本敏感型項目具有重要意義。

十、HT7533-1 在 MCU 應用中的實戰設計與優化

現代嵌入式系統中，MCU（微控制器單元）通常需要穩定的 3.3V 電壓供電，HT7533-1 正是常見的低壓差穩壓芯片選擇。設計中需充分考慮功耗管理、噪聲抑制、啟動時間及系統穩定性。

1. 電源設計要點

• 輸入電壓選取：通常 MCU 電源輸入電壓多為 5V 或鋰電池 3.7V 供電。HT7533-1 支持 2.5V 到 12V 輸入，滿足多數單電池供電場景，無需額外升壓模塊，降低系統復雜度。

• 輸出電容選型：為保證 MCU 供電穩定，輸出電容選用 4.7μF 陶瓷電容常見，低 ESR 值能提升瞬態響應，減少輸出電壓抖動。

• 濾波設計：搭配輸入電容與輸出電容，可以有效濾除電源噪聲。推薦輸入端加 1μF 陶瓷電容緊貼 HT7533-1 芯片輸入引腳，減少高頻干擾。

2. 功耗優化技巧

MCU 通常存在低功耗休眠模式，HT7533-1 的 4μA 低靜態電流極大延長電池續航時間。設計時可考慮：

• 動態切換電源：通過 MCU 控制 HT7533-1 的使能腳（如果有）實現電源開關控制，進一步降低待機功耗。

• 降低負載電流：合理設計 MCU 外設，避免不必要的模塊長時間工作，減少輸出電流負載，從而降低壓差損耗。

3. 噪聲及穩定性管理

MCU 對電源噪聲敏感，特別是在 ADC 采集、射頻通信時更需關注。

• 選擇低噪聲 LDO 版本或在 HT7533-1 輸出端增加濾波電路（如 LC 濾波器），減少輸出紋波。

• PCB 布局時，盡量縮短電源路徑，避免長線路產生的干擾。

4. 典型應用示例

以 STM32 系列 MCU 為例：

• 輸入電壓使用單節鋰電池 3.7V，通過 HT7533-1 穩壓至 3.3V 供給 MCU。

• 輸出端連接 4.7μF 陶瓷電容，輸入端 1μF 陶瓷電容。

• MCU 的 I/O 電平、外設電路均在穩定的 3.3V 電壓下正常工作，系統整體功耗低，運行穩定。

十一、HT7533-1 在智能穿戴設備中的功耗優化策略

智能穿戴設備如智能手表、健康手環等，電池容量有限，要求電源模塊功耗極低且穩定。

1. HT7533-1 低功耗特性適配

HT7533-1 超低靜態電流特性，符合智能穿戴對長續航的需求。具體表現為：

• 芯片自身耗電低，減少待機模式下電量流失。

• 低壓差保證電池電量利用率高，延長使用時間。

2. 多電壓域管理設計

智能穿戴設備常包含多個電壓域：

• MCU 主控芯片電壓域（3.3V）

• 傳感器電壓域（1.8V 或 3.3V）

• 通信模塊電壓域（3.3V）

HT7533-1 可作為主電壓調節器，為主控及部分外設供電。設計時，結合 DC-DC 降壓模塊實現多電壓域協調，保證整體功耗最小化。

3. 軟啟動與防沖擊設計

智能穿戴設備需避免電源瞬態沖擊導致復位或死機。HT7533-1 的軟啟動功能可保證電壓平穩升起，減少電流沖擊，增強設備穩定性。

4. 充電與電源管理集成

HT7533-1 可配合充電管理芯片構成完整電源管理方案，支持鋰電池充放電保護，提升設備安全性和續航。

十二、HT7533-1 的 PCB 布局與散熱設計技巧

電源模塊的 PCB 設計是保證 HT7533-1 性能的關鍵因素，合理的布局可減少干擾，提高穩定性和效率。

1. 布局原則

• 輸入輸出電容盡量靠近芯片引腳，減少寄生電感與電阻，保證穩定濾波。

• 電源地線采用單點接地或多點接地結合設計，防止地電位抖動。

• 走線寬度合理，保證負載電流的供給能力，同時減少電壓降。

• 避免電源線與高頻信號線平行走線，降低電磁干擾（EMI）。

2. 散熱設計

HT7533-1 在高電流運行時，芯片內部功率晶體管會產生熱量，散熱設計至關重要：

• 采用帶散熱片的封裝型號（如 SOT-89）時，保證底部焊盤與 PCB 大面積銅箔連接，提高熱傳導效率。

• 多層 PCB 設計可利用內部銅層散熱，提升熱量擴散能力。

• 合理安排芯片周邊元件，避免熱源集中，防止芯片過熱。

3. 典型 PCB 示例說明

輸入電容 Cin 和輸出電容 Cout 均靠近芯片，GND 回路緊湊，實現高效穩壓和低噪聲。

十三、HT7533-1 的可靠性測試與質量控制

產品可靠性是衡量穩壓器性能的重要標準。HT7533-1 在設計和制造過程中經過多項嚴苛測試：

• 溫度循環測試：驗證芯片在-40°C至+85°C范圍內的穩定運行。

• 電壓應力測試：輸入電壓和輸出負載在極限條件下工作，確保無異常。

• 長時間老化測試：保障產品壽命和長期可靠性。

• ESD 保護測試：防止靜電放電損壞芯片。

制造廠商同時嚴格控制芯片材料和工藝，保證一致性和批次穩定性。

十四、HT7533-1 在其他行業的典型應用案例

1. 工業自動化控制

HT7533-1 穩定的 3.3V 輸出為 PLC 模塊、傳感器接口、執行器驅動提供電源，保證工業設備穩定運行，尤其適用于噪聲環境復雜的工廠現場。

2. 醫療設備

便攜式醫療設備如血糖儀、便攜心電監護儀等，依賴低噪聲穩壓電源，HT7533-1 提供高精度電壓，確保測量數據準確無誤。

3. 消費電子產品

智能音箱、藍牙耳機、便攜式攝像頭等產品廣泛采用 HT7533-1 作為電源調節器，實現低功耗和小體積設計。

十五、HT7533-1 未來技術趨勢及升級方向

隨著電子設備對電源模塊提出更高要求，HT7533-1 的未來發展方向包括：

• 集成更多保護功能，如過壓保護（OVP）、電流感應與智能限流。

• 進一步降低靜態電流，滿足物聯網超低功耗需求。

• 多輸出電壓版本開發，覆蓋更寬泛的電壓需求。

• 增強熱管理性能，適應更高功率密度。

• 支持更寬輸入電壓范圍，兼容新能源汽車、工業電源等領域。

此外，人工智能與機器學習技術的結合，可能帶來智能電源管理的新理念，使 HT7533-1 及其后續產品更具智能化、自適應能力。
