TJA1021T簡介與基礎知識詳解

TJA1021T是一款由恩智浦半導體（NXP Semiconductors）開發的LIN（Local Interconnect Network）總線收發器芯片，它廣泛應用于汽車電子系統中，用于實現微控制器與LIN總線之間的物理層連接。作為一種低速、低成本的單線串行通信協議，LIN總線廣泛應用于車輛中的低速非關鍵系統，如車窗控制、座椅調節、后視鏡控制、雨刮器系統等。TJA1021T收發器則是這些系統中不可缺少的連接器件，確保數據的物理傳輸穩定可靠。TJA1021T不僅具有LIN協議所需的基本通信能力，還在電磁兼容性（EMC）、熱穩定性、功耗管理、故障保護等方面做了大量?jī)?yōu)化，提升了整車網絡通信的可靠性與效率。

TJA1021T的產品背景與發展意義

隨著現代汽車智能化、網絡化水平的不斷提高，車載通信技術已經成為整車電子架構設計中的核心組成部分。在高端車系中，CAN、FlexRay、Ethernet等通信總線提供了高速高效的數據傳輸通道，但在中低速領域尤其是非關鍵控制系統中，LIN總線因其低成本、簡單性和較高的抗干擾能力仍然占據著重要地位。TJA1021T作為連接主控單元與LIN總線之間的橋梁，其設計不僅符合LIN 2.x與SAE J2602標準，還具備多種低功耗管理模式、故障診斷機制，是當今LIN通信中廣泛使用的主流物理層器件之一。該芯片的誕生大大簡化了系統設計，提高了通信可靠性，促進了LIN網絡在各類車載設備中的普及與深入應用。

TJA1021T的主要特點與功能

TJA1021T收發器設計符合LIN物理層規范，適用于主機和從機應用，能夠?qū)⑦壿媽游⒖刂破鞯腡TL/CMOS電平信號轉換為適合LIN總線的數據格式，反之亦然。其主要特點包括：支持LIN 2.0/2.1/2.2A以及SAE J2602標準；具有低靜態電流設計，適合低功耗睡眠模式；支持熱關斷保護、總線短路保護、欠壓保護等安全機制；支持遠程喚醒功能，即使系統處于休眠狀態，當總線上有活動時也能喚醒系統進入工作模式；具備優良的電磁兼容性，能夠在復雜電磁環境下正常運行；支持工作溫度范圍從-40°C至+125°C，適應車規級的嚴苛環境要求。此外，該芯片提供三種主要的工作模式：正常模式（Normal mode）、睡眠模式（Sleep mode）以及監聽模式（Listen-only mode），設計者可根據應用需求靈活切換，優化功耗與響應速度。

TJA1021T的電氣參數分析

在具體應用中，設計人員必須掌握TJA1021T的各項電氣參數，以便于合理配置系統電源和總線拓?fù)?。TJA1021T的電源電壓范圍一般為5V±10%，即4.5V至5.5V。總線引腳（LIN）的靜態電壓通常為5V，與LIN總線的邏輯高電平相符?？偩€驅動電流能力通常為40mA左右，可滿足多從設備并聯運行的需要。輸入引腳如TxD和EN通常為CMOS兼容的TTL電平，輸入高電平最小值為2V，輸入低電平最大值為0.8V。接收輸出引腳RxD則為漏極開路結構，需外接上拉電阻以實現有效電平轉換。該芯片的靜態電流在正常模式下約為1mA，在睡眠模式下則可低至幾十μA，極大地降低了整車系統待機功耗。熱關斷保護溫度點通常設定在150°C以上，超出此溫度范圍芯片將自動進入保護狀態，避免熱損傷。

TJA1021T的典型應用電路結構

在實際電路設計中，TJA1021T常常被配置于一個包含MCU、LIN總線接口、電源管理電路和外圍保護元件的完整通信模塊中。其典型應用連接方式如下：TxD引腳連接至微控制器的UART發送端，RxD引腳連接至微控制器的UART接收端；EN（使能）引腳用于控制芯片的工作模式，通常由MCU控制輸出；LIN引腳連接至LIN總線，需串聯匹配電阻及TVS管進行浪涌保護；Vbat與GND引腳分別連接車載電源正負極，并在其間加裝適當?shù)臑V波電容以抑制電源波動。通過上述連接方式，TJA1021T可以實現與LIN網絡的無縫通信，同時為系統提供穩定、可靠的物理層接口支持。在一些高安全要求的系統中，還會加入信號隔離器件與冗余檢測機制，提升整個模塊的魯棒性。

TJA1021T的工作模式詳解

TJA1021T根據實際應用場景的不同，共支持三種主要的工作模式，分別是正常模式（Normal Mode）、睡眠模式（Sleep Mode）以及監聽模式（Listen-only Mode）。在正常模式下，芯片處于通信激活狀態，TxD傳輸端口可將微控制器信號發送至LIN總線，RxD接收端口可將總線上的數據反饋至微控制器，實現雙向通信。在該模式下，芯片功耗較高，適合運行時使用。睡眠模式是低功耗待機狀態，芯片將關閉大部分內部電路，保持最低功耗，僅保留喚醒檢測功能以響應總線上的喚醒信號。當總線上產生特定的電平變化時（如“喚醒位”），TJA1021T將自動切換回正常模式。監聽模式則是一種被動通信狀態，芯片不主動發送數據，僅監聽LIN總線并將其內容反饋至RxD端口，適合系統調試和網絡診斷用途。通過對這些模式的合理切換，設計者可以在不同工作狀態下平衡系統響應速度與能耗消耗。

TJA1021T的故障檢測與保護機制

在復雜的車載環境中，通信系統常面臨電壓干擾、總線短路、地線偏移、反接電源等問題。TJA1021T內置多種故障檢測與保護功能，以確保其在各種異常情況下依舊能夠穩定運行。例如，TxD短接至地時將進入限制傳輸模式，以防止持續占用總線資源；芯片具備過熱關斷功能，內部溫度過高時將自動停止工作并拉低RxD電平，向主控發出警報；總線引腳LIN若發生對地或?qū)﹄娫炊搪?，芯片將進入保護模式并嘗試多次恢復通信；若輸入電源Vbat低于門限值，則啟動欠壓保護，防止電路工作在不穩定狀態。此外，TJA1021T還具有ESD保護功能，符合ISO 10605與IEC 61000-4-2標準，可承受±8kV接觸放電與±15kV空氣放電，極大地提高了產品在電磁復雜環境下的生存能力。

TJA1021T與其他LIN收發器的對比

市面上LIN收發器型號眾多，如Microchip的MCP2021、TI的SN65HVDA100、Infineon的TLE7259等，各具特點。相較于這些產品，TJA1021T在集成度、功耗控制、工作溫度范圍、遠程喚醒響應速度等方面表現較為出色。其支持的LIN協議版本更高，滿足新一代汽車對高速、穩定通信的需求。功耗方面，TJA1021T在睡眠模式下的電流遠低于MCP2021，尤其適用于電池供電設備。其EMC性能也較TI SN65HVDA100優異，在高干擾環境下通信更加穩定。而在封裝選型方面，TJA1021T提供SOT-23、SO-8等多種封裝形式，便于不同體積要求的系統集成。正是由于其良好的綜合性能，使TJA1021T在眾多車型和控制模塊中得到廣泛部署，成為車載LIN通信中的首選器件之一。

TJA1021T的典型應用場景

TJA1021T作為L(zhǎng)IN收發器，主要應用于對通信實時性要求不高但穩定性要求極高的汽車子系統中。例如，在車窗升降系統中，主控通過LIN總線控制窗戶電機上下運動，同時采集限位開關和防夾傳感器信息；在車燈控制模塊中，LIN用于調節燈光亮度、顏色以及控制信號的發送與接收；座椅調節、后視鏡角度與加熱控制等也均依賴LIN網絡進行低速數據交互。此外，TJA1021T也被廣泛應用于智能空調、車門鎖控制器、雨刮器系統、電動尾門控制等設備中。近年來，隨著新能源汽車對智能輔助系統需求的增加，LIN總線也被應用于電池管理系統（BMS）、車身域控制器、低功耗模式下的喚醒機制等新興領域，TJA1021T則承擔著通信樞紐的關鍵角色。

TJA1021T的未來發展方向與行業趨勢

隨著汽車電子電氣架構從分布式向集中式、區域控制架構轉型，LIN通信將繼續在邊緣設備中發揮“毛細血管”般的作用。TJA1021T作為L(zhǎng)IN物理層的核心組件，未來發展將朝著更高的集成度、更低的功耗、更強的EMC性能方向演進。例如，集成更多電源管理功能、診斷邏輯以及支持多速率通信將成為下一代產品的核心賣點。同時，隨著智能網聯汽車對OTA升級、系統安全冗余的要求提升，TJA1021T未來版本可能會引入基礎級別的數據加密與校驗機制，增強其通信完整性。此外，結合LIN與CAN、Ethernet等多種總線的網關功能也將成為新一代TJA收發器產品的重要應用方向。在新能源汽車和輔助駕駛系統迅猛發展的背景下，LIN總線在終端執行層的控制價值不可替代，TJA1021T也將在持續演化中為行業提供穩定、經濟、高效的通信支撐。

TJA1021T芯片的工作模式與狀態切換機制

TJA1021T芯片具備多種工作模式，包括正常模式（Normal mode）、待機模式（Standby mode）以及睡眠模式（Sleep mode），每種模式都旨在滿足LIN網絡中不同功耗和通信要求。在正常模式下，TJA1021T能夠完全參與LIN通信，即可接收主節點信號并將其解碼，也可以在從節點需要發送響應數據時，驅動LIN總線進行有效通信。在此模式下，發送與接收電路都保持激活，保證信號的完整傳輸，適用于節點處于工作狀態時的應用場景。

待機模式是一種中間狀態，其主要功能是在無需進行通信時降低功耗，但保留部分喚醒功能。TJA1021T在待機模式下依然能夠檢測LIN總線的喚醒信號，包括總線上的活動變化、電壓信號的跳變等，當檢測到總線活動后會通過內部邏輯自動切換回正常模式，保證網絡的快速響應能力。此模式尤其適合應用于車輛靜止時電子模塊的待命狀態，達到降低整車靜態電流的目的。

睡眠模式則是最低功耗模式，在該模式下，TJA1021T幾乎關閉了所有非必要的功能模塊，僅保留最低限度的喚醒機制，比如引腳電平變化檢測、特定的數字控制邏輯等。一旦從節點需要喚醒或總線上有數據活動，芯片將快速響應并自動切換回正常模式進行通信。通過精確的模式切換機制，TJA1021T在通信性能與功耗之間取得了良好平衡，為汽車電子系統的節能設計提供了重要保障。

TJA1021T的電源管理能力與電氣參數

TJA1021T芯片的電源管理特性非常適用于汽車電子系統，它支持寬電壓輸入范圍（通常在5V-27V之間），并具有極佳的抗電壓尖峰和浪涌能力。這種寬電壓范圍的設計使其可以適應汽車電網中頻繁波動的供電環境，尤其是在冷啟動、高負載或電機瞬態狀態下仍能保持穩定運行。TJA1021T內部集成了多種電壓保護機制，例如欠壓保護（UVLO）、過壓保護（OVP）、反向電壓保護等，以保證芯片不因電源異常而損壞。

此外，TJA1021T還具備靜電防護能力，其LIN引腳具有高達±8kV（人體模型，HBM）以上的ESD保護等級，確保在裝配、插拔以及惡劣電磁環境下的穩定性與安全性。在電氣特性方面，該芯片還提供限流輸出功能，可防止由于短路或大電流導致的芯片損傷。

在低功耗設計方面，TJA1021T在睡眠模式下的靜態電流可以控制在幾十微安級別，這對于長期駐車狀態下仍需保持某些基本通信功能的車載系統而言，是一個非常關鍵的特性。芯片的VCC供電引腳具有穩定的電壓調節功能，并與外部微控制器邏輯電平高度兼容，有助于簡化系統設計。

TJA1021T與微控制器的接口與通信

TJA1021T芯片通常需要與主控芯片（如MCU）進行接口連接，在LIN從節點設備中，TJA1021T主要起到將微控制器輸出的數字信號轉換為L(zhǎng)IN總線物理層電壓信號，并將從LIN總線上接收到的物理信號轉換為標準邏輯電平，從而完成與MCU的雙向數據通信。芯片提供一個串行接收引腳RXD（Receive Data）和一個串行發送引腳TXD（Transmit Data），用于與MCU的UART模塊進行連接。這種標準化的串行接口設計極大地提高了TJA1021T與各種微控制器之間的兼容性。

此外，TJA1021T還提供模式控制引腳（EN、INH等），用于通過外部邏輯電平控制其工作模式的切換。例如，通過拉低EN引腳可以使芯片進入待機模式，而拉高則重新恢復正常工作狀態。INH引腳通常用于控制外部穩壓器或電源模塊，在芯片進入休眠狀態時可自動關閉外圍供電，從而進一步降低整體系統功耗。

該芯片還支持喚醒中斷功能，當處于睡眠模式下的TJA1021T檢測到LIN總線上的活動信號時，可以通過引腳信號向微控制器發送中斷請求，使主控芯片喚醒并準備進行通信。這種機制保證了系統在低功耗狀態下依然能夠及時響應外部命令，是智能網關、遠程啟動等功能的基礎支撐。

TJA1021T的熱管理與封裝特性

在實際應用中，TJA1021T的熱穩定性表現優秀。該芯片集成了過熱保護功能，當內部溫度超過特定閾值（通常為150°C）時，芯片會自動關閉部分功能以降低功耗并避免因熱量積累造成損傷。一旦溫度恢復至安全范圍，芯片可重新進入正常工作狀態，無需外部手動干預。這種熱保護機制使其非常適用于發動機艙等高溫環境下的應用。

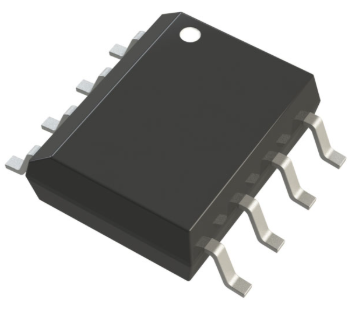

TJA1021T通常提供多種封裝形式，如SO-8（Small Outline Package）和DFN（Dual Flat No-Lead）封裝。這些封裝具備良好的熱傳導能力，易于散熱，適合高密度集成的車載控制模塊使用。SO-8封裝具有標準化管腳間距，適合傳統PCB設計和焊接工藝；而DFN封裝則因其體積更小、更適合自動化貼片生產，在現代緊湊型電子設備中越來越受歡迎。

從引腳功能的分布來看，TJA1021T的設計合理，支持多種不同布局方式的布線，方便開發者根據實際電路板布局要求進行優化設計。此外，芯片的引腳電氣隔離良好，有助于防止信號串?dāng)_，提高系統整體的電磁兼容性。

TJA1021T在系統級應用中的優化與設計建議

在使用TJA1021T芯片進行系統設計時，為了充分發揮其性能，需注意一些關鍵的設計原則。首先，在PCB布局過程中，應盡量縮短LIN總線引腳至外部連接器之間的走線長度，以減少線路阻抗和信號反射，同時建議在線路中加入TVS二極管以提升系統抗浪涌與靜電能力。其次，TXD與RXD引腳應靠近主控MCU布線，減少通信路徑的延遲與干擾，保障數據傳輸?shù)姆€(wěn)定性。

為進一步降低功耗，建議通過控制EN和INH引腳邏輯狀態，將不需要時段的芯片設為休眠狀態，并控制外圍電源同步關閉，達到整體系統功耗優化的目的。此外，在LIN總線兩端建議使用終端匹配電阻（典型值為1kΩ），用于抑制信號反射和電磁干擾，確保通信質量。

在整車電氣架構中，TJA1021T還可以與多個從節點聯合使用，通過標準化LIN通信協議管理多個ECU模塊，實現座椅控制、電動窗、后視鏡調節等設備的智能化分布式控制。對于更復雜的LIN主節點系統，TJA1021T的LIN PHY可以與主控的LIN協議棧模塊高度集成，實現基于時間表調度的總線主導型通信方式，提高整個網絡的通信效率。

TJA1021T的常見應用故障與排查方法

在汽車電子系統中使用TJA1021T芯片的過程中，可能會遇到某些通信故障或功能失效問題。常見故障之一是LIN通信無法建立，原因可能包括TXD/RXD接線錯誤、波特率設置不一致、芯片未正確進入正常模式等。此時應檢查主控MCU輸出的TXD信號是否正確，TJA1021T的EN引腳是否被拉高，同時確認總線電阻與供電電壓是否在規范范圍內。

另一類問題是TJA1021T無法從休眠狀態喚醒，這通常與總線活動電壓幅度不足、總線未正確終端匹配有關，或者芯片因ESD沖擊導致內部喚醒邏輯受損。此類問題建議通過示波器監控LIN總線活動波形，同時測量INH和RXD的輸出狀態判斷芯片當前模式。

針對過熱保護引發的通信中斷，應檢查是否有負載過大或PCB散熱不良的情況，尤其是在高環境溫度下的發動機艙應用中，應使用更高熱導率的PCB材料或加強熱擴散設計。此外，在焊接和組裝過程中，應避免因高溫烙鐵接觸芯片引腳時間過長導致封裝損壞。
