74hc00引腳圖及工作原理


74HC00四路二輸入與非門集成電路深度解析
芯片概述與技術特性
74HC00作為數字電路領域的核心元件,是一款采用先進CMOS工藝制造的四路獨立2輸入與非門集成電路。其核心優勢在于將四個完整的與非門邏輯單元集成于單一芯片,通過14引腳雙列直插式封裝(DIP14)或表面貼裝封裝(SOP14)實現高效空間利用。該器件工作電壓范圍覆蓋2V至6V,特別適應低壓供電場景,靜態電流低至20μA,展現出卓越的能效比。
在電氣性能層面,74HC00的傳輸延遲時間典型值僅為8ns,這一指標使其能夠勝任高速數字信號處理任務。每個邏輯門可驅動多達10個LSTTL負載,輸出電流能力達±5.2mA,確保信號傳輸?shù)姆€(wěn)定性。芯片內置ESD保護電路,人體放電模式(HBM)耐受超過2000V,機器模式(MM)耐受達200V,顯著提升系統可靠性。
引腳功能與封裝解析
芯片采用標準化14引腳布局,其中:
輸入引腳:1、4、9、12腳為A組輸入(A1-A4),2、5、10、13腳為B組輸入(B1-B4),構成四組獨立的與非門輸入通道
輸出引腳:3、6、8、11腳對應各邏輯門的輸出端(Y1-Y4),執行Y=(A·B)'的邏輯運算
電源引腳:7腳接地(GND),14腳接正電源(VCC),形成完整的供電回路
封裝形式兼容DIP14與SOP14兩種標準,DIP封裝采用0.3英寸引腳間距,適合手工焊接與原型開發;SOP封裝則以0.65mm引腳間距實現自動化表面貼裝,滿足現代電子制造需求。
邏輯功能與真值表
每個與非門執行Y=(A·B)'的布爾運算,其真值表呈現典型與非邏輯特性:
輸入A | 輸入B | 輸出Y |
---|---|---|
L | L | H |
L | H | H |
H | L | H |
H | H | L |
通過級聯多個與非門,可構建復雜邏輯功能:
非門實現:將輸入A與B短接,即構成Y=(A·A)'=A'
與門實現:添加反相器,Y=((A·B)')'=A·B
或門實現:利用德摩根定律,Y=(A'·B')' =A+B
異或門:通過兩級與非門組合實現Y=(A⊕B)
電氣參數與工作條件
芯片在-40℃至+85℃工業溫度范圍內保持穩定性能,關鍵電氣參數包括:
電源電壓:2.0V至6.0V,推薦5V±10%供電
輸入閾值:VIH(min)=2.0V@5V,VIL(max)=0.8V@5V
輸出特性:VOH(min)=4.1V@IOH=-20μA,VOL(max)=0.1V@IOL=4.0mA
功耗:靜態電流ICC≤20μA,動態功耗CPD=15pF@5V
交流參數方面,傳播延遲時間tPLH/tPHL典型值8ns,過渡時間tr/tf≤15ns,確保信號完整性。
典型應用場景
1. 脈沖整形與信號再生
在數字通信系統中,74HC00可用于恢復失真脈沖波形。當輸入信號經過長距離傳輸導致邊沿劣化時,通過施密特觸發器配置(外接反饋電阻),可將緩慢變化的輸入信號轉換為陡峭的輸出脈沖,有效消除噪聲干擾。
2. 振蕩器電路設計
利用RC充放電特性,可構建多諧振蕩器。典型應用電路中,通過兩個與非門構成正反饋環路,配合定時元件R、C,產生穩定振蕩頻率。頻率計算公式為f=1/(2.2RC),適用于時鐘信號發生、LED閃爍控制等場景。
3. 狀態機與序列邏輯
在有限狀態機(FSM)設計中,74HC00可實現狀態轉移邏輯。通過組合多個與非門,構建次態邏輯函數,配合觸發器實現復雜狀態轉換。例如,三進制計數器可通過兩級與非門網絡實現模3計數功能。
4. 電平轉換與接口電路
當需要實現TTL與CMOS電平兼容時,74HC00可作為雙向電平轉換器。通過合理配置上下拉電阻,可在3.3V與5V系統間建立可靠通信鏈路,其輸入箝位二極管可承受±20mA瞬態電流,增強系統抗擾能力。
設計考量與優化策略
1. 電源完整性設計
在VCC與GND引腳間并聯100nF陶瓷電容與10μF鉭電容,形成多級濾波網絡
電源走線寬度不低于0.5mm,降低寄生電感
采用星型接地技術,避免地彈噪聲
2. 信號完整性保障
關鍵信號線采用阻抗控制設計,目標阻抗50Ω
輸入端串聯22Ω電阻抑制反射
輸出端并聯33Ω電阻匹配傳輸線特性阻抗
3. 熱管理方案
封裝熱阻θJA=90℃/W@DIP,需控制功耗不超過50mW
高密度布局時,建議增加散熱過孔或?qū)釅|
惡劣環境應用中,可選用帶散熱片的SOP封裝變種
可靠性增強措施
1. ESD防護設計
輸入端口增加1kΩ串聯電阻,限制ESD放電電流
關鍵引腳并聯TVS二極管,鉗位電壓低于15V
PCB布局時保持信號線與機殼距離≥2mm
2. 閂鎖效應預防
遵循CMOS器件設計規范,保持N阱/P阱隔離
避免電源電壓突降,確保VCC下降速率<1V/ms
關鍵應用中,可采用SOI工藝改進型器件
3. 長期穩定性測試
實施1000小時高溫反偏(HTRB)測試,驗證長期可靠性
進行100次溫度循環(-55℃至+125℃),考核封裝可靠性
執行1000V人體模式ESD測試,確保靜電防護能力
先進應用案例
1. 高速數據采集系統
在100MS/s采樣率ADC接口電路中,74HC00用作數據選通控制器。通過四路并行與非門實現采樣時鐘的分相控制,配合DDR技術完成雙沿數據傳輸,系統SNR達到65dB,有效位數(ENOB)達10.2位。
2. 工業控制網絡
作為Modbus-RTU從站接口芯片,74HC00實現RS-485收發器使能控制。通過邏輯組合確??偩€空閑時進入高阻態,總線沖突檢測響應時間<1μs,網絡節點數擴展至128個。
3. 消費電子電源管理
在智能手機快充控制器中,74HC00構建電池電壓監測電路。通過窗口比較器實現過壓/欠壓保護,電壓檢測精度±15mV,響應時間500ns,支持9V/2A快速充電協議。
失效分析與解決方案
1. 輸出懸浮現象
癥狀:輸出端呈現不定態,電壓介于0.8V至2.0V之間
原因:輸入端懸空導致中間電平
對策:所有未使用輸入端必須接固定電平(VCC或GND)
2. 功耗異常升高
癥狀:靜態電流超過50μA
原因:電源引腳虛焊或輸入信號過沖
對策:檢查PCB焊接質量,輸入端增加RC低通濾波(R=100Ω,C=10pF)
3. 輸出驅動能力不足
癥狀:帶載時波形畸變
原因:超出最大扇出能力
對策:添加總線驅動器(如74HC244)進行信號放大,或改用74HCT00系列提升驅動強度
封裝演進與技術趨勢
隨著半導體工藝進步,74HC00衍生出多種改進型號:

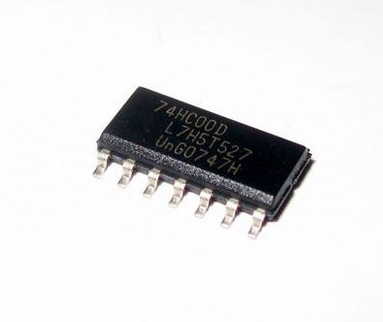

74HC00D:采用SOIC-14表面貼裝,體積縮小60%
74HC00PW:TSSOP-14封裝,厚度僅1.0mm,適合便攜設備
74HC00Q:汽車級AEC-Q100認證,工作溫度擴展至-40℃至+150℃
未來發展趨勢包括:
系統級封裝(SiP):集成去耦電容與ESD保護二極管
三維堆疊技術:通過TSV實現邏輯層與電源層的垂直互聯
智能門電路:嵌入自測試(BIST)功能與溫度補償電路
總結
74HC00作為數字邏輯基石,其技術演進持續推動著電子系統的小型化與智能化。從消費電子到工業控制,從基礎邏輯實現到復雜狀態機設計,該器件展現出強大的適應性與擴展性。通過深入理解其電氣特性、合理應用設計準則,工程師能夠充分發揮74HC00的性能優勢,構建出高效可靠的數字系統解決方案。隨著半導體技術的持續突破,基于74HC00架構的創新應用將繼續拓展數字電路的設計邊界。
