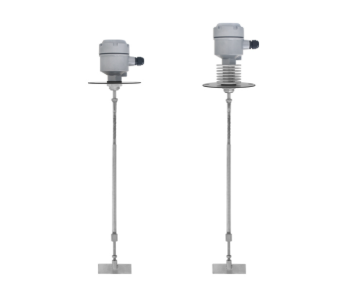

一、阻旋式料位計概述
阻旋式料位計，又稱轉子式料位開關，是一種利用探桿上旋轉葉片（刮刀）在物料達到設定高度時被物料阻擋，從而產生轉矩變化并觸發開關信號的連續或點狀檢測儀表。它廣泛應用于礦山、化工、糧食、建材、飼料等行業，用于檢測粉狀、顆粒狀、塊狀及漿狀物料的物位。阻旋式料位計具有結構簡單、安裝方便、可靠性高、壽命長等優點，尤其適用于易粘附、高溫、多塵等惡劣環境。

二、工作原理與結構組成
阻旋式料位計主要由電機驅動系統、探桿組件、轉子葉片、轉矩傳感及信號轉換機構、接線端子及殼體組成。

（1）電機驅動系統
電機通過減速機構帶動探桿末端的轉子葉片不斷旋轉，正常運轉時葉片在空氣或物料中阻力極小，電機以額定轉矩持續運行。

（2）轉子葉片與探桿
探桿長度可根據倉體高度定制，葉片形狀常見十字刀或風車式，材質多為不銹鋼或鍍鎳鋼，以增強耐磨與抗腐蝕性能。

（3）轉矩檢測及信號轉換
當物位上升至葉片位置，物料包裹或阻擋葉片導致轉矩驟增，扭矩檢測機構（彈簧或磁阻式）感知此變化，帶動微動開關或霍爾元件動作，輸出開關量信號或報警信號，指示物位到達臨界點。

（4）接線端子與外殼
儀表外殼通常為鑄鋁或不銹鋼材質，具有良好防護等級（IP65或以上），內部設有接線端子，用以連接電源及輸出信號線。

三、阻旋式料位計的型號與接線端子定義
市場上常見的阻旋式料位計型號包括：LXZ-□、LZRZ-□、ZNZN-□等，不同型號在額定電壓、電機功率、輸出方式及防護等級上略有差異。以下以典型型號“LXZ-240”三線制常開輸出料位計為例，說明其接線端子功能：

? 端子A：接交流220V電源火線（L）
? 端子B：接交流220V電源零線（N）
? 端子C：繼電器常開輸出（NO）
? 端子D：繼電器公共端（COM）
? 端子E：繼電器常閉輸出（NC）（若有）

四、LXZ-240型號接線圖詳解
接線圖按功能分為三部分：電源接入、信號輸出與接地保護，圖示連接方式如下：

列表標題：電源接入
電源火線（L）接至端子A，電源零線（N）接至端子B，保證供電穩定且排除錯誤相位可能。

列表標題：信號輸出
將外部控制器或PLC的報警輸入端與料位計的輸出端子C（NO）和D（COM）相連，當物位到達設定高度時，繼電器閉合，控制器接收到信號后發出停機或報警指令。

列表標題：接地保護
將儀表殼體接地端（若有專用端子）與系統接地網可靠連接，以防雷擊或靜電積聚對儀表內部電路產生干擾。

五、接線實例與注意事項
接線實例：某顆粒料倉料位控制系統需實現高、低雙點檢測，可安裝兩只阻旋式料位計，分別設為高位（滿倉報警）和低位（防空倉保護）。

（1）高位料位計：采用三線制NC輸出，與PLC高位報警輸入端連接，常閉觸點在物料不接觸時處于閉合狀態，當料位上升觸發后觸點跳開，PLC檢測狀態變化后發出停止上料指令。

（2）低位料位計：采用三線制NO輸出，接至PLC低位報警輸入，當料位下降至探桿葉片位置時，繼電器閉合，PLC檢測到閉合信號后啟動防空倉保護程序。

注意事項：
? 接線前務必斷開電源，防止觸電或短路；
? 線纜截面積應符合電機額定電流要求，一般采用1.5～2.5mm2銅芯電纜；
? 避免信號線與高壓電源線平行敷設，以降低電磁干擾；
? 安裝位置應確保料位計探桿不受機構卡滯或強烈震動影響；
? 定期檢查接線端子緊固狀態及絕緣狀況，防止松動和漏電現象。

六、接線后的功能調試
完成接線后，通電空載測試：啟動料位計，觀察葉片是否正常轉動，繼電器是否吸合（可聽“咔嗒”聲或檢測輸出端電壓變化）；

列表標題：滿倉檢測測試
可使用木塊或試料填充至葉片位置，模擬滿倉狀態，檢測繼電器是否失電，輸出觸點是否恢復常開或常閉，符合設定邏輯后方可進行現場調試。

列表標題：防空倉檢測測試
清空料倉至探桿葉片位置以下，繼電器應保持吸合，輸出觸點閉合，PLC接收信號后應啟動保護程序（如報警或停機），完成后方可投入生產。

七、常見故障及排除方法
（1）電機不轉：檢查電源接入是否正確；檢查保險絲及過載保護是否觸發；
（2）繼電器不吸合：檢查線圈電壓是否到位；檢查轉矩機構是否卡滯；
（3）輸出信號不穩定：排查接線松動、電磁干擾或料倉振動影響，可加裝濾波器或穩壓電源；
（4）探桿葉片卡死：定期清理物料粘附并涂抹防粘劑，或更換耐磨材質探桿。

八、結語
阻旋式料位計以其結構簡單、安裝維護方便及高可靠性，成為各類散裝物料料位檢測的首選儀表。正確的接線與調試是保證其長期穩定運行的基礎。通過本篇文檔對接線圖的詳細解析與實例說明，可幫助工程技術人員快速掌握阻旋式料位計的接線要點，提高安裝效率與運行可靠性。
