555芯片基礎知識詳解

一、 555芯片概述

555芯片，全稱為NE555定時器集成電路，是電子工程領域中應用最廣泛、最經典且最具通用性的集成電路之一。它由西格尼蒂克斯（Signetics）公司的漢斯·R·卡門辛德（Hans R. Camenzind）于1971年設計，并于1972年正式推向市場。自問世以來，555芯片以其卓越的性能、低廉的價格、簡單的使用方法和廣泛的應用范圍，迅速成為電子愛好者、工程師和教育機構的首選元件。它能夠精確地產生各種時序、脈沖和振蕩信號，是構建定時器、振蕩器、脈沖發生器、PWM控制器等電路的核心組件。其內部集成了比較器、觸發器、分壓器和輸出級等多個功能模塊，使得單一芯片能夠?qū)崿F(xiàn)復雜的時間控制功能。

二、 555芯片的引腳功能

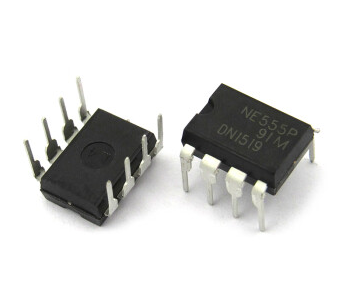

555芯片通常采用8引腳的DIP（雙列直插式）封裝或SOIC（小外形集成電路）封裝。理解每個引腳的功能是正確使用555芯片的關鍵。

• 引腳1：接地（GND）

• 這是芯片的負電源端，通常連接到電路的公共地線。所有電壓測量都以此引腳為參考點。它是芯片內部所有電路的負極連接點，為芯片的正常工作提供一個穩定的參考電位。

• 引腳2：觸發（TRIGGER, TR）

• 觸發引腳是555芯片的關鍵輸入端之一，用于控制定時器的啟動。當此引腳的電壓下降到電源電壓（VCC）的1/3以下時，內部的R-S觸發器將被置位，輸出端（OUT）變?yōu)楦唠娖?，同時內部放電晶體管截止。觸發信號通常是一個負脈沖或一個低于閾值電壓的信號。此引腳具有施密特觸發特性，可以有效抑制噪聲干擾，確?？煽康挠|發。

• 引腳3：輸出（OUTPUT, OUT）

• 這是555芯片的主要輸出端。輸出狀態可以是高電平（接近VCC）或低電平（接近GND）。輸出電流能力相對較強，可以直接驅動LED、繼電器或其他低功耗器件。其輸出模式取決于芯片的工作模式（單穩態、多諧振蕩或雙穩態）。在單穩態模式下，輸出會產生一個固定寬度的脈沖；在多諧振蕩模式下，輸出會產生連續的方波。

• 引腳4：復位（RESET, RST）

• 復位引腳是一個低電平有效的復位輸入端。當此引腳的電壓下降到0.7V以下時，芯片內部的R-S觸發器將被復位，無論其他引腳的狀態如何，輸出端（OUT）都將強制變?yōu)榈碗娖?，同時內部放電晶體管導通。如果不需要復位功能，通常將此引腳連接到VCC，以確保芯片正常工作，避免意外復位。

• 引腳5：控制電壓（CONTROL VOLTAGE, CV）

• 控制電壓引腳是一個非常重要的輸入端，它允許外部電壓來調節內部比較器的閾值電平。通常情況下，內部的比較器閾值電壓為2/3 VCC。通過在此引腳上施加一個外部電壓，可以改變這個閾值，從而調節定時器的定時時間或振蕩頻率。在大多數應用中，如果不需要外部控制，此引腳通常通過一個0.01μF或0.1μF的小電容連接到地，用于濾除電源噪聲，提高電路的穩定性。

• 引腳6：閾值（THRESHOLD, TH）

• 閾值引腳是另一個關鍵輸入端，用于監測外部電容的充電電壓。當此引腳的電壓上升到電源電壓（VCC）的2/3以上時，內部的R-S觸發器將被復位，輸出端（OUT）變?yōu)榈碗娖剑瑫r內部放電晶體管導通。在單穩態和多諧振蕩模式下，此引腳通常連接到定時電容的一端，用于檢測電容的充電狀態。

• 引腳7：放電（DISCHARGE, DIS）

• 放電引腳連接到芯片內部的一個NPN晶體管的集電極。當內部的R-S觸發器復位時（即當閾值電壓達到2/3 VCC或復位引腳為低電平），該晶體管將導通，使連接到此引腳的定時電容迅速通過該晶體管放電。此引腳的發射極連接到地。在多諧振蕩器中，這個引腳與外部電阻和電容配合，控制電容的放電路徑，從而決定振蕩頻率。

• 引腳8：電源（VCC）

• 這是芯片的正電源輸入端，通常連接到+5V到+15V的直流電源。為芯片內部的所有電路提供工作電壓。為了確保芯片穩定工作，通常在此引腳和地之間并聯一個0.01μF到0.1μF的去耦電容，以濾除電源噪聲。

三、 555芯片的內部結構

理解555芯片的內部結構有助于更好地理解其工作原理和應用。555芯片的內部主要由以下幾個核心模塊組成：

• 兩個比較器（Comparator）：

• 下比較器（Lower Comparator）：其反相輸入端連接到觸發引腳（TR），同相輸入端連接到1/3 VCC的分壓點。當TR引腳的電壓低于1/3 VCC時，下比較器輸出高電平。

• 上比較器（Upper Comparator）：其反相輸入端連接到閾值引腳（TH），同相輸入端連接到2/3 VCC的分壓點。當TH引腳的電壓高于2/3 VCC時，上比較器輸出高電平。

• 這兩個比較器是555芯片實現精確時間控制的關鍵，它們將外部輸入電壓與內部參考電壓進行比較，并根據比較結果產生相應的邏輯信號。

• R-S觸發器（R-S Flip-Flop）：

• R-S觸發器是一個基本的數字存儲單元，具有置位（Set）和復位（Reset）兩個輸入端和一個輸出端Q。555芯片中的R-S觸發器由兩個比較器的輸出控制。下比較器的輸出連接到R-S觸發器的置位端（S），上比較器的輸出連接到R-S觸發器的復位端（R）。觸發器的輸出Q（通常是Q反相輸出）控制放電晶體管和輸出級。當S為高電平時，觸發器置位，Q反相為低，輸出高電平；當R為高電平時，觸發器復位，Q反相為高，輸出低電平。

• 放電晶體管（Discharge Transistor）：

• 這是一個NPN型晶體管，其集電極連接到放電引腳（DIS），發射極連接到地。它的基極受R-S觸發器的輸出控制。當R-S觸發器輸出使該晶體管導通時，它會為外部電容提供一條放電路徑，從而使電容迅速放電。這在定時和振蕩電路中是至關重要的一部分，它允許定時電容在每個周期內重新開始充電。

• 輸出級（Output Stage）：

• 輸出級是一個推挽式輸出結構，能夠提供相對較大的灌電流和拉電流能力，直接驅動負載。它通常由兩個晶體管組成，一個PNP和一個NPN，以提供高效率的輸出。輸出級直接與R-S觸發器的輸出相連，將觸發器的邏輯狀態轉換為高電平或低電平的電壓輸出。

• 分壓器（Voltage Divider）：

• 內部包含三個等值電阻（通常為5kΩ，因此得名555），串聯在VCC和GND之間，形成一個分壓器。這個分壓器提供了VCC的1/3和2/3的參考電壓，分別連接到兩個比較器的輸入端。這些精確的參考電壓是555芯片定時精度的基礎。

四、 555芯片的三種基本工作模式

555芯片的強大之處在于其能夠靈活配置，實現三種主要的工作模式：單穩態模式、多諧振蕩模式和雙穩態模式。

1. 單穩態模式（Monostable Mode）

單穩態模式，又稱“單次觸發模式”或“脈沖發生器模式”，是指當接收到一個外部觸發信號后，555芯片會產生一個固定寬度的輸出脈沖，然后返回到其穩定狀態（通常為低電平），等待下一個觸發信號。這種模式常用于定時、延時、脈沖展寬等應用。

• 工作原理：

• 在穩定狀態下，輸出（OUT）為低電平，內部放電晶體管導通，將外部定時電容C通過放電引腳（DIS）短路到地，使電容電壓為0V。

• 當觸發引腳（TR）接收到一個負向脈沖（電壓低于1/3 VCC）時，下比較器翻轉，置位R-S觸發器。

• R-S觸發器置位后，輸出（OUT）變?yōu)楦唠娖?，同時放電晶體管截止。

• 此時，外部定時電容C開始通過外部電阻R充電，電壓逐漸上升。

• 當電容C的電壓上升到2/3 VCC時，閾值引腳（TH）電壓達到2/3 VCC，上比較器翻轉，復位R-S觸發器。

• R-S觸發器復位后，輸出（OUT）變?yōu)榈碗娖?，同時放電晶體管重新導通，迅速將電容C放電到0V，電路返回穩定狀態，等待下一次觸發。

• 脈沖寬度計算：

• 輸出脈沖的寬度（T）由外部電阻R和電容C的值決定。

• 計算公式為：T=1.1×R×C

• 其中，R的單位是歐姆（Ω），C的單位是法拉（F），T的單位是秒。

• 典型應用：

• 延時開關：按下按鈕后，燈亮一段時間后自動熄滅。

• 脈沖展寬：將一個窄脈沖展寬為指定寬度的脈沖。

• 缺失脈沖檢測：當缺少輸入脈沖時，555芯片會發出報警信號。

• 定時器：控制特定事件在預設時間后發生。

2. 多諧振蕩模式（Astable Mode）

多諧振蕩模式，又稱“自激振蕩模式”或“無穩態模式”，是指555芯片在沒有外部觸發信號的情況下，能夠持續地產生方波輸出。這種模式常用于生成時鐘信號、閃爍燈、報警器、PWM調光等。

• 工作原理：

• 電路啟動時，電容C通過電阻RA和RB開始充電。

• 當電容C的電壓達到2/3 VCC時，上比較器翻轉，復位R-S觸發器。

• R-S觸發器復位后，輸出（OUT）變?yōu)榈碗娖?，同時放電晶體管導通。

• 此時，電容C開始通過電阻RB和內部放電晶體管放電。

• 當電容C的電壓下降到1/3 VCC時，下比較器翻轉，置位R-S觸發器。

• R-S觸發器置位后，輸出（OUT）變?yōu)楦唠娖?，同時放電晶體管截止。

• 電容C再次通過RA和RB充電。

• 這個充電和放電的循環持續進行，從而產生連續的方波輸出。

• 頻率和占空比計算：

• 充電時間（高電平持續時間）：Thigh=0.693×(RA+RB)×C

• 放電時間（低電平持續時間）：Tlow=0.693×RB×C

• 總周期（T）：T=Thigh+Tlow=0.693×(RA+2×RB)×C

• 振蕩頻率：f=1/T=1/(0.693×(RA+2×RB)×C)

• 占空比（Duty Cycle, D）：D=Thigh/T=(RA+RB)/(RA+2×RB)

• 其中，RA、RB的單位是歐姆（Ω），C的單位是法拉（F），T的單位是秒，f的單位是赫茲（Hz）。

• 典型應用：

• 方波發生器：生成各種頻率的方波信號。

• LED閃爍器：控制LED周期性地亮滅。

• 音調發生器：通過改變頻率產生不同音高的聲音。

• 脈沖寬度調制（PWM）：通過改變占空比來控制電機速度或LED亮度。

3. 雙穩態模式（Bistable Mode）

雙穩態模式，又稱“施密特觸發器模式”或“置位/復位觸發器模式”，是指555芯片可以像R-S觸發器一樣工作，具有兩個穩定狀態（高電平或低電平），并且只有在外部觸發信號的作用下才能從一個狀態切換到另一個狀態。

• 工作原理：

• 在這種模式下，通常將閾值引腳（TH）連接到地，放電引腳（DIS）懸空或連接到地。

• 當觸發引腳（TR）接收到低于1/3 VCC的負脈沖時，R-S觸發器置位，輸出（OUT）變?yōu)楦唠娖健?/span>

• 當復位引腳（RST）接收到低于0.7V的低電平脈沖時，R-S觸發器復位，輸出（OUT）變?yōu)榈碗娖健?/span>

• 輸出的狀態會一直保持，直到接收到相應的觸發或復位信號。

• 典型應用：

• 開關去抖：消除機械開關在閉合或斷開時產生的抖動，提供一個干凈的數字信號。

• 鎖存器：存儲一位二進制數據。

• 簡單的邏輯門：實現基本的邏輯功能。

五、 555芯片的特點與優勢

555芯片之所以如此流行，得益于其一系列顯著的特點和優勢：

• 高穩定性：內部比較器和參考電壓的精確設計，使得555芯片在不同電源電壓和溫度下都能保持良好的定時精度和穩定性。

• 寬電源電壓范圍：通常工作電壓范圍為4.5V至16V（標準TTL兼容），部分型號甚至可達18V，使其能適應各種應用環境。

• 高輸出電流能力：輸出端能夠提供高達200mA的拉電流和灌電流，可以直接驅動LED、小型繼電器、蜂鳴器等負載，減少了對外部驅動電路的需求。

• 可調節的占空比（在多諧振蕩模式下）：通過改變外部電阻RA和RB的比例，可以靈活地調整輸出方波的占空比，實現精確的脈沖寬度控制。

• 外部控制電壓輸入（引腳5）：控制電壓引腳為高級應用提供了靈活性，允許通過外部電壓調制定時時間或頻率，例如壓控振蕩器（VCO）的應用。

• 溫度穩定性好：在寬溫度范圍內，555芯片的定時精度變化很小，這使得它在工業和商業應用中都非?？煽?。

• 易于使用和理解：其引腳功能清晰，內部結構相對簡單，使得初學者也能快速掌握其使用方法。大量的應用電路圖和教程使其成為學習電子學的理想器件。

• 成本低廉：大規模生產使得555芯片的價格非常低廉，這使其成為低成本解決方案的理想選擇。

• 多功能性：單一芯片可以配置為定時器、振蕩器、脈沖發生器等多種功能，極大地簡化了電路設計。

• 引腳兼容性：不同制造商生產的555芯片通常具有引腳兼容性，便于替換和設計。

六、 555芯片的應用示例

555芯片的應用場景幾乎無處不在，從簡單的家庭電路到復雜的工業控制系統都能看到它的身影。

• 定時器和延時電路：

• 門禁延時：開門后燈亮一段時間，自動熄滅。

• 洗衣機定時：控制洗滌、漂洗、脫水等環節的時間。

• 充電器定時關斷：電池充滿后自動停止充電。

• 自動澆花系統：定時啟動水泵澆灌植物。

• 振蕩器和脈沖發生器：

• LED閃爍器：圣誕燈、警示燈等。

• 蜂鳴器和警報器：產生不同頻率的聲音。

• 時鐘信號發生器：為數字電路提供同步時鐘。

• 脈沖寬度調制（PWM）控制器：用于電機調速、LED亮度調節、DC-DC轉換器等。

• 施密特觸發器和波形整形：

• 噪音抑制：將不規則的模擬信號轉換為干凈的數字脈沖。

• 波形變換：將正弦波轉換為方波。

• 頻率分頻器：

• 結合計數器芯片，可以實現對輸入頻率進行分頻。

• 電壓控制振蕩器（VCO）：

• 通過改變控制電壓引腳的電壓，可以改變振蕩器的輸出頻率。

• 觸摸開關：

• 結合高阻抗觸摸板，可以實現非接觸式開關。

• 邏輯電路：

• 構建簡單的與門、或門、非門等邏輯功能。

• 數據傳輸：

• 在一些簡單的串行通信協議中，用于生成數據傳輸?shù)臅r序信號。

七、 555芯片的注意事項

雖然555芯片易于使用，但在實際應用中仍需注意一些事項，以確保電路的穩定性和可靠性：

• 電源去耦：在VCC引腳和GND之間并聯一個0.01μF到0.1μF的陶瓷電容，用于濾除電源噪聲，提高芯片的穩定性。對于較大的電源波動，可能需要更大的電解電容。

• 觸發信號的特性：在單穩態模式下，觸發信號必須是一個下降沿觸發。脈沖寬度應小于輸出脈沖寬度，以避免重復觸發。

• 復位引腳：如果不需要復位功能，務必將復位引腳（RST）連接到VCC，否則芯片可能無法正常工作或出現不穩定的現象。

• 控制電壓引腳：如果不需要外部控制電壓，將控制電壓引腳（CV）通過一個0.01μF或0.1μF的電容連接到地，以濾除噪聲。如果需要外部控制，確保外部電壓在合理范圍內（通常為0到VCC）。

• 定時元件的選擇：

• 電阻（R）：通常選擇精度為5%或1%的金屬膜電阻。電阻值不宜過大（例如超過10MΩ），因為過大的電阻可能導致漏電流影響定時精度；也不宜過?。ɡ缧∮?kΩ），以免電流過大損壞芯片。

• 電容（C）：對于定時應用，應選擇漏電流小、溫度系數小的電容，如滌綸電容、聚丙烯電容或陶瓷電容。電解電容雖然容量大，但漏電流相對較大，不適合要求高精度的長時間定時。電容值不宜過大，否則充電時間過長，可能導致計時不準。

• 輸出負載：雖然555芯片具有一定的輸出電流能力，但仍需注意負載電流不要超過芯片的最大額定輸出電流（通常為200mA）。如果需要驅動更大功率的負載，應通過晶體管、MOSFET或繼電器驅動。

• 溫度效應：雖然555芯片的溫度穩定性較好，但在極端溫度下，定時精度仍可能受到影響。對于高精度應用，應考慮溫度補償或使用更穩定的定時器IC。

• 振蕩頻率限制：555芯片的工作頻率通常在幾百kHz到幾MHz的范圍內。對于更高的頻率應用，可能需要選擇其他類型的振蕩器IC。

• CMOS與BJT版本：市面上有CMOS版本的555芯片（如LMC555、TLC555），它們具有更低的功耗、更高的輸入阻抗和更寬的電源電壓范圍，但輸出電流能力可能略低于傳統的BJT版本。選擇時應根據具體應用需求進行權衡。

• 寄生效應：在高頻應用中，布線上的寄生電感和電容可能會對電路性能產生影響，應注意布線優化。

八、 555芯片的未來展望

盡管555芯片已經有超過半個世紀的歷史，但它在電子領域的地位依然穩固。其簡潔的設計理念、強大的功能和極高的性價比使其在教學、原型開發和許多特定應用中仍然是不可替代的選擇。

隨著微控制器（如Arduino、ESP32等）的普及，許多復雜的定時和控制功能現在可以通過編程實現，這在一定程度上減少了對專用定時器芯片的需求。然而，555芯片以其即插即用、無需編程、成本極低和高度可靠的特點，在許多簡單或?qū)Τ杀久舾械膽?yīng)用中仍然具有明顯的優勢。例如，在簡單的閃爍電路、延時開關或基礎的PWM調光中，使用555芯片遠比使用微控制器更加經濟和便捷。

未來，555芯片可能會在以下幾個方面繼續發揮作用：

• 教育領域：作為電子學入門教學的經典案例，555芯片將繼續幫助學生理解模擬和數字電路的基本原理。

• 物聯網（IoT）邊緣設備：對于功耗和成本極其敏感的簡單物聯網傳感器或執行器，555芯片可以提供高效的本地定時和控制功能。

• 電源管理：在某些低成本的開關電源或DC-DC轉換器中，555芯片仍然可以作為簡單的振蕩器或PWM控制器。

• 故障排除與診斷：其快速搭建測試電路的能力，使其成為工程師和技術人員在故障排除時的得力工具。

總而言之，555芯片以其卓越的設計和廣泛的應用，成為了電子工程師工具箱中不可或缺的一部分。掌握其基礎知識和應用技巧，對于任何從事電子領域工作的人來說都是非常有價值的。
