金屬箔電阻和普通電阻的溫度系數有什么不同?


金屬箔電阻和普通電阻的溫度系數存在顯著不同,以下從溫度系數大小、穩定性、影響因素等方面展開分析:
溫度系數大小

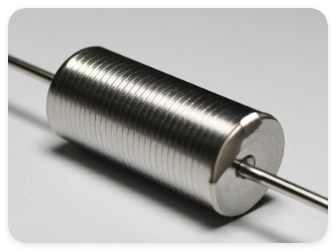

金屬箔電阻
數值范圍:溫度系數極低,通常在±5ppm/℃以內,部分高精度產品甚至能達到±0.2ppm/℃。ppm/℃是溫度系數的單位,表示每攝氏度溫度變化時電阻值變化的百萬分率。例如,一個標稱值為1kΩ、溫度系數為±1ppm/℃的金屬箔電阻,當溫度升高10℃時,電阻值的變化范圍為±(1000×1×10) = ±10mΩ。
優勢體現:如此低的溫度系數使得金屬箔電阻在溫度變化的環境中,電阻值的變化非常小,能夠保證電路在不同溫度下的穩定性和精度,特別適用于對溫度敏感的精密測量和控制電路。
普通電阻
碳膜電阻:溫度系數一般在±(200 - 500)ppm/℃之間。以一個標稱值為100Ω、溫度系數為±300ppm/℃的碳膜電阻為例,當溫度升高10℃時,電阻值的變化范圍為±(100×300×10) = ±30Ω,變化幅度相對較大。
金屬膜電阻:溫度系數通常在±(50 - 200)ppm/℃左右。比如一個標稱值為1kΩ、溫度系數為±100ppm/℃的金屬膜電阻,溫度升高10℃時,電阻值變化范圍為±(1000×100×10) = ±10Ω。
溫度系數穩定性
金屬箔電阻
穩定性表現:溫度系數具有高度的穩定性,在長時間使用和多次溫度循環后,其溫度系數幾乎不會發生變化。這是因?yàn)榻饘俨娮璨捎昧颂厥獾闹圃旃に嚭筒牧?,使得電阻體對溫度變化的響應非常一致和可預測。
應用保障:這種穩定性確保了金屬箔電阻在長期運行的設備中,如航空航天儀器、精密醫療設備等,能夠始終保持精確的電阻值,不會因溫度變化而導致電路性能下降。
普通電阻
穩定性問題:溫度系數的穩定性相對較差,隨著使用時間的增加和環境條件的變化,溫度系數可能會發生漂移。例如,碳膜電阻在使用過程中,碳膜可能會逐漸老化,導致其溫度系數發生變化;金屬膜電阻在受到機械應力或環境濕度影響時,溫度系數也可能出現波動。
影響后果:溫度系數的不穩定會影響電路的性能和精度,特別是在一些對電阻值要求嚴格的電路中,可能會導致測量誤差增大、控制精度降低等問題。
影響溫度系數的因素
金屬箔電阻
材料特性:主要采用鎳鉻合金等特殊金屬材料,這些材料具有優異的電阻溫度特性,其原子結構和電子分布使得電阻值隨溫度變化較小。
制造工藝:通過精密的光刻和粘貼工藝,將金屬箔均勻地粘貼在陶瓷基板上,減少了電阻體的應力分布不均和熱膨脹系數不匹配等問題,從而降低了溫度對電阻值的影響。
普通電阻
材料差異:碳膜電阻使用碳材料,其電阻溫度特性與碳的純度、結晶結構等因素有關;金屬膜電阻使用的金屬材料種類和質量不同,也會導致溫度系數的差異。
工藝限制:制造工藝相對簡單,難以精確控制電阻體的材料均勻性和結構穩定性。例如,碳膜電阻在涂覆碳膜時,碳膜的厚度和均勻性可能會受到影響,從而導致溫度系數的變化;金屬膜電阻在蒸發金屬膜時,金屬膜的附著力和結晶質量也會影響溫度系數。
