MOC3063：光控可控硅驅動器的基礎知識與應用詳解

　　MOC3063是一款在電力電子領域廣泛應用的器件，它屬于光控可控硅驅動器（Opto-Triac Driver），也被稱為光隔離觸發器或光耦合可控硅。其核心功能是通過光信號隔離并觸發交流負載，常用于實現微控制器（如單片機）對高壓交流設備的控制，例如固態繼電器（SSR）、智能照明系統、電機控制以及工業自動化設備等。

　　MOC3063的工作原理與內部結構

　　MOC3063內部集成了兩個關鍵部分：一個紅外發光二極管（LED）和一個光敏雙向可控硅（Photo-Triac）。

　　紅外發光二極管（LED）：這是輸入側，與控制電路（例如微控制器）連接。當電流流過LED時，它會發出紅外光。LED的正向電壓通常在1.15V到1.5V之間，正向電流通常在5mA到15mA之間。為了限制LED的電流并保護其不被燒毀，通常會在LED的輸入端串聯一個限流電阻。這個電阻的選擇至關重要，它需要根據微控制器的輸出電壓和LED的正向壓降來計算。例如，如果微控制器的輸出電壓是5V，LED的正向壓降是1.2V，希望通過10mA的電流，那么限流電阻的阻值應為（5V - 1.2V）/ 0.01A = 380歐姆。

　　光敏雙向可控硅（Photo-Triac）：這是輸出側，與交流負載連接。當LED發出的紅外光照射到光敏雙向可控硅時，它會導通。光敏雙向可控硅的獨特之處在于它能夠檢測到交流電壓的過零點（Zero-Crossing Detection）。這意味著MOC3063只有在交流電壓接近0V時才會導通光敏雙向可控硅。這種過零導通的特性是MOC3063的關鍵優勢之一，因為它大大降低了由于開關高電流負載時產生的電磁干擾（EMI）和浪涌電流，從而延長了負載和開關設備的使用壽命。

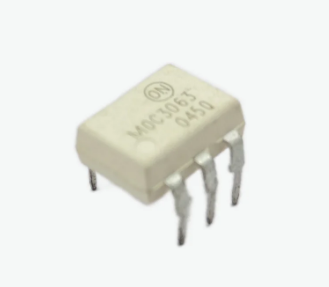

　　內部的光學隔離層確保了輸入側（低壓控制電路）和輸出側（高壓交流電路）之間完全的電氣隔離。這種隔離對于保護敏感的控制電路免受高壓尖峰和噪聲的干擾至關重要，同時也保障了操作人員的安全。MOC3063通常采用6引腳的DIP（Dual In-line Package）封裝，引腳排列標準，易于在電路板上集成。

　　MOC3063的關鍵特性與參數

　　理解MOC3063的關鍵特性和參數對于正確設計和應用電路至關重要。

　　過零檢測功能（Zero-Crossing Function）：這是MOC3063最核心的特性。如前所述，MOC3063內部集成了過零檢測電路。當輸入LED被點亮時，MOC3063并不會立即導通光敏雙向可控硅，而是會等待連接到輸出側的交流電壓降到接近0V（通常在±15V以內）時才觸發導通。這種同步開關方式顯著減少了開關過程中產生的瞬態電壓和電流沖擊，從而降低了EMI，并減少了對負載的沖擊。這對于驅動感性負載（如電機、變壓器）尤為重要，因為感性負載在通電瞬間會產生較大的浪涌電流。

　　隔離電壓（Isolation Voltage）：MOC3063提供了高水平的電氣隔離，通常達到5000Vrms。這意味著輸入側和輸出側之間可以承受高達5000伏的電壓差而不會發生擊穿。這種高隔離電壓保證了控制電路和用戶的安全。

　　最大輸出關斷電壓（Peak Blocking Voltage, VDRM）：MOC3063的VDRM通常為400V或600V。這個參數表示光敏雙向可控硅在不導通狀態下所能承受的最大瞬態電壓。選擇MOC3063時，需要確保其VDRM高于所控制交流電源的峰值電壓。例如，對于220Vrms的交流電源，其峰值電壓約為311V（220V * 2），因此MOC3063的400V VDRM版本足以應對。

　　最大輸出通態電流（On-State Current, IT(RMS)）：MOC3063本身并不是一個大電流開關器件，其光敏雙向可控硅的導通電流通常只有幾十毫安。因此，它通常用于驅動外部大功率可控硅（Triac）的柵極。MOC3063的IT(RMS)指的是其內部光敏雙向可控硅能夠通過的最大有效電流，這通常是觸發外部可控硅所需的最小柵極電流。

　　輸入LED觸發電流（Input Trigger Current, IFT）：這是使MOC3063內部LED發光并成功觸發光敏雙向可控硅導通所需的最小正向電流。通常為5mA到10mA。在設計輸入電路時，需要確保通過LED的電流大于或等于這個值，以保證可靠觸發。

　　臨界上升率（dv/dt）：這是一個衡量MOC3063抵抗誤觸發能力的參數。它表示在不導通狀態下，輸出端電壓的最大變化率。如果電壓變化率過高，即使沒有輸入信號，光敏雙向可控硅也可能被誤觸發。MOC3063通常具有較高的dv/dt抗性，以確保在噪聲環境下也能穩定工作。

　　MOC3063的典型應用電路

　　MOC3063最常見的應用是作為驅動器，與一個外部大功率可控硅配合使用，以控制交流負載。

　　基本固態繼電器（SSR）電路：這是MOC3063最直接的應用。

　　輸入側：微控制器的GPIO引腳通過一個限流電阻連接到MOC3063的LED輸入端（引腳1和2）。當GPIO輸出高電平（或根據設計拉低），電流流過LED時，MOC3063被激活。

　　輸出側：MOC3063的光敏雙向可控硅（引腳4和6）與主可控硅的柵極（Gate）和主端子1（MT1）連接。主可控硅的MT2端子與交流電源的一端連接，負載的另一端連接到交流電源的另一端。當MOC3063導通時，它會向主可控硅的柵極提供觸發電流，使其導通并允許電流流過負載。

　　RC緩沖電路（Snubber Circuit）：為了保護主可控硅免受感性負載或開關瞬態電壓的影響，通常會在主可控硅的MT1和MT2之間并聯一個RC緩沖電路。這個電路由一個電阻和一個電容串聯組成，用于吸收和抑制電壓尖峰，防止可控硅誤觸發或損壞。例如，一個常見的緩沖電路參數是100歐姆電阻和0.1微法電容。對于感性負載，如果緩沖電路設計不當，可能會導致可控硅在關斷時產生過高的dv/dt，從而導致可控硅在下一個半周期的開始處誤導通，產生“卡死”現象。

　　交流調光器：通過精確控制MOC3063的觸發時間，可以實現交流負載的調光功能。雖然MOC3063本身是過零導通的，但可以通過在交流波形的不同過零點之后進行開關，結合外部可控硅實現相控調光。不過，更常見的調光應用會使用非過零檢測的光控可控硅驅動器（如MOC3021系列），因為它們可以實現更精細的相位控制。MOC3063的過零檢測特性更適合于需要全通或全斷控制的應用，例如智能插座或簡單開關。

　　電機控制：MOC3063可以用于控制交流電機的啟停。由于其過零檢測功能，可以減少電機啟動時的浪涌電流，從而延長電機和開關設備的壽命。在電機正反轉控制中，通常需要兩套MOC3063和可控硅組成的電路，分別控制電機正轉和反轉繞組的供電。

　　加熱元件控制：對于電阻性加熱元件，MOC3063配合可控硅可以實現精確的溫度控制。通過開關周期控制（例如，在一段時間內開啟加熱器一部分時間），可以實現更精細的溫度調節。

　　MOC3063的優勢與局限性

　　優勢：

　　電氣隔離：MOC3063最顯著的優勢是提供了高水平的電氣隔離。這不僅保護了敏感的低壓控制電路免受高壓交流電源的損害，也提高了系統的安全性和可靠性。在工業和家庭應用中，這種隔離是必不可少的。

　　過零檢測：過零檢測功能是MOC3063的另一大優勢。它確保了在交流電壓接近0V時才進行開關操作，從而顯著降低了開關瞬態對電路和負載的影響。

　　降低EMI：由于過零開關，電流和電壓的變化率在開關瞬間最小，這大大減少了電磁干擾（EMI）的產生。在對電磁兼容性（EMC）有嚴格要求的應用中，MOC3063是理想的選擇。

　　延長負載壽命：減少了浪涌電流和電壓尖峰，保護了負載（特別是感性負載）免受沖擊，從而延長了其使用壽命。

　　減少熱量：瞬態電壓和電流的減少也意味著開關損耗的降低，從而減少了MOC3063和主可控硅的熱量產生。

　　易于驅動：MOC3063的LED輸入端只需要較低的電流（通常幾毫安）即可觸發，這使得它可以直接由微控制器的GPIO引腳驅動，無需額外的驅動電路。

　　高可靠性：作為光耦合器件，MOC3063具有較長的使用壽命和較高的可靠性，不易受機械磨損或電弧的影響，這與傳統的機電繼電器形成鮮明對比。

　　低成本：相較于其他隔離方案，MOC3063是一種經濟高效的解決方案，廣泛應用于各種消費電子和工業控制產品中。

　　局限性：

　　無法進行相控調光：由于MOC3063的過零檢測特性，它無法用于需要精確相位控制的調光應用（如白熾燈調光），因為它只能在交流電壓過零時觸發。對于這類應用，需要使用不帶過零檢測功能的光控可控硅驅動器（如MOC302X系列）。

　　需要外部可控硅：MOC3063本身的輸出電流能力有限，無法直接驅動大功率交流負載。它必須與一個外部大功率可控硅（或固態繼電器）配合使用，這增加了電路的復雜性和成本。

　　對dv/dt的敏感性：雖然MOC3063具有一定的dv/dt抗性，但在極端噪聲或感性負載環境下，仍然可能出現誤觸發。因此，在這些應用中，可能需要額外的RC緩沖電路來進一步抑制電壓尖峰。

　　溫度特性：與所有半導體器件一樣，MOC3063的性能會受到溫度的影響。例如，LED的觸發電流可能會隨溫度升高而略有增加。在極端溫度環境下設計時，需要考慮這些因素。

　　MOC3063的設計考慮與注意事項

　　在將MOC3063集成到實際電路中時，需要注意以下幾個關鍵點：

　　輸入限流電阻選擇：確保LED的電流在推薦的工作范圍內。電流過小可能導致觸發不可靠，電流過大則可能損壞LED。使用歐姆定律（R = (V_control - V_f_LED) / I_f_LED）來計算合適的限流電阻。例如，如果你的微控制器輸出是3.3V，LED的正向壓降是1.2V，你想通過5mA的電流，那么R = (3.3V - 1.2V) / 0.005A = 420歐姆。選擇一個標準阻值，例如430歐姆。

　　外部可控硅的選擇：

　　額定電壓：選擇一個額定電壓高于交流電源峰值電壓的可控硅，并留有足夠的裕量。例如，控制220V交流電時，應選擇600V或800V額定電壓的可控硅。

　　額定電流：選擇一個額定電流大于負載最大工作電流的可控硅，并留有安全裕量。可控硅的散熱也是一個重要考慮因素。

　　柵極觸發電流（IGT）：確保MOC3063能夠提供足夠大的柵極電流來 reliably 觸發所選的可控硅。MOC3063內部的光敏雙向可控硅能夠提供的典型峰值電流通常在100mA左右，這對于絕大多數常見功率可控硅的柵極觸發要求是足夠的。然而，一些高功率可控硅可能需要更大的觸發電流，此時可能需要考慮外部增強電路。

　　RC緩沖電路設計：

　　電阻R：通常選擇在10歐姆到100歐姆之間。電阻的作用是限制電容放電時的電流，以保護可控硅的柵極。如果電阻過小，電容放電電流過大，可能導致可控硅的dv/dt承受能力下降。

　　電容C：通常選擇在0.01微法到0.47微法之間。電容的作用是吸收電壓尖峰。電容值過小，吸收能力不足；電容值過大，可能導致可控硅在關斷時產生過大的電流，增加損耗。

　　計算方法：對于電阻性負載，可以不需要緩沖電路。對于感性負載，經驗公式和試驗是常用的方法。一個常見的經驗法則是，對于單相交流電路，R通常選擇為負載阻抗的10%到20%，C的選擇使得RC時間常數與電源周期（對于50Hz，周期為20ms）相匹配。

　　舉例：對于一個220V交流電機，其功率為數百瓦，通常會選擇100歐姆的電阻和0.1微法的電容作為起始點進行測試和調整。需要注意的是，緩沖電路的電阻需要能夠承受一定的瞬時功率。

　　目的：緩沖電路（Snubber Circuit）主要用于抑制感性負載（如電機、變壓器、電磁閥等）在開關時產生的瞬態電壓尖峰（通常是高頻振蕩），從而保護可控硅不被損壞或誤觸發。當感性負載的電流被突然切斷時，儲存在電感中的能量會釋放出來，產生一個高壓反電動勢，這個電壓尖峰可能遠高于交流電源的峰值電壓，對可控硅造成損壞。

　　組成：通常由一個電阻（R）和一個電容（C）串聯組成，并聯在可控硅的MT1和MT2端子之間。

　　參數選擇：RC緩沖電路的設計是一個復雜的話題，需要根據具體的負載類型和工作條件來優化。

　　重要性：對于感性負載，一個合適的緩沖電路是確保MOC3063和外部可控硅可靠運行的關鍵。

　　電源完整性：確保為MOC3063的輸入側提供穩定、干凈的電源。電源中的噪聲可能會影響LED的正常工作，導致不可靠的觸發。

　　布局布線：在PCB布局時，應將高壓交流側和低壓控制側的走線分開，盡量減小爬電距離，以確保高壓隔離的有效性。高壓側的走線應盡量寬而短，以減少阻抗和電感效應。

　　散熱：雖然MOC3063本身功耗較低，但與其配合使用的主可控硅在導通時會產生熱量。在驅動大功率負載時，務必為主可控硅配備足夠的散熱片，以防止過熱損壞。

　　電流回路：確保高壓交流回路的電流路徑清晰、阻抗低。不當?shù)碾娏骰芈房赡軐е码妷航担绊懾撦d的正常工作。

　　安全規范：在設計涉及高壓交流電的電路時，務必遵守相關的電氣安全規范和標準，例如爬電距離、電氣間隙、接地等。

　　MOC3063與MOC302X系列的區別

　　MOC3063屬于MOC306X系列，其最顯著的特點是內置了過零檢測電路。這意味著它只在交流電壓接近0V時才觸發導通。

　　而MOC302X系列（如MOC3021、MOC3022、MOC3023等）則不具備過零檢測功能。這意味著當輸入LED被點亮時，MOC302X會立即觸發其內部的光敏雙向可控硅導通，無論交流電壓處于哪個相位。

　　MOC306X（過零檢測）的優勢：

　　低EMI：由于在過零點開關，產生的電磁干擾最小，適用于對電磁兼容性要求高的場合。

　　延長壽命：減少了開關瞬態對負載的沖擊，特別適用于感性負載的開關，如電機、變壓器。

　　簡化設計：在許多開關應用中，過零檢測功能是默認的期望行為，MOC306X直接提供了這一功能，簡化了外部電路設計。

　　MOC302X（非過零檢測）的優勢：

　　相控調光：由于可以在交流周期的任何時刻觸發，MOC302X非常適合用于相控調光應用，例如控制白熾燈的亮度。通過控制觸發點在交流波形中的位置，可以精確調整負載的有效功率。

　　快速響應：對于需要快速響應的應用，MOC302X可以更快地觸發，因為它不需要等待過零點。

　　選擇哪種型號取決于具體的應用需求：

　　如果你的應用是簡單的開/關控制，需要降低EMI，并延長負載壽命（特別是感性負載），那么MOC3063（或MOC306X系列）是更好的選擇。例如，固態繼電器、工業開關、加熱器控制等。

　　如果你需要實現交流調光、軟啟動或其他需要精確相位控制的功能，那么MOC302X系列（不帶過零檢測）將是更合適的選擇。

　　MOC3063的測試與故障排除

　　在MOC3063的應用中，遇到問題時可以從以下幾個方面進行測試和故障排除：

　　輸入LED測試：

　　檢查供電：確保LED的輸入端（引腳1和2）有正確的電壓和電流。使用萬用表測量限流電阻兩端的電壓降，計算流過LED的電流。

　　LED是否點亮：使用示波器或邏輯分析儀檢查微控制器輸出引腳的信號是否正確。如果LED是可見光LED，可以通過肉眼觀察其是否發光。對于紅外LED，可以使用手機攝像頭（許多手機攝像頭可以捕捉紅外光）來檢查。

　　輸出側測試：

　　柵極觸發：檢查MOC3063是否向主可控硅的柵極提供了足夠的觸發電流。

　　可控硅本身：檢查主可控硅是否損壞（例如開路或短路）。

　　散熱：檢查主可控硅是否過熱，導致其進入熱關斷狀態。

　　光敏雙向可控硅導通性：在沒有連接外部主可控硅和交流電源的情況下，可以嘗試在MOC3063的輸出端（引腳4和6）施加一個低壓直流電壓，并在輸入端施加觸發信號。使用萬用表測量引腳4和6之間的電阻，當觸發時，電阻應顯著降低。

　　外部主可控硅測試：如果MOC3063能正常觸發，但負載不工作，問題可能出在外部主可控硅上。

　　過零檢測功能測試：

　　示波器觀測：將示波器的探頭連接到MOC3063的輸出端（引腳4和6），并連接到交流電源。當輸入LED被觸發時，觀察MOC3063是否在交流電壓接近0V時才開始導通。如果不具備過零檢測功能，或者檢測功能失效，則會在輸入信號到達時立即導通。

　　緩沖電路檢查：

　　元件值：檢查RC緩沖電路的電阻和電容值是否正確。

　　連接：確保緩沖電路正確地并聯在主可控硅的MT1和MT2之間。

　　作用：在有感性負載的情況下，移除緩沖電路可能會導致可控硅誤觸發或損壞。

　　EMI問題：

　　如果設備運行時出現異常，可能是EMI問題。這可能與MOC3063的過零檢測功能未能有效抑制瞬態干擾有關，或者外部布線不當導致。

　　接地：檢查電路板的接地是否良好。

　　布線：優化高壓和低壓走線，確保它們之間有足夠的距離。

　　屏蔽：在必要時，可以考慮對敏感電路進行屏蔽。

　　MOC3063在智能家居中的應用前景

　　隨著物聯網（IoT）和智能家居技術的快速發展，MOC3063的應用前景變得更加廣闊。作為連接低壓智能控制模塊和高壓家用電器的橋梁，MOC3063在智能家居系統中扮演著關鍵角色。

　　智能照明：雖然MOC3063不適合相控調光，但它可以用于智能開關，實現對燈光的遠程開關控制。例如，結合智能音箱、手機App或定時器，可以實現燈光的自動化開關，而MOC3063的過零檢測功能確保了開關動作的平穩，避免對燈具造成沖擊。

　　智能插座：MOC3063是智能插座的核心組成部分之一。通過智能插座，用戶可以遠程控制任何插入其中的電器設備，如電風扇、電飯煲、咖啡機等。MOC3063提供的高隔離和過零開關功能確保了這些設備的可靠和安全運行。

　　智能家電控制：在智能洗衣機、智能空調、智能熱水器等家電中，MOC3063可以作為內部控制板與高壓功率模塊之間的接口，實現精確的電源管理和功能控制。例如，控制電機的啟停、加熱元件的開關等。

　　能源管理系統：在智能能源管理系統中，MOC3063可以用于控制各種負載的電源，以優化能源消耗。例如，在非高峰時段自動開啟某些高功率電器，或者在檢測到用戶離家時關閉不必要的設備。

　　家庭自動化安全：在家庭自動化安全系統中，MOC3063可以用于控制安防設備，如警報器、電磁門鎖等。其高可靠性確保了在關鍵時刻能夠正常響應。

　　未來，隨著人工智能（AI）和邊緣計算技術在智能家居領域的深入融合，MOC3063等光控可控硅驅動器將繼續發揮其重要作用。它們將與更復雜的算法和傳感器協同工作，實現更加智能、個性化和節能的家居體驗。例如，基于用戶行為模式的預測性控制、與可再生能源系統的集成，以及更高級的故障診斷和自我修復功能等。MOC3063的穩定性和可靠性使其成為這些先進系統中的理想選擇。

　　總結

　　MOC3063作為一款帶過零檢測功能的光控可控硅驅動器，在現代電力電子控制領域扮演著不可或缺的角色。它通過光學隔離，實現了低壓控制電路與高壓交流負載之間的安全、可靠連接。其獨特的過零檢測功能顯著降低了開關高功率交流負載時產生的電磁干擾和浪涌電流，從而延長了負載和開關設備的使用壽命。

　　盡管MOC3063本身不能直接驅動大電流負載，但通過與外部大功率可控硅的配合使用，它可以實現對各種交流設備的精確控制，從簡單的開關應用到復雜的電機控制和智能家居系統。在設計和應用MOC3063時，合理選擇輸入限流電阻、外部可控硅以及設計合適的RC緩沖電路至關重要。

　　隨著對能源效率、電磁兼容性和系統可靠性要求的不斷提高，MOC3063及其衍生產品在工業自動化、消費電子、智能家居和新能源等領域將繼續發揮其核心作用，為現代電力控制提供安全、高效的解決方案。
