W25Q128JV：深入解析串行閃存芯片

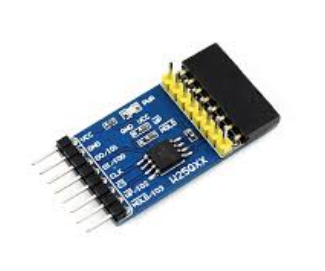

　　W25Q128JV是一款由華邦電子（Winbond）生產的128兆位（Mb）串行閃存（Serial Flash Memory）芯片。它廣泛應用于各種嵌入式系統、消費電子產品、工業控制、物聯網（IoT）設備以及需要非易失性存儲的場景。理解W25Q128JV的基礎知識對于電子工程師、嵌入式開發者以及對存儲技術感興趣的人來說至關重要。

　　1. 閃存技術概述

　　在深入W25Q128JV之前，我們首先需要了解閃存（Flash Memory）的基本概念。閃存是一種非易失性存儲器，這意味著即使斷電，其中存儲的數據也不會丟失。這與RAM（隨機存取存儲器）形成對比，RAM是易失性的，斷電后數據會丟失。閃存的主要優點包括高密度、低功耗、快速讀寫（相對于機械硬盤）以及在一定程度上的抗震性。

　　閃存根據其內部結構和擦寫方式，主要分為NOR Flash和NAND Flash兩大類。

　　NOR Flash： 字節可尋址，可以像RAM一樣隨機讀取任何字節，讀寫速度相對較快，但擦除和編程速度較慢。其內部結構使得芯片面積較大，成本相對較高，主要用于存儲啟動代碼（Boot Code）和配置參數，因?yàn)檫@些數據需要頻繁讀取但很少更新。W25Q128JV就屬于NOR Flash類型。

　　NAND Flash： 以頁（Page）為單位進行讀寫，以塊（Block）為單位進行擦除。讀寫速度較快，存儲密度高，成本低，因此常用于大容量存儲，如U盤、固態硬盤（SSD）和智能手機的存儲。然而，NAND Flash的缺點是隨機讀取性能較差，且存在位翻轉（Bit Flip）的風險，需要糾錯碼（ECC）來確保數據完整性。

　　W25Q128JV作為NOR Flash的一種，其特點是具備卓越的隨機讀取性能，這使得它非常適合存儲固件、配置數據、圖像、音頻等需要快速訪問且不頻繁修改的數據。

　　2. W25Q128JV核心特性

　　W25Q128JV之所以在市場上如此受歡迎，得益于其一系列強大的核心特性：

　　存儲容量： W25Q128JV提供128兆位的存儲容量，相當于16兆字節（16MB）。在許多嵌入式應用中，這個容量足以存儲操作系統、應用程序代碼、用戶界面資源以及部分?jǐn)?shù)據日志。

　　串行外設接口（SPI）： W25Q128JV采用串行外設接口（SPI）進行通信。SPI是一種高速、全雙工、同步的串行通信總線，只需要四根線（CS、SCK、MOSI、MISO）即可實現主從設備之間的數據傳輸。相較于并行接口，SPI接口可以大大減少引腳數量，從而降低PCB設計復雜度和成本。

　　高速時鐘頻率： 支持高達133MHz的SPI時鐘頻率，使得數據傳輸速率非?？臁Ｔ谒穆稴PI（Quad SPI）模式下，理論峰值傳輸速率可以達到66MB/s（133MHz * 4位 / 8位每字節）。

　　多種SPI模式支持： W25Q128JV支持標準SPI（Single SPI）、雙路SPI（Dual SPI）和四路SPI（Quad SPI）模式。

　　標準SPI： 使用單根數據線進行輸入（MOSI）和輸出（MISO）。

　　雙路SPI： 在輸入和輸出方向上都使用兩根數據線，有效提升數據吞吐量。

　　四路SPI： 在輸入和輸出方向上都使用四根數據線，是實現最高數據傳輸速率的關鍵。許多高性能微控制器都支持四路SPI接口，以充分發揮其潛力。

　　寬電壓操作范圍： 通常支持2.7V至3.6V的寬電壓操作范圍，使其能夠兼容多種微控制器和系統供電環境。這為系統設計提供了靈活性，尤其是在低功耗應用中。

　　先進的安全功能： W25Q128JV集成了多項安全功能，例如：

　　扇區保護： 可以通過軟件或硬件方式對特定扇區進行寫保護，防止未經授權的修改。這對于保護固件或關鍵配置數據至關重要。

　　唯一ID： 每個芯片都有一個唯一的64位或128位序列號，可用于設備認證和防偽。

　　OTP（一次可編程）存儲區： 某些型號可能包含OTP區域，用于存儲永久性的配置信息或加密密鑰。

　　低功耗： 在待機模式下具有非常低的電流消耗，這對于電池供電的便攜式設備尤為重要。

　　耐用性： 提供高擦寫次數（通常為10萬次）和數據保持時間（通常為20年），確保長期可靠性。

　　3. W25Q128JV內部結構與尋址

　　為了有效地使用W25Q128JV，理解其內部存儲結構的層次性至關重要。W25Q128JV的存儲空間被組織成多個層次，以便于管理和操作：

　　頁（Page）： 這是最小的可編程單位，通常為256字節。所有寫入操作都是以頁為單位進行的。這意味著即使您只想修改一個字節，也必須先讀取整個頁，修改目標字節，然后擦除包含該頁的扇區/塊，最后重新編程整個頁。

　　扇區（Sector）： 由多個頁組成，通常為4KB（4096字節）。扇區是最小的可擦除單位。這意味著當您需要修改一個頁中的數據時，您不能直接擦除該頁，而是必須擦除包含該頁的整個扇區。

　　塊（Block）： 由多個扇區組成。W25Q128JV通常支持兩種塊大?。?2KB和64KB。塊也是可擦除單位，但擦除一個塊比擦除一個扇區需要更長的時間。在某些應用中，選擇更大的塊進行擦除可以減少擦除操作的次數，但會增加對RAM緩沖的需求。

　　芯片（Chip）： 整個128Mb的存儲空間。對整個芯片進行擦除操作會清除所有數據，這通常在固件更新或設備出廠重置時使用。

　　這種層次結構意味著，盡管您可以按字節地址讀取數據，但寫入和擦除操作則必須遵循頁和扇區的限制。理解這些單位對于設計高效的閃存管理算法（例如磨損平衡和壞塊管理）至關重要。

　　4. W25Q128JV操作指令

　　與W25Q128JV進行通信是通過一系列特定的命令字（Instruction Set）來實現的。這些命令字通過SPI總線發送給芯片，指示芯片執行特定的操作，例如讀取、寫入、擦除、查詢狀態等。以下是一些常用的命令類型：

　　讀ID/狀態寄存器指令：

　　讀取制造商/設備ID（Read Manufacturer/Device ID）： 獲取芯片的制造商代碼和設備ID，用于驗證芯片類型。

　　讀取JEDEC ID（Read JEDEC ID）： 獲取符合JEDEC標準的制造商ID、存儲器類型和容量信息。

　　讀取狀態寄存器（Read Status Register）： 狀態寄存器包含芯片的當前狀態信息，例如寫使能狀態（WEL）、忙碌狀態（BUSY）、寫保護狀態（BPx）等。通過讀取這些寄存器，微控制器可以了解芯片是否準備好進行下一次操作，或者是否存在錯誤。

　　寫使能/寫失能指令：

　　寫使能（Write Enable）： 在執行編程（寫入）或擦除操作之前，必須先發送寫使能指令。這是為了防止意外的數據修改。

　　寫失能（Write Disable）： 通常在編程或擦除操作完成后，芯片會自動進入寫失能狀態。也可以通過發送寫失能指令手動設置。

　　讀數據指令：

　　讀數據（Read Data）： 從指定地址讀取數據。支持標準SPI、雙路SPI和四路SPI模式，以適應不同的傳輸速率需求。

　　快速讀數據（Fast Read）： 類似讀數據，但在指令后會有一個或多個虛擬字節（Dummy Cycles），允許芯片在數據傳輸開始前預先準備數據，從而實現更快的讀取速度。

　　雙路/四路I/O讀數據（Dual/Quad I/O Read）： 利用雙路或四路數據線進行讀操作，顯著提高吞吐量。

　　編程（寫入）指令：

　　頁編程（Page Program）： 將最多256字節的數據寫入到指定頁。在執行頁編程之前，必須先擦除相應的扇區或塊。

　　四路頁編程（Quad Page Program）： 利用四路數據線進行頁編程，進一步提升寫入速度。

　　擦除指令：

　　扇區擦除（Sector Erase）： 擦除一個4KB扇區的數據，將其所有位設置為1（FFh）。

　　塊擦除（Block Erase）： 擦除一個32KB或64KB塊的數據，將其所有位設置為1（FFh）。

　　芯片擦除（Chip Erase）： 擦除整個芯片的數據。這個操作需要較長的時間。

　　電源管理指令：

　　掉電（Power Down）： 使芯片進入極低功耗模式，關閉大部分內部電路。

　　喚醒（Release Power Down）： 使芯片從掉電模式中恢復正常工作。

　　唯一ID相關指令：

　　讀取唯一ID（Read Unique ID）： 讀取芯片的唯一序列號。

　　正確地組合和發送這些指令是與W25Q128JV有效通信的關鍵。開發者需要查閱W25Q128JV的數據手冊，了解每個指令的具體操作碼、參數和時序要求。

　　5. W25Q128JV在嵌入式系統中的應用

　　W25Q128JV因其獨特的優勢，在嵌入式系統中扮演著至關重要的角色：

　　固件存儲： 這是W25Q128JV最常見的應用。微控制器通常從外部NOR Flash中加載啟動代碼（Bootloader）和主應用程序固件。由于NOR Flash的隨機訪問特性，微控制器可以直接執行存儲在其中的代碼，而無需先將其全部加載到RAM中。這對于內存資源有限的嵌入式系統來說非常重要。

　　數據日志與配置： 許多嵌入式設備需要記錄傳感器數據、操作日志或存儲用戶配置參數。W25Q128JV提供足夠的容量和可靠性來滿足這些需求。例如，物聯網設備可以周期性地將傳感器讀數寫入閃存，然后在連接到云端時上傳數據。

　　圖形與用戶界面（GUI）資源： 對于帶有LCD顯示屏的嵌入式設備，W25Q128JV可以存儲字體、圖標、位圖和其他圖形資源。在需要顯示時，微控制器可以快速?gòu)拈W存中讀取這些資源并顯示在屏幕上。

　　音頻/視頻數據存儲： 盡管容量不如NAND Flash，但對于存儲短音頻片段、語音提示或小型視頻文件，W25Q128JV也是一個可行的選擇。例如，在智能家居設備中存儲預設的語音應答。

　　OTA（空中下載）更新： W25Q128JV在大容量固件更新方面發揮著關鍵作用。新的固件包可以下載到閃存的某個區域，然后系統可以從該區域啟動新的固件，并可以選擇性地擦除舊固件。這種機制使得設備可以在現場進行功能升級和錯誤修復。

　　代碼執行（XIP - Execute In Place）： W25Q128JV支持XIP模式，這意味著CPU可以直接從閃存中執行代碼，而無需將其加載到RAM中。這對于節省RAM資源和加速啟動時間非常有利。許多現代微控制器都集成了SPI或QSPI控制器，能夠高效地與W25Q128JV等外部閃存進行XIP操作。

　　6. 開發與調試注意事項

　　在使用W25Q128JV進行開發時，有幾個關鍵的注意事項可以幫助您避免常見問題并優化性能：

　　查閱數據手冊： 華邦官方的數據手冊是所有技術信息的權威來源。它包含了詳細的電氣特性、時序圖、指令集、引腳定義、操作模式以及其他重要參數。在任何開發工作開始之前，都應仔細閱讀和理解數據手冊。

　　電源完整性： 閃存芯片對電源噪聲比較敏感。確保為W25Q128JV提供穩定、低噪聲的電源，并在電源引腳附近放置適當?shù)娜ヱ铍娙荨＿@對于保證數據的完整性和可靠的操作至關重要。

　　時序和協議： 嚴格遵循SPI通信的時序要求。包括時鐘極性（CPOL）、時鐘相位（CPHA）、CS信號的有效邊沿、數據傳輸順序等。任何時序上的偏差都可能導致通信錯誤或數據損壞。

　　擦寫管理：

　　先擦后寫： NOR Flash芯片的編程操作只能將位從1編程為0。如果目標位已經是0，則無法再次編程為1。因此，在編程新數據之前，必須先擦除相應的扇區或塊，將所有位設置為1。

　　磨損平衡（Wear Leveling）： 閃存的每個存儲單元都有有限的擦寫次數。如果頻繁地擦寫同一區域，該區域會更快地失效。為了延長芯片壽命，應實施磨損平衡算法，將擦寫操作均勻地分布到整個存儲空間。

　　壞塊管理： 隨著使用時間的增長，閃存可能會出現壞塊。盡管NOR Flash的壞塊率遠低于NAND Flash，但仍然建議在關鍵應用中考慮壞塊管理機制，例如跳過壞塊或?qū)?shù)據重新映射到好塊。

　　軟件驅動： 開發一個健壯的閃存驅動程序是必不可少的。驅動程序應封裝各種閃存操作，如讀、寫、擦除、查詢狀態等，并處理錯誤情況。許多微控制器廠商提供了針對其SPI控制器的閃存驅動示例代碼，可以作為開發的起點。

　　錯誤處理： 在與閃存通信時，總有可能出現錯誤，例如SPI通信錯誤、寫保護錯誤、編程錯誤等。驅動程序應包含適當?shù)腻e(cuò)誤檢測和處理機制，以確保系統的魯棒性。

　　驗證與測試： 在將產品投入生產之前，對閃存讀寫操作進行充分的驗證和測試至關重要。這包括在不同溫度、電壓和工作條件下進行長時間的壓力測試，以確保數據的完整性和系統的穩定性。

　　7. 總結

　　W25Q128JV作為一款高性能、高可靠性的串行NOR Flash芯片，憑借其快速的隨機讀取速度、靈活的SPI接口、多種工作模式以及集成安全功能，在眾多嵌入式應用中占據著核心地位。它為微控制器提供了非易失性的存儲空間，使得固件、配置數據、日志和資源文件能夠被高效地存儲和訪問。

　　理解W25Q128JV的基礎知識，包括其閃存類型、容量、通信接口、內部結構、操作指令以及在嵌入式系統中的應用，是成功進行產品設計和開發的基石。通過遵循正確的設計原則和開發實踐，開發者可以充分發揮W25Q128JV的潛力，構建出穩定、高效且功能豐富的嵌入式系統。
