74LS151：8選1數據選擇器詳解

74LS151 是一種非常常見且廣泛使用的數字集成電路，屬于TTL（晶體管-晶體管邏輯）家族的低功耗肖特基（LS）系列。它主要功能是作為8選1數據選擇器，或者更常見的稱呼是多路復用器（Multiplexer, MUX）。在數字系統中，數據選擇器是一種組合邏輯電路，它能夠從多個輸入數據線中選擇其中一路數據，并將其傳輸?shù)轿ㄒ坏妮敵龆??？梢园褦?shù)據選擇器形象地理解為一個擁有多個輸入通道的“開關”，根據控制信號的不同，將其中一個通道的信號連接到輸出端。

1. 74LS151 的基本概念和功能

74LS151 的核心功能是根據三位二進制選擇輸入（也稱為地址輸入或控制輸入）來決定將八個數據輸入中的哪一個傳遞到其輸出端。它有八個數據輸入端（D0到D7），三個選擇輸入端（A、B、C），一個選通/使能輸入端（Strobe, G），以及兩個互補的輸出端（Y和W）。其中，Y是正常輸出，W是Y的非（反相）輸出。

主要功能點：

• 多路數據選擇： 從8個不同的數據源中選擇一個。

• 地址控制： 通過三位地址輸入（A、B、C）來指定要選擇的數據源。

• 使能控制： 通過選通輸入（G）來控制整個芯片的使能狀態。當G為低電平（邏輯0）時，芯片正常工作；當G為高電平（邏輯1）時，芯片被禁用，輸出Y為低電平，W為高電平（或根據具體手冊有所不同，通常Y為低電平，W為高電平，但也有輸出高阻的變種，LS系列通常是固定輸出）。

• 互補輸出： 提供正向和反向兩種輸出，方便電路設計。

2. 74LS151 的引腳配置和描述

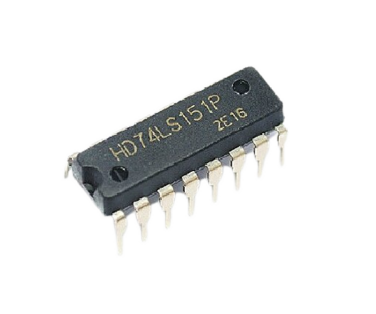

了解74LS151的引腳圖是正確使用它的前提。標準的74LS151通常采用16引腳的雙列直插封裝（DIP）。

引腳描述詳解：

• 數據輸入 (D0-D7): 這八個引腳是輸入數據的地方。根據選擇輸入A、B、C的組合，其中一個引腳上的邏輯狀態會被傳遞到輸出端Y。

• 選擇輸入 (A, B, C): 這三個引腳是控制74LS151選擇哪個數據輸入的重要引腳。它們構成一個三位二進制數，其值對應要選擇的數據輸入（例如，000對應D0，001對應D1，依此類推，直到111對應D7）。通常A是最低有效位（LSB），C是最高有效位（MSB）。

• 使能輸入 (G / Strobe): 這是一個低電平有效的使能引腳。當G為邏輯0（低電平）時，74LS151正常工作，根據A、B、C選擇數據并輸出。當G為邏輯1（高電平）時，74LS151被禁用，輸出Y被強制為邏輯0，輸出W被強制為邏輯1，而不受數據輸入和選擇輸入的影響。這對于多個多路復用器的級聯或?qū)崿F(xiàn)時分復用非常有用。

• 輸出 (Y, W): Y是正常的輸出端，其邏輯狀態與被選擇的數據輸入相同。W是Y的反相輸出端，其邏輯狀態與Y相反。這種互補輸出在某些應用中可以簡化電路設計，例如驅動推挽式輸出或需要反相信號的場合。

• 電源 (VCC, GND): VCC接+5V電源，GND接地。這是TTL系列芯片的標準電源連接。

3. 74LS151 的工作原理和真值表

74LS151 的工作原理基于布爾邏輯和組合邏輯電路。它內部由一系列AND門、OR門和反相器組成，共同實現數據選擇功能。

真值表是理解其工作原理的關鍵：

真值表解釋：

• 當使能輸入G為高電平（H）時，無論選擇輸入A、B、C（X表示任意狀態，即無關緊要）是什么，輸出Y都將被強制為低電平（L），輸出W被強制為高電平（H）。這表示芯片處于禁用狀態，數據輸入無法通過。

• 當使能輸入G為低電平（L）時，芯片處于使能狀態，正常工作。此時，輸出Y的值將等于由A、B、C選擇的數據輸入的值。

• 例如，如果A=L, B=L, C=L (即二進制000)，那么輸出Y將等于數據輸入D0的值。

• 如果A=H, B=L, C=H (即二進制101)，那么輸出Y將等于數據輸入D5的值。

• 輸出W始終是Y的反相，即如果Y是高電平，W就是低電平；如果Y是低電平，W就是高電平。

4. 74LS151 的內部邏輯結構（簡化）

雖然不需要深入到每個門電路的層面，但了解其大致的內部邏輯結構有助于理解其工作原理。74LS151 的內部邏輯可以抽象地看作是由8個三輸入與門、一個8輸入或門以及一個反相器構成。

• 選擇輸入解碼器： 實際上，A、B、C輸入并不是直接控制8個與門的。在內部，會有一個3線-8線譯碼器（decoder），根據A、B、C的組合，激活八條輸出線中的一條。例如，當CBA=000時，只有譯碼器連接到D0的輸出線被激活。

• AND門陣列： 每個數據輸入（D0-D7）都連接到一個AND門的一個輸入端。這個AND門的另一個輸入端連接到由選擇輸入解碼器激活的對應線。因此，只有當特定的數據輸入被選擇且其值有效時，其對應的AND門才會被激活。

• OR門： 所有八個AND門的輸出都連接到一個八輸入或門。由于在任何給定時間只有一個AND門的輸出是活動的（因為只有一個數據輸入被選中），所以或門的輸出將是當前被選中的數據輸入的值。

• 反相器： 或門的輸出直接連接到Y(jié)輸出，同時也通過一個反相器連接到W輸出。

這種結構確保了當一個特定的數據輸入被選擇時，它的邏輯狀態能夠正確地傳遞到輸出Y。

5. 74LS151 的應用場景

74LS151 作為一種通用的數據選擇器，在數字電路和系統中有著非常廣泛的應用。

• 數據選擇和路由： 這是最直接的應用。在需要從多個數據源中選擇一路數據進行處理或傳輸時，74LS151 是理想的選擇。例如，在一個微控制器系統中，可能需要從不同的傳感器中讀取數據，74LS151 可以作為通道選擇器。

• 并行到串行轉換： 可以將并行的8位數據通過時序控制依次輸出，實現并行到串行的轉換。通過將選擇輸入A、B、C連接到計數器的輸出，并以一定的時鐘頻率驅動計數器，可以順序地將D0到D7的數據一位一位地輸出到Y(jié)端。

• 實現組合邏輯函數： 74LS151 可以用來實現任意三輸入、四輸入甚至更多輸入（通過級聯）的組合邏輯函數。通過將數據輸入D0-D7連接到所需的邏輯常數（高電平或低電平）或變量，可以將邏輯函數的真值表直接映射到芯片的輸入上，從而實現該函數。

• 波形發生器： 通過將不同的波形片段或預設值連接到數據輸入端，并通過選擇輸入進行切換，可以生成復雜的波形。

• 數據分配器/解復用器（Demultiplexer）的擴展： 雖然74LS151本身是多路復用器，但通過一些外部邏輯和巧妙連接，也可以實現數據分配的功能。例如，一個數據輸入連接到所有的D端，然后通過使能信號和選擇輸入來控制哪個輸出被激活。

• 存儲器地址譯碼： 在一些簡單的存儲器系統中，74LS151 可以用于地址譯碼，根據地址總線上的某些位來選擇特定的存儲單元或存儲芯片。

• 測試和測量設備： 在各種測試和測量設備中，74LS151 可以用于選擇不同的測試信號或數據通道。

• 擴展多路復用器： 當需要選擇的數據輸入超過8路時，可以通過級聯多個74LS151來實現。例如，兩個74LS151可以組成一個16選1數據選擇器，通過使用額外的選擇位來選擇哪個74LS151被使能。

6. 使用 74LS151 的注意事項和設計考慮

在使用74LS151時，需要注意以下幾點以確保電路的穩定性和可靠性：

• 電源連接： 務必正確連接VCC和GND。VCC通常為+5V。電壓過高或過低都可能導致芯片損壞或無法正常工作。

• 輸入信號： 確保輸入信號的電壓電平符合TTL標準（低電平0-0.8V，高電平2.0-5V）。輸入端未連接或浮空可能導致不可預測的行為。未使用的輸入引腳應連接到適當?shù)倪壿嬰娖剑ɡ?，不用的?shù)據輸入可以接地或接高電平，未使用的選擇輸入也應固定）。

• 使能引腳： G引腳的正確使用至關重要。如果不使用使能功能，應將其接地以確保芯片始終處于工作狀態。

• 輸出負載： 74LS151 的輸出電流能力是有限的。不要驅動過大的負載，否則可能導致輸出電壓下降或芯片損壞。應查閱數據手冊了解其最大輸出電流。

• 去耦電容： 在VCC和GND引腳之間靠近芯片放置一個0.1μF的去耦電容，以濾除電源噪聲，提高電路的穩定性。這對于所有數字IC都是良好的設計實踐。

• 扇出能力： 了解其扇出能力，即一個輸出引腳能驅動多少個相同類型的輸入引腳。LS系列通常能驅動約10個標準LS系列輸入。

• 傳播延遲： 數據從輸入端到輸出端會有一定的延遲，這稱為傳播延遲。在高速數字系統中，需要考慮這個延遲對時序的影響。

• 級聯： 當需要實現更大規模的數據選擇器時，可以通過級聯多個74LS151來實現。例如，要實現16選1多路復用器，可以使用兩個74LS151作為8選1選擇器，然后用一個額外的選擇位來控制哪個8選1選擇器的輸出被送到最終輸出，或者使用另一個2選1多路復用器來選擇兩個8選1多路復用器的輸出。

7. 74LS151 與其他多路復用器芯片的比較

除了74LS151，還有許多其他類型的多路復用器芯片，它們在輸入數量、邏輯家族、速度、功耗和封裝等方面有所不同。

• 不同輸入數量： 例如，74LS153是雙4選1多路復用器，74LS157是四2選1多路復用器，而74LS150是16選1多路復用器。選擇哪種芯片取決于具體應用所需的數據輸入數量。

• 邏輯家族： 除了LS系列，還有HC（高速CMOS）、HCT（高速CMOS，TTL兼容輸入）、F（快速TTL）等。CMOS系列（如74HC151）通常具有更低的功耗和更高的抗噪聲能力，但在速度上可能略遜于LS系列（在特定電壓下）。選擇哪個邏輯家族取決于功耗、速度和兼容性要求。

• 封裝： 除了DIP封裝，還有SOP、SSOP、TSSOP等表面貼裝封裝，適用于更緊湊的設計。

8. 74LS151 在現代數字設計中的地位

盡管現代數字設計更多地傾向于使用可編程邏輯器件（如FPGA、CPLD）或微控制器/微處理器，但74LS151這類標準邏輯芯片在教育、原型開發、小規模定制電路以及一些成本敏感或?qū)λ俣扔刑囟ㄒ蟮膽?yīng)用中仍然扮演著重要角色。

• 教學工具： 它是數字邏輯課程中經典的教學案例，幫助學生理解組合邏輯、數據選擇器和多路復用器的基本原理。

• 原型驗證： 在開發階段，使用分立的邏輯芯片進行快速原型驗證比設計和編程FPGA可能更直接和迅速。

• 特定功能模塊： 在一些嵌入式系統中，如果只需要簡單的8選1功能，使用74LS151可能比集成到微控制器內部或FPGA中更簡單、成本更低。

• 遺留系統維護： 許多老舊的數字系統仍在使用74LS系列芯片，了解它們有助于維護和升級這些系統。

總而言之，74LS151 是一款經典且功能強大的數字集成電路，其作為8選1數據選擇器的核心功能使其在數字電路設計中具有廣泛的應用價值。理解其工作原理、引腳配置和應用場景，對于學習數字邏輯和進行實際電路設計都至關重要。
