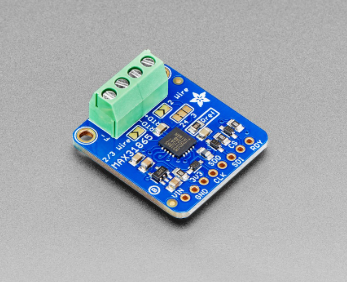

MAX31865：精密RTD數字轉換器深度解析

MAX31865是一款由Maxim Integrated（現為Analog Devices旗下）生產的精密電阻溫度檢測器（RTD）到數字轉換器芯片。它專為鉑電阻溫度計（如Pt100、Pt1000）設計，能夠?qū)⒈粶y(cè)電阻值準確地轉換為數字溫度讀數。在工業自動化、醫療設備、科學儀器以及各種需要高精度溫度測量的應用中，MAX31865扮演著至關重要的角色。其集成的各項功能極大地簡化了RTD溫度測量系統的設計，提升了測量的可靠性和精度。

1. RTD基礎與MAX31865的應用背景

1.1 電阻溫度檢測器（RTD）概述

電阻溫度檢測器（RTD）是一種利用材料電阻隨溫度變化而變化的特性來測量溫度的傳感器。與熱電偶不同，RTD具有更高的線性度、更好的穩定性和更高的精度，尤其適用于中低溫度范圍的精密測量。最常見的RTD類型是鉑電阻，其中以Pt100和Pt1000最為普及。

• Pt100 RTD： 在0°C時電阻值為100歐姆的鉑電阻。

• Pt1000 RTD： 在0°C時電阻值為1000歐姆的鉑電阻。

RTD的電阻-溫度關系可以用Callendar-Van Dusen方程來近似：

對于 $T ge 0^circ C$:R_T=R_0[1+AT+BT2]

對于 $T < 0^circ C$:R_T=R_0[1+AT+BT2+C(T?100)T3]

其中：

• R_T 是溫度為 T 時的電阻值。

• R_0 是0°C時的電阻值（例如Pt100的100歐姆）。

• A,B,C 是取決于鉑材料和純度的常數。對于IEC 751（現在是IEC 60751）標準鉑電阻，這些常數為：

• $A = 3.9083 imes 10^{-3} quad ^circ C^{-1}$

• $B = -5.775 imes 10^{-7} quad ^circ C^{-2}$

• $C = -4.183 imes 10^{-12} quad ^circ C^{-4}$ （僅用于 $T < 0^circ C$）

理解這些特性對于精確的溫度轉換至關重要。MAX31865正是為了簡化這一復雜的電阻-溫度轉換過程而生。

1.2 為什么需要MAX31865？

直接測量RTD的電阻值需要高精度的模擬前端，包括精確的電流源、低噪聲放大器和高分辨率模數轉換器（ADC）。傳統的RTD測量電路通常會面臨以下挑戰：

• 激勵電流源： RTD需要一個穩定的激勵電流源來產生電壓信號。任何激勵電流的波動都會直接影響測量精度。

• 噪聲： 低電平的RTD信號容易受到外部噪聲的干擾，需要精心設計的濾波和屏蔽措施。

• 引線電阻： 連接RTD的導線本身也有電阻，尤其是在長距離傳輸時，引線電阻的變化會引入顯著誤差。

• 非線性補償： RTD的電阻-溫度關系并非完全線性，需要進行復雜的數學運算或查表法進行補償。

• 復雜的校準： 為了達到高精度，傳統電路通常需要復雜的兩點或多點校準。

MAX31865旨在解決這些挑戰，通過集成高精度的ADC、精密電流源、引線補償功能以及故障檢測機制，提供一個簡單、可靠且高性能的RTD測量解決方案。它將模擬信號調理、模數轉換和數字接口集成在一個小尺寸封裝中，大大降低了系統設計的復雜性和成本。

2. MAX31865的核心特性與優勢

MAX31865作為一款專門的RTD數字轉換器，具備一系列針對RTD測量的優化功能：

• 高精度ADC： 內部集成了高分辨率的Σ-Δ ADC，能夠提供出色的線性度和噪聲性能，從而實現高精度的溫度測量。其通常提供15位的有效分辨率，足以滿足大多數精密測量的需求。

• 可編程激勵電流源： MAX31865內置一個可編程的精密電流源，用戶可以選擇適當?shù)募?lì)電流（通常為0.5mA或1mA）來驅動RTD。這確保了RTD上產生穩定、可測量的電壓降，并且可以通過調整電流來優化功耗和噪聲。

• 支持多種RTD配置： 芯片支持2線、3線和4線制RTD連接，這是其最重要的特性之一。

• 2線制： 最簡單，但引線電阻誤差無法補償。適用于引線短或?qū)纫蟛桓叩膱?chǎng)合。

• 3線制： 通過在RTD和MAX31865之間運行兩根激勵線和一根傳感線，可以消除引線電阻的誤差。MAX31865內部通過差分測量來抵消引線電阻的影響。

• 4線制： 提供最佳的精度，通過單獨的激勵線和感測線，MAX31865能夠完全消除引線電阻的影響。它利用開爾文連接的原理，通過在激勵線上施加電流并在感測線上測量電壓，確保測量到的電壓完全由RTD的電阻決定。

• 內部參考電阻支持： MAX31865需要一個外部精密參考電阻 (R_REF) 來進行比例測量。芯片通過測量RTD上的電壓降與參考電阻上的電壓降之比來確定RTD的電阻值。這種比例測量方式可以有效消除激勵電流源的漂移和波動對測量精度的影響。用戶通常會選擇一個高精度、低溫度漂移的電阻作為 R_REF，其阻值通常與RTD在0°C時的標稱電阻匹配或成比例（例如，對于Pt100，使用400歐姆參考電阻；對于Pt1000，使用4000歐姆）。

• 引線開路/短路故障檢測： MAX31865具備強大的故障檢測功能，能夠?qū)崟r(shí)監測RTD連接是否存在開路（引線斷裂）或短路（引線接觸）情況。這對于工業應用中確保系統可靠性和安全性至關重要。當檢測到故障時，芯片會在其狀態寄存器中設置相應的標志位，并通過SPI接口報告給主控制器。

• 數字SPI接口： MAX31865采用標準的四線SPI（串行外設接口）進行通信。這使得它能夠輕松地與微控制器或FPGA連接，實現寄存器配置、數據讀取和故障狀態查詢。SPI接口簡單高效，適合高速數據傳輸。

• 寬工作溫度范圍： 芯片通常支持工業級的寬工作溫度范圍，確保在惡劣環境下也能穩定運行。

• 小尺寸封裝： MAX31865通常采用緊湊的封裝，便于集成到空間受限的應用中。

3. MAX31865的工作原理

MAX31865的核心工作原理是利用一個高精度的ADC對RTD和參考電阻上的電壓進行比例測量，從而計算出RTD的電阻值。

3.1 比例測量方法

1. 激勵電流： MAX31865內部的精密電流源向RTD和外部參考電阻 R_REF 注入一個恒定電流 I_EXC。

2. 電壓測量： 芯片分別測量RTD兩端的電壓 V_RTD 和參考電阻兩端的電壓 V_REF。

• V_RTD=I_EXCtimesR_RTD

• V_REF=I_EXCtimesR_REF

3. 比例計算： MAX31865內部的ADC對這兩個電壓進行數字化，并通過計算它們的比值來消除激勵電流 I_EXC 的影響：fracV_RTDV_REF=fracI_EXCtimesR_RTDI_EXCtimesR_REF=fracR_RTDR_REF因此，RTD的電阻值 R_RTD 可以通過以下公式精確計算得到：R_RTD=R_REFtimesfracV_RTDV_REF

這種比例測量方式是MAX31865能夠?qū)崿F(xiàn)高精度的關鍵，因?yàn)樗恍枰?lì)電流絕對的精確度，只要它在測量RTD和 R_REF 的過程中保持穩定即可。這極大地簡化了激勵電流源的設計要求。

3.2 ADC與數據轉換

MAX31865內部的Σ-Δ ADC具有高分辨率和良好的抗噪聲能力。它對RTD和參考電阻上的模擬電壓信號進行采樣和量化，并將結果轉換為數字碼。ADC的輸出是一個15位的數字值，表示RTD電阻與參考電阻之比。

例如，如果MAX31865配置為使用18位轉換模式（有些版本或外部庫可能提供更高位數的處理），則最終的數字輸出將反映RTD的電阻值。通常，高15位是有效數據，低位可能用于表示更小的變化或噪聲。

3.3 引線補償機制

MAX31865的引線補償機制是其另一個重要優勢，尤其是在3線和4線制連接中：

• 3線制補償： 在3線制連接中，MAX31865通過在兩條激勵線上施加相同的激勵電流，并在第三條感測線上測量RTD的電壓。由于激勵電流在兩條引線上產生的壓降是相同的，因此通過差分測量，可以抵消掉這兩條引線上的電阻引起的誤差。

• 4線制補償： 在4線制連接中，激勵電流通過兩根單獨的激勵線流過RTD，而感測電壓則通過另外兩根獨立的感測線在RTD的兩端直接測量。由于感測線上幾乎沒有電流流過（輸入阻抗極高），因此感測線上的壓降可以忽略不計。這樣，測量到的電壓完全反映了RTD自身的電阻，從而提供了最高的測量精度。

3.4 故障檢測機制

MAX31865的故障檢測功能非常實用。它能夠檢測以下幾種常見的RTD連接故障：

• RTD開路： 如果RTD的某個引腳斷開，芯片會檢測到無限大或異常高的電阻，并報告開路故障。

• RTD短路到地： 如果RTD的某個引腳短路到地，芯片會檢測到異常低的電阻，并報告短路故障。

• RTD短路到VCC/VDD： 類似地，如果RTD短路到電源，也會檢測到異常。

• 參考電阻開路/短路： MAX31865也會監測外部參考電阻的連接狀況，確保其正常工作。

當檢測到故障時，相應的故障位會在狀態寄存器中被置位，可以通過SPI接口讀取這些狀態位來判斷故障類型。這使得系統能夠及時響應并處理異常情況。

4. MAX31865的寄存器與SPI通信

MAX31865通過SPI接口進行通信，所有配置和數據讀取都通過讀寫內部寄存器來完成。理解這些寄存器是使用MAX31865的關鍵。

4.1 SPI接口

MAX31865的SPI接口通常包括以下引腳：

• CS (Chip Select)： 片選信號，低電平有效，用于選擇MAX31865并開始SPI通信。

• SCK (Serial Clock)： 串行時鐘信號，由主控制器提供，用于同步數據傳輸。

• SDI (Serial Data In)： 串行數據輸入，主控制器通過此引腳向MAX31865發送數據。

• SDO (Serial Data Out)： 串行數據輸出，MAX31865通過此引腳向主控制器發送數據。

SPI通信遵循主從模式，MAX31865作為從設備。每次通信通常以CS引腳的下降沿開始，以其上升沿結束。

4.2 主要寄存器介紹

MAX31865具有多個內部寄存器，用于配置芯片工作模式、讀取數據和檢查狀態。以下是一些關鍵寄存器：

• 配置寄存器 (Configuration Register - 0x00h)：這是最重要的寄存器之一，用于配置MAX31865的多種操作模式和參數。典型的配置位包括：

• VBIAS (Bit 7)： 偏置電壓使能位。設置為1時使能RTD激勵電流源。通常在進行測量前需要設置為1。

• Conversion Mode (Bit 6)： 轉換模式。設置為1時啟用自動連續轉換模式，設置為0時為單次轉換模式。連續轉換模式下，芯片會不斷地進行RTD電阻測量。

• One-Shot (Bit 5)： 單次轉換觸發位。在單次轉換模式下，將此位設置為1會觸發一次RTD電阻轉換。

• 3-Wire/2,4-Wire (Bit 4)： RTD引線配置。設置為1表示3線制RTD，設置為0表示2線或4線制RTD。

• Fault Detection Cycle (Bit 3-2)： 故障檢測周期設置。用于配置故障檢測的頻率和模式。

• Fault Status Clear (Bit 1)： 故障狀態清除位。寫入1清除所有故障標志位。

• Filter (Bit 0)： 50Hz/60Hz陷波濾波器選擇。設置為1表示50Hz抑制，設置為0表示60Hz抑制。這有助于濾除工頻噪聲。

• RTD MSB寄存器 (RTD MSB Register - 0x01h) 和 RTD LSB寄存器 (RTD LSB Register - 0x02h)：這兩個寄存器存儲了RTD的電阻值轉換結果。它們通常是16位的讀數（高15位有效，最低位可能用于表示故障或額外信息），需要將兩個字節拼接起來形成完整的電阻值。 例如，如果讀出0x01h為MSB，0x02h為LSB，則RTD的數字讀數 = (MSB &lt;&lt; 8) | LSB。 這個數字讀數是一個比例值，需要根據參考電阻的阻值和ADC的范圍進行換算才能得到實際的RTD電阻值。

• 高故障閾值寄存器 (High Fault Threshold Register - 0x03h) 和 低故障閾值寄存器 (Low Fault Threshold Register - 0x04h)：這兩個寄存器允許用戶設置RTD電阻的上限和下限閾值。如果RTD電阻超出這些范圍，MAX31865會觸發相應的故障標志。

• 狀態寄存器 (Fault Status Register - 0x07h)：這個寄存器存儲了各種故障狀態標志位。每次讀取后，通常需要寫入1來清除這些標志位，以便檢測新的故障。常見的故障位包括：

• RTD High Threshold Fault (Bit 7)： RTD電阻高于高閾值。

• RTD Low Threshold Fault (Bit 6)： RTD電阻低于低閾值。

• REFIN- Low Fault (Bit 5)： REFIN- 引腳電壓過低（可能表示參考電阻開路或接地短路）。

• REFIN+ Low Fault (Bit 4)： REFIN+ 引腳電壓過低（可能表示參考電阻開路）。

• RTD- Low Fault (Bit 3)： RTD- 引腳電壓過低（可能表示RTD開路或短路）。

• Over/Under Voltage Fault (Bit 2)： 內部過壓/欠壓故障。

• RTD Shorted Fault (Bit 1)： RTD短路故障。

讀取這些故障標志位對于系統診斷和維護至關重要。

5. 溫度計算與校準

從MAX31865讀取到的原始數字值代表了RTD電阻與參考電阻的比例。要將其轉換為實際溫度，需要進行進一步的計算。

5.1 電阻值計算

首先，將從MAX31865讀取到的15位RTD數字讀數（通常是15個有效位，最低位為故障位）除以ADC的最大值（對于15位有效數據，通常是 215=32768）再乘以參考電阻 R_REF 的阻值。

R_RTD=(textADC_Reading/32768.0)timesR_REF

或者，MAX31865的RTD寄存器直接存儲的是ADC轉換結果。假設RTD寄存器的15位有效數據為 D_RTD，則實際RTD電阻計算公式為：

R_RTD=D_RTDtimesfracR_REF215

這里的 215 是因?yàn)镸AX31865的ADC是一個15位的有效分辨率，其滿量程對應于 215 的數字值。

例如，如果 R_REF 為400歐姆，讀到的 D_RTD 為16384 (對應于 0.5times215)，則：R_RTD=16384timesfrac40032768=16384times0.01220703125=200text歐姆

5.2 溫度轉換

一旦獲得RTD的精確電阻值 R_RTD，就需要使用Callendar-Van Dusen方程或查表法將其轉換為溫度。

使用Callendar-Van Dusen方程：

• 對于 $T ge 0^circ C$：R_T=R_0[1+AT+BT2]這是一個二次方程，可以求解 T:T=frac?A+sqrtA2?4B(1?R_T/R_0)2B請注意，這里需要根據 R_T 和 R_0 的比值來選擇正確的解，因?yàn)槎畏匠逃袃蓚€(gè)解。對于RTD，溫度通常是正值。

• 對于 $T < 0^circ C$：R_T=R_0[1+AT+BT2+C(T?100)T3]這是一個四次方程，求解起來比較復雜，通常需要迭代法或數值逼近方法。

使用查表法（推薦）：

對于微控制器來說，直接求解復雜的Callendar-Van Dusen方程會占用較多的計算資源和時間。更常見和高效的方法是使用查表法。

1. 預計算： 在程序初始化時，預先計算一系列溫度點對應的RTD電阻值，并存儲在一個查找表中。這個表可以間隔1°C或0.1°C，取決于所需的精度。

2. 查找與插值： 當獲得 R_RTD 后，在查找表中找到最接近 R_RTD 的兩個電阻值。然后，使用線性插值法在它們之間計算出精確的溫度值。

例如，如果查找表中有 R_T1 對應 T_1 和 R_T2 對應 T_2，且 $R\_{T1} < R\_{RTD} < R\_{T2}$，則溫度 T 可以近似計算為：T=T_1+(T_2?T_1)timesfracR_RTD?R_T1R_T2?R_T1

查表法是實際應用中非常高效且常用的方法，因?yàn)樗苊饬藦?fù)雜的浮點運算。

5.3 校準

盡管MAX31865本身具有高精度，但在極端要求高精度的應用中，系統級校準仍然是必要的。這可能涉及：

• 單點校準： 在一個已知溫度點（如冰點或沸點）對RTD和MAX31865系統進行校準，以消除固定偏差。

• 多點校準： 在多個溫度點進行校準，以補償RTD和系統在整個溫度范圍內的非線性誤差。

• 軟件補償： 在固件中引入校準系數，根據實際測量的偏差進行調整。

6. MAX31865的典型應用電路與注意事項

6.1 典型應用電路

以下是MAX31865與微控制器連接的典型電路簡化示意（以4線制Pt100為例）：

           +-------+
           |       |
           |  MAX31865  |
           |       |
           +---+---+
               |
  SDI -----| DI    CS |----- Microcontroller CS
  SDO -----| DO    SCK |----- Microcontroller SCK
  SCK -----| CLK   GND |----- GND
  CS  -----| CS    VCC |----- VCC (3.3V/5V)
               |
               +-------+
               |
  RTD (Pt100)  |
   R_RTD       |
  ----- GND ------
   |     |
  RTDIN+ --+--- RTD_P --
   |     |      |
  RTDIN- --+--- RTD_N --
   |     |      |
  FORCEIN+ --+--- REF_P --  (連接到 R_REF 的一端)
   |     |      |
  FORCEIN- --+--- REF_N --  (連接到 R_REF 的另一端)
               |
               R_REF (精密參考電阻, 例如400歐姆)
               |
               GND

連接說明：

• VCC/GND： 連接到穩定的電源（例如3.3V或5V）和地。

• SPI引腳 (CS, SCK, SDI, SDO)： 連接到微控制器的SPI接口。

• RTD引腳 (RTDIN+, RTDIN-, FORCEIN+, FORCEIN-)： 根據RTD的線制（2線、3線或4線）連接。

• 4線制： RTDIN+ 和 RTDIN- 連接到RTD的感測端。FORCEIN+ 和 FORCEIN- 連接到RTD的激勵端（通常FORCEIN+連接到 R_REF 的輸入端，RTDIN-連接到RTD的另一端，并與FORCEIN-連接到地）。

• 3線制： 通常RTDIN+ 和 FORCEIN+ 短接并連接到RTD的一端，RTDIN- 連接到RTD的另一端，F(xiàn)ORCEIN- 接地。

• 2線制： RTDIN+ 和 FORCEIN+ 短接，RTDIN- 和 FORCEIN- 短接，并分別連接到RTD的兩端。

• REF引腳： MAX31865的參考輸入引腳。外部精密參考電阻 R_REF 連接在 REF_P 和 REF_N 之間，通常 REF_N 連接到地。

6.2 設計注意事項

• 電源穩定性： 為MAX31865提供一個穩定、低噪聲的電源至關重要。建議在VCC引腳附近放置去耦電容（例如100nF陶瓷電容和10uF電解電容）。

• 接地： 確保良好的接地，特別是模擬地和數字地。盡量采用星形接地或統一地平面，以減少接地回路和噪聲干擾。

• 參考電阻 R_REF： R_REF 的精度和溫度漂移直接影響測量的最終精度。選擇一個高精度（例如0.1%或更高）、低溫度系數的薄膜電阻。其阻值通常選擇為RTD在0°C時電阻的4倍左右，以便利用ADC的最佳動態范圍。例如，對于Pt100，選擇400歐姆電阻。

• 引線布局： RTD連接引線應盡量短，并遠離強電磁干擾源。必要時，可以使用屏蔽線或雙絞線來減少噪聲耦合。對于3線和4線制RTD，確保連接正確，以實現有效的引線電阻補償。

• SPI通信： 確保SPI時鐘頻率在MAX31865的數據手冊規定范圍內。正確配置SPI模式（CPOL和CPHA）。

• 軟件實現：

• 初始化： 在程序開始時，對MAX31865進行初始化，包括配置寄存器，選擇RTD線制、濾波頻率和轉換模式。

• 讀寫操作： 實現正確的SPI讀寫函數，用于訪問MAX31865的寄存器。

• 數據處理： 從RTD寄存器讀取原始數據，進行電阻值計算，然后進行溫度轉換（查表法或公式法）。

• 故障處理： 定期讀取狀態寄存器，檢查并處理故障標志位。這可以幫助診斷問題并提高系統的可靠性。

• 功耗： 如果是電池供電應用，可以考慮使用單次轉換模式，并在每次測量后關閉激勵電流（將VBIAS位清零）以節省功耗。

7. MAX31865的限制與替代方案（簡述）

盡管MAX31865是一款優秀的RTD數字轉換器，但也存在一些限制，或者在某些特定應用場景下，可能需要考慮其他方案：

• RTD類型： MAX31865主要針對鉑電阻（Pt100/Pt1000）優化。雖然理論上可以用于其他RTD類型，但溫度轉換公式和精度可能需要額外的調整。

• 溫度范圍： MAX31865本身的溫度測量范圍受限于RTD的測量范圍。

• 多通道測量： MAX31865是一個單通道轉換器。如果需要同時測量多個RTD，則需要使用多個MAX31865芯片或結合外部模擬多路復用器。對于多通道應用，可能需要考慮其他集成度更高的多通道RTD測量芯片。

• ADC分辨率： 15位有效分辨率對于大多數應用已經足夠，但如果需要極高的精度（例如實驗室級設備），可能需要更高分辨率的ADC。

• 軟件復雜性： 盡管MAX31865簡化了硬件設計，但溫度轉換的軟件部分（特別是Callendar-Van Dusen方程或高精度查表）仍需要一定的開發工作量。

替代方案：

• 更通用的精密ADC： 例如AD7124、AD7193等，這些是高性能的多通道Σ-Δ ADC，可以與外部精密電流源和多路復用器配合使用，實現RTD測量。它們通常具有更高的靈活性和可配置性，但硬件設計相對復雜。

• 集成多通道RTD測量方案： 有些廠商提供集成了多個RTD通道的芯片，例如Microchip的MCP3909，或ADI的其他多通道精密ADC。

• 模擬前端（AFE）芯片： 一些AFE芯片專門用于傳感器接口，可能包含RTD測量所需的所有功能。

總結

MAX31865是一款功能強大、易于使用的精密RTD數字轉換器。它通過集成高精度ADC、可編程激勵電流源、多種RTD引線配置支持和全面的故障檢測功能，極大地簡化了RTD溫度測量系統的設計。理解其工作原理、寄存器配置和溫度轉換方法是成功應用該芯片的關鍵。無論是工業控制、醫療診斷還是科學研究，MAX31865都為工程師提供了一個可靠且高效的RTD溫度測量解決方案。
