在嵌入式系統中，使用帶SPI接口的CAN控制器（如MCP2515、SN65HVD235等）是一種常見方案，尤其適用于資源受限的微控制器（MCU）或需要靈活擴展CAN總線的場景。以下是圍繞SPI接口CAN控制器的核心問題及解決方案，涵蓋硬件設計、軟件配置、調試技巧和常見問題處理。

**1. SPI接口CAN控制器的基本原理

• 功能定位：

• 帶SPI接口的CAN控制器是獨立于MCU的CAN協議處理芯片，負責CAN協議的物理層和數據鏈路層處理。

• MCU通過SPI接口與CAN控制器通信，發送/接收CAN報文，無需直接處理復雜的CAN協議。

• 典型芯片：

• MCP2515（Microchip）：支持CAN 2.0B協議，SPI速率最高10MHz。

• SN65HVD235（TI）：集成CAN收發器，但需注意其SPI接口需外接邏輯轉換（如3.3V?5V）。

• TJA1044T/3（NXP）：支持CAN FD，SPI接口兼容性更好。

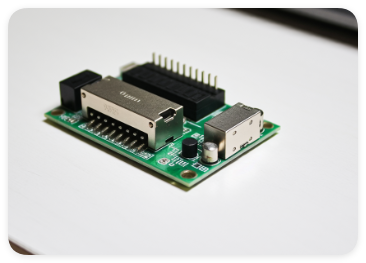

**2. 硬件設計要點

**(1) SPI接口連接

• 基本連接：

• MCU的SPI引腳（SCK、MOSI、MISO、CS）連接至CAN控制器的對應引腳。

• 需注意電平匹配（如MCU工作在3.3V，CAN控制器工作在5V時需電平轉換）。

• 典型連接示例（以MCP2515為例）：




  MCU引腳	MCP2515引腳	功能
  SPI_SCK	SCK	時鐘信號
  SPI_MOSI	SI	數據輸入
  SPI_MISO	SO	數據輸出
  GPIO	CS	片選信號
  INT	INT	中斷信號




**(2) CAN總線連接

• 收發器集成：

• MCP2515的TXCAN → 收發器的TXD

• MCP2515的RXCAN → 收發器的RXD

• 收發器的CAN_H/CAN_L → 總線（需終端電阻120Ω）。

• 部分CAN控制器（如SN65HVD235）集成收發器，直接連接CAN_H和CAN_L。

• 分立方案需外接收發器（如TJA1050），連接如下：

**(3) 電源與隔離

• 電源設計：

• CAN控制器和收發器需穩定電源（如3.3V/5V），建議加濾波電容（100nF+10μF）。

• 電氣隔離（可選）：

• 在工業/汽車應用中，建議使用隔離電源和數字隔離器（如ADuM1401）隔離SPI信號和CAN總線，防止高壓干擾。

**3. 軟件配置與驅動開發

**(1) SPI初始化

• 關鍵參數：

• SPI模式：通常為模式0（CPOL=0，CPHA=0）或模式3（CPOL=1，CPHA=1）。

• 時鐘頻率：建議≤10MHz（MCP2515最大支持10MHz）。

• 代碼示例（STM32 HAL庫）：

SPI_HandleTypeDef hspi1; hspi1.Instance = SPI1; hspi1.Init.Mode = SPI_MODE_MASTER; hspi1.Init.Direction = SPI_DIRECTION_2LINES; hspi1.Init.DataSize = SPI_DATASIZE_8BIT; hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;  // CPOL=0 hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;      // CPHA=0 hspi1.Init.NSS = SPI_NSS_SOFT; hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_16; // 假設APB2=72MHz，SPI時鐘≈4.5MHz hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB; hspi1.Init.TIMode = SPI_TIMODE_DISABLE; hspi1.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE; HAL_SPI

**(2) CAN控制器初始化

• 關鍵步驟：

1. 復位控制器：通過SPI發送復位指令（如MCP2515的0xC0）。

2. 配置時鐘：設置波特率（如500kbps），需根據總線長度和節點數調整。

3. 配置濾波器：設置驗收濾波器（如僅接收特定ID的報文）。

4. 啟用中斷：配置中斷引腳（INT）和中斷服務程序（ISR）。

• 代碼示例（MCP2515初始化）：

void MCP2515_Init(void) {    MCP2515_Reset();                      // 復位控制器    MCP2515_SetBaudrate(500000);          // 設置波特率500kbps    MCP2515_SetMode(MCP2515_MODE_NORMAL); // 進入正常模式    MCP2515_ConfigFilter();               // 配置濾波器    HAL_NVIC_EnableIRQ(EXTI15_10_IRQn);   // 啟用中斷（假設INT引腳連接EXTI） }

**(3) 報文發送與接收

• 發送流程：

1. 寫入報文ID、數據長度和數據（通過SPI寫入發送緩沖區）。

2. 請求發送（RTS指令）。

• 接收流程：

1. 檢查接收緩沖區狀態（通過讀取狀態寄存器）。

2. 讀取報文ID、數據長度和數據（通過SPI讀取接收緩沖區）。

• 代碼示例（MCP2515發送報文）：

void MCP2515_SendMessage(uint32_t id, uint8_t *data, uint8_t len) {    MCP2515_Select();                     // 選擇芯片    SPI_Transfer(MCP2515_WRITE | MCP2515_TXB0SIDH); // 寫入發送緩沖區地址    SPI_Transfer((id >> 3) & 0xFF);       // 寫入ID高字節    SPI_Transfer((id << 5) & 0xE0);       // 寫入ID低字節（擴展幀）    SPI_Transfer(len);                    // 寫入數據長度    for (uint8_t i = 0; i < len; i++) {        SPI_Transfer(data[i]);            // 寫入數據    }    MCP2515_Deselect();                   // 取消選擇    MCP2515_RTS(MCP2515_RTS_TXB0);        // 請求發送 }

**4. 調試技巧與常見問題

**(1) 調試工具

• 邏輯分析儀：捕獲SPI信號和CAN總線波形，驗證時序和報文格式。

• CAN分析儀：如PCAN-USB、ZLG CANScope，用于監控總線通信。

**(2) 常見問題及解決方案

**(3) 性能優化

• 中斷優先級：提高CAN中斷優先級，減少報文處理延遲。

• DMA傳輸：使用SPI DMA傳輸大數據量報文，減少CPU占用。

**5. 推薦方案與芯片選型

**(1) 低成本方案

• 芯片：MCP2515 + TJA1050

• 特點：成本低，適合消費電子和小型工業設備。

• 注意事項：需外接電平轉換（如3.3V?5V）。

**(2) 高性能方案

• 芯片：TJA1044T + 集成SPI接口（如STM32H7的FDCAN）

• 特點：支持CAN FD，SPI速率更高（如20MHz），適合高速通信。

• 注意事項：需確認MCU的SPI接口兼容性。

**(3) 隔離方案

• 芯片：ADuM1401（數字隔離） + TJA1050

• 特點：完全電氣隔離，適合汽車電子和高壓環境。

• 注意事項：增加成本和PCB面積。

**6. 總結與建議

1. 硬件設計：

• 確保SPI電平匹配，CAN總線終端電阻正確（120Ω）。

• 考慮電氣隔離，尤其是工業/汽車應用。

2. 軟件配置：

• 優先使用廠商提供的驅動庫（如Microchip的MCP2515庫）。

• 調試時使用邏輯分析儀和CAN分析儀。

3. 芯片選型：

• 低成本：MCP2515 + TJA1050。

• 高性能：TJA1044T + STM32H7 FDCAN。

• 隔離需求：ADuM1401 + TJA1050。

直接結論：

• 帶SPI接口的CAN控制器是嵌入式系統中擴展CAN總線的靈活方案，但需注意硬件設計、軟件配置和調試技巧。

• 根據應用需求選擇合適的芯片和方案，確保通信的可靠性和穩定性。

建議：

• 對于初學者，推薦從MCP2515 + TJA1050方案入手，結合開源驅動庫快速開發。

• 對于高性能需求，直接使用支持CAN FD的MCU（如STM32H7）或高性能CAN控制器（如TJA1044T）。
