SG3525簡介與重要性

SG3525是一款高性能的單片集成脈寬調制控制器芯片，專為各種開關電源設計而優化。在現代電子設備中，對電源的效率、穩定性和可靠性要求越來越高，開關電源因其高效率而成為主流。而PWM控制器，作為開關電源的“大腦”，負責精確控制功率開關器件的通斷時間，從而實現對輸出電壓或電流的穩定調節。SG3525正是這樣一款能夠提供精準控制、簡化外部電路并增強系統性能的關鍵器件。

SG3525的廣泛應用得益于其一系列出色的特性。它集成了多種功能，包括欠壓鎖定、軟啟動控制、PWM鎖存器以及過流保護等，這些功能大大提升了電源系統的穩定性和安全性。此外，其可調的振蕩頻率和可限制的最大占空比，為工程師提供了極大的設計靈活性。SG3525通常能夠在8V至35V的寬電源電壓范圍內穩定工作，這使得它適用于多種不同的應用場景。其內置的5.1V精密基準電壓源，精度高達±1%，為精確的電壓反饋和調節提供了保障。雙路推挽式輸出設計，能夠提供超過200mA的峰值驅動能力，可以直接驅動功率MOSFET或IGBT，從而簡化了驅動電路的設計。

SG3525基本工作原理

SG3525的核心工作原理是利用脈寬調制技術來控制開關電源的輸出。它通過比較一個誤差信號和一個高頻的三角波或鋸齒波信號來生成PWM脈沖。這些脈沖控制外部功率開關器件的導通時間（即占空比），進而調節流向負載的平均功率，最終實現輸出電壓或電流的穩定。

1. 振蕩器

SG3525內部集成了一個可編程的振蕩器，它通過外部的定時電阻Rt和定時電容Ct來設定振蕩頻率。振蕩器產生一個周期性的三角波或鋸齒波，作為PWM比較器的基準信號。振蕩頻率的計算公式通常為：fosc=Ct?(0.7?Rt+Rd)1其中，Rd是死區時間電阻，用于設置輸出脈沖之間的死區時間，確保推挽式輸出的兩個開關管不會同時導通，避免短路。

2. 誤差放大器

誤差放大器是SG3525的關鍵組成部分，它負責檢測輸出電壓的變化并生成相應的誤差信號。誤差放大器通常是一個高增益的運算放大器，其反相輸入端（Pin 1）連接到反饋網絡的輸出，通常是經過分壓的輸出電壓；同相輸入端（Pin 2）連接到內部5.1V的基準電壓或者一個外部設定的參考電壓。當輸出電壓偏離設定值時，誤差放大器會輸出一個誤差電壓，這個電壓會影響PWM的占空比，從而調整輸出以恢復穩定。

3. PWM比較器

PWM比較器將誤差放大器的輸出電壓與振蕩器產生的三角波進行比較。當三角波電壓低于誤差電壓時，PWM比較器輸出高電平；當三角波電壓高于誤差電壓時，輸出低電平。這樣就生成了寬度與誤差電壓成比例的PWM脈沖。誤差電壓越高，輸出脈沖的占空比就越大；反之，占空比越小。

4. PWM鎖存器

PWM鎖存器的作用是防止出現多重脈沖，確保每個振蕩周期只產生一個PWM脈沖。一旦PWM比較器輸出的脈沖被終止，鎖存器會保持輸出關閉狀態，直到下一個振蕩周期的開始。這提高了PWM信號的可靠性和穩定性。

5. 死區時間控制

在推挽式或全橋等拓撲結構中，兩個開關管交替導通。為了防止兩個開關管同時導通造成短路（直通），SG3525提供了可調的死區時間控制功能。通過在Pin 5 (CT) 和 Pin 7 (Discharge) 之間連接一個電阻，可以精確設置輸出脈沖之間的非導通時間，從而保護功率器件。

6. 輸出級

SG3525具有兩路推挽式輸出（OUT A, OUT B，即Pin 11和Pin 14），這兩路輸出是互補的PWM信號，可以直接驅動功率MOSFET或IGBT的柵極，省去了額外的柵極驅動電路。輸出級采用圖騰柱（Totem-Pole）設計，具有強大的拉電流和灌電流能力，確保對功率管的快速充放電，提高開關速度和效率。

SG3525引腳功能詳解

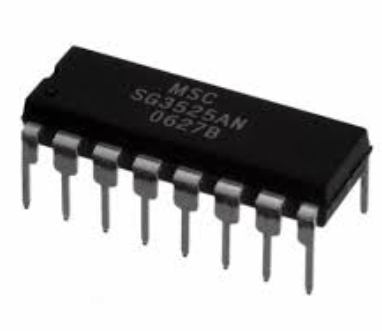

SG3525通常采用16引腳的DIP（雙列直插）或SOIC（小外形集成電路）封裝。了解每個引腳的功能對于正確使用SG3525至關重要。

1. INV (Inverting Input, 反相輸入)

這是誤差放大器的反相輸入端。通常連接到反饋網絡的分壓點，用于感測輸出電壓。

2. NI (Non-Inverting Input, 同相輸入)

這是誤差放大器的同相輸入端。通常連接到SG3525內部的5.1V基準電壓，或者通過電阻分壓器連接到外部參考電壓，用于設定所需的輸出電壓。

3. SYNC (Synchronization, 同步)

此引腳用于外部同步。可以將多個SG3525芯片同步到一個外部時鐘信號，或者在主從模式下作為從機與主機同步，以實現多相或多通道電源設計。如果未使用同步功能，此引腳通常懸空。

4. OSC OUT (Oscillator Output, 振蕩器輸出)

此引腳輸出內部振蕩器的三角波或鋸齒波信號。通常不直接用于外部連接，但在某些特殊應用中可能用于監測振蕩器波形。

5. CT (Timing Capacitor, 定時電容)

此引腳連接外部定時電容Ct。Ct與Rt共同決定振蕩頻率。

6. RT (Timing Resistor, 定時電阻)

此引腳連接外部定時電阻Rt。Rt與Ct共同決定振蕩頻率。

7. DISCHARGE (放電)

此引腳連接死區時間設置電阻Rd（連接到Pin 5, CT），同時也是內部振蕩器對定時電容Ct進行放電的路徑。通過調整Rd可以控制死區時間，防止推挽輸出直通。

8. SS (Soft Start, 軟啟動)

此引腳連接一個外部軟啟動電容Cs。在電源啟動時，Cs會逐漸充電，使得PWM占空比從零緩慢增加到設定值，從而限制啟動電流，避免沖擊。當此引腳的電壓低于約0.8V時，輸出被禁止。

9. COMP (Compensation, 補償)

這是誤差放大器的輸出端，也是補償網絡連接點。通過連接外部RC網絡，可以對控制環路進行頻率補償，以確保電源系統的穩定性和快速響應。

10. SHUTDOWN (關斷)

此引腳是外部關斷控制輸入。當該引腳被拉高（例如連接到5V或更高電壓）時，PWM鎖存器立即被置位，兩個輸出驅動器被禁止，實現快速關斷。同時，軟啟動電容Cs會被快速放電，以便下次啟動時進行軟啟動。此功能可用于過流保護、過壓保護或其他故障條件下的緊急關斷。

11. OUT A (Output A, 輸出A)

PWM輸出之一，通常用于驅動推挽或半橋/全橋拓撲中的一個功率開關管。

12. VCC (Supply Voltage, 供電電壓)

SG3525的電源輸入引腳，工作電壓范圍通常為8V至35V。

13. GND (Ground, 接地)

地線引腳。

14. OUT B (Output B, 輸出B)

PWM輸出之二，與OUT A互補，用于驅動推挽或半橋/全橋拓撲中的另一個功率開關管。

15. VC (Collector Voltage, 集電極電壓)

此引腳為內部輸出驅動晶體管的集電極供電，通常連接到高于VCC的電源電壓（例如，如果VCC是12V，VC可以是15V或更高，最高35V），以提供更強的柵極驅動能力。為了獲得最佳驅動性能，建議VC電壓高于VCC。

16. VREF (Reference Voltage, 參考電壓)

SG3525內部的5.1V精密基準電壓輸出引腳，可用于誤差放大器的同相輸入端，或為其他外部電路提供穩定的參考電壓。

SG3525內部功能模塊及詳細工作流程

SG3525的內部結構高度集成，包含了多個功能模塊，它們協同工作，共同完成PWM控制任務。

1. 5.1V精密基準電壓源

SG3525內置了一個經過精確修整的5.1V基準電壓源，其精度可達±1%。這個基準電壓是整個控制系統穩定運行的基礎，它為誤差放大器提供了精確的參考，確保輸出電壓的穩定性和精度。在許多應用中，它可以直接作為誤差放大器同相輸入端的參考電壓，無需外部電阻分壓，簡化了電路設計。

2. 欠壓鎖定 (UVLO) 電路

欠壓鎖定電路用于監測VCC供電電壓。當VCC低于預設的閾值（例如8V左右）時，UVLO電路會禁止SG3525的所有內部電路工作，并使輸出保持關閉狀態，同時軟啟動電容會被放電。這可以防止在電源電壓過低時芯片誤動作或輸出不穩定的脈沖，從而保護下游電路。一旦VCC恢復到正常工作范圍，并且具備一定的遲滯電壓（通常為500mV左右）以防止振蕩，芯片才會正常啟動。

3. 振蕩器與死區時間控制

振蕩器由RT、CT和DISCHARGE引腳上的電阻和電容配置。它產生一個頻率穩定的三角波形，該波形是PWM生成的基礎。

• RT (定時電阻)：設置振蕩器充電電流和放電電流的一部分，影響振蕩周期。

• CT (定時電容)：在RT和DISCHARGE引腳的共同作用下，CT進行充放電，形成三角波形。

• DISCHARGE (放電引腳)：連接的死區時間電阻控制CT放電的速度。放電時間越長，死區時間就越大。死區時間的引入對于推挽式輸出至關重要，它確保了在輸出管切換時，兩個輸出脈沖之間存在一個短暫的非導通間隔，從而避免了功率開關管的直通現象，極大地提高了電路的可靠性。

4. 誤差放大器

誤差放大器是一個高性能運算放大器，用于比較實際輸出電壓與期望的參考電壓。

• 反相輸入 (INV, Pin 1)：通常連接到經過電阻分壓的電源輸出電壓，反映實際輸出電壓。

• 同相輸入 (NI, Pin 2)：通常連接到內部5.1V基準電壓或外部參考電壓，代表期望的輸出電壓。 誤差放大器的輸出（COMP, Pin 9）電壓會根據兩者之間的差異進行調整。如果輸出電壓低于設定值，誤差放大器輸出電壓會升高；如果高于設定值，則會降低。這個誤差信號直接送入PWM比較器。

5. PWM比較器

PWM比較器負責將誤差放大器的輸出電壓（COMP）與振蕩器的三角波形進行比較。

• 當COMP電壓高于三角波電壓時，比較器輸出高電平。

• 當COMP電壓低于三角波電壓時，比較器輸出低電平。 這樣，比較器就生成了脈沖寬度與COMP電壓成正比的PWM脈沖。COMP電壓越高，脈沖寬度越大，即占空比越大。

6. PWM鎖存器

PWM鎖存器在PWM比較器之后。它的作用是確保在每個振蕩周期內只產生一個PWM脈沖。一旦PWM比較器輸出了一個脈沖并被終止（例如，當過流保護觸發時），PWM鎖存器會被置位，并保持輸出關閉狀態，直到下一個時鐘脈沖（即下一個振蕩周期開始）到來時才被復位。這有效防止了在瞬態或故障條件下產生多個不受控制的脈沖，提高了系統的魯棒性。

7. 軟啟動電路

軟啟動功能是通過在SS引腳（Pin 8）上連接一個外部電容實現的。當芯片啟動時，內部的一個恒流源會緩慢地對這個軟啟動電容充電。軟啟動電容上的電壓會逐漸升高，并控制PWM比較器的一個輸入，使得PWM占空比從0逐漸增加到由誤差放大器設定的正常工作值。這種漸進式的啟動方式有效地抑制了電源啟動時的浪涌電流，減少了對輸入電源和功率器件的沖擊，延長了設備壽命。

8. 關斷電路

SG3525提供了兩種關斷方式：

• 快速關斷 (SHUTDOWN, Pin 10)：當SHUTDOWN引腳被拉高時（例如，通過外部故障檢測電路），PWM鎖存器會被立即置位，導致輸出脈沖立即停止。同時，軟啟動電容Cs會被內部電流源快速放電。這種方式適用于需要快速切斷輸出的緊急情況，例如過流或過壓故障。

• 逐脈沖關斷 (Pulse-by-Pulse Shutdown)：此功能是PWM鎖存器的一部分。當PWM脈沖由于任何原因（例如，過流比較器觸發）而提前終止時，鎖存器會保持輸出關閉，直到下一個時鐘周期開始。

9. 輸出驅動器

SG3525的輸出級（OUT A, Pin 11 和 OUT B, Pin 14）是推挽式（Totem-Pole）結構，具有強大的驅動能力（通?？商峁┏^200mA的峰值電流）。這意味著它可以直接驅動大多數功率MOSFET或IGBT的柵極，而無需額外的柵極驅動芯片。OUT A和OUT B輸出互補的PWM信號，非常適合于半橋、全橋或推挽等拓撲結構的開關電源。它們采用NOR邏輯，即當輸出關閉時，輸出為低電平。VC引腳（Pin 15）為輸出驅動晶體管提供更高的電壓，從而增強驅動能力，確保功率管的快速導通和關斷。

SG3525典型應用

SG3525因其多功能性和可靠性，被廣泛應用于各種電源管理和功率轉換領域。

1. 開關電源 (SMPS)

SG3525最常見的應用就是作為開關電源的PWM控制器。它可以用于各種拓撲結構，如：

• 推挽式轉換器 (Push-Pull Converters)：SG3525的雙路互補輸出非常適合驅動推挽式變壓器初級繞組，實現高效的DC-DC轉換。

• 半橋轉換器 (Half-Bridge Converters)：SG3525的互補輸出可以驅動半橋結構中的兩個功率開關管，常用于中高功率應用。

• 全橋轉換器 (Full-Bridge Converters)：通過外部邏輯或兩個SG3525芯片的組合，可以實現全橋拓撲，適用于更高功率的應用。

• 正激轉換器 (Forward Converters)：雖然SG3525的推挽輸出更常用，但它也可以通過適當?shù)耐獠侩娐放渲糜糜诳刂普まD(zhuǎn)換器。

2. 逆變器 (Inverters)

SG3525是設計DC-AC逆變器的理想選擇，尤其是在修正弦波或方波逆變器中。它通過控制MOSFET的開關，將直流電壓轉換為交流電壓。例如，在12V或24V直流輸入轉換為220V交流輸出的家庭或車載逆變器中，SG3525經常作為核心控制器，控制H橋電路驅動變壓器。

3. DC-DC轉換器

除了開關電源，SG3525也常用于其他類型的DC-DC轉換器，如需要精確電壓或電流調節的場合。例如，在電池充電器中，SG3525可以控制功率級，實現恒壓恒流充電。

4. 電機驅動

雖然不是其主要應用，但在一些簡單的直流無刷電機驅動電路中，SG3525也可用于產生PWM信號來控制電機速度。

SG3525設計考量

在使用SG3525進行電路設計時，需要考慮以下幾個關鍵因素，以確保電路的性能、穩定性和可靠性。

1. 振蕩頻率與死區時間設置

• 振蕩頻率：根據應用需求（如效率、紋波、磁性元件尺寸等）選擇合適的振蕩頻率。較高的頻率可以減小磁性元件的體積，但也會增加開關損耗。通過Rt和Ct的組合來設定。

• 死區時間：死區時間設置對于推挽式或橋式拓撲至關重要。需要根據所選功率開關器件的開關特性（上升/下降時間）來合理設置。死區時間過短可能導致直通，而過長則會降低效率。通常通過在CT和DISCHARGE引腳之間串聯一個電阻來調整死區時間。

2. 誤差放大器補償

誤差放大器是控制環路的組成部分，其穩定性直接影響輸出的穩定性。需要設計合適的補償網絡（通常是RC網絡連接在COMP引腳到地之間），以確保閉環系統的增益裕度和相位裕度滿足要求，防止振蕩或響應過慢。補償網絡的參數取決于電源拓撲、開關頻率、輸出濾波器的特性以及負載變化范圍。

3. 軟啟動時間

軟啟動時間由SS引腳上的外部電容決定。合適的軟啟動時間可以有效抑制啟動電流，避免對輸入電源和功率器件的沖擊。軟啟動時間過短可能導致較大的啟動電流，過長則會延長啟動過程。

4. 供電與驅動能力

• VCC供電：確保VCC電壓在8V至35V的正常工作范圍內。電源應具備足夠的電流能力以滿足SG3525的自身功耗和驅動功率管的需求。

• VC驅動電壓：VC引腳通常連接到比VCC高的電壓，以提供更強的柵極驅動能力。選擇合適的VC電壓可以優化功率管的開關速度，降低開關損耗。但也要注意VC電壓不能超過芯片最大額定值。

• 柵極驅動回路：盡管SG3525內部有強大的驅動能力，但在驅動大功率MOSFET時，仍需考慮柵極電阻的選擇。合適的柵極電阻可以限制柵極電流，抑制振蕩，并控制開關速度，從而平衡效率和EMI。

5. 保護功能

充分利用SG3525內置的保護功能：

• 欠壓鎖定 (UVLO)：確保電源在輸入電壓過低時不會誤動作。

• 軟啟動：防止啟動電流過大。

• 關斷 (SHUTDOWN)：集成外部故障檢測電路，例如過流、過壓或過溫保護，并將故障信號連接到SHUTDOWN引腳，實現快速、安全的關斷。

• 過流保護：雖然SG3525沒有內置電流檢測比較器，但可以通過外部電流互感器或分流電阻檢測電流，并通過誤差放大器或?qū)Ｓ帽容^器（連接到SHUTDOWN或COMP）實現過流保護。

6. PCB布局與接地

良好的PCB布局對于開關電源的性能至關重要。

• 大電流回路：功率回路（輸入、開關管、變壓器、輸出）應盡量短粗，以減小寄生電感和電阻。

• 小信號回路：控制信號和反饋信號應與大電流回路隔離，避免噪聲干擾。

• 接地：采用單點接地或星形接地，將數字地、模擬地、功率地分開，并在適當位置連接，以減小地線噪聲。SG3525的GND引腳應靠近其供電電容。

7. 熱管理

盡管SG3525自身功耗不高，但在高溫環境下或驅動較大功率器件時，仍需關注其熱耗散。如果長時間工作在高溫下，可能影響芯片的壽命和穩定性。對于外部功率器件，熱管理更為關鍵，需要合適的散熱片。

SG3525與其他PWM控制器的比較

SG3525是市場上非常流行且經典的PWM控制器之一，但也有許多其他類型的PWM控制器可供選擇。了解SG3525的優勢和劣勢有助于在設計中做出合適的選擇。

SG3525的優勢：

• 高集成度與低外部元件數量：SG3525集成了振蕩器、誤差放大器、PWM比較器、鎖存器、軟啟動、欠壓鎖定和雙路推挽輸出驅動器等多個功能模塊，大大簡化了外部電路設計，降低了物料成本和PCB面積。

• 寬工作電壓范圍：8V至35V的VCC工作范圍使其適用于多種應用，無論是低壓還是中壓系統。

• 精密基準電壓：內置的5.1V±1%精密基準電壓源，提供了高精度的參考，有利于實現高穩定性的輸出。

• 可調死區時間：靈活的死區時間調整功能對于推挽和橋式拓撲至關重要，它能有效防止直通，保護功率器件。

• 強大的輸出驅動能力：雙路圖騰柱輸出可提供200mA以上的峰值電流，能夠直接驅動大多數MOSFET和IGBT，省去了額外的驅動級。

• 軟啟動功能：內置軟啟動電路，有效抑制了啟動時的浪涌電流，提高了系統的可靠性。

• 同步功能：SYNC引腳的存在使得多個SG3525可以同步工作，或與外部時鐘同步，便于多相電源或更復雜系統的設計。

• 脈沖逐個關斷與快速關斷：提供了多重保護機制，能夠快速響應故障，增強了系統的安全性。

• 成熟可靠：作為一款經典芯片，SG3525經過了市場和時間的檢驗，擁有豐富的應用經驗和資料，容易上手和調試。

SG3525的劣勢或局限性：

• 電流模式控制缺失：SG3525是一款電壓模式PWM控制器。在電壓模式下，控制環路對輸入電壓變化和負載瞬變響應相對較慢，需要更復雜的補償網絡來確保穩定性。相比之下，電流模式PWM控制器（如UC384X系列、UC3825等）具有逐周期限流、更快的瞬態響應和簡化補償?shù)葍?yōu)點。

• 頻率范圍相對有限：SG3525的振蕩頻率范圍通常為100Hz至400kHz（某些版本可達500kHz）。對于一些需要MHz級別高頻開關的應用，SG3525可能無法滿足要求，需要選擇更高頻率的控制器。

• 沒有內置過流比較器：雖然有SHUTDOWN引腳可用于外部過流保護，但SG3525本身沒有集成的過流比較器直接進行逐周期限流或關斷，需要額外的外部電路實現。

• 單片集成度的權衡：雖然高集成度是優勢，但也意味著某些特定功能可能不如專用的外部芯片強大。例如，其驅動能力雖然夠用，但對于非常大功率的MOSFET，可能仍需要額外的驅動芯片來提供更強的瞬態電流或隔離。

• 特定拓撲優化：SG3525的互補輸出更適合于推挽、半橋或全橋等變壓器隔離型拓撲。對于一些非隔離型拓撲（如Boost、Buck），雖然也能使用，但可能需要額外的邏輯或不同的連接方式。

與TL494的比較：

TL494是另一款非常流行的PWM控制器，與SG3525經常被拿來比較。

• TL494：更老牌，集成度稍低，功能相對簡單，通常需要更多的外部元件。其輸出驅動能力相對較弱，可能需要外部驅動晶體管。但它具有兩個內部誤差放大器，有時在多路輸出或復雜控制中更具靈活性。價格通常更低。

• SG3525：功能更完善，驅動能力更強，外部元件更少，更易于設計高性能的推挽和橋式開關電源。在啟動和保護功能方面也更強大。

總的來說，SG3525在許多中低功率的開關電源和逆變器應用中仍是一個非常優秀且具有成本效益的選擇。它提供了良好的性能和可靠性，并且設計起來相對簡單。對于追求更高開關頻率、更復雜保護功能或電流模式控制的應用，可能需要考慮更現代或更專業的PWM控制器。

SG3525常見問題與故障排除

在使用SG3525進行電路設計和調試過程中，可能會遇到一些常見問題。了解這些問題的原因和排除方法有助于提高效率。

1. 無PWM輸出或輸出不穩定

• 供電電壓問題：檢查VCC（Pin 12）和VC（Pin 15）電壓是否在正常工作范圍內（VCC 8-35V，VC通常高于VCC且最高35V）。如果電壓過低，SG3525的欠壓鎖定(UVLO)電路會禁止輸出。

• 軟啟動電容充電問題：檢查SS（Pin 8）引腳上的軟啟動電容Cs是否正常連接，以及是否存在漏電或短路。如果Cs無法正常充電，PWM輸出可能無法上升或根本沒有。

• 振蕩器未起振：檢查Rt（Pin 6）和Ct（Pin 5）的連接和數值是否正確。使用示波器檢查OSC OUT（Pin 4）是否有正常的三角波或鋸齒波形。錯誤的Rt/Ct值或連接問題會導致振蕩器不工作。

• SHUTDOWN引腳被觸發：檢查SHUTDOWN（Pin 10）引腳電壓。如果該引腳被拉高（例如，超過2V），芯片會進入關斷模式，沒有PWM輸出。檢查外部保護電路是否誤動作。

• PWM鎖存器被鎖存：在某些故障情況下（如過流），PWM鎖存器可能被置位，導致輸出停止。檢查是否有瞬間的過流或尖峰信號觸發了內部保護。

• 誤差放大器問題：檢查INV（Pin 1）和NI（Pin 2）的輸入電壓是否正常。如果反饋回路斷開或錯誤，誤差放大器可能輸出異常電壓，導致PWM無法生成。

• 接地問題：不正確的接地可能導致噪聲干擾，影響內部比較器的正常工作，從而導致PWM輸出不穩定或抖動。

2. 輸出占空比不正確或無法調節

• 參考電壓問題：檢查VREF（Pin 16）是否輸出穩定的5.1V基準電壓。如果參考電壓不準確或存在噪聲，會影響PWM的基準。

• 誤差放大器反饋問題：檢查反饋回路（INV和NI引腳）的連接。反饋電阻分壓比是否正確，是否存在虛焊或接觸不良。確保NI引腳連接到正確的參考電壓。

• 補償網絡問題：COMP（Pin 9）上的補償網絡設計不當可能導致控制環路不穩定，表現為占空比波動或無法穩定在期望值。需要根據負載和輸出濾波器的特性重新設計補償。

• 負載過輕或無負載：在某些電源拓撲中，如果負載過輕或沒有負載，控制環路可能無法正常工作，導致占空比異常。

3. 功率開關管發熱嚴重或損壞

• 死區時間設置不當：這是推挽或橋式拓撲中最常見的問題。如果死區時間設置過小，兩個功率開關管可能出現直通現象，導致短路電流，從而使開關管發熱嚴重甚至損壞。檢查DISCHARGE（Pin 7）上的死區時間電阻是否正確，并使用示波器觀察OUT A和OUT B的波形，確認是否存在交疊。

• 柵極驅動能力不足：盡管SG3525有較強的驅動能力，但對于大功率或高Cgs的MOSFET，其驅動能力可能仍顯不足。這會導致MOSFET柵極充放電慢，開關時間延長，從而增加開關損耗和發熱?？梢試L試提高VC電壓或優化柵極電阻。

• 過載或短路：電源輸出過載或短路會導致功率級電流過大，功率管承受巨大壓力而發熱損壞。應確保有過流保護功能并正常工作。

• 開關管選擇不當：功率開關管的耐壓、電流和開關速度不符合設計要求，也可能導致發熱或損壞。

4. 噪聲和EMI問題

• 不合理的PCB布局：大電流回路、高頻信號線和控制信號線相互干擾，是產生EMI的主要原因。應優化布局，縮短大電流回路，將敏感信號線遠離噪聲源，并確保良好的接地。

• 旁路電容不足：VCC和VC引腳附近的去耦電容不足，可能導致電源紋波和噪聲。應放置足夠容量和適當ESR值的旁路電容。

• 柵極驅動回路的振蕩：不恰當?shù)臇艠O電阻可能導致柵極驅動波形振蕩，從而影響開關管的正常開關。

5. 啟動問題

• 軟啟動電容過大：軟啟動電容Cs過大會導致啟動時間過長，甚至在欠壓鎖定解除后，軟啟動電壓仍在低位，使PWM占空比無法正常升高。

• SHUTDOWN引腳未復位：在關機后重新啟動時，如果SHUTDOWN引腳仍然處于高電平，或者未能及時拉低，芯片將無法正常啟動。

調試技巧：

• 示波器：示波器是調試SG3525電路最重要的工具。用于觀察振蕩器波形（Pin 4）、PWM輸出波形（Pin 11, 14）、誤差放大器輸出（Pin 9）、軟啟動波形（Pin 8）以及功率管柵極電壓和漏源電壓。

• 萬用表：用于測量各引腳的直流電壓，判斷供電和偏置是否正常。

• 假負載：在測試過程中使用合適的假負載，避免在空載或輕載時出現異常。

• 逐級排查：從供電開始，逐步檢查振蕩器、軟啟動、誤差放大器、PWM比較器、鎖存器，最后到輸出級，逐級確認每個功能模塊是否正常工作。

通過仔細分析這些常見問題，并結合測量工具進行診斷，通常能夠有效地排除SG3525電路中的故障。

總結與展望

SG3525作為一款經典的脈寬調制控制器，憑借其高集成度、優異的性能和強大的通用性，在開關電源、逆變器等領域占據了重要的地位。從其內部精密的振蕩器、誤差放大器、PWM比較器到完善的軟啟動、欠壓鎖定和關斷保護功能，都體現了其在電源管理方面的強大能力。它簡化了復雜的電源設計，降低了外部元件數量，并提供了靈活的參數調整空間，使得工程師能夠高效地實現穩定、可靠的電源解決方案。

盡管半導體技術日新月異，涌現出更多高性能、高頻率、集成更多保護功能（如內置過流比較器、數字控制接口等）的PWM控制器，但SG3525憑借其成熟的設計、可靠的性能以及相對較低的成本，在許多中低功率和對成本敏感的應用中依然是不可替代的選擇。尤其是在DIY項目、業余電子愛好以及教育領域，SG3525因其易于理解和上手，仍然受到廣泛歡迎。

未來，隨著電力電子技術的發展，對電源轉換效率、功率密度和智能化程度的要求會越來越高。雖然SG3525可能不會成為未來最前沿的控制器，但其作為PWM控制器的基礎原理和設計思想，將繼續在各種新型控制器中得到體現和演進。深入理解SG3525，不僅能幫助我們設計出實用的電源電路，更能為我們理解更高級別的電源管理芯片打下堅實的基礎。

總而言之，SG3525是一款值得所有電子工程師和愛好者深入學習和掌握的經典芯片。它的應用范圍之廣，功能之完善，都使其在電源技術發展史上留下了濃墨重彩的一筆。
