BL9342基礎知識詳解

BL9342通常指的是普瑞遜電子（Pericom Semiconductor），該公司已于2015年被**迪恩仕半導體（Diodes Incorporated）收購，旗下一款非常常見的低壓差線性穩壓器（Low Dropout Regulator, LDO）**產品系列。在電子元器件領域，型號中包含“BL”前綴的芯片很多，但結合“9342”這個數字，最常見的且具有廣泛應用的就是Pericom（現Diodes）的BL9342系列。

什么是低壓差線性穩壓器（LDO）？

為了更好地理解BL9342，首先需要了解LDO的基本概念。LDO是一種特殊的線性穩壓器，其主要特點是輸入電壓與輸出電壓之間的**壓差（Dropout Voltage）**非常小。

線性穩壓器的工作原理是通過調整串聯調整管（通常是BJT或MOSFET）的導通電阻來穩定輸出電壓。它將高于目標輸出電壓的輸入電壓“降壓”到所需的穩定輸出電壓，并將多余的能量以熱量的形式散失掉。

LDO相對于傳統的線性穩壓器，在保持輸出電壓穩定的同時，能夠容忍更小的輸入-輸出電壓差。這意味著即使輸入電壓略高于所需的輸出電壓，LDO也能正常工作并提供穩定的輸出。這個特性使得LDO在電池供電、低功耗以及對空間有限制的應用中非常受歡迎，因?yàn)樗梢宰畲笙薅鹊乩秒姵仉妷?，延長電池壽命，并減少散熱需求。

LDO的核心組成部分包括：

• 基準電壓源（Voltage Reference）：提供一個高精度、溫度穩定的電壓基準，它是輸出電壓準確性的基礎。

• 誤差放大器（Error Amplifier）：比較基準電壓與經過分壓的輸出電壓，并生成一個誤差信號。

• 串聯調整管（Pass Element）：通常是PMOSFET或NPN晶體管，它根據誤差放大器的指令來調整自身的導通電阻，從而控制流向負載的電流，維持輸出電壓穩定。PMOSFET的LDO通常具有更低的壓差，因此在低壓應用中更受歡迎。

• 反饋分壓網絡（Feedback Resistor Divider）：將輸出電壓按比例反饋給誤差放大器，用于與基準電壓進行比較。

• 保護電路（Protection Circuitry）：包括過流保護（OCP）、過溫保護（OTP）和短路保護等，用于保護LDO芯片和下游電路免受損壞。

BL9342系列LDO的特點與優勢

BL9342系列作為L(zhǎng)DO產品，繼承了LDO的共性優點，并在此基礎上擁有自身的特點。雖然具體的參數會因不同的子型號而異，但通常BL9342系列會具有以下典型特征：

• 低壓差（Low Dropout Voltage）：這是BL9342作為L(zhǎng)DO最核心的優勢。其壓差可能低至幾十毫伏（mV），例如在特定負載電流下可能只有150mV甚至更低。這使得它非常適合電池供電的便攜式設備，因?yàn)樗梢栽陔姵仉妷合陆档浇咏栎敵鲭妷簳r(shí)仍然保持穩定供電，有效延長了電池的使用壽命。

• 高輸出精度（High Output Voltage Accuracy）：BL9342系列通常能提供較高精度的輸出電壓，例如±1%或±2%的精度。這意味著在各種工作條件下（如輸入電壓變化、負載電流變化、溫度變化等），其輸出電壓都能保持在設定的目標值附近，為下游敏感電路提供穩定的電源。

• 低靜態電流（Low Quiescent Current, Iq）：靜態電流是指LDO在空載（或輕載）時，自身消耗的電流。BL9342系列通常具有非常低的靜態電流，例如只有幾十微安（μA）甚至更低。這對于電池供電的應用至關重要，因?yàn)樗茏畲笙薅鹊販p少LDO自身的功耗，進一步延長電池使用時間。

• 寬輸入電壓范圍（Wide Input Voltage Range）：BL9342系列通常支持相對較寬的輸入電壓范圍，例如從2V到6V。這使得它能夠適應多種電源輸入，例如單節鋰離子電池、兩節干電池或USB電源等。

• 多種固定輸出電壓或可調輸出電壓（Fixed or Adjustable Output Voltage）：BL9342系列通常提供多種固定輸出電壓版本，例如1.8V、2.5V、3.0V、3.3V等，以滿足不同應用的需求。某些子型號也可能提供可調輸出電壓版本，通過外部電阻分壓網絡來設定輸出電壓，增加了設計的靈活性。

• 良好的瞬態響應（Good Transient Response）：瞬態響應是指LDO在輸入電壓或負載電流突然變化時，輸出電壓能夠多快地恢復到穩定狀態。BL9342系列通常具有良好的瞬態響應性能，這意味著它能夠快速應對負載變化，有效抑制輸出電壓的瞬時波動，確保下游電路的穩定運行。

• 內置保護功能（Built-in Protection Features）：為了提高系統的可靠性和安全性，BL9342通常會集成多種保護功能，例如：

• 過流保護（Over-Current Protection, OCP）：當輸出電流超過設定閾值時，LDO會自動限制電流輸出，防止損壞LDO本身和下游負載。

• 過溫保護（Over-Temperature Protection, OTP）：當芯片內部溫度超過安全閾值時，LDO會自動關斷，防止熱損壞。

• 短路保護（Short-Circuit Protection）：當輸出端發生短路時，LDO能夠自動進入保護狀態，限制電流并防止損壞。

• 反向電流保護（Reverse Current Protection）：某些高端LDO還會具備反向電流保護，防止電流從輸出端倒灌到輸入端。

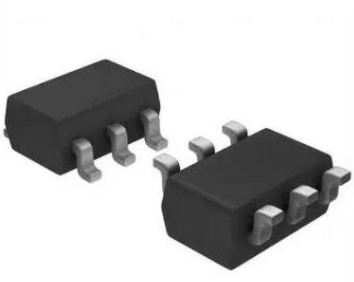

• 多種封裝形式（Various Package Types）：為了適應不同的空間和散熱需求，BL9342系列通常提供多種標準封裝形式，如SOT-23、SOT-89、SC-70、DFN等。這些小尺寸封裝非常適合空間受限的便攜式電子產品。

• 低噪聲（Low Noise）：在對電源噪聲敏感的應用中，例如音頻電路、射頻電路或傳感器接口，LDO的低噪聲特性非常重要。BL9342系列通常會強調其低輸出噪聲，以確保干凈穩定的電源。

• 電源抑制比（Power Supply Rejection Ratio, PSRR）：PSRR衡量LDO抑制輸入電源紋波的能力。BL9342系列通常具有較高的PSRR，這意味著即使輸入電源存在一定的噪聲和紋波，LDO也能有效濾除，提供更純凈的輸出電壓。

BL9342系列的應用領域

憑借上述優點，BL9342系列LDO被廣泛應用于各種電子設備中，常見的應用包括：

• 電池供電的便攜式設備：智能手機、平板電腦、數碼相機、藍牙耳機、可穿戴設備（如智能手表、健身追蹤器）等。LDO的低壓差和低靜態電流特性對于延長電池續航至關重要。

• 低功耗應用：物聯網（IoT）設備、無線傳感器網絡節點、智能家居設備等。這些設備通常需要長時間由電池供電，LDO的效率優勢凸顯。

• 醫療電子設備：血糖儀、血壓計、助聽器等。對電源穩定性和噪聲有較高要求。

• 消費電子產品：DVD播放器、機頂盒、電視、路由器、調制解調器等。用于為內部的數字電路、模擬電路或特定功能模塊供電。

• 汽車電子：車載信息娛樂系統、ADAS（高級駕駛輔助系統）中的傳感器供電。雖然汽車環境復雜，但LDO在某些低功耗或噪聲敏感的子系統中仍有應用。

• 工業控制：傳感器、控制器、儀表等，為低功耗或噪聲敏感的數字和模擬電路提供穩定電源。

• 通信設備：基站、路由器、交換機中的低噪聲電源。

• FPGA/DSP供電：為FPGA、DSP等高集成度芯片的內核電壓、I/O電壓等提供穩定的低壓電源。

• LED驅動：在某些低功率LED驅動應用中，LDO可以提供恒定電壓來驅動LED。

如何選擇合適的BL9342子型號？

選擇BL9342系列中的具體子型號時，需要根據應用需求考慮以下幾個關鍵參數：

1. 輸出電壓（Output Voltage）：根據下游負載所需的電壓選擇固定輸出電壓型號或可調輸出電壓型號。

2. 最大輸出電流（Maximum Output Current）：確保LDO能夠提供負載所需的最大電流。通常BL9342系列提供從幾十毫安到幾百毫安的輸出電流能力。

3. 輸入電壓范圍（Input Voltage Range）：LDO的輸入電壓必須高于其所需的輸出電壓加上壓差。

4. 壓差（Dropout Voltage）：特別是在電池供電應用中，壓差越小越好，以最大限度地利用電池能量。

5. 靜態電流（Quiescent Current）：對于電池供電或低功耗應用，靜態電流越低越好。

6. 封裝類型（Package Type）：根據電路板空間、散熱要求和焊接工藝選擇合適的封裝。

7. 瞬態響應（Transient Response）：對于負載電流變化頻繁的應用，需要關注LDO的瞬態響應性能。

8. 電源抑制比（PSRR）和輸出噪聲（Output Noise）：對于噪聲敏感的應用，這些參數很重要。

9. 保護功能（Protection Features）：根據應用對安全性和可靠性的要求，確認是否具備所需的過流、過溫、短路等保護功能。

10. 溫度范圍（Operating Temperature Range）：確保LDO能在預期工作溫度范圍內穩定運行。

設計注意事項

在使用BL9342或其他任何LDO時，有一些通用的設計考慮事項：

• 輸入電容（Input Capacitor）：通常需要在LDO的輸入端放置一個旁路電容，以濾除輸入電源的噪聲，并提供瞬時電流，改善瞬態響應。這個電容通常是陶瓷電容（X5R或X7R），容量范圍從0.1μF到10μF，且應盡可能靠近LDO的輸入引腳放置。

• 輸出電容（Output Capacitor）：LDO的穩定性通常高度依賴于輸出電容。輸出電容不僅可以平滑輸出電壓，還能改善瞬態響應和抑制振蕩。大多數LDO設計都要求使用特定ESR（等效串聯電阻）范圍的陶瓷電容。如果ESR過高或過低，都可能導致LDO不穩定甚至振蕩。應按照數據手冊推薦的容量和ESR范圍進行選擇，并將其放置在LDO的輸出引腳附近。

• 散熱（Thermal Management）：盡管LDO的壓差較低，但它仍然是一種線性器件，會以熱量的形式耗散多余的功率。功耗可以通過以下公式估算：Pdiss=(VIN?VOUT)×IOUT。如果功耗較高，需要考慮LDO封裝的散熱能力和PCB的散熱設計，例如增加銅面積作為散熱片。如果芯片過熱，可能會觸發過溫保護，導致LDO關斷。

• 布局布線（Layout Considerations）：良好的PCB布局對于LDO的性能至關重要。應盡量縮短輸入和輸出電容到LDO引腳的走線長度，減少寄生電感和電阻。大電流路徑應寬闊，以減少電壓降和散熱。

• 接地（Grounding）：確保良好的接地平面，將所有接地連接點匯聚到一點，以避免地彈和噪聲耦合。

• 瞬態響應測試：在原型階段，應測試LDO在輸入電壓和負載電流變化時的瞬態響應，確保其滿足系統要求。

• 噪聲測試：對于噪聲敏感的應用，應使用示波器或頻譜分析儀測量LDO的輸出噪聲，確保其在可接受的范圍內。

總結

BL9342系列是普瑞遜電子（現迪恩仕半導體）推出的一款經典的低壓差線性穩壓器系列。它以其低壓差、高精度、低靜態電流、良好的瞬態響應和豐富的保護功能，在各類需要穩定、高效、緊湊電源解決方案的電子產品中扮演著重要的角色。從最常見的智能手機、物聯網設備到工業和醫療應用，BL9342及其同類LDO芯片為現代電子設備提供了可靠的電源基礎。理解LDO的工作原理、BL9342的特點以及在設計中需要考慮的因素，對于有效地將其應用于各種電子系統至關重要。
