TXB0108PWR 基礎知識詳解

TXB0108PWR 是一款由德州儀器（Texas Instruments, TI）生產的 8位、單電源、雙向電壓電平轉換器。它主要用于在具有不同電源電壓的系統之間進行數字信號的電平轉換，解決不同邏輯電平兼容性的問題。在當今的電子設計中，混合電壓系統越來越常見，例如微控制器可能工作在3.3V，而外設模塊可能需要1.8V或5V。在這種情況下，TXB0108PWR 就顯得尤為重要，它能夠確保不同電壓域之間的信號可靠傳輸，避免損壞器件或?qū)е峦ㄐ佩e(cuò)誤。

1. 什么是電壓電平轉換器？為何需要它？

電壓電平轉換器，顧名思義，是一種能夠?qū)?shù)字信號的電壓電平從一個值轉換到另一個值的器件。在現代電子系統中，由于芯片制造工藝和功耗需求的不同，同一系統內的不同組件可能采用不同的工作電壓。例如：

• 低功耗需求： 許多新型處理器和存儲器為了降低功耗，會選擇較低的工作電壓（如1.2V、1.8V）。

• 兼容性問題： 許多傳統的或遺留的器件可能仍然工作在較高的電壓（如3.3V、5V）。

• 接口標準： 不同的通信接口標準（如I2C、SPI、UART）可能規定了不同的電壓電平。

如果沒有電壓電平轉換器，直接將一個高電壓信號連接到低電壓器件的輸入端，可能會導致該器件的輸入引腳超過其最大額定電壓，從而損壞器件。反之，如果一個低電壓信號連接到高電壓器件的輸入端，該高電壓器件可能無法正確識別低電壓信號為高電平，導致通信錯誤。因此，電壓電平轉換器是確保多電壓系統正常工作的關鍵組件。

2. TXB0108PWR 的核心特性與優勢

TXB0108PWR 是一款非常受歡迎的電平轉換器，這得益于其一系列出色的特性：

• 8位雙向轉換： “8位”表示它能夠同時處理8路獨立的數字信號?！半p向”是其最顯著的特點，這意味著每一路信號既可以從A側轉換到B側，也可以從B側轉換到A側，而無需額外的方向控制引腳。這大大簡化了設計，尤其是在像I2C這樣的雙向通信總線中，或者當信號方向不確定時。

• 單電源供電： 大多數傳統電平轉換器需要雙電源供電，即一個電源連接到低壓側，另一個電源連接到高壓側。TXB0108PWR 創新性地實現了單電源供電，進一步簡化了電源管理。它只需要一個Vcc電源（通常是高壓側的電源），并通過內部電路生成或管理低壓側的電壓。

• 自動方向感應： 這是TXB0108PWR 的另一個關鍵優勢。它能夠自動檢測每個輸入/輸出（I/O）引腳上的數據流方向，并相應地調整內部開關，無需外部方向控制信號（如方向引腳DE或DIR）。這使得其在實現復雜的、任意方向的數字總線（如GPIO、UART、SPI等）電平轉換時非常方便。

• 寬電壓操作范圍：

• VCCA (低壓側): 1.2V 至 3.6V

• VCCB (高壓側): 1.65V 至 5.5V 這意味著它能夠覆蓋非常廣泛的電壓轉換場景，例如從1.8V到3.3V，從2.5V到5V，或者從3.3V到5V等等。VCCB 必須始終大于 VCCA。

• 輸出使能（OE）引腳： TXB0108PWR 提供了一個輸出使能（OE）引腳。當 OE 為低電平（0V）時，所有輸入/輸出（I/O）引腳都會進入高阻態。這對于在系統啟動、復位或省電模式下隔離總線非常有用，可以防止電流回灌到未供電的器件。

• 增強的靜電放電（ESD）保護： TXB0108PWR 具有優秀的ESD保護能力，符合JESD22標準，這提高了器件的魯棒性，使其在惡劣的電磁環境中也能穩定工作。

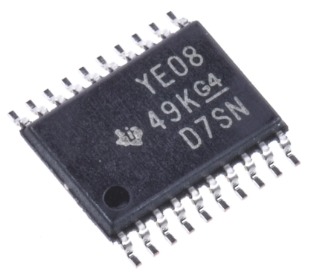

• 封裝： TXB0108PWR 常見封裝有 TSSOP（Thin Shrink Small Outline Package）和 VSSOP（Very Thin Shrink Small Outline Package），這些都是小尺寸、表面貼裝的封裝，適合緊湊型設計。

3. 工作原理深入解析

TXB0108PWR 的自動方向感應功能是其獨特之處。它并非簡單地通過晶體管或二極管進行電平轉換，而是采用了一種更復雜的內部架構，通常涉及內部電壓比較器和開關矩陣。

當A側或B側的引腳電壓發生變化時，TXB0108PWR 內部的比較器會檢測到這種變化，并根據比較結果判斷信號方向。例如：

• 從A到B： 如果A側的某個引腳電壓從低到高（或從高到低）變化，并且B側的對應引腳處于高阻態或預充電狀態，則內部邏輯會識別為A側正在驅動信號。然后，內部開關會導通，允許A側的信號電平被轉換為B側的邏輯電平。

• 從B到A： 同樣，如果B側的某個引腳電壓發生變化，內部邏輯會識別為B側正在驅動信號，并進行相應的電平轉換。

這種自動方向感應機制的實現，依賴于TXB0108PWR 內部的精密電壓檢測和控制邏輯。它避免了傳統方向控制引腳的額外布線和微控制器控制，簡化了硬件和軟件設計。

需要注意的是，由于這種自動方向感應機制，TXB0108PWR 對總線的驅動能力和外部上拉電阻有一定的要求。具體來說，當引腳處于轉換模式時，驅動信號的器件需要能夠克服TXB0108PWR 內部的等效負載。同時，對于某些需要上拉電阻的接口（如I2C），上拉電阻的選擇也需要考慮到TXB0108PWR 的內部特性。

4. 電氣參數與操作條件

理解TXB0108PWR 的電氣參數對于正確使用它至關重要。以下是一些關鍵參數的概述：

• 電源電壓范圍 (VCCA, VCCB): 前面已經提到，VCCA 范圍是1.2V至3.6V，VCCB 范圍是1.65V至5.5V。關鍵是 VCCB 必須始終大于 VCCA。 并且兩者之間的電壓差不能過小，通常推薦 VCCB - VCCA > 0.4V。

• 最大數據速率： TXB0108PWR 的數據速率取決于電源電壓和負載電容。一般來說，在較高電壓下和較低負載下可以支持更高的數據速率。例如，在VCCA=1.8V, VCCB=3.3V時，可能支持高達30Mbps的數據速率；而在VCCA=3.3V, VCCB=5V時，數據速率可能會降低。具體的最大數據速率需要查閱數據手冊中的“Switching Characteristics”部分。

• 靜態電流（ICC）： 在不傳輸數據時，器件消耗的電流。通常非常低，有助于延長電池壽命（如果適用）。

• 輸入/輸出電壓 (VIH, VIL, VOH, VOL): 定義了高電平輸入、低電平輸入、高電平輸出和低電平輸出的電壓閾值。這些參數確保了與其他邏輯器件的兼容性。

• 輸入/輸出電流 (II, IO): 定義了輸入和輸出引腳能夠灌入或拉出的電流。

• 傳播延遲 (tpd): 信號從輸入端到輸出端所需的時間。這個參數在高速應用中非常重要，因?yàn)樗鼤?huì)影響信號的時序。

• 工作溫度范圍： 通常為 -40°C 至 +85°C，表明其適用于工業和消費電子產品。

5. 典型應用場景

TXB0108PWR 由于其靈活性和高性能，被廣泛應用于各種需要電壓電平轉換的場景：

• 微控制器與外設接口： 這是最常見的應用。例如，將一個工作在3.3V的微控制器連接到一個需要5V輸入的傳感器或顯示器，或者將一個1.8V的NAND Flash連接到3.3V的處理器。

• SD卡接口： 許多SD卡和eMMC模塊工作在低電壓（如1.8V或3.3V），而主處理器可能工作在不同電壓。TXB0108PWR 可以用于SD卡的DAT、CMD、CLK信號的電平轉換。

• 通用I/O (GPIO) 擴展： 當主控芯片的GPIO引腳電壓與外部模塊不匹配時，TXB0108PWR 可以作為GPIO的電壓轉換橋梁。

• UART、SPI、I2C 總線： 盡管TXB0108PWR 可以用于這些串行通信協議，但對于I2C，由于其內部的上拉電阻和總線保持特性，可能需要特殊考慮或選擇專用的I2C電平轉換器（如PCA9306），特別是在需要高速I2C通信時。對于SPI，TXB0108PWR 可以很好地工作，因?yàn)樗幚韱蜗驍?shù)據線（MOSI、MISO、SCK）以及可能需要的片選信號（CS）。對于UART，它也能提供良好的雙向轉換。

• 消費電子產品： 智能手機、平板電腦、數碼相機等，內部通常有多個電壓域，TXB0108PWR 能夠幫助實現不同模塊間的互聯。

• 工業控制： 在工業自動化設備中，不同傳感器、執行器和控制器可能工作在不同電壓，TXB0108PWR 確保了兼容性和可靠性。

• 汽車電子： 隨著汽車電子復雜性的增加，多電壓系統也越來越普遍。TXB0108PWR 可以用于儀表板、信息娛樂系統和傳感器接口等。

6. 使用注意事項與設計考量

雖然TXB0108PWR 具有出色的性能，但在實際應用中仍有一些重要的設計考量：

• 電源順序： 雖然TXB0108PWR 具有電源失效保護功能，但為了最佳性能和可靠性，通常建議 VCCA 和 VCCB 同時上電，或者 VCCB 稍微先于 VCCA 上電。在斷電時，建議 VCCA 和 VCCB 同時斷電，或者 VCCA 稍微先于 VCCB 斷電。這有助于避免潛在的電流回灌問題。

• OE 引腳的使用： OE 引腳是一個非常重要的控制引腳。在正常工作時，OE 應該連接到高電平（例如VCCB），以使能轉換功能。當 OE 為低電平（0V）時，器件進入高阻態，所有I/O引腳都會斷開連接。這在系統啟動、復位或省電模式下非常有用，可以防止總線競爭或不必要的電流消耗。務必確保在任何時候OE引腳的電壓都不能超過其最大額定值。

• 上拉/下拉電阻： TXB0108PWR 內部沒有集成上拉或下拉電阻。對于需要上拉電阻的接口（如I2C總線），必須在外部添加上拉電阻。由于TXB0108PWR 的自動方向感應機制，上拉電阻的選擇需要謹慎。過強的上拉電阻可能影響其自動方向檢測的性能，而過弱的上拉電阻則可能導致信號上升時間過慢。通常，數據手冊會給出推薦的上拉電阻范圍。

• 寄生電容和數據速率： 任何PCB走線、連接器和外部器件都會引入寄生電容。較高的寄生電容會降低信號的上升/下降時間，從而限制可支持的最大數據速率。在設計高速應用時，應盡量減小走線長度，并選擇低電容的連接器和器件。

• 信號完整性： 在高速數字設計中，信號完整性（Signal Integrity）至關重要。長走線、阻抗不匹配和串?dāng)_都可能導致信號失真。在布局時，應注意信號線的長度匹配，盡量避免環路，并考慮適當?shù)慕K端電阻（如果需要）。

• 功耗： 盡管TXB0108PWR 的靜態功耗很低，但在高數據速率和高負載條件下，動態功耗會增加。在電池供電的應用中，這需要特別關注。

• 未使用的引腳： 對于未使用的I/O引腳，建議將其連接到地（GND）或適當?shù)倪壿嬰娖剑苑乐垢】找_引入噪聲。

• 熱管理： 盡管TXB0108PWR 功耗相對較低，但在極端工作條件下或高溫環境中，仍然需要關注器件的散熱，確保其工作在規定的溫度范圍內。

7. 與其他電平轉換器的比較

市場上有多種類型的電平轉換器，了解TXB0108PWR 與其他類型的區別有助于選擇最合適的器件：

• 基于MOSFET的電平轉換器： 許多簡單的雙向電平轉換器是基于兩個背靠背連接的MOSFET實現的。這種方案成本低廉，但在高速應用中性能可能受限，且通常需要外部上拉電阻。

• 單向電平轉換器： 例如74LVC系列中的單向電平轉換器（如74LVC245）。它們只能在一個固定方向上進行轉換，不具備雙向自動感應功能。

• 專用I2C電平轉換器： 例如PCA9306、PCA9509等。這些器件是專門為I2C總線設計的，通常具有更好的兼容性，尤其是在處理時鐘拉伸和總線保持方面。它們通常具有內部上拉電阻，并針對I2C協議進行了優化。

• 可配置電平轉換器： 有些更高級的電平轉換器允許通過寄存器或引腳配置其工作模式和電壓閾值。

TXB0108PWR 的優勢在于其 8位、單電源、自動雙向 的特性，極大地簡化了設計。它在通用I/O、UART、SPI等多種協議下表現良好，但對于嚴格遵循I2C協議且需要高性能的應用，可能需要評估其與專用I2C轉換器的差異。

8. 總結

TXB0108PWR 是一款功能強大、靈活且易于使用的8位雙向電壓電平轉換器。其自動方向感應、單電源供電以及寬電壓操作范圍使其成為現代多電壓電子系統中不可或缺的組件。通過理解其核心特性、工作原理、電氣參數以及設計考量，工程師可以有效地將其集成到各種應用中，解決不同邏輯電平兼容性問題，確保系統穩定可靠地運行。
