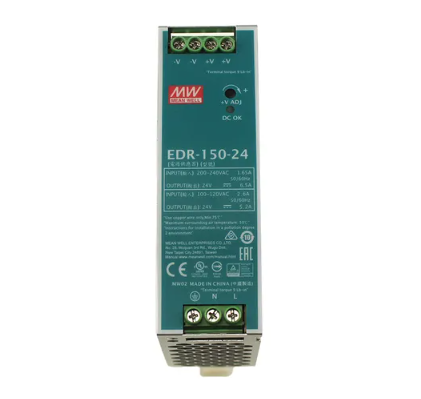

EDR-150-24 中文詳細資料

1. 引言：明緯 EDR-150-24 的概述與市場定位

明緯（Mean Well）作為全球知名的電源供應器制造商，其產品以高品質、高可靠性和廣泛的應用范圍而著稱。在眾多產品系列中，EDR-150-24 是一款備受市場青睞的導軌式工業電源。EDR 系列電源專為工業控制、自動化設備以及需要緊湊型電源解決方案的應用而設計。其超薄型設計和高效率使得它在有限的安裝空間內也能提供穩定的電力供應。作為一款 150W 的 24V 輸出電源，EDR-150-24 完美平衡了功率、尺寸和成本，成為許多工程師和系統集成商的首選。本資料將深入探討 EDR-150-24 的各個方面，從基本規格到高級特性，再到實際應用案例，為讀者提供一個全面的視角。

2. 核心技術規格與性能參數詳解

EDR-150-24 的技術規格是其性能的基礎。理解這些參數對于正確選擇和使用該電源至關重要。

2.1. 輸入特性EDR-150-24 是一款通用全范圍交流輸入電源，可接受 90Vac 至 264Vac 的寬電壓輸入，頻率范圍為 47Hz 至 63Hz。這一特性使得它在全球范圍內的大多數電網環境下都能穩定工作，無需手動切換輸入電壓，大大簡化了安裝和調試過程。其輸入浪涌電流在冷啟動時通常很小，這有助于減少對上游電路的沖擊，提高系統的整體穩定性。

2.2. 輸出特性額定輸出電壓為 24V，額定輸出電流為 6.5A，總輸出功率為 156W。EDR-150-24 的輸出電壓可調范圍為 24V 至 28V，通過前面板上的電位器進行微調。這一特性為用戶提供了額外的靈活性，可以根據具體應用需求對輸出電壓進行微調，以補償線路損耗或滿足特殊設備的電壓要求。其紋波與噪聲指標非常優秀，通常在額定負載下低于 150mVp-p，這對于驅動對電源質量要求較高的精密電子設備至關重要。

2.3. 效率與功耗EDR-150-24 的工作效率高達 90%，這意味著大部分輸入的電能都被有效地轉換為輸出功率，而很少以熱量的形式浪費掉。高效率不僅降低了運行成本，還減少了電源內部的熱量積累，從而延長了其使用壽命。其空載功耗低于 0.5W，符合全球最新的節能標準，對于那些需要長時間待機或在非工作時間保持低功耗的系統來說，這是一個非常重要的優勢。

2.4. 保護功能完善的保護功能是工業電源可靠性的重要保障。EDR-150-24 內置了短路保護（SCP）、過載保護（OLP）和過電壓保護（OVP）。當輸出端發生短路時，電源會自動進入打嗝模式（Hiccup mode），即周期性地嘗試恢復輸出，直到故障排除。當輸出電流超過額定值時，過載保護會啟動，通常以恒流限流模式工作。當輸出電壓異常升高時，過電壓保護會切斷輸出，防止損壞下游設備。這些保護功能相互配合，為整個系統提供了多重安全保障。

3. 結構設計、安裝方式與工作環境要求

EDR-150-24 的物理設計體現了明緯對工業應用需求的深刻理解。

3.1. 機械尺寸與外殼材質EDR-150-24 采用了超薄型金屬外殼，尺寸僅為 40mm 寬、125.2mm 高和 113.5mm 深。這種緊湊的設計使得它在有限的控制柜空間內也能輕松安裝。金屬外殼不僅堅固耐用，還具有良好的散熱性能，有助于將內部產生的熱量散發到環境中，確保電源在高溫環境下也能穩定運行。

3.2. DIN 導軌安裝EDR-150-24 專為 TS-35/7.5 或 TS-35/15 標準導軌安裝而設計。用戶只需將其卡扣在導軌上，即可快速完成安裝，無需額外的工具或螺釘。這種安裝方式極大地提高了安裝效率，方便了系統的集成和維護。電源的接線端子采用螺絲式設計，確保連接牢固可靠，并支持多種線徑的導線接入。

3.3. 工作環境要求EDR-150-24 可以在 -20℃ 至 +60℃ 的寬溫范圍內穩定工作，并在高達 50℃ 的環境下可以滿載輸出。當環境溫度超過 50℃ 時，需要進行降額使用，具體降額曲線可以在產品規格書中找到。此外，其工作濕度范圍為 20% 至 90% RH，非凝結狀態。電源還具有良好的抗振動性能，在 10 至 500Hz 的頻率范圍內，振動強度可達 2G，這使得它能夠適應惡劣的工業現場環境。

4. 認證標準、安全合規性與電磁兼容性

在工業領域，安全性和合規性是衡量一個電源產品是否合格的重要標準。

4.1. 安全認證EDR-150-24 已通過多項國際主流安全認證，包括 UL 508（工業控制設備用電源）、TUV EN60950-1（信息技術設備安全）、TUV EN62368-1（音視頻、信息技術和通信技術設備安全）以及 CE 認證等。這些認證確保了該電源在設計、制造和性能上均符合嚴格的安全標準，可以放心應用于各類工業設備。

4.2. 電磁兼容性（EMC）EDR-150-24 的 EMC 性能表現優異，符合 EN55032（輻射和傳導騷擾）** Class B** 標準，以及 EN61000-3-2（諧波電流）** Class A** 標準。在抗擾度方面，它滿足 EN61000-4-2（靜電放電）、EN61000-4-3（射頻電磁場）、EN61000-4-4（電快速瞬變脈沖群）、EN61000-4-5（浪涌）、EN61000-4-6（射頻傳導騷擾）和 EN61000-4-8（工頻磁場）等標準。這些 EMC 特性確保了 EDR-150-24 不僅不會對周圍設備產生電磁干擾，自身也能抵抗來自外部的各種電磁干擾，從而保證系統的穩定運行。

5. 應用領域與典型案例分析

EDR-150-24 以其卓越的性能和可靠性，在多個工業領域得到了廣泛應用。

5.1. 工業自動化控制在自動化控制柜中，EDR-150-24 常被用作 PLC（可編程邏輯控制器）、HMI（人機界面）、各種傳感器和執行器的供電電源。其穩定的 24V 輸出電壓是這些設備正常工作的基礎。導軌式安裝方式使得它與 PLC 和繼電器等設備可以方便地集成在同一個控制柜中。

5.2. 機械設備與機床在數控機床、包裝機械、印刷設備等各類機械設備中，EDR-150-24 為驅動電機、電磁閥和控制電路提供電源。其高效率和緊湊型設計有助于降低設備的整體能耗和尺寸。

5.3. 交通與安防系統在交通信號控制系統、監控安防系統和門禁系統中，EDR-150-24 能夠提供可靠的 24V 電源，驅動攝像頭、LED 照明和控制單元。其寬溫工作能力使其可以在戶外或半戶外環境中穩定運行。

5.4. 其他應用EDR-150-24 還廣泛應用于半導體制造設備、電信設備、測試與測量儀器以及其他需要可靠、高效、緊湊型電源的工業應用中。

6. EDR 系列產品線的其他型號與選型建議

EDR-150-24 只是明緯 EDR 系列中的一員。為了滿足不同功率需求，該系列還提供了其他功率等級的產品，如 EDR-75（75W）、EDR-120（120W）和 EDR-240（240W）等。

6.1. 選型建議在選擇合適的電源時，需要考慮以下幾個方面：

• 功率需求： 確保所選電源的額定功率大于所有負載的總功率，并預留 20% 至 30% 的余量，以應對啟動時的浪涌電流和未來的擴展需求。

• 輸出電壓： EDR 系列主要提供 12V、24V 和 48V 等標準電壓輸出，確保所選型號的輸出電壓與負載設備要求相符。

• 尺寸與安裝： 檢查電源的物理尺寸是否適合安裝空間，并確認其安裝方式（如 DIN 導軌）是否與控制柜兼容。

• 工作環境： 考慮電源的工作溫度、濕度和振動要求，確保所選型號能夠在實際應用環境中穩定工作。

• 保護功能： 評估應用對保護功能的需求，確保所選電源具備必要的短路、過載和過壓保護功能。

7. 維護保養與故障排除

7.1. 日常維護EDR-150-24 是一款免維護產品，但為了確保其長期穩定運行，建議定期檢查其周圍環境。保持電源周圍的通風良好，避免灰塵和雜物的堆積。定期檢查接線端子是否松動，確保連接牢固。

7.2. 常見故障與排除

• 無輸出： 首先檢查輸入電源是否正常，輸入電壓是否在規定范圍內。檢查接線是否正確，是否存在短路或過載。

• 輸出電壓不穩： 檢查負載是否正常，是否有較大的突發性負載變化。檢查輸入電壓是否穩定。

• 過熱： 檢查電源周圍的通風是否受阻，環境溫度是否過高。如果電源一直處于滿載或過載狀態，應考慮更換更大功率的電源。

• 保護功能觸發： 如果電源頻繁進入保護狀態，首先檢查負載是否存在短路或過載。如果排除負載問題，則可能是電源本身故障，需要進行維修或更換。

8. 總結：EDR-150-24 的獨特優勢與未來展望

EDR-150-24 憑借其緊湊的尺寸、高效率、高可靠性和全面的保護功能，在工業電源市場中樹立了良好的口碑。它不僅滿足了現代工業對電源的嚴格要求，而且其通用性和易用性使其成為工程師們得心應手的工具。隨著工業 4.0 和物聯網（IoT）的不斷發展，對小型化、高效率和智能化的電源需求將持續增長。明緯 EDR-150-24 正是順應這一趨勢的典范產品。未來，隨著技術的進步，我們期待明緯能夠推出更多創新產品，以滿足不斷變化的工業市場需求，繼續引領電源行業的發展。

EDR-150-24 的成功不僅僅在于其卓越的技術指標，更在于它為客戶帶來的價值。它簡化了系統的設計，降低了維護成本，并確保了設備在各種惡劣環境下的穩定運行。選擇 EDR-150-24，就是選擇了一款可靠的、高效的、經過市場驗證的工業電源解決方案。

9. EDR-150-24 的深度技術分析與創新亮點

除了上述基本規格和應用，EDR-150-24 在技術實現上還有許多值得深入探討的細節，這些細節是其卓越性能的根本保障。

9.1. 電路拓?fù)渑c功率因數校正（PFC）EDR-150-24 采用了先進的開關電源拓?fù)浣Y(jié)構，通常是反激或正激拓?fù)涞淖兎N，以實現高效的能量轉換。對于 150W 級別的電源，為了符合諧波電流標準（如 EN61000-3-2），它通常會集成**有源功率因數校正（Active PFC）**電路。PFC 電路的作用是將輸入電流波形調整得更接近正弦波，從而提高功率因數，減少對電網的諧波污染。高功率因數意味著電源能更有效地利用電網提供的電能，同時減小對上游線路和變壓器的負擔。EDR-150-24 的功率因數通常能達到 0.95 以上，這在同類產品中是相當出色的。

9.2. 元器件選擇與可靠性設計明緯在元器件的選擇上非常嚴謹，所有關鍵元器件，如功率 MOSFET、電解電容、變壓器和整流二極管，都來自知名供應商。特別值得一提的是，EDR-150-24 選用了高品質、長壽命的電解電容。電解電容是開關電源中最容易老化的元器件之一，其壽命直接影響著整個電源的可靠性。通過選用耐高溫、低阻抗的長壽命電容，明緯顯著延長了 EDR-150-24 的平均無故障時間（MTBF），使其在工業應用中能夠長期穩定工作。此外，電源內部的電路板設計采用了優化的布局，將功率器件與控制電路分開，并利用散熱片和外殼進行有效散熱，確保了內部溫度的均衡和穩定。

9.3. 寬溫工作能力的實現EDR-150-24 的寬溫工作能力并非簡單地堆砌耐高溫元器件。它是一個系統性的設計結果。在高溫環境下，所有元器件的性能都會有所下降，特別是電容和半導體器件。明緯的工程師在設計之初就考慮到了這一點，通過降額設計（derating）來確保在高溫環境下，所有元器件的工作負荷都遠低于其額定值。例如，即使在 50℃ 環境下滿載工作，內部的功率器件溫度仍然控制在安全范圍內。在更高的溫度下，電源會自動進入降額工作模式，即減小最大輸出功率，以防止內部過熱。這種智能化的熱管理設計是其高可靠性的重要保障。

9.4. 電磁兼容性設計的藝術實現優異的 EMC 性能是一項復雜的工程。EDR-150-24 的 EMC 設計體現在多個層面。在PCB 布局上，采用了多層板設計，合理規劃地線、信號線和功率線，以減少電磁干擾的產生和耦合。在濾波電路上，輸入端和輸出端都安裝了專業的 EMI 濾波器，用于抑制傳導干擾。在外殼設計上，金屬外殼本身就是一個法拉第籠，有效地屏蔽了內部產生的輻射干擾，同時防止外部干擾進入。此外，對關鍵信號線和功率線進行共模和差模濾波，也是其 EMC 設計的重要環節。所有這些措施共同確保了 EDR-150-24 能夠滿足嚴格的工業 EMC 標準。

10. EDR-150-24 在不同應用場景下的具體優勢

深入分析 EDR-150-24 在不同應用場景下的具體優勢，可以更好地理解其價值所在。

10.1. 在控制柜中的優勢在現代工業控制柜中，空間往往是寸土寸金。EDR-150-24 的40mm 超薄尺寸是其最顯著的優勢之一。它使得控制柜的設計更加緊湊，可以安裝更多的設備，或者減小控制柜的整體尺寸。此外，其高效率意味著它產生的熱量更少，這對于控制柜內部的溫控系統來說是一個巨大的福音。較低的柜內溫度不僅延長了電源本身的壽命，也保護了其他對溫度敏感的設備，如 PLC 和變頻器。

10.2. 在機床設備中的優勢機床設備通常工作在振動和電磁噪聲比較大的環境中。EDR-150-24 的高抗振性和出色的 EMC 性能使其成為機床設備的理想電源。它可以承受機床運行時產生的機械振動，而不會影響其性能。同時，其良好的抗擾性可以有效抵御來自電機、變頻器和電磁閥等設備的電磁干擾，確保控制系統的穩定可靠。

10.3. 在戶外設備中的優勢對于交通信號、安防監控等戶外設備，電源需要能夠適應寬溫變化和潮濕環境。EDR-150-24 的 -20℃ 至 +60℃ 工作溫度范圍使其能夠輕松應對大多數氣候條件。雖然其外殼不具備防水功能，但在配套的防水機箱內使用，其可靠性依然有保障。此外，其全面的保護功能可以有效應對戶外環境中可能出現的雷擊浪涌等異常情況，保護設備免受損壞。

11. 明緯品牌的價值與 EDR-150-24 的市場地位

EDR-150-24 的成功離不開明緯這個強大的品牌背景。

11.1. 品牌信譽與全球服務明緯作為全球領先的電源品牌，其產品以卓越的質量和可靠性而聞名。EDR-150-24 繼承了這一品牌基因，其設計、生產和測試過程都遵循嚴格的質量控制體系。明緯在全球擁有廣泛的銷售網絡和服務支持體系，這使得客戶可以輕松獲得產品、技術支持和售后服務，無論他們身在何處。這種全球化的服務能力是許多小型電源制造商無法比擬的。

11.2. 價格與性能的平衡在工業電源市場，EDR-150-24 完美地平衡了性能、質量和價格。它在提供高可靠性和優越性能的同時，保持了具有競爭力的價格，使得更多的用戶能夠負擔得起高品質的工業電源。這使得它在市場上擁有很高的性價比，成為許多中小型自動化項目和設備制造商的首選。

11.3. 持續創新與產品升級明緯公司一直致力于電源技術的研發和創新。EDR-150-24 及其系列產品也在不斷進行優化和升級。未來的產品可能會集成更多智能化功能，如通信接口（CAN Bus, Modbus 等）、遠程監控和故障診斷等，以滿足工業物聯網時代的需求。這種持續的創新精神確保了明緯及其產品在激烈的市場競爭中保持領先地位。

12. 結論：EDR-150-24，工業電源的可靠之選

綜上所述，明緯 EDR-150-24 是一款性能卓越、功能全面、設計精良的導軌式工業電源。其超薄緊湊的設計、高效率、寬溫工作能力以及完善的保護功能，使其成為工業自動化、機械設備、交通安防等眾多領域的理想選擇。從核心技術規格到實際應用優勢，EDR-150-24 都展現了其作為明緯旗艦產品的實力和價值。它不僅是一款電源，更是一個可靠、高效、易于集成的電力解決方案。對于任何需要穩定、可靠 24V 電源的工業應用來說，EDR-150-24 都是一個值得信賴的選擇。
