MIC29302WU 引腳參數的詳細解析

MIC29302WU 是一款由 Microchip Technology (微芯科技) 公司生產的高性能、低壓差線性穩壓器，它在電子設計領域中應用廣泛。為了深入理解和正確使用這款芯片，對其引腳參數進行詳細、全面的解析至關重要。本文將從各個引腳的功能、電氣特性、內部工作原理以及實際應用中的注意事項等方面，對 MIC29302WU 的引腳參數進行詳盡的闡述，旨在為工程師和愛好者提供一份全面、深入的參考資料。

1. VIN 引腳：電源輸入

VIN 引腳是 MIC29302WU 的電源輸入端，為整個芯片提供工作所需的電壓。它的主要作用是將未經穩壓的直流電源引入芯片，作為其內部穩壓電路的能量來源。這個引腳的電壓范圍是其能否正常工作的關鍵。根據規格書，MIC29302WU 的 VIN 引腳輸入電壓范圍寬泛，這使其能夠適應多種不同的電源環境。工程師在設計電路時，必須確保輸入電壓始終在規定的范圍內，否則可能導致芯片無法正常工作，甚至永久損壞。此外，VIN 引腳的電源質量直接影響穩壓器的輸出性能，因此在 VIN 引腳附近通常會并聯一個高品質的去耦電容，以濾除電源中的高頻噪聲，保證輸入電壓的純凈。這個電容的選擇至關重要，其容量和等效串聯電阻 (ESR) 都會影響穩壓器的瞬態響應特性。例如，在面對負載突變時，一個優秀的去耦電容可以迅速提供所需的電流，維持輸入電壓的穩定，防止穩壓器進入不穩定的狀態。

VIN 引腳的另一個重要參數是其最大輸入電壓。這個值是芯片能夠承受的最高電壓，超過這個電壓限制，芯片內部的半導體器件可能會因過高的電場強度而擊穿，導致永久性損壞。因此，在任何情況下，都必須嚴格遵守這個最大值。在實際應用中，工程師通常會留有一定的設計裕量，即輸入電壓的最高值應遠低于最大額定值，以應對電源波動、浪涌等突發情況，從而提高整個系統的可靠性。VIN 引腳的電流承載能力也是一個需要考慮的因素，雖然芯片本身內部有保護機制，但在某些極端情況下，過大的輸入電流可能會導致芯片過熱，甚至損壞。因此，在電源設計中，通常會加入限流保護或熔斷器，以防止因短路等故障導致的大電流對芯片造成損害。

2. VOUT 引腳：穩壓輸出

VOUT 引腳是 MIC29302WU 的穩壓輸出端，也是該芯片最重要的功能體現。經過內部電路的穩壓處理后，一個穩定、低紋波的直流電壓從這個引腳輸出。這個輸出電壓是電路中其他需要穩定供電的器件的電源。MIC29302WU 是一款可調式穩壓器，其輸出電壓并非固定不變，而是通過外部電阻分壓網絡進行精確設定的。這種靈活性使其可以根據不同的應用需求，輸出各種電壓值，極大地?cái)U(kuò)展了其應用范圍。例如，通過改變外部電阻的阻值，可以輕松地將輸出電壓設置為 3.3V、5V、12V 等常用電壓，或者任何介于其最小和最大設定值之間的電壓。

VOUT 引腳的另一個關鍵特性是其最大輸出電流。MIC29302WU 系列芯片以其大電流輸出能力而著稱，能夠?yàn)楦吖β守?fù)載提供穩定的電源。這個最大輸出電流決定了芯片能夠驅動的負載能力，在設計電路時，必須確保負載所需的電流始終小于或等于芯片的最大輸出電流，并留有足夠的裕量。過載運行會導致芯片內部的功率晶體管發熱嚴重，觸發過熱保護機制，甚至導致芯片永久性損壞。為了確保輸出電壓的穩定性，VOUT 引腳同樣需要并聯一個輸出電容。這個電容的作用是作為儲能元件，在負載電流突變時提供瞬時電流，抑制輸出電壓的跌落，同時還能濾除輸出電壓中的高頻噪聲。輸出電容的選擇對穩壓器的穩定性至關重要，不同的電容類型、容量以及 ESR 都會對穩壓器的環路穩定性產生影響。規格書通常會給出推薦的電容類型和參數范圍，工程師應嚴格遵循這些建議。

3. GND 引腳：接地

GND 引腳是 MIC29302WU 的接地端，是所有電壓和電流的參考點。在任何電子電路中，接地都是至關重要的，它為電流提供回流路徑，并作為電壓測量的零電位參考。MIC29302WU 的 GND 引腳通常直接連接到電路的公共地平面上。良好的接地設計對于確保芯片的正常工作和整個系統的抗干擾能力至關重要。一個不完善的接地設計可能導致地環路噪聲，影響穩壓器的性能，甚至引入自激振蕩。因此，在 PCB (印制電路板) 設計中，應采用大面積的地平面，并盡量使 GND 引腳與地平面之間的連接路徑最短、最寬，以減小接地電阻和電感，提高信號的完整性。

除了作為電壓參考點，GND 引腳還承擔著散熱的重要作用。在許多穩壓器芯片中，GND 引腳通常與芯片的散熱片相連。當芯片工作時，內部的功率晶體管會產生大量的熱量，這些熱量需要有效地散發出去，以防止芯片溫度過高而觸發熱保護或損壞。因此，在 PCB 設計中，通常會將 GND 引腳連接到大面積的覆銅區域，并通過過孔連接到板子的其他層，形成一個高效的散熱通道。這種設計不僅可以提高散熱效率，還能增強芯片的抗電磁干擾 (EMI) 能力。在某些高功率應用中，可能還需要額外增加外部散熱片，以確保芯片在滿負荷工作時溫度保持在安全范圍內。

4. ADJ 引腳：電壓調節

ADJ 引腳，也稱為反饋 (Feedback) 引腳，是 MIC29302WU 的輸出電壓調節端。這個引腳是穩壓器內部反饋環路的關鍵節點，其作用是將輸出電壓的一部分反饋到芯片內部的誤差放大器，與內部參考電壓進行比較。通過外部電阻分壓網絡，可以精確地設定輸出電壓。一個典型的連接方式是在 VOUT 引腳和 GND 引腳之間串聯兩個電阻 R1 和 R2，然后將 ADJ 引腳連接到 R1 和 R2 的連接點。根據分壓原理，ADJ 引腳上的電壓為 VADJ=VOUT?R1+R2R2。穩壓器內部的誤差放大器會不斷調整輸出，使得 VADJ 始終等于芯片內部的基準電壓 VREF。

因此，我們可以得到輸出電壓的計算公式：VOUT=VREF?(1+R2R1)。這個公式是設定輸出電壓的核心依據。工程師可以通過選擇合適的 R1 和 R2 的阻值，來精確地設定所需的輸出電壓。在選擇電阻時，需要考慮其精度、溫度系數和功耗。高精度的電阻可以確保輸出電壓的穩定性和準確性。同時，流過分壓電阻的電流會產生功耗，在低功耗應用中，應選擇高阻值的電阻以減小靜態電流損耗。然而，過高的電阻值可能會使得反饋環路對噪聲更加敏感，因此需要在功耗和抗噪性之間做出權衡。為了提高系統的穩定性，通常會在 ADJ 引腳和 GND 引腳之間并聯一個小的電容，這個電容可以改善環路的頻率響應，抑制高頻噪聲，防止穩壓器自激振蕩。

5. EN 引腳：使能控制

EN 引腳，即使能 (Enable) 引腳，是 MIC29302WU 的邏輯控制端，用于控制穩壓器的開啟和關閉。這個引腳為電路設計提供了極大的靈活性，可以實現對電源的精確控制，例如在系統休眠或關機時關閉穩壓器以節省功耗。當 EN 引腳處于高電平時，穩壓器被使能，正常工作，輸出端提供設定的穩壓電壓。當 EN 引腳處于低電平時，穩壓器被禁用，進入低功耗關斷模式，此時輸出端處于高阻態，芯片的靜態電流消耗非常小。這種功能對于電池供電的便攜式設備尤為重要，可以顯著延長電池續航時間。

EN 引腳通常由一個微控制器 (MCU) 的通用輸入/輸出 (GPIO) 引腳來控制，或者由其他邏輯電平信號驅動。需要注意的是，EN 引腳的控制電平必須符合芯片規格書中的邏輯高電平 (VIH) 和邏輯低電平 (VIL) 的要求。在某些應用中，如果不需要使能控制功能，EN 引腳可以直接連接到 VIN 引腳或通過一個上拉電阻連接到 VIN 引腳，使其始終保持高電平，確保穩壓器持續工作。此外，EN 引腳還可以與其他保護電路聯動，例如在系統出現異常時，通過控制 EN 引腳來強制關閉穩壓器，從而保護下游電路。EN 引腳的上升沿和下降沿時間也可能對某些應用產生影響，例如在需要快速啟動或關斷的場合，需要選擇具有快速響應能力的驅動電路。

6. SENSE 引腳：遠端電壓采樣

SENSE 引腳是 MIC29302WU 的遠端電壓采樣引腳，它是一個非常重要的功能，尤其是在大電流應用中。當負載與穩壓器之間存在較長的走線時，走線電阻會導致電壓降，使得負載端的實際電壓低于穩壓器輸出端的電壓。SENSE 引腳的作用就是通過一根單獨的走線，直接連接到負載端的正極，從而將負載端的真實電壓反饋回穩壓器。芯片內部的反饋環路會根據這個遠端采樣電壓進行調節，而不是根據 VOUT 引腳的電壓。這樣，穩壓器能夠補償走線上的電壓降，確保負載端獲得穩定、精確的電壓，極大地提高了供電的精度。

在沒有使用 SENSE 引腳的情況下，穩壓器會根據其 VOUT 引腳的電壓進行調節。例如，當負載電流增大時，走線上的電壓降也會增大，導致負載端的電壓降低。而穩壓器并不知道這個電壓降的存在，它只會維持 VOUT 引腳的電壓穩定，從而無法保證負載端的電壓穩定性。而有了 SENSE 引腳，穩壓器會監測負載端的電壓，一旦發現電壓下降，它會自動提高 VOUT 引腳的電壓，從而補償走線上的壓降，確保負載端的電壓始終保持在設定值。這個功能對于長距離供電、大電流供電以及對電壓精度要求較高的應用來說至關重要。在使用 SENSE 引腳時，需要注意幾點：首先，SENSE 引腳的走線應盡量與 VOUT 引腳走線分開，避免耦合干擾；其次，SENSE 引腳的走線應盡量短，以減小其自身的電阻和電感效應；最后，如果不需要遠端采樣功能，SENSE 引腳應直接連接到 VOUT 引腳，確保其工作正常。

7. Power Good (PG) 引腳：狀態指示

Power Good (PG) 引腳是 MIC29302WU 的狀態指示輸出引腳，它是一個漏極開路 (Open-Drain) 輸出，用于向外部電路指示穩壓器的輸出電壓是否在正常范圍內。這個引腳通常用于監控電源的健康狀態，并在電源異常時觸發其他電路進行保護或報警。當穩壓器的輸出電壓 VOUT 處于設定的安全范圍內時 (通常是設定電壓的某個百分比，例如 90% 到 110%)，PG 引腳處于高阻態，可以通過一個外部上拉電阻將其拉高到某個邏輯電平。當 VOUT 低于設定的下限或者芯片被禁用時，PG 引腳被內部 MOSFET 拉低到地電平。

PG 引腳的漏極開路輸出特性使其可以方便地與多種邏輯電平接口，只需選擇合適的上拉電阻和上拉電壓即可。例如，可以將 PG 引腳通過一個上拉電阻連接到微控制器的 I/O 引腳，當 PG 引腳為低電平時，微控制器可以識別為電源故障，并執行相應的故障處理程序，例如關閉其他設備、記錄錯誤日志或發送報警信號。這個功能極大地增強了系統的可靠性和安全性。在多電源系統中，多個穩壓器的 PG 引腳可以連接到同一個總線上，通過一個公共上拉電阻實現“或”邏輯，即只要有一個電源出現故障，整個總線就會被拉低，從而實現對所有電源的集中監控。需要注意的是，PG 引腳的輸出通常存在一定的延時，這是因?yàn)樾酒瑑?nèi)部需要一定的時間來判斷輸出電壓是否穩定，因此在設計時需要考慮到這個延時。

8. 封裝與熱特性

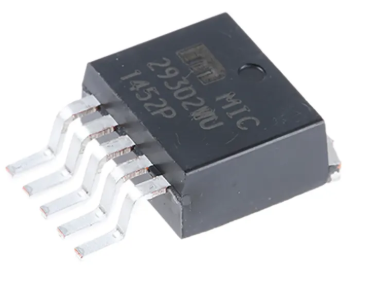

MIC29302WU 芯片采用 TO-263-5L 封裝，這是一種表面貼裝封裝，具有優良的散熱性能。封裝的背面有一個金屬焊盤，通常連接到芯片的 GND 引腳，這個焊盤是主要的散熱途徑。在 PCB 設計中，通常會將這個焊盤連接到大面積的覆銅地平面，并盡可能多地使用過孔將其與板子內部的地層相連，以增強散熱效果。良好的散熱設計對于確保芯片在大電流工作時的穩定性和可靠性至關重要。如果散熱不良，芯片內部的溫度會升高，可能觸發過熱保護，導致輸出電壓不穩定，甚至永久損壞芯片。

除了封裝本身，散熱片的安裝也是一個重要的考慮因素。對于大電流、高功耗的應用，僅僅依靠 PCB 上的覆銅散熱可能不足以滿足要求。在這種情況下，通常需要在芯片封裝上安裝一個額外的散熱片。散熱片的選擇需要考慮其材料、形狀、表面積以及與芯片之間的熱阻。為了提高散熱效率，通常會在芯片表面和散熱片之間涂抹一層導熱硅脂，以填充微小的空隙，減小熱阻。通過對封裝、PCB 布局和外部散熱片的綜合考慮，可以有效地控制芯片的溫度，使其在任何工作條件下都能穩定、可靠地運行。在設計過程中，進行熱仿真或?qū)嶋H的熱測試是驗證散熱設計是否成功的關鍵步驟。

9. 內部電路與工作原理

要深入理解 MIC29302WU 的引腳參數，就必須對其內部電路的工作原理有一個基本的了解。該芯片的核心是一個誤差放大器、一個電壓基準源和一個功率晶體管。電壓基準源產生一個非常穩定的內部參考電壓 VREF，它不受溫度、電源電壓等外部因素的影響，是穩壓器輸出電壓的基準。誤差放大器是一個高增益的差分放大器，它將內部參考電壓 VREF 與反饋引腳 (ADJ 或 SENSE) 上的電壓進行比較，產生一個誤差信號。這個誤差信號反映了輸出電壓與設定值之間的偏差。

誤差放大器的輸出信號驅動一個功率晶體管，該晶體管通常是一個 P-MOSFET 或 NPN BJT。功率晶體管作為可變電阻，其導通程度由誤差放大器控制。當輸出電壓低于設定值時，反饋電壓也隨之降低，誤差放大器輸出的信號會使得功率晶體管的導通程度增加，從而減小其兩端的電壓降，提高輸出電壓。反之，當輸出電壓高于設定值時，誤差放大器會減小功率晶體管的導通程度，增加其兩端的電壓降，從而降低輸出電壓。通過這個負反饋環路，芯片可以不斷地自我調節，使輸出電壓始終保持在設定值。

MIC29302WU 芯片還集成了多種保護功能，包括過流保護、過熱保護和短路保護。過流保護電路會實時監測流過功率晶體管的電流，一旦電流超過設定的閾值，它會迅速關斷功率晶體管，以保護芯片和下游電路不受過大電流的損害。過熱保護電路則通過一個內部的溫度傳感器來監控芯片的溫度，當溫度超過安全值時，它會關閉穩壓器，防止因過熱而損壞。短路保護是過流保護的一種特殊情況，當輸出端發生短路時，會產生巨大的電流，過流保護電路會立即啟動，將電流限制在安全范圍內。這些保護功能極大地增強了芯片的可靠性和耐用性，使其能夠勝任各種嚴苛的應用環境。

10. 瞬態響應與穩定性

瞬態響應是衡量穩壓器性能的重要指標，它描述了當負載電流或輸入電壓發生突變時，輸出電壓恢復到穩定狀態所需的時間和電壓波動幅度。MIC29302WU 具有優異的瞬態響應性能，其快速的內部反饋環路和高帶寬的誤差放大器使其能夠迅速響應負載變化。然而，穩壓器的瞬態響應性能還受到外部元件，尤其是輸入和輸出電容的影響。如前所述，輸入電容可以為芯片提供瞬時電流，抑制輸入電壓的跌落，而輸出電容則可以為負載提供瞬時電流，抑制輸出電壓的跌落。選擇合適的電容容量、類型和 ESR 值是優化瞬態響應的關鍵。

穩壓器的穩定性也是一個需要仔細考慮的問題。不穩定的穩壓器可能會產生自激振蕩，導致輸出電壓出現持續的波動或振蕩，嚴重影響電路的正常工作。MIC29302WU 的穩定性主要由其內部的補償網絡和外部的輸出電容共同決定。規格書通常會提供關于輸出電容的最小容量和 ESR 范圍的建議。在設計中，應嚴格遵循這些建議，并選擇符合要求的電容。如果外部電路的參數不符合要求，可能會導致穩壓器進入不穩定狀態。在某些情況下，可能需要在反饋環路中添加額外的 RC 網絡來進行補償，以提高穩壓器的穩定性。

11. 應用電路與設計實例

了解 MIC29302WU 的引腳參數后，我們可以通過幾個典型的應用電路來加深理解。

a. 固定電壓輸出電路

如果需要將 MIC29302WU 配置為固定電壓輸出模式，最簡單的方法就是將 ADJ 引腳連接到 VOUT 引腳，將芯片配置為全輸出電壓。但 MIC29302WU 是一款可調式穩壓器，通常通過電阻分壓網絡來設定輸出電壓。一個典型的固定電壓輸出電路包括：在 VIN 和 GND 之間連接一個輸入電容，在 VOUT 和 GND 之間連接一個輸出電容，然后通過兩個電阻 R1 和 R2 來分壓，將 ADJ 引腳連接到 R1 和 R2 的連接點。通過選擇合適的 R1 和 R2 阻值，可以得到所需的固定輸出電壓。例如，如果需要 5V 輸出，而 VREF 為 1.275V，根據公式 VOUT=VREF?(1+R2R1)，我們可以選擇 R1 = 29.6kΩ，R2 = 10kΩ，或者其他等比例的電阻組合，以得到精確的 5V 輸出。在實際選擇電阻時，需要考慮標準電阻的阻值系列，并選擇最接近計算值的電阻。

b. 遠端采樣應用電路

對于需要遠端采樣的應用，SENSE 引腳的使用至關重要。在這種電路中，SENSE 引腳通過一根單獨的走線直接連接到負載端的正極，而不是連接到 VOUT 引腳。VOUT 引腳仍然通過主電源走線連接到負載。這樣，反饋環路就可以根據負載端的實際電壓進行調節，補償走線上的電壓降。例如，在一個大電流供電的應用中，如果負載端的電壓因?yàn)樽呔€電阻而下降了 0.1V，穩壓器會檢測到 SENSE 引腳的電壓降低了 0.1V，從而自動提高 VOUT 引腳的輸出電壓，使負載端的電壓恢復到設定值。在設計這種電路時，需要特別注意 SENSE 引腳走線的布線，應盡量使其遠離高噪聲源，并確保其阻抗最小化，以避免引入額外的誤差。如果不需要遠端采樣，SENSE 引腳應直接短接到 VOUT 引腳，以保證芯片的正常工作。

c. 帶使能控制的應用電路

在需要進行電源管理的電路中，EN 引腳的使用可以實現對穩壓器的精確控制。在一個典型的帶使能控制的應用電路中，EN 引腳連接到微控制器的 GPIO 引腳。當需要開啟穩壓器時，微控制器將 GPIO 引腳設置為高電平；當需要關閉穩壓器以節省功耗時，微控制器將 GPIO 引腳設置為低電平。如果微控制器沒有足夠的驅動能力來直接驅動 EN 引腳，可能需要添加一個推挽式緩沖器或一個上拉電阻。在某些情況下，EN 引腳還可以用于實現電源時序控制，例如在多個電源需要按順序開啟和關閉的系統中，可以通過控制不同穩壓器的 EN 引腳來實現精確的時序控制。

d. 故障指示應用電路

利用 PG 引腳，可以設計一個故障指示或監控電路。在一個典型的應用中，PG 引腳通過一個上拉電阻連接到一個上拉電壓 (例如 3.3V 或 5V)，并連接到微控制器的中斷引腳。當穩壓器正常工作時，PG 引腳為高電平；當電源出現故障時，PG 引腳被拉低，微控制器會立即觸發中斷，并執行相應的故障處理程序。這個功能可以用于實現電源故障報警、自動關機保護或系統重置等功能。在多電源系統中，多個 PG 引腳可以連接到同一個上拉電阻上，形成一個開集電極“或”門，只要任何一個穩壓器出現故障，總線就會被拉低，從而實現對整個電源系統的集中監控。

12. 芯片參數與規格書解讀

除了引腳的功能，理解 MIC29302WU 的電氣參數和規格書中的各項指標也是正確應用該芯片的關鍵。

a. 靜態電流 (Quiescent Current)

靜態電流是指在沒有負載電流的情況下，芯片自身消耗的電流。MIC29302WU 作為一款低壓差穩壓器，其靜態電流通常很低，這使得它非常適合于電池供電的低功耗應用。在關斷模式下，芯片的靜態電流會進一步降低到微安級別，這對于延長電池續航時間至關重要。

b. 壓差 (Dropout Voltage)

壓差是指穩壓器能夠維持穩定輸出電壓所需的最小輸入電壓與輸出電壓之間的差值。MIC29302WU 是一款低壓差穩壓器，其壓差非常小，這意味著即使輸入電壓與輸出電壓非常接近，它也能正常工作。這個特性使得它在電池供電應用中具有優勢，因?yàn)殡S著電池電壓的逐漸下降，穩壓器可以持續工作更長的時間，直到電池電壓低于其壓差閾值。

c. 負載調整率 (Load Regulation)

負載調整率是指在輸入電壓不變的情況下，從無負載到滿負載，輸出電壓的變化量。一個優秀的穩壓器應該具有非常低的負載調整率，這意味著在負載電流發生變化時，其輸出電壓能夠保持高度穩定。MIC29302WU 具有出色的負載調整率，能夠?yàn)楦鞣N負載提供穩定的電源。

d. 線性調整率 (Line Regulation)

線性調整率是指在負載電流不變的情況下，輸入電壓從最小到最大變化時，輸出電壓的變化量。與負載調整率類似，一個優秀的穩壓器應該具有非常低的線性調整率，這意味著其輸出電壓能夠抵抗輸入電壓的波動。MIC29302WU 具有優良的線性調整率，能夠適應不穩定的電源環境。

e. 紋波抑制比 (Ripple Rejection)

紋波抑制比 (PSRR) 是衡量穩壓器抑制輸入電源紋波的能力。它表示輸入紋波電壓與輸出紋波電壓的比值，通常以 dB 為單位。一個高 PSRR 的穩壓器能夠有效地濾除輸入電源中的交流紋波，提供一個純凈的直流輸出。MIC29302WU 具有良好的 PSRR，能夠有效地降低電源噪聲，為敏感電路提供高質量的電源。

f. 溫度范圍與熱保護

MIC29302WU 具有寬泛的工作溫度范圍，這使其能夠應用于各種環境。同時，其內置的過熱保護功能可以在芯片溫度超過安全值時關閉穩壓器，從而防止熱損壞。在設計中，應確保芯片的工作溫度始終在規定的范圍內，特別是在高功率、大電流應用中，良好的散熱設計是必不可少的。

13. 總結

MIC29302WU 的引腳參數是其功能、性能和應用的核心。從電源輸入 (VIN) 到穩壓輸出 (VOUT)，從接地 (GND) 到電壓調節 (ADJ)，從使能控制 (EN) 到遠端采樣 (SENSE)，再到狀態指示 (PG)，每一個引腳都承載著特定的功能，共同構成了這款高性能線性穩壓器。深入理解和掌握這些引腳參數，是正確使用和發揮其潛力的基礎。

VIN 和 VOUT 引腳是電源的入口和出口，其電壓、電流和電容參數直接影響穩壓器的供電能力和輸出質量。GND 引腳不僅是電壓參考點，也是重要的散熱通道。ADJ 引腳是設定輸出電壓的關鍵，通過外部電阻網絡可以實現靈活的電壓配置。EN 引腳提供了對芯片的邏輯控制，實現低功耗關斷和電源管理。SENSE 引腳解決了長距離供電帶來的電壓降問題，確保了負載端的供電精度。PG 引腳則提供了電源狀態監控功能，增強了系統的可靠性和安全性。

在實際應用中，工程師需要綜合考慮這些引腳的參數，結合實際的應用需求，進行周密的電路設計和 PCB 布局。例如，在設計大電流應用時，需要特別關注 VIN 和 VOUT 走線的寬度，以及 GND 引腳的散熱設計；在設計對電壓精度要求高的應用時，需要使用 SENSE 引腳，并注意其布線；在設計電池供電的低功耗應用時，需要利用 EN 引腳的關斷功能，以節省電能。

通過對 MIC29302WU 引腳參數的全面解析，我們可以看到，這不僅僅是幾個簡單的連接點，而是芯片內部復雜功能的對外接口。每一個引腳的設計都凝聚了工程師的智慧，旨在為用戶提供一個功能強大、易于使用且可靠的電源解決方案。掌握這些引腳的詳細信息，不僅能夠幫助我們正確地連接和使用芯片，更能夠深入理解其工作原理，從而在遇到問題時能夠快速定位和解決，并在設計中做出最優的選擇，實現高性能、高可靠性的電子系統。
