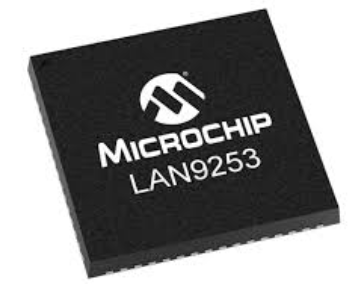

LAN9253 EtherCAT 從站控制器數據手冊

1. 簡介

1.1 LAN9253 概述

Microchip Technology 的 LAN9253 是一款高度集成的 EtherCAT 從站控制器 (ESC) 解決方案,專為工業自動化和控制應用中的實時以太網通信而設計。它集成了 EtherCAT 協議所必需的所有核心功能,包括一個強大的 EtherCAT 從站控制器、兩個高性能的 10/100 Mbps 以太網物理層 (PHY) 收發器,以及靈活的過程數據接口 (PDI)。LAN9253 的設計目標是簡化 EtherCAT 從站設備的開發,降低系統成本和復雜性,同時提供卓越的性能和可靠性。它支持多種主機接口模式,包括 SPI 和并行總線接口,使得與各種微控制器和 FPGA 的連接變得簡單高效。其內置的 PHY 使得外部磁性元件和連接器可以直接連接到設備,進一步減少了外部組件的數量和 PCB 空間需求。這款芯片是構建緊湊、高性能 EtherCAT 從站模塊的理想選擇,廣泛應用于伺服驅動器、I/O 模塊、機器人、傳感器、執行器以及其他需要精確時間同步和高速數據交換的工業設備中。


1.2 主要特性

LAN9253 擁有多項關鍵特性,使其在 EtherCAT 從站應用中脫穎而出。首先,其核心是一個功能完備的 EtherCAT 從站控制器,完全符合 EtherCAT 協議規范,支持所有 EtherCAT 功能,包括分布式時鐘 (DC)、同步管理器 (SyncManagers)、郵箱通信以及過程數據處理。這確保了設備能夠無縫地融入任何 EtherCAT 網絡,并實現高精度的同步控制。其次,它集成了兩個 10/100 Mbps 全雙工以太網 PHY,這些 PHY 具有自動協商、HP Auto-MDIX 和鏈路狀態檢測等功能,簡化了網絡接口設計,并提供了強大的電纜診斷能力,有助于快速定位網絡故障。此外,LAN9253 提供了靈活的過程數據接口 (PDI),支持 SPI (最高 50 MHz) 和并行總線 (8 位或 16 位) 模式,允許用戶根據微控制器的能力和應用需求選擇最合適的接口,從而優化數據吞吐量和系統響應時間。芯片內部集成了 8 KB 的雙端口 RAM,用于存儲 EtherCAT 過程數據和郵箱數據,有效管理數據流。其低功耗設計和多種電源模式使其適用于對功耗敏感的應用。最后,LAN9253 采用緊湊的封裝,并且支持工業級溫度范圍,確保在惡劣工業環境中的穩定運行。

1.3 應用領域

LAN9253 的高性能和高集成度使其成為眾多工業應用領域的理想選擇。在運動控制系統中,如伺服驅動器和步進電機控制器,LAN9253 能夠提供高精度的分布式時鐘同步,確保多軸運動的精確協調,從而實現更平滑、更高效的運動軌跡。在分布式 I/O 模塊中,無論是數字量輸入/輸出、模擬量輸入/輸出還是特殊功能模塊,LAN9253 都能提供快速、可靠的數據傳輸,將現場設備無縫集成到 EtherCAT 網絡中。機器人技術是另一個重要應用領域,LAN9253 可以用于機器人的關節控制器、末端執行器或傳感器接口,實現機器人各部件之間的高速通信和精確同步,提升機器人的響應速度和協作能力。此外,在傳感器和執行器領域,LAN9253 使得智能傳感器和執行器能夠直接連接到 EtherCAT 網絡,提供實時數據和控制能力。它還適用于機器視覺系統、過程控制設備樓宇自動化以及任何需要高性能、實時以太網通信的工業自動化應用。其靈活性和魯棒性使其能夠滿足工業 4.0 和智能制造對互聯互通和實時性的嚴苛要求。

2. 架構概覽

2.1 內部框圖解釋

LAN9253 的內部架構經過精心設計,以實現 EtherCAT 協議的高效處理和靈活的數據接口。其核心是一個強大的 EtherCAT 從站控制器 (ESC),負責解析 EtherCAT 幀、處理 EtherCAT 協議棧、管理內部存儲器以及與主機處理器進行通信。ESC 內部包含多個關鍵模塊,如 EtherCAT 處理單元、分布式時鐘單元、同步管理器以及各種 EtherCAT 寄存器。數據流通過 ESC 進行路由和處理,確保數據按照 EtherCAT 規范進行傳輸和同步。

在網絡接口方面,LAN9253 集成了兩個獨立的 10/100 Mbps 以太網物理層 (PHY) 收發器。這兩個 PHY 直接連接到 ESC,負責將數字信號轉換為模擬信號并通過 RJ45 連接器發送到以太網電纜,同時接收來自網絡的模擬信號并轉換為數字信號供 ESC 處理。每個 PHY 都包含自動協商、HP Auto-MDIX 和鏈路狀態檢測等功能,確保與網絡設備的兼容性和可靠連接。PHY 模塊還集成了必要的線路驅動器和接收器,最大限度地減少了對外部磁性元件的需求。

主機處理器通過過程數據接口 (PDI) 與 LAN9253 進行通信。PDI 支持多種模式,包括高速 SPI 接口和靈活的并行總線接口(8 位或 16 位)。SPI 接口提供了簡單的連接方式,適用于資源有限的微控制器;而并行總線接口則提供了更高的數據吞吐量,適用于需要快速交換大量過程數據的應用。PDI 模塊負責將主機處理器的數據讀寫請求轉換為對內部雙端口 RAM 和 EtherCAT 寄存器的訪問。

內部雙端口 RAM (DPRAM) 是 LAN9253 架構中的一個關鍵組成部分,容量為 8 KB。它允許 EtherCAT 網絡和主機處理器同時訪問過程數據和郵箱數據,從而實現高效的并發操作。ESC 負責將從 EtherCAT 網絡接收到的過程數據寫入 DPRAM,并將主機處理器寫入 DPRAM 的數據發送到 EtherCAT 網絡。同時,郵箱通信也通過 DPRAM 進行,允許主站和從站之間交換非實時數據,如配置參數、診斷信息等。

時鐘和復位管理單元負責為芯片內部所有模塊提供穩定的時鐘信號和正確的復位序列。電源管理單元則負責管理芯片的功耗,支持多種操作模式以優化能效。此外,芯片還包含 EEPROM 接口,用于存儲設備配置信息和 EtherCAT 標識符,使得設備在啟動時能夠自動加載配置。整個架構旨在提供一個高性能、低延遲、易于集成的 EtherCAT 從站解決方案。

2.2 EtherCAT 從站控制器 (ESC) 核心

EtherCAT 從站控制器 (ESC) 是 LAN9253 的核心,它實現了 EtherCAT 協議的所有復雜功能,使得設備能夠作為一個全功能的 EtherCAT 從站運行。ESC 的主要職責包括:識別和處理 EtherCAT 幀、管理過程數據、實現分布式時鐘 (DC) 同步、處理郵箱通信以及管理從站狀態機。

EtherCAT 幀處理: ESC 能夠識別 EtherCAT 幀的起始和結束,并解析其中的 EtherCAT 數據報。它根據數據報的命令類型(如寫入、讀取、循環寫入/讀取等)和地址信息,將數據路由到內部的相應模塊或存儲器區域。對于過程數據,ESC 能夠根據 EtherCAT 主站的指令,將數據從網絡寫入內部 DPRAM,或從 DPRAM 讀取數據發送到網絡。這種硬件級的幀處理確保了極低的延遲和高吞吐量,這是 EtherCAT 實時性的關鍵。

過程數據管理: ESC 通過同步管理器 (SyncManagers) 來管理過程數據。SyncManagers 是一種靈活的機制,用于定義 DPRAM 中哪些區域用于過程數據交換(PDO)以及這些數據如何與 EtherCAT 幀和主機處理器進行同步。ESC 能夠自動處理過程數據的輸入和輸出,無需主機處理器頻繁干預,從而減輕了主機處理器的負擔。

分布式時鐘 (DC): 分布式時鐘是 EtherCAT 協議的一個核心特性,它允許網絡中的所有從站設備實現納秒級的時鐘同步。ESC 內部集成了高精度的分布式時鐘單元,能夠接收并處理 EtherCAT 主站發送的同步幀,校準內部時鐘,并生成精確的同步事件(如 SYNC0 和 SYNC1)。這些同步事件可以用于同步外部硬件,如 ADC/DAC 采樣、PWM 輸出等,從而實現整個系統的高精度時間同步。

郵箱通信: 除了實時性要求高的過程數據,EtherCAT 還支持郵箱通信,用于傳輸非實時數據,如設備配置、診斷信息、固件更新等。ESC 通過郵箱 SyncManagers 管理郵箱數據,并提供一個緩沖區供主站和從站之間交換數據。常見的郵箱協議包括 CoE (CANopen over EtherCAT)、FoE (File over EtherCAT) 和 EoE (Ethernet over EtherCAT)。ESC 負責處理這些協議的底層機制,使得主機處理器可以通過簡單的讀寫操作來訪問郵箱數據。

從站狀態機: EtherCAT 從站設備會經歷一系列狀態轉換,包括 INIT (初始化)、PRE-OPERATIONAL (預操作)、SAFE-OPERATIONAL (安全操作) 和 OPERATIONAL (操作)。ESC 內部實現了一個狀態機,負責管理這些狀態轉換,并根據主站的指令或內部事件進行狀態切換。主機處理器可以讀取 ESC 的狀態,并根據需要進行相應的處理。

總而言之,LAN9253 的 ESC 核心是一個高度優化的硬件實現,它承擔了 EtherCAT 協議的絕大部分復雜性,使得開發者能夠?qū)W⒂趹?yīng)用層面的開發,而無需深入了解 EtherCAT 協議的底層細節。這大大加速了 EtherCAT 從站設備的開發周期,并確保了設備的互操作性和性能。

2.3 集成式以太網 PHY

LAN9253 集成了兩個高性能的 10/100 Mbps 以太網物理層 (PHY) 收發器,這是其高集成度設計的重要組成部分。這兩個 PHY 模塊直接連接到 EtherCAT 從站控制器 (ESC),負責以太網信號的物理傳輸和接收,將數字?jǐn)?shù)據轉換為適合在以太網電纜上傳輸?shù)哪M信號,反之亦然。這種集成設計顯著簡化了外部電路,減少了 PCB 面積和物料清單 (BOM) 成本。

每個 PHY 都支持 10BASE-T 和 100BASE-TX 兩種以太網標準,并能夠自動協商(Auto-Negotiation)與連接的網絡設備之間的最佳連接速度和雙工模式(半雙工或全雙工)。這意味著 LAN9253 能夠自動適應不同的網絡環境,無需手動配置。自動協商功能確保了設備在連接到不同速度的以太網端口時仍能正常工作,提高了系統的靈活性和兼容性。

HP Auto-MDIX (自動媒體相關接口交叉) 是 PHY 的另一個重要特性。傳統以太網連接需要區分直通線和交叉線,但有了 Auto-MDIX 功能,PHY 能夠自動檢測所連接電纜的類型,并相應地調整其發送和接收引腳,從而無需使用特殊的交叉線纜,簡化了安裝和故障排除。無論是連接到集線器、交換機還是其他設備,用戶都可以使用標準的直通線纜,大大提高了使用的便利性。

PHY 模塊還提供鏈路狀態檢測功能,能夠?qū)崟r(shí)監測以太網鏈路的連接狀態。當鏈路建立或斷開時,PHY 會生成相應的狀態信息,供 ESC 和主機處理器讀取。這對于網絡診斷和故障恢復至關重要,系統可以根據鏈路狀態的變化來調整其行為,例如在鏈路斷開時觸發報警或切換到備用通信路徑。

此外,LAN9253 的集成 PHY 具有強大的電纜診斷能力。它能夠檢測電纜故障,如開路、短路、錯對和反對等,并能估算故障發生的位置。這項功能對于工業現場的故障排除非常有價值,可以幫助維護人員快速定位電纜問題,減少停機時間。

為了確保信號完整性和電磁兼容性 (EMC),集成 PHY 內部包含了必要的線路驅動器和接收器,并且設計時考慮了對外部磁性元件的需求。通常情況下,只需要少量的外部電容和電阻即可完成 PHY 的連接,而無需復雜的變壓器陣列。這不僅節省了空間,還降低了設計復雜性。

總的來說,LAN9253 的集成式以太網 PHY 提供了穩定、可靠、易于使用的網絡接口,極大地簡化了 EtherCAT 從站設備的設計,并為工業應用提供了必要的魯棒性和診斷能力。

3. 引腳描述

LAN9253 采用緊湊的封裝,其引腳功能經過優化,以提供 EtherCAT 從站控制器和雙以太網 PHY 的所有必要接口。以下將詳細列出 LAN9253 的主要引腳及其功能、類型和復用功能。理解每個引腳的作用對于正確設計硬件電路至關重要。

3.1 電源和接地引腳

引腳名稱

類型

功能描述

VDD33A

電源

模擬 3.3V 電源輸入。為內部模擬電路(如 PLL、ADC/DAC)供電。

VDD33D

電源

數字 3.3V 電源輸入。為內部數字邏輯電路供電。

VDD12

電源

內部 1.2V 核心電源輸出。通常需要外部去耦電容。

VDDIO

電源

I/O 接口電源輸入。為 PDI 接口(SPI/并行)和 GPIO 引腳供電,電壓范圍通常為 1.8V 至 3.3V。

VSS

接地

數字和模擬接地。所有接地引腳必須連接到公共接地平面。

VSS_ANA

接地

模擬接地。與數字接地隔離,以減少噪聲干擾,最終連接到公共接地。

詳細說明:LAN9253 具有多個電源引腳,旨在為不同的內部功能提供獨立的供電,以優化性能并降低噪聲。VDD33A 專用于模擬電路,確保 PLL 和 PHY 模擬部分的電源純凈度。VDD33D 為大部分?jǐn)?shù)字邏輯提供電源。VDD12 是芯片內部穩壓器產生的核心電壓,通常不需要外部供電,但需要適當?shù)娜ヱ铍娙輥矸€(wěn)定其輸出。VDDIO 是可配置的 I/O 電源,其電壓決定了 PDI 接口的邏輯電平,這使得 LAN9253 能夠與不同電壓等級的主機處理器無縫連接。正確的電源去耦和接地布局對于芯片的穩定運行和 EMC 性能至關重要。所有 VSS 和 VSS_ANA 引腳都必須牢固地連接到低阻抗的接地平面。

3.2 以太網 PHY 接口引腳 (Port 0 & Port 1)

引腳名稱

類型

功能描述

RXD0P/N

I/O

Port 0 的差分接收數據對。連接到以太網磁性元件的 RX 側。

TXD0P/N

I/O

Port 0 的差分發送數據對。連接到以太網磁性元件的 TX 側。

RXD1P/N

I/O

Port 1 的差分接收數據對。連接到以太網磁性元件的 RX 側。

TXD1P/N

I/O

Port 1 的差分發送數據對。連接到以太網磁性元件的 TX 側。

LED0_LINK/ACT

輸出

Port 0 的鏈路/活動 LED 指示。高電平表示鏈路已建立,閃爍表示數據活動。

LED0_100

輸出

Port 0 的 100 Mbps 速度 LED 指示。高電平表示 100 Mbps 速度。

LED1_LINK/ACT

輸出

Port 1 的鏈路/活動 LED 指示。高電平表示鏈路已建立,閃爍表示數據活動。

LED1_100

輸出

Port 1 的 100 Mbps 速度 LED 指示。高電平表示 100 Mbps 速度。

詳細說明:LAN9253 集成了兩個獨立的以太網 PHY,每個 PHY 都提供一組差分?jǐn)?shù)據引腳 (RXD P/N, TXD P/N) 用于連接到外部以太網磁性元件(如網絡變壓器)。這些引腳是高速模擬信號,需要嚴格的差分走線和阻抗控制(通常為 100 歐姆)。為了確保信號完整性和 EMC 性能,建議在這些引腳附近放置共模扼流圈和 ESD 保護器件。LED 引腳用于驅動外部 LED,提供直觀的網絡狀態指示。這些 LED 指示有助于用戶快速了解網絡連接的速度和活動情況,是系統診斷的重要組成部分。

3.3 時鐘和復位引腳

引腳名稱

類型

功能描述

XTAL1

輸入

晶體振蕩器輸入。連接到外部晶體振蕩器或外部時鐘源。

XTAL2

輸出

晶體振蕩器輸出。連接到外部晶體振蕩器。

CLKOUT

輸出

可配置的時鐘輸出??捎糜跒橥獠课⒖刂破魈峁r(shí)鐘。

nRST

輸入

復位輸入(低電平有效)。當此引腳為低電平時,芯片被復位。

詳細說明:LAN9253 需要一個外部時鐘源來驅動其內部操作,通常通過連接一個 25 MHz 的晶體振蕩器到 XTAL1 和 XTAL2 引腳來實現。也可以通過 XTAL1 引腳輸入外部時鐘源。CLKOUT 引腳可以輸出一個可配置的時鐘信號,方便為系統中的其他組件提供時鐘。nRST 引腳是芯片的硬件復位引腳,低電平有效。在系統上電或出現故障時,通過拉低此引腳可以使芯片進入復位狀態,確保正確的初始化。復位信號的建立和保持時間需要滿足數據手冊中的時序要求。

3.4 過程數據接口 (PDI) 引腳

LAN9253 的 PDI 接口支持 SPI 和并行總線兩種模式,以下引腳的功能會根據所選模式而有所不同。

3.4.1 SPI 模式引腳

引腳名稱

類型

功能描述

SPI_CSn

輸入

SPI 片選信號(低電平有效)。用于選擇 LAN9253 進行 SPI 通信。

SPI_CLK

輸入

SPI 時鐘輸入。主機處理器提供時鐘信號。

SPI_MOSI

輸入

SPI 主機輸出,從機輸入。主機發送數據到 LAN9253。

SPI_MISO

輸出

SPI 主機輸入,從機輸出。LAN9253 發送數據到主機。

PDI_INTn

輸出

PDI 中斷輸出(低電平有效)。當有事件發生時,通知主機處理器。

SYNC0

輸出

分布式時鐘同步輸出 0。可用于同步外部事件。

SYNC1

輸出

分布式時鐘同步輸出 1。可用于同步外部事件。

詳細說明:在 SPI 模式下,LAN9253 作為 SPI 從機,通過 SPI_CSn、SPI_CLK、SPI_MOSI 和 SPI_MISO 引腳與主機處理器進行通信。SPI_CSn 必須在整個傳輸過程中保持低電平。SPI_CLK 的最高頻率可達 50 MHz,允許高速數據傳輸。PDI_INTn 是一個重要的中斷引腳,當 EtherCAT 從站控制器內部發生特定事件(如數據更新、郵箱事件、錯誤等)時,該引腳會拉低,通知主機處理器進行處理。SYNC0 和 SYNC1 是分布式時鐘的同步輸出,可以配置為在特定 EtherCAT 幀到達或特定時間間隔后觸發,用于同步外部硬件。

3.4.2 并行總線模式引腳

引腳名稱

類型

功能描述

D[15:0]

I/O

16 位數據總線。用于傳輸數據。

A[2:0]

輸入

地址總線。用于選擇內部寄存器或 DPRAM 地址。

nRD

輸入

讀使能信號(低電平有效)。當此引腳為低電平時,允許從數據總線讀取數據。

nWR

輸入

寫使能信號(低電平有效)。當此引腳為低電平時,允許向數據總線寫入數據。

nCS

輸入

片選信號(低電平有效)。用于選擇 LAN9253 進行并行通信。

PDI_INTn

輸出

PDI 中斷輸出(低電平有效)。當有事件發生時,通知主機處理器。

SYNC0

輸出

分布式時鐘同步輸出 0??捎糜谕酵獠渴录?。

SYNC1

輸出

分布式時鐘同步輸出 1。可用于同步外部事件。

詳細說明:在并行總線模式下,LAN9253 支持 8 位或 16 位數據總線。D[15:0] 是雙向數據引腳,用于數據傳輸。A[2:0] 是地址引腳,用于選擇內部寄存器或 DPRAM 地址空間。nRD 和 nWR 是讀寫控制信號,nCS 是片選信號。并行總線模式通常提供比 SPI 更高的數據吞吐量,適用于需要快速訪問大量過程數據的應用。PDI_INTn、SYNC0 和 SYNC1 的功能與 SPI 模式下相同。需要注意的是,并行總線模式下的引腳數量較多,對 PCB 走線和主機處理器的 GPIO 資源要求更高。

3.5 EEPROM 接口引腳

引腳名稱

類型

功能描述

EEPROM_SDA

I/O

EEPROM 數據線。連接到外部 I2C EEPROM 的 SDA 引腳。

EEPROM_SCL

輸出

EEPROM 時鐘線。連接到外部 I2C EEPROM 的 SCL 引腳。

詳細說明:LAN9253 內置 EEPROM 控制器,支持通過 I2C 接口連接外部 EEPROM。EEPROM_SDA 和 EEPROM_SCL 引腳用于與外部 EEPROM 進行通信,存儲 EtherCAT 設備配置數據(如 Vendor ID, Product Code, Revision Number, Serial Number 等)以及其他用戶自定義數據。芯片在上電復位后會自動從 EEPROM 加載配置信息。EEPROM 的正確配置對于 EtherCAT 網絡的識別和設備功能至關重要。

3.6 配置引腳

引腳名稱

類型

功能描述

MODE_SEL0

輸入

模式選擇引腳 0。用于配置 PDI 模式(SPI/并行)。

MODE_SEL1

輸入

模式選擇引腳 1。用于配置 PDI 模式和并行總線寬度。

詳細說明:MODE_SEL0 和 MODE_SEL1 引腳在芯片上電復位時被采樣,用于配置 LAN9253 的過程數據接口 (PDI) 模式。通過不同的高/低電平組合,可以配置為 SPI 模式、8 位并行模式或 16 位并行模式。這些引腳通常通過外部電阻上拉或下拉到 VDDIO 或 VSS 來設置其電平。正確的模式選擇是確保芯片與主機處理器正確通信的第一步。

4. 電氣特性

LAN9253 的電氣特性是設計硬件電路時必須嚴格遵循的關鍵參數。這些參數定義了芯片在不同工作條件下的性能限制和行為。

4.1 絕對最大額定值

絕對最大額定值定義了芯片在任何情況下都不能超過的電壓、電流和溫度限制。超過這些限制可能會導致芯片永久性損壞。在設計過程中,必須確保所有外部信號和電源電壓都保持在這些額定值之內,即使在瞬態或故障條件下。

參數

最小值

最大值

單位

描述

VDD33A, VDD33D

-0.3

4.0

V

3.3V 模擬/數字電源電壓

VDDIO

-0.3

4.0

V

I/O 電源電壓

輸入引腳電壓

-0.3

VDDIO + 0.3

V

任何輸入引腳相對于 VSS 的電壓

輸出引腳電壓

-0.3

VDDIO + 0.3

V

任何輸出引腳相對于 VSS 的電壓

存儲溫度范圍

-65

+150

°C

芯片在非工作狀態下的存儲溫度

ESD 保護 (HBM)

-

2000

V

人體模型靜電放電耐受電壓

ESD 保護 (CDM)

-

500

V

充電器件模型靜電放電耐受電壓

詳細說明:絕對最大額定值是芯片的“生命線”,任何違反都可能導致不可逆的損壞。例如,VDD33A、VDD33D 和 VDDIO 的電壓范圍必須嚴格控制在 0.3V 到 4.0V 之間。對于輸入和輸出引腳,其電壓不能超過 VDDIO + 0.3V 或低于 -0.3V,這強調了在連接外部器件時,邏輯電平兼容性的重要性。存儲溫度范圍規定了芯片在不通電情況下的安全存放溫度。ESD 保護等級表明了芯片對靜電放電的耐受能力,但在實際操作中,仍需采取適當?shù)撵o電防護措施。設計人員應始終在這些限制之內操作芯片,并考慮瞬態過壓或欠壓的可能性。

4.2 推薦工作條件

推薦工作條件定義了芯片在正常工作狀態下應滿足的電壓、溫度和時鐘頻率范圍。在這些條件下,芯片能夠保證其所有電氣特性和功能規格。

參數

最小值

典型值

最大值

單位

描述

VDD33A, VDD33D

3.135

3.3

3.465

V

3.3V 模擬/數字電源電壓

VDDIO

1.71

-

3.465

V

I/O 電源電壓

工作溫度范圍

-40

-

+85

°C

工業級溫度范圍

晶體振蕩器頻率

-

25

-

MHz

外部晶體振蕩器頻率

SPI_CLK 頻率

-

-

50

MHz

SPI 接口時鐘頻率

詳細說明:推薦工作條件是確保芯片正常和可靠運行的基準。VDD33A 和 VDD33D 的推薦范圍是 3.135V 到 3.465V,這對應于 3.3V ±5% 的標準容差。VDDIO 的范圍更廣,從 1.71V 到 3.465V,這使得 LAN9253 能夠與 1.8V、2.5V 或 3.3V 的主機處理器接口。工作溫度范圍為 -40°C 至 +85°C,表明 LAN9253 適用于嚴苛的工業環境。晶體振蕩器頻率必須為 25 MHz,這是芯片內部 PLL 和 PHY 正常工作的必要條件。SPI_CLK 的最大頻率為 50 MHz,允許高速的 SPI 通信。在設計電源和時鐘電路時,必須確保這些參數在推薦范圍內。

4.3 直流電氣特性

直流電氣特性描述了芯片在靜態條件下(例如,輸入/輸出引腳的電壓、電流)的行為。這些參數對于確定引腳的驅動能力、輸入閾值和功耗非常重要。

參數

最小值

典型值

最大值

單位

描述

VIL

-0.3

-

0.3 * VDDIO

V

輸入低電平電壓

VIH

0.7 * VDDIO

-

VDDIO + 0.3

V

輸入高電平電壓

VOL

-

-

0.2 * VDDIO

V

輸出低電平電壓

VOH

0.8 * VDDIO

-

-

V

輸出高電平電壓

IIL

-

-

±10

μA

輸入低電平漏電流

IIH

-

-

±10

μA

輸入高電平漏電流

IDD33A

-

15

25

mA

3.3V 模擬電源電流 (典型值,無活動)

IDD33D

-

30

50

mA

3.3V 數字電源電流 (典型值,無活動)

IDDIO

-

5

10

mA

I/O 電源電流 (典型值,無活動)

詳細說明:輸入低電平電壓 (VIL) 和輸入高電平電壓 (VIH) 定義了芯片能夠正確識別邏輯“0”和邏輯“1”的電壓范圍。這些參數與 VDDIO 相關,確保了與不同邏輯電平的主機處理器兼容。輸出低電平電壓 (VOL) 和輸出高電平電壓 (VOH) 表明了芯片輸出引腳在驅動負載時的電壓水平。輸出漏電流 (IIL/IIH) 反映了引腳在輸入狀態時的微小電流。電源電流 (IDD33A, IDD33D, IDDIO) 給出了芯片在典型無活動狀態下的靜態功耗,這些值會隨著芯片活動和負載的變化而增加。在設計電源和選擇外部器件時,這些直流參數是必不可少的參考。

4.4 交流電氣特性 (時序圖和參數)

交流電氣特性描述了芯片在動態條件下(例如,信號傳輸?shù)难舆t、建立時間、保持時間)的行為。這些參數對于確保高速接口(如 SPI 和并行總線)的正確時序至關重要。

由于交流電氣特性涉及大量的時序圖和表格,這里僅提供一個概述和示例,實際數據手冊中會包含詳細的時序圖和每個參數的詳細數值。

4.4.1 SPI 接口時序

SPI 接口的時序參數包括:

  • t_SCLK_period: SPI 時鐘周期。

  • t_CS_setup: 片選信號相對于時鐘的建立時間。

  • t_CS_hold: 片選信號相對于時鐘的保持時間。

  • t_MOSI_setup: MOSI 數據相對于時鐘的建立時間。

  • t_MOSI_hold: MOSI 數據相對于時鐘的保持時間。

  • t_MISO_delay: MISO 數據相對于時鐘的延遲時間。

詳細說明:SPI 接口的時序圖會詳細展示 SPI_CLK、SPI_CSn、SPI_MOSI 和 SPI_MISO 信號之間的相對時間關系。例如,在 SPI_CLK 的上升沿或下降沿采樣數據時,MOSI 數據必須在時鐘邊沿之前穩定(建立時間),并在時鐘邊沿之后保持穩定一段時間(保持時間)。MISO 數據會在時鐘邊沿之后經過一定的延遲才有效。主機處理器在與 LAN9253 進行 SPI 通信時,必須嚴格遵循這些時序要求,否則可能導致數據傳輸錯誤。特別是對于 50 MHz 的高速 SPI,時序裕量非常小,PCB 走線和信號完整性變得尤為重要。

4.4.2 并行總線接口時序

并行總線接口的時序參數包括:

  • t_AD_setup: 地址/數據相對于讀/寫使能信號的建立時間。

  • t_AD_hold: 地址/數據相對于讀/寫使能信號的保持時間。

  • t_WR_pulse: 寫使能脈沖寬度。

  • t_RD_pulse: 讀使能脈沖寬度。

  • t_CS_setup: 片選信號相對于讀/寫使能信號的建立時間。

  • t_CS_hold: 片選信號相對于讀/寫使能信號的保持時間。

  • t_DATA_out_delay: 數據輸出相對于讀使能信號的延遲時間。

詳細說明:并行總線接口的時序圖會展示數據線、地址線、讀寫使能信號 (nRD/nWR) 和片選信號 (nCS) 之間的復雜時序關系。例如,在寫入操作時,主機處理器必須在 nWR 信號變?yōu)榈碗娖街皩?shù)據和地址穩定在總線上,并在 nWR 信號變?yōu)楦唠娖街蟊3忠欢螘r(shí)間。在讀取操作時,數據會在 nRD 信號變?yōu)榈碗娖胶蠼?jīng)過一定延遲出現在數據總線上。并行總線通常比 SPI 提供更高的帶寬,但其時序要求也更復雜,需要主機處理器能夠提供精確的控制信號。在設計并行接口時,需要仔細計算所有時序參數,并考慮 PCB 走線延遲對信號完整性的影響。

4.4.3 PHY 接口時序

PHY 接口的時序參數主要涉及 MII/RMII 模式下的數據傳輸時序,以及與外部磁性元件和網絡連接相關的參數。由于 LAN9253 的 PHY 是集成的,這些參數更多地與內部操作相關,但在某些高級應用中,了解這些參數仍有幫助。

詳細說明:雖然 LAN9253 的 PHY 是集成的,但其內部 MII/RMII 接口的時序仍然是其正常工作的基礎。這些時序參數確保了 PHY 能夠正確地發送和接收以太網數據包。對于外部連接,PHY 的交流特性還包括差分信號的阻抗匹配、回波損耗、插入損耗等參數,這些都直接影響到以太網連接的質量和可靠性。設計人員需要確保外部磁性元件和 PCB 走線能夠滿足這些要求。

4.5 功耗

LAN9253 的功耗是系統設計中一個重要的考慮因素,尤其是在電池供電或?qū)ι嵊袊?yán)格要求的應用中。功耗主要取決于芯片的工作模式、數據傳輸速率、PDI 接口的活動以及連接的以太網鏈路狀態。

參數

典型值

最大值

單位

描述

正常工作模式 (100 Mbps, 雙端口活動)

200

300

mW

兩個 PHY 均處于 100 Mbps 模式且有數據傳輸

正常工作模式 (10 Mbps, 雙端口活動)

150

250

mW

兩個 PHY 均處于 10 Mbps 模式且有數據傳輸

低功耗模式 (PHY 禁用)

50

80

mW

僅 ESC 和 PDI 活躍,PHY 處于低功耗模式

掉電模式

10

20

μW

芯片大部分功能關閉,僅保留少量喚醒邏輯

詳細說明:LAN9253 支持多種電源模式,以優化功耗。在正常工作模式下,功耗會隨著以太網數據速率和端口活動的增加而增加。100 Mbps 模式下的功耗高于 10 Mbps 模式。當不需要以太網通信時,可以通過軟件將 PHY 禁用,使芯片進入低功耗模式,此時只有 EtherCAT 從站控制器和 PDI 接口保持活躍,功耗顯著降低。在掉電模式下,芯片的大部分功能都被關閉,功耗降至微瓦級別,適用于需要超低功耗待機的應用。設計人員應根據實際應用場景選擇合適的電源模式,并通過外部電路(如電源管理 IC)來有效管理芯片的供電,確保散熱滿足要求。在電源設計中,充足的去耦電容對于穩定電源和降低噪聲至關重要。

5. EtherCAT 從站控制器 (ESC) 詳解

EtherCAT 從站控制器 (ESC) 是 LAN9253 的核心,它負責處理 EtherCAT 協議的所有復雜性,使得主機處理器可以專注于應用邏輯。本節將深入探討 ESC 的功能塊、PDI 模式、同步管理器、分布式時鐘、狀態機以及關鍵寄存器映射。

5.1 ESC 功能塊

LAN9253 的 ESC 內部由多個功能塊組成,這些模塊協同工作以實現 EtherCAT 協議的完整功能。

5.1.1 EtherCAT 處理單元 (EPU)EPU 是 ESC 的核心處理器,負責解析傳入的 EtherCAT 幀,識別 EtherCAT 數據報,并根據數據報的命令和地址信息,將數據路由到正確的內部存儲器或寄存器。它還負責生成傳出的 EtherCAT 幀,將主機處理器寫入的數據或內部狀態信息封裝到數據報中發送到網絡。EPU 實現了 EtherCAT 協議的底層邏輯,包括 CRC 校驗、地址解析、數據報處理和錯誤檢測。其硬件加速能力確保了 EtherCAT 協議的超低延遲處理。

5.1.2 分布式時鐘單元 (DCU)DCU 實現了 EtherCAT 的分布式時鐘功能。它包含一個高分辨率的 64 位系統時間計數器,能夠以納秒級精度跟蹤網絡時間。DCU 接收來自 EtherCAT 主站的同步幀,并根據這些幀校準內部系統時間,從而使網絡中的所有從站設備保持高度同步。DCU 可以配置生成兩個可編程的同步事件 (SYNC0 和 SYNC1),這些事件可以用于觸發外部硬件操作,如 ADC 采樣、PWM 輸出更新或電機控制器的同步。SYNC0 通常用于同步過程數據更新,而 SYNC1 則用于更高級的同步任務。

5.1.3 同步管理器 (SyncManagers)同步管理器是 EtherCAT 協議中用于管理數據交換的關鍵機制。LAN9253 的 ESC 提供了多個可配置的 SyncManagers,每個 SyncManager 都可以定義 DPRAM 中的一個特定區域,并關聯一個或多個 PDO (Process Data Object)。SyncManagers 可以配置為郵箱模式或過程數據模式。

  • 郵箱 SyncManagers: 用于處理非實時數據,如 CoE (CANopen over EtherCAT)、FoE (File over EtherCAT) 和 EoE (Ethernet over EtherCAT) 協議。它們通常用于配置參數、診斷信息或固件更新。

  • 過程數據 SyncManagers: 用于處理實時性要求高的過程數據。它們定義了輸入和輸出過程數據在 DPRAM 中的位置和大小,并控制這些數據與 EtherCAT 幀以及主機處理器之間的同步。例如,一個 SyncManager 可以配置為輸入 PDO,當 EtherCAT 主站發送數據時,ESC 會將數據寫入該 SyncManager 對應的 DPRAM 區域。

5.1.4 內部雙端口 RAM (DPRAM)LAN9253 集成了 8 KB 的雙端口 RAM。DPRAM 是 EtherCAT 網絡和主機處理器之間共享的數據緩沖區。EtherCAT 網絡通過 ESC 訪問 DPRAM,而主機處理器通過 PDI 訪問 DPRAM。這種雙端口設計允許兩者同時讀寫數據,避免了數據沖突和等待,從而實現高效的并發操作。DPRAM 的一部分用于存儲過程數據,另一部分用于郵箱數據。其內存映射由 EtherCAT 配置工具(如 TwinCAT)根據 ESI (EtherCAT Slave Information) 文件進行定義。

5.1.5 寄存器接口ESC 內部包含大量的控制、狀態和配置寄存器。主機處理器通過 PDI 接口訪問這些寄存器,以配置 ESC 的行為、讀取其狀態、獲取診斷信息或控制特定的 EtherCAT 功能。這些寄存器包括 ESC 配置寄存器、AL 狀態寄存器、PDI 控制寄存器、DC 寄存器、SyncManager 配置寄存器等。

5.1.6 狀態機管理ESC 內部實現了 EtherCAT 從站的狀態機,負責管理從站設備的生命周期。從站狀態機通常包括 INIT (初始化)、PRE-OPERATIONAL (預操作)、SAFE-OPERATIONAL (安全操作) 和 OPERATIONAL (操作) 四個主要狀態。ESC 會根據主站的指令或內部事件進行狀態轉換,并向主機處理器報告當前狀態。

5.2 過程數據接口 (PDI) 模式

LAN9253 提供了靈活的過程數據接口 (PDI),允許主機處理器以多種方式與 ESC 交互。支持的 PDI 模式包括 SPI 和并行總線(8 位或 16 位)。

5.2.1 SPI 模式SPI (Serial Peripheral Interface) 模式是一種高速、全雙工的同步串行接口。在 SPI 模式下,LAN9253 作為 SPI 從機,主機處理器作為 SPI 主機。

  • 連接: 只需要四根信號線:SPI_CSn (片選)、SPI_CLK (時鐘)、SPI_MOSI (主機輸出/從機輸入) 和 SPI_MISO (主機輸入/從機輸出)。

  • 速度: SPI_CLK 最高可達 50 MHz,提供較高的數據吞吐量。

  • 優點: 硬件連接簡單,占用主機處理器 GPIO 資源少,適用于資源有限的微控制器。

  • 操作: 主機處理器通過發送 SPI 命令和數據來讀寫 LAN9253 內部的 DPRAM 和寄存器。每次傳輸都由 SPI_CSn 的低電平激活。

  • 中斷: PDI_INTn 引腳用于向主機處理器發出中斷請求,通知有事件發生,如數據更新或郵箱數據到達。

5.2.2 并行總線模式 (8 位/16 位)并行總線模式提供更高的數據吞吐量,適用于需要快速交換大量過程數據的應用。

  • 連接: 需要數據總線 (D[7:0] 或 D[15:0])、地址總線 (A[2:0])、讀使能 (nRD)、寫使能 (nWR) 和片選 (nCS) 等信號。

  • 速度: 并行總線模式的數據傳輸速率通常高于 SPI,具體取決于時鐘頻率和總線寬度。

  • 優點: 傳輸效率高,適合大數據量傳輸。

  • 缺點: 占用主機處理器更多的 GPIO 資源,PCB 走線相對復雜。

  • 操作: 主機處理器通過設置地址線、數據線并控制 nRD/nWR 和 nCS 信號來直接讀寫 LAN9253 內部的 DPRAM 和寄存器。

  • 中斷: PDI_INTn 引腳的功能與 SPI 模式下相同。

模式選擇: PDI 模式通過 MODE_SEL0 和 MODE_SEL1 引腳在芯片上電復位時進行配置。設計人員應根據主機處理器的接口能力、所需數據吞吐量以及 PCB 布局的復雜性來選擇合適的 PDI 模式。

5.3 同步管理器 (SyncManagers)

同步管理器是 EtherCAT 協議中用于管理 DPRAM 區域和數據交換的關鍵概念。LAN9253 的 ESC 支持多個 SyncManagers,它們定義了 DPRAM 中的哪些區域用于過程數據或郵箱通信,以及這些數據如何與 EtherCAT 幀和主機處理器進行同步。

5.3.1 SyncManager 類型

  • 郵箱 SyncManagers: 通常用于異步通信,如 CoE、FoE、EoE。它們提供緩沖區用于主站和從站之間交換非實時數據。郵箱 SyncManagers 通常配置為緩沖區模式,數據在發送和接收時不會自動覆蓋,需要通過軟件進行管理。

  • 過程數據 SyncManagers: 用于實時過程數據交換。它們通常配置為循環模式或緩沖模式。

    • 循環模式 (Cyclic Mode): 最常用的過程數據模式。數據在每個 EtherCAT 循環中自動更新。當主站寫入數據時,ESC 會將數據寫入 DPRAM 中的指定區域;當主站讀取數據時,ESC 會從 DPRAM 中讀取數據。

    • 緩沖模式 (Buffered Mode): 適用于需要緩存多組數據的場景。例如,一個 SyncManager 可以配置為雙緩沖,當一組數據被主站讀取時,另一組數據可以被主機處理器寫入,從而實現無縫的數據更新。

5.3.2 SyncManager 配置每個 SyncManager 都有一個對應的配置寄存器,用于定義其屬性,包括:

  • 起始地址: DPRAM 中該 SyncManager 區域的起始地址。

  • 長度: 該 SyncManager 區域的大小 (字節)。

  • 控制字節: 定義 SyncManager 的方向 (輸入/輸出)、模式 (郵箱/過程數據)、同步類型 (事件/同步脈沖) 等。

  • 狀態字節: 指示 SyncManager 的當前狀態,如是否有數據可用、是否已同步等。

5.3.3 同步機制SyncManagers 的核心功能是同步。對于過程數據 SyncManagers,同步可以通過以下方式實現:

  • PDI 訪問同步: 主機處理器對 DPRAM 的訪問與 EtherCAT 網絡的訪問是同步的。ESC 確保在 EtherCAT 幀處理過程中,主機處理器不會訪問正在被 ESC 更新的 DPRAM 區域,從而避免數據沖突。

  • SyncManager 事件: 當 SyncManager 的數據更新完成時,ESC 可以生成一個事件,并通過 PDI_INTn 引腳通知主機處理器。主機處理器可以響應這個中斷,讀取或?qū)懭胄碌倪^程數據。

  • 分布式時鐘同步: SyncManagers 可以與分布式時鐘 (DC) 功能結合使用。例如,一個過程數據 SyncManager 可以配置為在 SYNC0 脈沖到達時更新數據,從而實現與網絡中其他從站設備的高度同步。

正確配置 SyncManagers 對于 EtherCAT 從站的正常運行至關重要。EtherCAT 配置工具會根據 ESI 文件自動生成 SyncManager 的配置,但理解其工作原理有助于調試和優化系統性能。

5.4 分布式時鐘 (DC)

分布式時鐘 (Distributed Clocks, DC) 是 EtherCAT 協議的標志性特性之一,它允許 EtherCAT 網絡中的所有從站設備實現納秒級的時鐘同步。LAN9253 的 ESC 內部集成了高精度的分布式時鐘單元,是實現這一功能的關鍵。

5.4.1 DC 工作原理在 EtherCAT 網絡中,第一個支持 DC 功能的從站通常被指定為“參考時鐘”。主站會周期性地發送特殊的同步幀,這些幀在經過每個從站時,ESC 會記錄其到達時間。通過比較這些到達時間,并考慮電纜延遲,主站可以計算出每個從站相對于參考時鐘的時鐘偏移。然后,主站會向每個從站發送校正值,使從站調整其內部時鐘,從而實現整個網絡的高精度同步。

LAN9253 的 DCU 內部包含一個 64 位系統時間計數器,以 1 ns 的分辨率遞增。這個計數器是所有同步事件的基礎。當接收到主站的同步幀時,DCU 會記錄幀的到達時間,并根據主站提供的校正值調整內部計數器的頻率或相位,以實現與網絡參考時鐘的同步。

5.4.2 SYNC0 和 SYNC1 脈沖LAN9253 的 DCU 可以生成兩個可編程的同步脈沖:SYNC0 和 SYNC1。這兩個脈沖是外部硬件同步的關鍵。

  • SYNC0: 通常用于觸發過程數據的更新。例如,一個 ADC 可以配置為在 SYNC0 脈沖到達時開始采樣,一個 PWM 輸出可以配置為在 SYNC0 脈沖到達時更新其占空比。這確保了所有從站設備的數據輸入和輸出都在精確的同一時間點進行,從而實現高精度的運動控制和數據采集。SYNC0 的周期通常與 EtherCAT 循環時間相同。

  • SYNC1: 提供第二個可編程的同步事件。它可以在 SYNC0 之后的一個可編程延遲時間觸發,或者以不同的周期觸發。SYNC1 可以用于更復雜的同步任務,例如在 SYNC0 之后執行特定的計算或觸發另一個階段的硬件操作。

5.4.3 DC 寄存器ESC 內部有專門的 DC 寄存器,用于配置和監控分布式時鐘功能。這些寄存器包括:

  • 系統時間寄存器: 存儲當前的 64 位系統時間。

  • 系統時間偏移寄存器: 用于調整系統時間的偏移量。

  • DC 控制寄存器: 配置 DC 功能的啟用/禁用、SYNC0/SYNC1 的模式和極性。

  • SYNC0/SYNC1 周期寄存器: 定義 SYNC0 和 SYNC1 脈沖的周期。

  • SYNC0/SYNC1 啟動時間寄存器: 定義 SYNC0 和 SYNC1 脈沖相對于系統時間的觸發點。

通過正確配置這些寄存器,設計人員可以實現對外部硬件的精確時間同步,滿足工業自動化應用對實時性的嚴格要求。分布式時鐘是 EtherCAT 區別于其他工業以太網協議的關鍵優勢之一,它使得 EtherCAT 能夠?qū)崿F(xiàn)真正的分布式控制和高精度同步。

5.5 狀態機

EtherCAT 從站設備會經歷一個定義好的狀態機,以管理其生命周期和功能。LAN9253 的 ESC 內部實現了這個狀態機,并負責根據 EtherCAT 主站的指令或內部事件進行狀態轉換。理解這些狀態對于開發 EtherCAT 從站應用程序至關重要。

5.5.1 從站狀態EtherCAT 從站通常有以下主要狀態:

  • INIT (初始化): 這是從站設備上電后的初始狀態。在此狀態下,ESC 僅響應少數 EtherCAT 命令,如讀取設備標識符和基本配置信息。PDI 接口通常處于活動狀態,允許主機處理器進行初始化和配置。在此狀態下,EtherCAT 通信尚未完全建立,過程數據交換是禁用的。

    • 進入條件: 上電復位,或從任何其他狀態通過主站指令進入。

    • 主要功能: 讀取設備信息,加載 EEPROM 配置,主機處理器初始化。

  • PRE-OPERATIONAL (預操作): 在此狀態下,EtherCAT 通信已建立,主站可以訪問從站的郵箱通信(如 CoE),但過程數據交換仍然禁用。此狀態通常用于從站的配置、參數設置和診斷。主機處理器可以訪問 DPRAM 和寄存器,進行必要的初始化和準備工作。

    • 進入條件: 從 INIT 狀態通過主站指令進入。

    • 主要功能: 郵箱通信,參數配置,診斷,主機處理器準備過程數據。

  • SAFE-OPERATIONAL (安全操作): 在此狀態下,過程數據交換開始啟用,但從站的輸出仍然保持在安全狀態(例如,電機驅動器輸出為零,I/O 模塊輸出為默認安全值)。主站可以讀取從站的輸入數據,但不能控制從站的輸出。此狀態通常用于在完全操作之前驗證系統配置和確保安全。分布式時鐘功能通常在此狀態下開始同步。

    • 進入條件: 從 PRE-OPERATIONAL 狀態通過主站指令進入,并且所有 SyncManagers 都已正確配置。

    • 主要功能: 輸入過程數據交換,DC 同步,輸出保持安全狀態。

  • OPERATIONAL (操作): 這是 EtherCAT 從站的正常工作狀態。在此狀態下,所有功能都已啟用,包括過程數據輸入和輸出。主站可以完全控制從站的輸出,并實時交換過程數據。分布式時鐘功能完全同步,并生成 SYNC0/SYNC1 脈沖以同步外部硬件。

    • 進入條件: 從 SAFE-OPERATIONAL 狀態通過主站指令進入,并且所有必要的條件都已滿足(例如,安全鏈已閉合)。

    • 主要功能: 全功能實時過程數據交換,完全控制輸出。

5.5.2 狀態轉換從站狀態的轉換通常由 EtherCAT 主站通過 AL Control 寄存器發出指令來控制。從站也會根據內部事件(如錯誤檢測)自動進行狀態轉換(例如,從 OPERATIONAL 切換到 SAFE-OPERATIONAL)。主機處理器可以讀取 ESC 的 AL Status 寄存器來獲取當前從站狀態。

5.5.3 錯誤處理當從站檢測到錯誤時(例如,看門狗超時、PHY 錯誤、PDI 錯誤),它可能會自動從 OPERATIONAL 狀態切換到 SAFE-OPERATIONAL 狀態,甚至 INIT 狀態,以確保系統安全。主機處理器需要監控 ESC 的錯誤寄存器,并根據錯誤類型采取相應的處理措施。

理解 EtherCAT 從站狀態機對于開發健壯的 EtherCAT 從站應用程序至關重要。主機處理器需要根據從站的當前狀態來調整其行為,并確保在正確的狀態下執行相應的操作。

5.6 寄存器映射

LAN9253 的 EtherCAT 從站控制器 (ESC) 具有豐富的寄存器集,用于配置芯片、控制其操作、讀取狀態信息以及訪問內部數據。主機處理器通過 PDI 接口(SPI 或并行總線)訪問這些寄存器。以下是一些關鍵寄存器類別的概述,實際數據手冊中會提供每個寄存器的詳細地址、位定義和功能描述。

5.6.1 ESC 配置寄存器 (ESC Configuration Registers)這些寄存器用于配置 ESC 的基本操作模式和功能。

  • 類型: 例如,ESC Type (0x0000),指示芯片類型。

  • 修訂: 例如,Revision (0x0001),指示芯片的硬件修訂版本。

  • Build: 例如,Build (0x0002),指示 ESC 的內部構建版本。

  • PDI 控制: 例如,PDI Control (0x0140),配置 PDI 接口的模式和中斷行為。

  • EEPROM 配置: 例如,EEPROM Configuration (0x0500),控制 EEPROM 的讀寫操作。

5.6.2 AL 狀態和控制寄存器 (Application Layer Status and Control Registers)這些寄存器用于管理 EtherCAT 從站的狀態機和應用層狀態。

  • AL Status (0x0130): 讀取從站的當前狀態(INIT, PRE-OP, SAFE-OP, OP)。

  • AL Control (0x0120): 主站通過此寄存器控制從站的狀態轉換。

  • AL Status Code (0x0134): 提供從站狀態的詳細錯誤代碼。

  • AL Event Request (0x0220): 指示 ESC 內部發生的各種事件(如 SyncManager 事件、看門狗事件)。

  • AL Event Enable (0x0204): 啟用/禁用特定事件的中斷。

5.6.3 SyncManager 寄存器 (SyncManager Registers)每個 SyncManager 都有一組寄存器來定義其屬性和行為。

  • SyncManager 0 配置 (0x0800): 定義 SyncManager 0 的起始地址、長度、控制字節等。

  • SyncManager 1 配置 (0x0808): 定義 SyncManager 1 的起始地址、長度、控制字節等。

  • ...以此類推,每個 SyncManager 都對應一個寄存器塊。

  • SyncManager 狀態: 每個 SyncManager 都有一個狀態位,指示其是否已同步、是否有數據可用等。

5.6.4 分布式時鐘 (DC) 寄存器 (Distributed Clock Registers)這些寄存器用于配置和監控分布式時鐘功能。

  • 系統時間 (0x0900): 64 位寄存器,存儲當前的 EtherCAT 系統時間。

  • 系統時間偏移 (0x0910): 用于調整系統時間。

  • DC 控制 (0x0980): 配置 DC 功能的啟用、SYNC0/SYNC1 的極性和模式。

  • SYNC0 周期 (0x09A0): 定義 SYNC0 脈沖的周期。

  • SYNC0 啟動時間 (0x09A4): 定義 SYNC0 脈沖相對于系統時間的觸發點。

  • SYNC1 周期 (0x09B0): 定義 SYNC1 脈沖的周期。

  • SYNC1 啟動時間 (0x09B4): 定義 SYNC1 脈沖相對于系統時間的觸發點。

5.6.5 PHY 寄存器 (PHY Registers)雖然 LAN9253 的 PHY 是集成的,但仍然可以通過 ESC 訪問其 MII 管理接口 (MIIM) 寄存器,用于配置 PHY 的工作模式或讀取其狀態。

  • PHY 地址: 例如,Port 0 PHY 地址通常為 0x00,Port 1 PHY 地址為 0x01。

  • PHY 控制寄存器 (寄存器 0): 配置 PHY 的速度、雙工模式、自動協商等。

  • PHY 狀態寄存器 (寄存器 1): 讀取 PHY 的鏈路狀態、速度、雙工模式等。

5.6.6 診斷和錯誤寄存器 (Diagnostic and Error Registers)這些寄存器提供關于芯片內部狀態和錯誤信息的詳細診斷數據。

  • 錯誤計數器: 例如,RX 錯誤計數器、CRC 錯誤計數器。

  • 看門狗計數器: 監控 ESC 的看門狗狀態。

  • PDI 錯誤狀態: 指示 PDI 接口的錯誤。

訪問方式:主機處理器通過 PDI 接口(SPI 或并行總線)向 ESC 發送讀寫命令,并指定要訪問的寄存器地址。理解這些寄存器的功能和位定義對于開發 EtherCAT 從站固件和應用程序至關重要。EtherCAT 配置工具通常會根據 ESI 文件自動生成這些寄存器的默認配置,但高級應用可能需要通過軟件動態修改某些寄存器以實現特定功能。

6. 集成式以太網 PHY 詳解

LAN9253 集成了兩個高性能的 10/100 Mbps 以太網物理層 (PHY) 收發器,極大地簡化了 EtherCAT 從站的網絡接口設計。本節將深入探討這些集成 PHY 的功能、特性以及它們在 EtherCAT 網絡中的作用。

6.1 PHY 功能和特性

LAN9253 的每個集成 PHY 都具備現代以太網 PHY 所需的所有核心功能,確保了與各種網絡設備的兼容性和可靠的通信。

6.1.1 10BASE-T 和 100BASE-TX 支持每個 PHY 都完全支持 IEEE 802.3u 標準的 100BASE-TX (快速以太網) 和 IEEE 802.3 標準的 10BASE-T (標準以太網)。這意味著它們能夠以 10 Mbps 或 100 Mbps 的速度進行數據傳輸,并支持全雙工和半雙工操作模式。100BASE-TX 使用兩對雙絞線進行傳輸,而 10BASE-T 也可以使用兩對雙絞線。

6.1.2 自動協商 (Auto-Negotiation)自動協商是 PHY 的一項關鍵功能,它允許 PHY 自動檢測并與連接的鏈路伙伴(如以太網交換機或另一個 EtherCAT 從站)協商最佳的工作模式。這包括協商鏈路速度(10 Mbps 或 100 Mbps)和雙工模式(半雙工或全雙工)。當 LAN9253 連接到網絡時,PHY 會自動執行協商過程,無需用戶手動配置,從而簡化了設備的部署和維護。自動協商確保了最佳的鏈路性能和互操作性。

6.1.3 HP Auto-MDIX (自動媒體相關接口交叉)HP Auto-MDIX 功能消除了對直通線和交叉線纜的區分。無論連接到集線器、交換機還是其他設備,用戶都可以使用標準的直通線纜。PHY 會自動檢測電纜類型,并相應地調整其發送 (TX) 和接收 (RX) 引腳的連接,確保數據能夠正確傳輸。這項功能大大簡化了安裝和故障排除,減少了因線纜類型不匹配而導致的連接問題。

6.1.4 鏈路狀態檢測PHY 能夠?qū)崟r(shí)監測以太網鏈路的物理連接狀態。當鏈路建立(即成功連接到網絡)或斷開時,PHY 會更新其內部狀態寄存器。這些狀態信息可以通過 ESC 訪問,并可以用于驅動外部 LED 指示燈(如 LEDx_LINK/ACT 引腳),提供直觀的鏈路狀態反饋。鏈路狀態檢測對于網絡診斷和應用程序的錯誤恢復機制非常重要。

6.1.5 電纜診斷 (Cable Diagnostics)LAN9253 的集成 PHY 具備電纜診斷功能,能夠檢測以太網電纜的常見故障,如開路、短路、錯對 (pair swap) 和反對 (pair polarity inversion)。更高級的診斷功能甚至可以估算故障發生的大致距離。這項功能對于工業現場的故障排除非常有價值,可以幫助維護人員快速定位電纜問題,減少系統停機時間。通過讀取 PHY 寄存器,主機處理器可以獲取詳細的電纜診斷結果。

6.1.6 低功耗模式PHY 支持多種低功耗模式,以降低系統整體功耗。當以太網鏈路不活動時,PHY 可以進入低功耗狀態,例如節能以太網 (EEE) 模式或深度睡眠模式。這些模式可以由主站或主機處理器通過軟件控制,有助于延長電池壽命或降低散熱要求。

6.1.7 集成線路驅動器/接收器PHY 內部集成了必要的線路驅動器和接收器,用于驅動和接收以太網信號。這意味著在大多數情況下,只需要少量的外部無源元件(如電阻、電容和共模扼流圈)即可完成 PHY 的連接,而無需復雜的外部磁性元件陣列,從而降低了 BOM 成本和 PCB 面積。

6.2 MII/RMII 接口

雖然 LAN9253 的 PHY 是集成的,但其內部仍然通過標準的 MII (Media Independent Interface) 或 RMII (Reduced Media Independent Interface) 與 EtherCAT 從站控制器 (ESC) 進行通信。這些接口定義了 PHY 和 MAC (Media Access Control) 層之間的數據和控制信號。

MII (Media Independent Interface):MII 是一個 4 位寬的并行接口,用于 10 Mbps 和 100 Mbps 以太網。它包含獨立的發送和接收數據路徑,以及時鐘和控制信號。

  • 發送數據: TXD[3:0] (4位數據)、TX_EN (發送使能)、TX_CLK (發送時鐘)。

  • 接收數據: RXD[3:0] (4位數據)、RX_DV (接收數據有效)、RX_ER (接收錯誤)、RX_CLK (接收時鐘)。

  • 控制: CRS (載波檢測)、COL (沖突檢測)。

  • 管理接口: MDIO (管理數據輸入/輸出)、MDC (管理數據時鐘),用于訪問 PHY 的內部寄存器。

RMII (Reduced Media Independent Interface):RMII 是 MII 的簡化版本,旨在減少引腳數量。它是一個 2 位寬的并行接口,使用一個公共時鐘源,并復用一些控制信號。

  • 發送數據: TXD[1:0] (2位數據)、TX_EN (發送使能)。

  • 接收數據: RXD[1:0] (2位數據)、CRS_DV (載波檢測/數據有效)、RX_ER (接收錯誤)。

  • 公共時鐘: REF_CLK (參考時鐘,通常為 50 MHz)。

  • 管理接口: MDIO、MDC。

LAN9253 的 ESC 內部集成了 MAC 功能,并通過內部總線直接與集成 PHY 的 MII/RMII 接口通信。這意味著用戶無需在外部實現 MII/RMII 接口,進一步簡化了設計。通過 ESC 訪問 PHY 的 MDIO/MDC 寄存器,可以對 PHY 進行高級配置和診斷。

6.3 磁性元件和 ESD 保護

盡管 LAN9253 的 PHY 是高度集成的,但為了確保以太網通信的可靠性、信號完整性和電磁兼容性 (EMC),仍然需要外部的磁性元件和 ESD 保護。

6.3.1 磁性元件 (Magnetics)以太網磁性元件(通常是網絡變壓器或集成 RJ45 連接器中的磁性模塊)在 PHY 和以太網電纜之間提供以下關鍵功能:

  • 電氣隔離: 將 PHY 的低壓數字電路與以太網電纜上的高壓瞬態和共模噪聲隔離,保護 PHY 免受損壞。

  • 阻抗匹配: 將 PHY 的輸出阻抗與以太網電纜的特性阻抗(通常為 100 歐姆)進行匹配,以最大限度地減少信號反射,確保信號完整性。

  • 共模抑制: 抑制以太網電纜上的共模噪聲,提高抗干擾能力。

  • 發送/接收信號平衡: 將單端信號轉換為差分信號進行傳輸,反之亦然。

LAN9253 的 PHY 通常需要一個 10/100BASE-TX 兼容的磁性模塊,該模塊應包含發送和接收路徑的隔離變壓器和共模扼流圈。選擇符合 IEEE 802.3 標準的磁性元件至關重要。

6.3.2 ESD 保護 (Electrostatic Discharge Protection)以太網端口是設備最容易受到靜電放電 (ESD) 沖擊的接口之一,因?yàn)橛脩艚?jīng)常會觸摸 RJ45 連接器。雖然 LAN9253 內部集成了 ESD 保護,但為了滿足工業環境的嚴格 ESD 要求(如 IEC 61000-4-2),通常需要在 RJ45 連接器和磁性元件之間添加外部瞬態電壓抑制器 (TVS) 二極管陣列。

  • 放置: TVS 器件應盡可能靠近 RJ45 連接器放置,以在靜電放電能量進入 PCB 之前將其鉗位。

  • 類型: 選擇低鉗位電壓、快速響應時間和高 ESD 耐受能力的 TVS 器件。

  • 接地: ESD 保護電路的接地路徑必須是低阻抗的,并直接連接到系統的保護接地。

正確的磁性元件和 ESD 保護設計對于確保 LAN9253 在工業環境中的長期可靠性和 EMC 兼容性至關重要。設計人員應參考 LAN9253 的應用筆記和相關 EMC 標準進行詳細設計。

7. 存儲器接口

LAN9253 內部集成了雙端口 RAM (DPRAM) 用于數據存儲,并支持外部 EEPROM 接口用于配置信息。

7.1 內部 RAM 結構

LAN9253 內部集成了 8 KB 的雙端口 RAM (DPRAM)。DPRAM 是 EtherCAT 從站控制器 (ESC) 和主機處理器之間共享的核心數據存儲區域。其雙端口特性允許 ESC 和主機處理器同時、獨立地訪問 RAM,從而實現高效的數據交換,避免了傳統的單端口 RAM 在并發訪問時可能出現的仲裁延遲。

7.1.1 DPRAM 的作用

  • 過程數據存儲: DPRAM 的大部分區域用于存儲 EtherCAT 過程數據 (PDO)。這些數據是實時性要求最高的輸入和輸出數據,例如傳感器讀數、執行器命令、電機位置等。ESC 負責將從 EtherCAT 網絡接收到的輸入過程數據寫入 DPRAM,并將主機處理器寫入 DPRAM 的輸出過程數據發送到網絡。

  • 郵箱數據存儲: DPRAM 的另一部分區域用于存儲 EtherCAT 郵箱數據。郵箱用于傳輸非實時數據,如設備配置參數、診斷信息、固件更新等。通過 CoE (CANopen over EtherCAT)、FoE (File over EtherCAT) 和 EoE (Ethernet over EtherCAT) 等協議,主站和從站可以通過郵箱交換數據。

  • EtherCAT 寄存器映射: 雖然大部分 EtherCAT 寄存器是獨立的硬件寄存器,但 DPRAM 中也會映射一部分 EtherCAT 寄存器或其鏡像,方便主機處理器通過統一的 DPRAM 訪問機制進行讀寫。

7.1.2 DPRAM 訪問

  • EtherCAT 網絡訪問: ESC 根據 EtherCAT 幀中的地址信息,直接訪問 DPRAM 區域進行讀寫操作。這種訪問是硬件加速的,確保了極低的延遲。

  • 主機處理器訪問: 主機處理器通過 PDI 接口(SPI 或并行總線)訪問 DPRAM。主機處理器可以通過讀寫 DPRAM 來獲取最新的輸入過程數據,并更新需要發送的輸出過程數據。

7.1.3 同步與仲裁DPRAM 的雙端口設計本身就解決了大部分并發訪問問題。然而,對于某些共享資源的訪問,例如 SyncManager 的控制狀態,ESC 和主機處理器之間仍然需要一定的同步機制。EtherCAT 協議通過 SyncManagers 的狀態位和事件中斷來協調對 DPRAM 區域的訪問,確保數據一致性。例如,當 ESC 正在更新輸入過程數據時,它會鎖定相應的 DPRAM 區域,防止主機處理器同時讀取不完整的數據。當數據更新完成后,ESC 會通過 PDI_INTn 引腳發出中斷,通知主機處理器可以安全地讀取新數據。

7.2 EEPROM 接口和配置

LAN9253 集成了 EEPROM 控制器,支持通過 I2C 接口連接外部串行 EEPROM。EEPROM 用于存儲 EtherCAT 從站設備的永久配置數據,這些數據在芯片上電復位后會自動加載。

7.2.1 EEPROM 的作用

  • EtherCAT 設備標識符: 最重要的用途是存儲 EtherCAT 設備標識符,包括:

    • Vendor ID (供應商 ID): 標識設備制造商。

    • Product Code (產品代碼): 標識設備型號。

    • Revision Number (修訂版本號): 標識設備的硬件/固件修訂版本。

    • Serial Number (序列號): 設備的唯一序列號。 這些標識符對于 EtherCAT 主站識別和配置從站設備至關重要。

  • 設備配置數據: 可以存儲其他用戶自定義的設備配置參數,例如默認的 EtherCAT 過程數據映射、SyncManager 配置、PHY 配置等。

  • ESI 文件數據: EEPROM 還可以存儲 EtherCAT 從站信息 (ESI) 文件的部分或全部內容。ESI 文件描述了從站的功能、支持的 PDO、對象字典等信息,主站通過 ESI 文件來配置和管理從站。

7.2.2 EEPROM 接口LAN9253 通過專用的 EEPROM_SDA (數據) 和 EEPROM_SCL (時鐘) 引腳與外部 I2C 兼容的 EEPROM 進行通信。通常需要外部上拉電阻來確保 I2C 總線的正常工作。

  • EEPROM 類型: 支持標準的 I2C 兼容串行 EEPROM,例如 Microchip 的 24LCxx 系列。EEPROM 的容量應足以存儲所需的配置數據。

  • 自動加載: 在 LAN9253 上電復位后,ESC 會自動從 EEPROM 讀取配置數據并加載到內部寄存器中。這使得設備在啟動時能夠快速進入預配置狀態。

  • 軟件訪問: 主機處理器也可以通過 PDI 接口訪問 ESC 的 EEPROM 控制器寄存器,從而在運行時讀取或?qū)懭?EEPROM 數據。這對于設備校準、參數修改或固件更新等應用非常有用。

7.2.3 EEPROM 配置注意事項

  • 數據格式: EEPROM 中的數據必須按照 EtherCAT 規范定義的特定格式進行存儲。通常,EtherCAT 配置工具會生成一個二進制文件,可以直接燒錄到 EEPROM 中。

  • CRC 校驗: EEPROM 數據通常包含 CRC 校驗碼,以確保數據的完整性和正確性。ESC 在加載數據時會進行 CRC 校驗。

  • 寫入保護: 為了防止意外修改,建議在 EEPROM 燒錄完成后啟用其寫入保護功能(如果 EEPROM 支持)。

正確的 EEPROM 配置對于 EtherCAT 從站的互操作性和功能至關重要。設計人員應確保 EEPROM 的內容與 ESI 文件描述的功能一致,并且在生產過程中正確燒錄。

8. 時鐘和復位

時鐘和復位是數字電路正常工作的兩個基本要素。LAN9253 對時鐘源和復位機制有特定的要求,以確保其內部邏輯和 EtherCAT 功能的穩定運行。

8.1 時鐘源要求

LAN9253 需要一個精確的外部時鐘源來驅動其內部 PLL (鎖相環)、EtherCAT 從站控制器 (ESC) 和以太網 PHY。最常用的時鐘源是外部晶體振蕩器。

8.1.1 晶體振蕩器連接

  • 頻率: LAN9253 通常需要一個 25 MHz 的外部晶體振蕩器。這是以太網 PHY 和 EtherCAT 內部時鐘生成的基礎頻率。

  • 引腳: 晶體連接到 XTAL1 (輸入) 和 XTAL2 (輸出) 引腳。

  • 負載電容: 晶體振蕩器需要外部負載電容 (C_L1, C_L2) 來確保其在正確的頻率下振蕩。這些電容的值應根據晶體制造商的推薦值進行選擇,并考慮 PCB 走線的寄生電容。通常,這些電容連接在晶體引腳和接地之間。

  • 布局: 晶體振蕩器及其相關的無源元件應盡可能靠近 LAN9253 的 XTAL1 和 XTAL2 引腳放置,并遠離噪聲源,以減少電磁干擾 (EMI) 和確保信號完整性。晶體走線應短而直,并避免與高速數字信號線交叉。

8.1.2 外部時鐘輸入除了晶體振蕩器,LAN9253 也可以通過 XTAL1 引腳接收外部時鐘信號。

  • 頻率: 同樣,外部時鐘源的頻率也應為 25 MHz。

  • 信號質量: 外部時鐘信號應具有良好的方波特性、低抖動和適當?shù)碾妷簲[幅,以確保 PLL 能夠穩定鎖定。

  • 連接: 在這種模式下,XTAL2 引腳通常保持浮空或連接到 VSS (根據數據手冊具體要求)。

8.1.3 CLKOUT 引腳LAN9253 提供一個可配置的 CLKOUT 引腳,可以輸出一個時鐘信號,用于為系統中的其他組件(如微控制器)提供時鐘。

  • 頻率: CLKOUT 的頻率通??梢耘渲脼?XTAL 頻率的分頻,例如 25 MHz 或 12.5 MHz。

  • 用途: 減少外部晶體/振蕩器的數量,簡化系統時鐘樹設計。

  • 驅動能力: 設計時需要考慮 CLKOUT 引腳的驅動能力和負載要求。

正確的時鐘源選擇和布局對于 LAN9253 的穩定運行至關重要,特別是對于分布式時鐘 (DC) 的精度和以太網 PHY 的性能。

8.2 復位機制

復位機制確保芯片在啟動時或從錯誤狀態恢復時能夠正確初始化。LAN9253 支持硬件復位和內部上電復位。

8.2.1 硬件復位 (nRST)

  • 引腳: nRST 是一個低電平有效的復位輸入引腳。當此引腳被拉低時,LAN9253 的所有內部邏輯和寄存器都會被復位到其默認狀態。

  • 連接: nRST 引腳通常連接到系統復位控制器或微控制器的 GPIO,并通常通過一個 RC 電路或?qū)S玫膹?fù)位 IC 來實現上電復位延遲,確保電源穩定后才釋放復位信號。

  • 復位時序: 在 nRST 引腳從低電平變?yōu)楦唠娖街?,需要滿足一定的低電平持續時間(復位脈沖寬度)和電源穩定時間。在 nRST 釋放后,芯片需要一定的時間來完成內部初始化(啟動時間),在此期間不應進行任何操作。這些時序參數在數據手冊的交流電氣特性部分有詳細說明。

  • 用途: 用于系統上電時的初始化,以及在系統出現故障或需要重新啟動 EtherCAT 通信時進行強制復位。

8.2.2 內部上電復位 (POR)LAN9253 內部集成了上電復位 (POR) 電路。

  • 功能: POR 電路在檢測到電源電壓從零上升到其穩定工作電壓時,會自動生成一個內部復位信號。這確保了即使沒有外部硬件復位信號,芯片也能在電源穩定后正確啟動。

  • 重要性: POR 功能簡化了系統設計,因?yàn)樗鼰o需外部復位 IC 或復雜的 RC 電路來處理上電復位,但通常仍建議使用外部 nRST 引腳進行更可靠的系統級復位控制。

8.2.3 復位序列一個典型的復位序列包括:

  1. 系統上電,電源電壓逐漸上升并穩定。

  2. 內部 POR 電路檢測到電源穩定,生成內部復位。

  3. 外部 nRST 引腳由復位控制器保持低電平一段時間,確保充分復位。

  4. nRST 引腳被釋放(變?yōu)楦唠娖剑?/span>

  5. LAN9253 開始內部初始化過程,包括從 EEPROM 加載配置數據。

  6. 在啟動時間結束后,芯片進入 INIT 狀態,并準備好與主機處理器和 EtherCAT 網絡進行通信。

正確的復位設計對于確保 LAN9253 的可靠啟動和從錯誤中恢復至關重要。設計人員應仔細遵循數據手冊中關于復位時序和電源穩定性的要求。

9. 電源管理

電源管理是 LAN9253 系統設計中的一個重要方面,它直接影響到設備的功耗、散熱和整體系統成本。LAN9253 支持多種電源模式,以適應不同的應用場景和功耗需求。

9.1 電源模式

LAN9253 提供了靈活的電源管理功能,允許用戶根據應用需求在性能和功耗之間進行權衡。

9.1.1 正常工作模式 (Normal Operation Mode)這是芯片的默認工作模式,所有功能模塊(EtherCAT 從站控制器、兩個以太網 PHY、PDI 接口)都處于活動狀態。

  • 特點: 提供最高性能和數據吞吐量。

  • 功耗: 功耗最高,具體取決于以太網鏈路的速度(10 Mbps 或 100 Mbps)和數據傳輸活動。在 100 Mbps 全雙工模式下,功耗通常最高。

  • 應用: 適用于需要持續實時通信和高性能 EtherCAT 功能的應用。

9.1.2 低功耗模式 (Low Power Mode / Standby Mode)在此模式下,可以部分或完全禁用以太網 PHY,從而顯著降低功耗。EtherCAT 從站控制器 (ESC) 和過程數據接口 (PDI) 通常保持活動狀態,允許主機處理器繼續訪問 DPRAM 和寄存器。

  • 特點: 降低功耗,但以太網通信可能中斷或受限。

  • 控制: 可以通過寫入 PHY 寄存器或 ESC 寄存器來控制 PHY 的低功耗狀態。例如,可以將 PHY 置于軟件掉電模式。

  • 功耗: 功耗遠低于正常工作模式。

  • 應用: 適用于需要間歇性以太網通信或在不活動期間節省功耗的應用,例如在設備待機或僅進行本地處理時。

9.1.3 掉電模式 (Power Down Mode)這是最低功耗模式,芯片的大部分功能模塊都被關閉,僅保留極少數用于喚醒的邏輯。

  • 特點: 功耗降至微瓦級別。

  • 控制: 通常通過拉低特定的控制引腳或?qū)懭胩囟ǖ募拇嫫鱽磉M(jìn)入。

  • 喚醒: 喚醒通常通過外部中斷、GPIO 觸發或重新復位芯片來實現。

  • 功耗: 極低。

  • 應用: 適用于電池供電系統或需要長時間待機以節省能源的應用。

9.1.4 節能以太網 (Energy Efficient Ethernet, EEE)如果 LAN9253 的 PHY 支持 EEE (IEEE 802.3az) 標準,那么在鏈路空閑時,PHY 可以自動進入低功耗空閑模式,從而在不中斷鏈路連接的情況下降低功耗。

  • 特點: 自動節能,無需主機處理器干預。

  • 功耗: 在鏈路空閑時顯著降低。

  • 應用: 適用于對功耗敏感但需要保持鏈路連接的應用。

設計人員應根據實際應用場景和功耗預算,合理選擇和管理 LAN9253 的電源模式。通過在不活動時切換到低功耗模式,可以有效降低整個系統的能耗。

9.2 功耗優化

除了選擇合適的電源模式,還有其他一些設計實踐可以幫助優化 LAN9253 的功耗。

9.2.1 電源設計

  • 高效穩壓器: 使用高效率的開關穩壓器 (Buck Converter) 為 LAN9253 提供 3.3V (VDD33A, VDD33D) 和 VDDIO 電源。線性穩壓器 (LDO) 雖然簡單,但在壓差較大時效率較低,會產生更多熱量。

  • 去耦電容: 在所有電源引腳附近放置足夠的去耦電容。這有助于穩定電源電壓,減少電源噪聲,并為瞬態電流需求提供局部電荷存儲。通常需要不同容量的電容(如 0.1 μF 和 10 μF)組合使用。

  • 電源層/平面: 在 PCB 設計中,使用專用的電源層和接地層,以提供低阻抗的電源分配網絡,并減少電源噪聲。

9.2.2 PDI 接口優化

  • 最小化活動: 主機處理器應僅在需要時才通過 PDI 接口訪問 LAN9253 的 DPRAM 和寄存器。頻繁的讀寫操作會增加 PDI 接口的功耗。

  • 中斷驅動: 利用 PDI_INTn 中斷引腳。主機處理器可以在接收到中斷后才喚醒并處理數據,而不是持續輪詢,從而節省功耗。

9.2.3 未使用引腳處理

  • 浮空引腳: 對于未使用的輸入引腳,應根據數據手冊的建議進行處理,通常是上拉或下拉到確定的邏輯電平,以避免浮空引腳引起的額外功耗和噪聲。

  • 未使用 PHY: 如果只使用一個以太網端口,可以將未使用的 PHY 置于掉電模式,以節省功耗。

9.2.4 溫度管理

  • 散熱設計: 盡管 LAN9253 的功耗相對較低,但在緊湊的工業外殼中,仍然需要考慮良好的散熱設計,以確保芯片在推薦工作溫度范圍內運行。這可能包括使用散熱片、優化 PCB 散熱路徑或改善外殼通風。

  • 環境溫度: 確保設備在運行時,環境溫度保持在 LAN9253 的推薦工作溫度范圍 (-40°C 至 +85°C) 內。

通過綜合考慮這些電源管理和功耗優化策略,設計人員可以確?;?LAN9253 的 EtherCAT 從站設備在滿足性能要求的同時,實現最佳的能效。

10. 應用電路設計指南

正確設計 LAN9253 的應用電路對于確保其性能、可靠性和電磁兼容性 (EMC) 至關重要。本節將提供電源、時鐘、PHY 接口和 PDI 接口的設計考慮。

10.1 典型應用電路圖

一個典型的 LAN9253 應用電路將包括以下主要部分:電源管理、時鐘源、EtherCAT PHY 接口(與 RJ45 連接器和磁性元件連接)、過程數據接口 (PDI) 與主機微控制器連接,以及 EEPROM 接口。

電路圖關鍵組成部分:

  • 電源部分: 包含 3.3V 穩壓器(用于 VDD33A/VDD33D)、1.8V/2.5V/3.3V 穩壓器(用于 VDDIO),以及所有電源引腳上的去耦電容。VDD12 引腳通常直接連接到去耦電容。

  • 時鐘部分: 25 MHz 晶體振蕩器及其負載電容連接到 XTAL1/XTAL2 引腳。

  • PHY 接口部分: 兩個 PHY 的差分?jǐn)?shù)據對 (RXD/TXD) 通過交流耦合電容和共模扼流圈連接到以太網磁性元件(網絡變壓器)。磁性元件再連接到 RJ45 連接器。RJ45 連接器附近通常有 ESD 保護器件。LED 引腳連接到外部 LED。

  • PDI 接口部分: 根據選擇的模式(SPI 或并行),將相應的引腳連接到主機微控制器的 GPIO。PDI_INTn 中斷引腳連接到微控制器的中斷輸入。

  • EEPROM 接口部分: EEPROM_SDA 和 EEPROM_SCL 引腳連接到外部 I2C EEPROM,并帶有 I2C 上拉電阻。

  • 復位部分: nRST 引腳連接到微控制器的復位輸出或外部復位 IC。

  • 模式選擇: MODE_SEL0 和 MODE_SEL1 引腳通過電阻上拉或下拉到 VDDIO 或 VSS,以配置 PDI 模式。

10.2 電源設計考慮

電源的穩定性和純凈度對 LAN9253 的性能至關重要,特別是對于模擬 PHY 和 PLL。

10.2.1 電源軌

  • VDD33A (模擬 3.3V): 必須提供一個干凈、低噪聲的 3.3V 電源。建議使用獨立的 LDO 或經過良好濾波的開關穩壓器輸出。

  • VDD33D (數字 3.3V): 為數字邏輯供電,可以與 VDD33A 來自同一個 3.3V 源,但應通過獨立的濾波和去耦措施來隔離噪聲。

  • VDDIO (I/O 電源): 可根據主機微控制器的 I/O 電壓選擇 1.8V、2.5V 或 3.3V。確保 VDDIO 的電壓在推薦范圍內。

  • VDD12 (內部 1.2V): 這是內部穩壓器輸出,通常只需要一個去耦電容。不要嘗試從外部為 VDD12 供電。

10.2.2 去耦電容

  • 多層次去耦: 在每個電源引腳附近放置多層次的去耦電容。

    • 高頻去耦: 0.1 μF (100 nF) 或 0.01 μF (10 nF) 的陶瓷電容,盡可能靠近引腳放置,用于抑制高頻噪聲。

    • 中頻去耦: 1 μF 或 4.7 μF 的陶瓷電容,用于抑制中頻噪聲。

    • 低頻去耦/大容量: 10 μF 或更大的電解電容/鉭電容,放置在電源入口處,用于穩定電源并提供瞬態電流。

  • 接地: 所有去耦電容的接地端都應連接到低阻抗的接地平面。

10.2.3 電源平面和接地

  • 專用電源層/平面: 在多層 PCB 設計中,為 3.3V 和 VDDIO 分配獨立的電源層或大面積的電源平面,以提供低阻抗的電源分配網絡。

  • 大面積接地平面: 使用一個完整的大面積接地平面,以提供低阻抗的返回路徑,并幫助抑制噪聲和改善 EMC 性能。

  • 模擬/數字接地隔離: 盡管最終所有接地都應連接到公共接地,但在敏感的模擬區域(如 PHY 和晶體附近),可以采用“星形接地”或“單點接地”的原則,將模擬接地和數字接地在一點匯合,以減少數字噪聲對模擬電路的干擾。

10.3 時鐘設計考慮

時鐘信號的質量直接影響到 LAN9253 的性能,特別是 EtherCAT 的分布式時鐘精度和以太網 PHY 的誤碼率。

10.3.1 晶體選擇和布局

  • 晶體類型: 選擇高質量的 25 MHz 晶體振蕩器,具有低等效串聯電阻 (ESR) 和適當?shù)呢?fù)載電容。

  • 布局: 晶體及其負載電容應盡可能靠近 LAN9253 的 XTAL1 和 XTAL2 引腳放置。

  • 走線: 晶體走線應短而直,避免交叉,并遠離高速數字信號線和噪聲源。在晶體走線下方應有完整的接地平面。

  • 接地: 負載電容的接地端應直接連接到晶體附近的接地平面。

10.3.2 外部時鐘輸入

  • 如果使用外部時鐘源,確保其信號質量(抖動、上升/下降時間、占空比)滿足數據手冊要求。

  • 時鐘信號走線應進行阻抗匹配,并使用適當?shù)亩私与娮瑁詼p少反射。

10.4 PHY 接口設計考慮 (磁性元件、ESD 保護)

PHY 接口是與外部世界連接的關鍵,需要特別關注信號完整性、隔離和保護。

10.4.1 磁性元件

  • 選擇: 選擇符合 IEEE 802.3 標準的 10/100BASE-TX 兼容磁性模塊。這些模塊通常集成在 RJ45 連接器內部,或作為獨立的變壓器陣列。

  • 隔離: 磁性元件提供電氣隔離,這是以太網規范的要求,也是保護芯片免受外部瞬態電壓的關鍵。

  • 共模扼流圈: 磁性模塊通常包含共模扼流圈,用于抑制共模噪聲,提高 EMC 性能。

  • 布局: 磁性元件應盡可能靠近 LAN9253 的 PHY 差分對引腳放置。

10.4.2 差分信號走線

  • 阻抗控制: RXD P/N 和 TXD P/N 是差分信號對,需要嚴格控制其差分阻抗為 100 歐姆。這通常通過調整走線寬度、間距和參考平面來實現。

  • 等長走線: 差分對內的兩條走線應盡可能等長,以避免時序偏差和共模噪聲轉換。

  • 交流耦合電容: 在 PHY 的差分對引腳和磁性元件之間,需要放置 49.9 歐姆的匹配電阻和 100 nF 的交流耦合電容。這些電容用于阻斷直流分量,并確保信號的交流特性。

  • 共模扼流圈: 盡管磁性元件內部通常有共模扼流圈,但在某些應用中,可能需要在 PHY 差分對和磁性元件之間額外添加共模扼流圈,以進一步提高共模噪聲抑制能力。

  • 參考平面: 差分走線下方應有完整的接地平面作為參考。

10.4.3 ESD 保護

  • TVS 器件: 在 RJ45 連接器和磁性元件之間,靠近 RJ45 連接器放置瞬態電壓抑制器 (TVS) 二極管陣列,以提供額外的 ESD 保護。選擇低鉗位電壓、快速響應時間的 TVS 器件。

  • 接地: TVS 器件的接地應直接連接到系統的保護接地或機殼接地。

10.4.4 LED 指示燈

  • LEDx_LINK/ACT 和 LEDx_100 引腳可以直接驅動外部 LED。通常需要一個限流電阻串聯在 LED 和電源之間。

10.5 PDI 接口設計考慮

PDI 接口連接 LAN9253 和主機微控制器,其設計取決于所選的 PDI 模式。

10.5.1 SPI 模式

  • 信號完整性: SPI_CLK 頻率可達 50 MHz,因此 SPI 信號走線應盡可能短,并避免與其他高速信號線交叉。

  • 阻抗匹配: 對于高速 SPI,可能需要考慮信號線上的串聯電阻或并聯端接電阻,以減少反射和振鈴。

  • 電平轉換: 如果主機微控制器的 I/O 電壓與 VDDIO 不同,則需要進行電平轉換。

10.5.2 并行總線模式

  • 總線寬度: 根據選擇的 8 位或 16 位模式,連接相應數量的數據線 (D[7:0] 或 D[15:0]) 和地址線 (A[2:0])。

  • 走線長度: 所有數據線、地址線和控制線 (nRD, nWR, nCS) 應盡可能等長,以避免時序偏差。

  • 信號完整性: 對于并行總線,串?dāng)_和地彈是常見問題。應使用適當?shù)淖呔€間距、參考平面和去耦電容來緩解這些問題。

  • 端接: 對于較長的并行總線,可能需要考慮端接電阻來抑制反射。

10.5.3 PDI_INTn 中斷

  • PDI_INTn 引腳應連接到主機微控制器的外部中斷輸入。

  • 通常需要一個上拉電阻,因?yàn)?PDI_INTn 是開漏輸出或推挽輸出(根據配置)。

10.5.4 模式選擇引腳 (MODE_SEL0, MODE_SEL1)

  • 這些引腳在復位時被采樣,用于配置 PDI 模式。它們通常通過 10 kΩ 左右的電阻上拉到 VDDIO 或下拉到 VSS,以設置所需的邏輯電平。

10.6 EEPROM 接口設計考慮

EEPROM 接口是標準的 I2C 接口。

  • 上拉電阻: EEPROM_SDA 和 EEPROM_SCL 引腳需要外部上拉電阻(通常為 2.2 kΩ 至 10 kΩ,取決于總線電容和速度)連接到 VDDIO。

  • 布局: EEPROM 應盡可能靠近 LAN9253 放置,以減少 I2C 總線走線長度和寄生電容。

通過仔細遵循這些設計指南,并參考 LAN9253 的數據手冊和應用筆記中的具體數值和建議,設計人員可以開發出穩定、高性能且符合 EMC 標準的 EtherCAT 從站設備。

11. 封裝信息

LAN9253 采用緊湊的封裝,以適應空間受限的工業應用。了解封裝類型、尺寸和引腳排列對于 PCB 布局和制造過程至關重要。

11.1 封裝類型和尺寸

LAN9253 通常采用 QFN (Quad Flat No-lead) 封裝。QFN 封裝是一種無引腳封裝,其引腳通過封裝底部的焊盤與 PCB 連接。這種封裝類型具有以下優點:

  • 尺寸緊湊: QFN 封裝的尺寸通常非常小,有助于節省 PCB 空間。

  • 熱性能好: 封裝底部通常有一個大的暴露式散熱焊盤,可以直接連接到 PCB 的接地平面,有助于芯片散熱。

  • 低電感: 無引腳設計減少了引線電感,有利于高速信號傳輸。

具體的封裝型號和尺寸會在數據手冊中詳細說明。例如,常見的 QFN 封裝尺寸可能是:

  • 尺寸: 6 mm x 6 mm 或 8 mm x 8 mm。

  • 引腳數量: 例如,48 引腳 QFN 或 64 引腳 QFN。

  • 引腳間距 (Pitch): 通常為 0.5 mm。

詳細說明:封裝信息是 PCB 設計工程師進行器件選型、封裝庫創建和 PCB 布局時的關鍵數據。精確的封裝尺寸、焊盤尺寸、引腳間距以及散熱焊盤的尺寸和位置都必須嚴格遵循數據手冊的規定。QFN 封裝的無引腳特性要求在 PCB 上設計相應的焊盤模式,并通過絲印層指示器件的放置方向。

11.2 焊接指南

QFN 封裝的焊接需要采用特定的回流焊工藝,以確保焊盤與 PCB 焊盤之間形成可靠的連接。

11.2.1 焊盤設計

  • 非焊盤定義 (NSMD) 或焊盤定義 (SMD): 通常建議使用 NSMD 焊盤設計,即阻焊層開口小于銅焊盤,以提供更好的焊點可靠性。

  • 散熱焊盤: QFN 封裝底部通常有一個大的暴露式散熱焊盤。這個焊盤應連接到 PCB 的接地平面,并通過多個熱過孔 (Thermal Via) 連接到內部接地層,以有效地將芯片產生的熱量傳導出去。熱過孔的數量和尺寸應根據熱設計要求進行優化。

11.2.2 錫膏印刷

  • 鋼網設計: 錫膏印刷鋼網的開口設計對于 QFN 封裝至關重要。對于外圍引腳,開口應與焊盤匹配。對于中央散熱焊盤,通常會采用陣列式的開口,以避免錫膏在回流焊時形成氣泡或?qū)е缕骷∑稹?/span>

  • 錫膏量: 錫膏的厚度和印刷量需要精確控制,以確保形成足夠的焊點高度和強度。

11.2.3 回流焊曲線

  • 溫度曲線: 必須使用符合錫膏制造商和器件制造商推薦的回流焊溫度曲線。這包括預熱區、浸潤區、回流區和冷卻區。

  • 峰值溫度和時間: 確保峰值溫度和在峰值溫度以上的時間在器件的最大額定值之內,以避免對芯片造成熱損傷。

  • 氮?dú)猸h(huán)境: 在某些情況下,使用氮?dú)饣亓骱腑h(huán)境可以減少氧化,提高焊點質量。

11.2.4 質量檢查

  • X 射線檢測: 由于 QFN 焊點位于封裝下方,無法通過目視檢查。通常需要使用 X 射線檢測來驗證焊點的質量,包括是否存在空洞、短路或開路。

  • AOI (自動光學檢測): AOI 可以用于檢查器件的對齊和錫膏印刷質量,但無法完全替代 X 射線檢測。

正確的封裝信息和焊接指南對于確保 LAN9253 在 PCB 上的可靠安裝和長期運行至關重要。設計人員和制造工程師應密切合作,確保遵循所有相關的設計和制造規范。

12. 可靠性和環境信息

LAN9253 作為一款面向工業應用的芯片,其可靠性和在惡劣環境下的性能至關重要。本節將介紹其工作溫度范圍、存儲溫度范圍以及 ESD 保護等級。

12.1 工作溫度范圍

工作溫度范圍定義了芯片在通電并正常工作時所能承受的環境溫度。LAN9253 通常支持工業級溫度范圍。

  • 工業級溫度范圍: -40°C 至 +85°C。

詳細說明:這個溫度范圍表明 LAN9253 能夠在從極寒到高溫的廣泛工業環境中穩定運行。在設計系統時,必須確保芯片在最壞情況下的環境溫度和自身發熱所導致的結溫 (Junction Temperature) 都保持在這個范圍之內。結溫是芯片內部半導體 PN 結的溫度,它通常高于環境溫度。設計人員需要進行熱分析,計算芯片的功耗和封裝的熱阻,以確保結溫不超過芯片的最大允許結溫。良好的散熱設計(如散熱片、PCB 散熱路徑、外殼通風)對于在高溫環境下保持芯片的可靠性至關重要。

12.2 存儲溫度范圍

存儲溫度范圍定義了芯片在非通電狀態下所能承受的存儲和運輸溫度。

  • 存儲溫度范圍: -65°C 至 +150°C。

詳細說明:存儲溫度范圍通常比工作溫度范圍更寬,因?yàn)樗簧婕靶酒碾姎饣顒雍凸?。這個范圍確保芯片在運輸和存儲過程中不會因極端溫度而受到物理或電氣損傷。在實際操作中,應避免將芯片長時間暴露在存儲溫度范圍的極限值,并確保存儲環境的濕度也得到控制,以防止潮濕敏感性問題。

12.3 ESD 保護

靜電放電 (ESD) 是電子元件的主要威脅之一,可能導致芯片損傷或功能失效。LAN9253 內部集成了 ESD 保護電路,以增強其對靜電放電的耐受能力。

  • 人體模型 (Human Body Model, HBM) ESD 保護: 通常為 2000V 或更高。

  • 充電器件模型 (Charged Device Model, CDM) ESD 保護: 通常為 500V 或更高。

詳細說明:HBM 模擬了人體在接觸芯片時釋放的靜電能量,而 CDM 模擬了芯片自身因摩擦帶電后接觸接地物體時釋放的能量。這些 ESD 保護等級表明了芯片在實驗室測試條件下對靜電放電的耐受能力。然而,在實際生產、組裝和現場安裝過程中,仍然需要嚴格遵守 ESD 防護措施,例如:

  • 佩戴防靜電腕帶和腳帶: 確保操作人員與接地連接。

  • 使用防靜電工作臺和工具: 確保工作區域的所有表面和工具都是防靜電的。

  • 防靜電包裝: 芯片在運輸和存儲時應使用防靜電袋或托盤。

  • 接地: 設備外殼和所有暴露的金屬部件應正確接地。

  • 外部 ESD 保護: 盡管芯片內部有 ESD 保護,但在敏感的外部接口(如以太網 RJ45 連接器)上,通常建議添加額外的外部瞬態電壓抑制器 (TVS) 二極管,以滿足更嚴格的系統級 ESD 標準(如 IEC 61000-4-2)。這些外部保護器件應盡可能靠近接口放置,并具有低鉗位電壓和快速響應時間。

通過綜合內部 ESD 保護和外部防護措施,可以最大限度地降低靜電放電對 LAN9253 和整個系統造成的風險,從而提高產品的可靠性和使用壽命。

13. 軟件和固件支持

LAN9253 作為一個 EtherCAT 從站控制器,其功能實現離不開相應的軟件和固件支持。主機微控制器上運行的固件負責與 LAN9253 交互,實現 EtherCAT 協議棧的功能,并處理應用層邏輯。

13.1 EtherCAT 協議棧

EtherCAT 協議棧是在主機微控制器上運行的軟件模塊,它負責管理 EtherCAT 通信的各個層面,從底層的數據傳輸?shù)礁邔拥膽?yīng)用服務。

13.1.1 協議棧的功能

  • PDI 接口驅動: 協議棧的底層負責通過 SPI 或并行總線與 LAN9253 進行通信,讀寫其內部的 DPRAM 和寄存器。這包括處理 PDI_INTn 中斷,以響應 ESC 產生的事件。

  • AL 狀態機管理: 協議棧根據主站的指令和內部事件,管理從站的狀態機(INIT, PRE-OPERATIONAL, SAFE-OPERATIONAL, OPERATIONAL),并確保在正確的狀態下執行相應的操作。

  • SyncManager 管理: 根據 EtherCAT 配置工具生成的 SyncManager 配置,協議棧負責管理 DPRAM 中過程數據和郵箱數據的讀寫。它確保數據與 EtherCAT 循環同步,并處理數據一致性。

  • 郵箱協議處理: 對于 CoE (CANopen over EtherCAT)、FoE (File over EtherCAT) 和 EoE (Ethernet over EtherCAT) 等郵箱協議,協議棧負責解析和生成相應的協議幀,并提供 API 供應用層訪問對象字典、進行固件更新或傳輸以太網數據。

  • 分布式時鐘 (DC) 同步: 協議棧與 ESC 的 DCU 協同工作,確保主機微控制器的應用邏輯與 EtherCAT 網絡實現高精度時間同步。這可能包括根據 SYNC0/SYNC1 脈沖觸發外部硬件操作。

  • 對象字典 (Object Dictionary): 協議棧通常會實現一個對象字典,它是從站設備所有可配置參數、過程數據和診斷信息的集合。主站通過對象字典來配置和管理從站。

  • 錯誤處理和診斷: 協議棧負責監控 ESC 的錯誤寄存器,處理 EtherCAT 錯誤,并向應用層報告診斷信息。

13.1.2 協議棧的來源

  • 第三方 EtherCAT 協議棧: 許多公司提供商業化的 EtherCAT 從站協議棧,如 Beckhoff 的 EtherCAT Slave Stack Code (SSC) 或其他供應商的解決方案。這些協議棧通常經過認證,并提供完整的 EtherCAT 功能和良好的兼容性。

  • 開源協議棧: 也有一些開源的 EtherCAT 協議??晒┻x擇,但可能需要更多的開發和驗證工作。

  • Microchip 提供的示例代碼/驅動: Microchip 通常會為 LAN9253 提供示例代碼或基本驅動,幫助開發者快速啟動項目。

13.2 驅動程序

為了使主機微控制器能夠與 LAN9253 進行通信,需要編寫相應的硬件抽象層 (HAL) 和驅動程序。

13.2.1 PDI 驅動

  • SPI 驅動: 如果選擇 SPI 模式,需要編寫 SPI 主機驅動,負責控制 SPI_CSn、SPI_CLK、SPI_MOSI 和 SPI_MISO 引腳,實現對 LAN9253 寄存器和 DPRAM 的讀寫操作。

  • 并行總線驅動: 如果選擇并行總線模式,需要編寫并行總線驅動,負責控制數據線、地址線、讀寫使能和片選信號,實現對 LAN9253 寄存器和 DPRAM 的讀寫操作。

  • 中斷處理: PDI_INTn 中斷引腳的驅動程序負責配置微控制器的中斷控制器,并在接收到中斷時調用相應的 EtherCAT 協議棧處理函數。

13.2.2 EEPROM 驅動

  • 如果需要通過主機微控制器訪問外部 EEPROM,則需要編寫 I2C 驅動來控制 EEPROM_SDA 和 EEPROM_SCL 引腳,實現對 EEPROM 的讀寫操作。

13.2.3 固件開發環境

  • IDE 和編譯器: 使用適用于目標微控制器的集成開發環境 (IDE) 和 C/C++ 編譯器。

  • RTOS (實時操作系統): 對于復雜的 EtherCAT 從站應用,通常會使用實時操作系統 (RTOS) 來管理任務調度、內存管理和通信,確保實時性能。

13.2.4 ESI 文件

  • EtherCAT 從站信息 (ESI) 文件是一個 XML 格式的文件,它描述了 LAN9253 從站設備的所有功能、配置參數、過程數據映射和對象字典。

  • 在開發過程中,需要使用 EtherCAT 配置工具(如 Beckhoff TwinCAT、EtherCAT Master SDK)根據 ESI 文件來配置主站和從站。

  • ESI 文件通常由芯片制造商或設備制造商提供。

通過使用成熟的 EtherCAT 協議棧和編寫高效的驅動程序,開發者可以快速構建功能強大、可靠的 EtherCAT 從站設備,并將其無縫集成到工業自動化系統中。

14. 調試和診斷

在 EtherCAT 從站設備的開發和部署過程中,有效的調試和診斷工具至關重要,它們能夠幫助開發者快速定位和解決問題,確保設備的正常運行。

14.1 診斷工具

14.1.1 EtherCAT 主站軟件

  • Beckhoff TwinCAT: 這是最常用的 EtherCAT 主站軟件之一,它提供了強大的配置、診斷和監控功能。通過 TwinCAT,可以掃描 EtherCAT 網絡,識別連接的從站設備,加載 ESI 文件,配置過程數據和郵箱通信,并實時監控從站的狀態、過程數據和診斷信息。TwinCAT 的診斷窗口可以顯示 EtherCAT 幀錯誤、從站狀態轉換、SyncManager 狀態等。

  • 其他 EtherCAT 主站 SDK/軟件: 除了 TwinCAT,還有其他供應商提供的 EtherCAT 主站軟件開發工具包 (SDK) 或診斷工具,它們也提供類似的功能。

14.1.2 EtherCAT 協議分析儀

  • 硬件協議分析儀: 專業的 EtherCAT 協議分析儀(如 Acontis Technologies 的 EC-Engineer 或 Hilscher 的 netANALYZER)能夠捕獲和解碼 EtherCAT 幀,顯示詳細的協議信息,包括幀類型、地址、數據報內容、時間戳、CRC 錯誤等。它們對于分析網絡通信問題、時序問題和協議一致性問題非常有用。

  • 軟件協議分析儀: 一些主站軟件也可能包含基本的軟件協議分析功能,但通常不如專用的硬件分析儀強大。

14.1.3 示波器和邏輯分析儀

  • 示波器: 用于檢查 LAN9253 的電源電壓、時鐘信號質量、復位信號以及 PDI 接口(SPI/并行)的信號完整性??梢杂糜谡{(diào)試硬件層面的問題,如信號反射、振鈴、噪聲或時序不滿足。

  • 邏輯分析儀: 對于 PDI 接口的調試,邏輯分析儀非常有用。它可以同時捕獲多個數字信號,并以波形或列表形式顯示它們之間的時序關系,從而幫助開發者驗證 SPI 或并行總線的讀寫操作是否正確。

14.1.4 JTAG/SWD 調試器

  • 如果主機微控制器支持 JTAG 或 SWD 接口,可以使用相應的調試器來在線調試微控制器上的固件,包括單步執行代碼、設置斷點、查看變量和寄存器值。這對于調試 EtherCAT 協議棧和應用層邏輯非常重要。

14.2 錯誤處理

LAN9253 的 ESC 內部提供了豐富的錯誤檢測和報告機制。主機固件需要能夠讀取和處理這些錯誤信息。

14.2.1 ESC 錯誤寄存器

  • AL Status Code (0x0134): 該寄存器提供從站當前狀態的詳細錯誤代碼。例如,如果從站無法進入 OPERATIONAL 狀態,這個代碼會指示具體的原因(如 SyncManager 配置錯誤、看門狗超時等)。

  • 錯誤計數器: ESC 內部有多個錯誤計數器,例如 RX 錯誤計數器、CRC 錯誤計數器、PHY 錯誤計數器等。通過讀取這些計數器,可以了解網絡通信中是否存在持續的錯誤。

  • PDI 錯誤狀態: 報告 PDI 接口的錯誤,如 SPI 幀錯誤或并行總線訪問錯誤。

14.2.2 錯誤處理策略

  • 中斷驅動: 利用 PDI_INTn 中斷,當 ESC 報告錯誤事件時,主機微控制器可以立即響應并讀取相應的錯誤寄存器。

  • 日志記錄: 在固件中實現錯誤日志記錄功能,將檢測到的錯誤代碼、時間戳和相關上下文信息存儲起來,以便后續分析。

  • 錯誤恢復: 根據錯誤類型,固件應實現相應的錯誤恢復策略。例如,對于瞬時網絡錯誤,可以嘗試重新建立鏈路;對于嚴重錯誤,可能需要將從站切換到安全狀態 (SAFE-OPERATIONAL) 或復位。

  • 診斷輸出: 通過串口、LED 指示燈或 EtherCAT 郵箱(如 CoE 診斷對象)向外部報告錯誤信息,方便用戶進行故障排除。

14.2.3 ESI 文件中的診斷信息

  • ESI 文件中可以定義診斷對象字典條目,允許主站通過 CoE 協議讀取從站的詳細診斷信息。這使得主站能夠遠程監控從站的健康狀況和錯誤狀態。

通過結合使用各種診斷工具和實現 robust 的錯誤處理機制,開發者可以有效地調試和維護基于 LAN9253 的 EtherCAT 從站設備,確保其在工業應用中的高可靠性。

15. 修訂歷史

版本號

修訂日期

修訂內容摘要

1.0

2025-08-07

初始版本發布。詳細介紹了 LAN9253 的概述、主要特性、應用領域、架構概覽、引腳描述、電氣特性、EtherCAT 從站控制器詳解、集成式以太網 PHY 詳解、存儲器接口、時鐘和復位、電源管理、應用電路設計指南、封裝信息、可靠性和環境信息、軟件和固件支持以及調試和診斷。


責任編輯:David

【免責聲明】

1、本文內容、數據、圖表等來源于網絡引用或其他公開資料,版權歸屬原作者、原發表出處。若版權所有方對本文的引用持有異議,請聯系拍明芯城(marketing@iczoom.com),本方將及時處理。

2、本文的引用僅供讀者交流學習使用,不涉及商業目的。

3、本文內容僅代表作者觀點,拍明芯城不對內容的準確性、可靠性或完整性提供明示或暗示的保證。讀者閱讀本文后做出的決定或行為,是基于自主意愿和獨立判斷做出的,請讀者明確相關結果。

4、如需轉載本方擁有版權的文章,請聯系拍明芯城(marketing@iczoom.com)注明“轉載原因”。未經允許私自轉載拍明芯城將保留追究其法律責任的權利。

拍明芯城擁有對此聲明的最終解釋權。

下一篇: lan9252中文資料
標簽: Lan9253

相關資訊

資訊推薦
云母電容公司_云母電容生產廠商

云母電容公司_云母電容生產廠商

開關三極管13007的規格參數、引腳圖、開關電源電路圖?三極管13007可以用什么型號替代?

開關三極管13007的規格參數、引腳圖、開關電源電路圖?三極管13007可以用什么型號替代?

74ls74中文資料匯總(74ls74引腳圖及功能_內部結構及應用電路)

74ls74中文資料匯總(74ls74引腳圖及功能_內部結構及應用電路)

芯片lm2596s開關電壓調節器的中文資料_引腳圖及功能_內部結構及原理圖_電路圖及封裝

芯片lm2596s開關電壓調節器的中文資料_引腳圖及功能_內部結構及原理圖_電路圖及封裝

芯片UA741運算放大器的資料及參數_引腳圖及功能_電路原理圖?ua741運算放大器的替代型號有哪些?

芯片UA741運算放大器的資料及參數_引腳圖及功能_電路原理圖?ua741運算放大器的替代型號有哪些?

28nm光刻機卡住“02專項”——對于督工部分觀點的批判(睡前消息353期)

28nm光刻機卡住“02專項”——對于督工部分觀點的批判(睡前消息353期)

拍明芯城微信圖標

各大手機應用商城搜索“拍明芯城”

下載客戶端,隨時隨地買賣元器件!

拍明芯城公眾號
拍明芯城抖音
拍明芯城b站
拍明芯城頭條
拍明芯城微博
拍明芯城視頻號
拍明
廣告
恒捷廣告
廣告
深亞廣告
廣告
原廠直供
廣告
