原標題：電感鎮流器的原理及接線圖

1. 啟動階段

• 電路呈現高阻抗：當接通電源時，電感鎮流器與燈管串聯接入交流電路。由于燈管在未啟動時處于斷路狀態（燈管內氣體未電離，電阻極大），整個電路的阻抗主要由電感鎮流器的感抗決定。此時電路呈現高阻抗?fàn)顟B(tài)，限制了電流的急劇上升，避免了瞬間大電流對電路元件的沖擊。

• 產生高壓脈沖：根據電磁感應定律，當電流變化時，電感會產生自感電動勢。在電源接通的瞬間，電流從零開始增加，電感鎮流器會產生一個與電源電壓方向相反的自感電動勢，這個自感電動勢與電源電壓疊加，在燈管兩端形成一個很高的電壓脈沖（可達電源電壓的數倍）。這個高壓脈沖使燈管內的氣體電離導電，燈管啟動點亮。

2. 工作階段

• 限制電流：燈管點亮后，燈管電阻急劇下降，如果電路中沒有限流元件，電流會急劇增大，可能導致燈管損壞。電感鎮流器利用其電感特性，對交流電產生感抗 XL=2πfL（其中 f 是交流電的頻率，L 是電感的電感量），從而限制通過燈管的電流，使燈管在額定電流下穩定工作。

電感鎮流器接線圖（以熒光燈為例）

1. 所需元件

• 電感鎮流器

• 熒光燈管

• 啟輝器

• 燈座

• 電源開關

• 電源線

2. 接線步驟及示意圖說明

• 接線步驟

• 連接電源與開關：將電源線的一端連接到電源開關的輸入端，另一端連接到電源（如市電插座）。

• 連接開關與鎮流器：從電源開關的輸出端引出一根線，連接到電感鎮流器的一個接線端子。

• 連接鎮流器與燈管一端：將電感鎮流器的另一個接線端子連接到熒光燈管一端的燈座接線柱上。

• 連接燈管另一端與啟輝器：從熒光燈管另一端的燈座接線柱引出一根線，連接到啟輝器的一個接線端子。

• 連接啟輝器與鎮流器及電源零線：將啟輝器的另一個接線端子分成兩路，一路連接到電感鎮流器上與之前連接電源的端子相鄰的端子（部分鎮流器有特定接線標識，需按標識連接），另一路連接到電源的零線上。

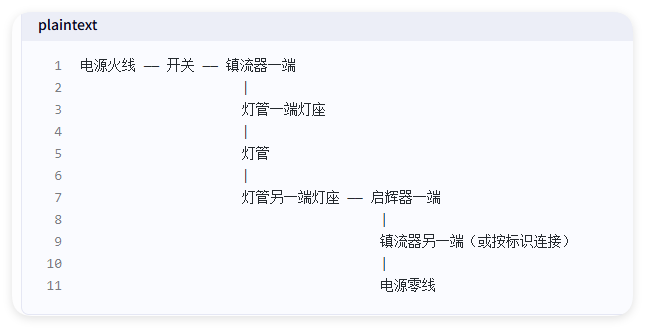

• 示意圖

3. 接線注意事項

• 接線牢固：確保所有接線點連接牢固，避免出現松動或接觸不良的情況，否則可能會導致電路故障，如燈管閃爍、無法啟動等。

• 極性正確：對于交流電路，雖然沒有嚴格的正負極之分，但在連接啟輝器和鎮流器時，要按照其標識或正確的接線方式進行連接，以確保電路正常工作。

• 安全操作：在進行接線操作時，務必先切斷電源，避免觸電事故的發生。接線完成后，要仔細檢查接線是否正確，確認無誤后再接通電源。
