原標題：熱繼電器的組成及不動作或誤動作原因

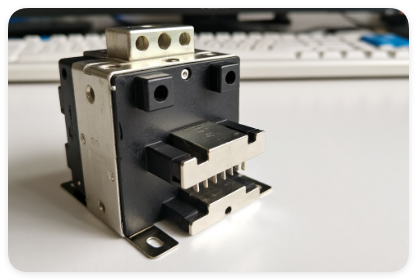

熱繼電器主要由發熱元件、雙金屬片、觸點系統、動作機構、復位按鈕、電流整定裝置等部分組成，以下為詳細介紹：

發熱元件

• 組成與結構：通常由電阻絲制成，一般有兩條或三條，分別串聯在電動機的三相主電路中。

• 作用：當電動機正常運行時，發熱元件中有電流通過，產生熱量，但熱量不足以使雙金屬片發生明顯變形；當電動機過載時，電流增大，發熱元件產生的熱量增多，溫度升高。

雙金屬片

• 組成與結構：由兩種熱膨脹系數不同的金屬片壓合而成，常見的組合是鐵鎳鉻合金和鐵鎳合金。

• 作用：當發熱元件產生的熱量使雙金屬片受熱時，由于兩種金屬的熱膨脹系數不同，雙金屬片會向熱膨脹系數小的一側彎曲。當彎曲到一定程度時，就會推動動作機構，使觸點動作。

觸點系統

• 組成與結構：一般包括常閉觸點和常開觸點。常閉觸點通常串聯在電動機的控制電路中，常開觸點可用于連接信號指示燈或報警裝置。

• 作用：當熱繼電器動作時，常閉觸點斷開，切斷電動機的控制電路，使電動機停止運行；常開觸點閉合，接通信號指示燈或報警裝置，提示操作人員電動機出現過載故障。

動作機構

• 組成與結構：由杠桿、凸輪、彈簧等部件組成。

• 作用：將雙金屬片的彎曲變形轉換為觸點的動作。當雙金屬片彎曲時，推動杠桿，杠桿帶動凸輪轉動，克服彈簧的彈力，使常閉觸點斷開，常開觸點閉合。

復位按鈕

• 組成與結構：一般位于熱繼電器的外殼上，是一個可以按動的按鈕。

• 作用：當熱繼電器動作后，按下復位按鈕，可以使動作機構恢復到初始狀態，使常閉觸點重新閉合，常開觸點斷開，熱繼電器可以再次投入使用。復位方式有手動復位和自動復位兩種，可通過熱繼電器上的調節裝置進行設置。

電流整定裝置

• 組成與結構：通常是一個旋鈕或螺釘，通過調節旋鈕或螺釘?shù)奈恢?，可以改變發熱元件與雙金屬片之間的距離或改變彈簧的拉力。

• 作用：用于調整熱繼電器的動作電流，使其與電動機的額定電流相匹配。通過電流整定裝置，可以將熱繼電器的動作電流整定在電動機額定電流的 0.95 - 1.05 倍之間。

熱繼電器不動作的原因

整定電流設置不當

• 整定值過大：如果熱繼電器的整定電流設置得比電動機的額定電流大很多，當電動機出現過載時，電流雖然增大，但還沒有達到熱繼電器的動作電流，熱繼電器就不會動作。例如，電動機的額定電流為 10A，而熱繼電器的整定電流設置為 15A，當電動機負載增加，電流達到 12A 時，熱繼電器不會動作。

• 未根據負載特性調整：對于啟動時間較長、負載慣性大的電動機，如果沒有適當增大熱繼電器的整定電流，在啟動過程中可能會出現誤動作；相反，如果對于經常過載運行的電動機，整定電流設置過小，也可能導致熱繼電器在正常過載情況下不動作。

動作機構卡阻

• 機械故障：熱繼電器在長期使用過程中，動作機構可能會因為灰塵、油污等雜質的侵入，或者零部件的磨損、變形等原因，導致動作不靈活，出現卡阻現象。例如，杠桿、凸輪等部件生銹或變形，會使雙金屬片彎曲時無法正常推動動作機構，從而使熱繼電器不動作。

• 安裝不當：如果熱繼電器安裝不牢固，或者安裝位置不當，受到外力的擠壓或振動，也可能導致動作機構卡阻。

雙金屬片失效

• 疲勞損壞：雙金屬片在長期受熱和彎曲變形的過程中，可能會出現疲勞損壞，導致其彈性性能下降，無法在達到動作溫度時正常彎曲。例如，經過多次過載保護動作后，雙金屬片的金屬性能發生變化，使其不能及時推動動作機構。

• 質量問題：如果雙金屬片本身存在質量問題，如材質不均勻、熱膨脹系數不符合要求等，也會影響熱繼電器的動作性能。

發熱元件斷路

• 線路故障：發熱元件的電阻絲可能會因為過載、短路、接觸不良等原因而斷路。當發熱元件斷路時，即使電動機過載，電流增大，發熱元件也不會產生熱量，雙金屬片不會受熱彎曲，熱繼電器就不會動作。例如，發熱元件的接線端子松動，導致接觸電阻增大，發熱嚴重，最終使電阻絲熔斷。

熱繼電器誤動作的原因

整定電流設置過小

• 未考慮啟動電流：電動機在啟動時，啟動電流通常是額定電流的 4 - 7 倍。如果熱繼電器的整定電流設置得過小，沒有充分考慮到電動機的啟動電流，在電動機啟動過程中，熱繼電器就可能會因為電流過大而誤動作。例如，電動機的額定電流為 10A，啟動電流為 50A，如果熱繼電器的整定電流設置為 12A，在電動機啟動時，熱繼電器很可能會誤動作。

• 負載變化未及時調整：當電動機的負載發生變化時，如果沒有及時調整熱繼電器的整定電流，也可能導致誤動作。例如，電動機原本帶輕載運行，熱繼電器整定電流設置得較小，后來負載突然增加，但還沒有達到過載的程度，熱繼電器卻因為電流增大而誤動作。

操作頻率過高

• 頻繁啟停：如果電動機頻繁啟動和停止，熱繼電器會不斷地受到電流沖擊，發熱元件產生的熱量積累，可能會導致雙金屬片過早彎曲，使熱繼電器誤動作。例如，在一些需要頻繁調整工況的設備中，如沖床、剪板機等，電動機頻繁啟停，熱繼電器容易出現誤動作。

• 短時重復過載：當電動機在短時間內多次出現過載，雖然每次過載的時間較短，但熱量會不斷積累，也可能使熱繼電器誤動作。

環境溫度影響

• 高溫環境：如果熱繼電器安裝在溫度較高的環境中，即使電動機沒有過載，環境溫度也會使熱繼電器的雙金屬片受熱，導致其提前彎曲，使熱繼電器誤動作。例如，在夏季高溫的車間中，熱繼電器周圍的環境溫度可能達到 40℃以上，這會使熱繼電器的動作特性發生變化。

• 溫度變化劇烈：環境溫度的劇烈變化也會影響熱繼電器的性能。例如，在晝夜溫差較大的地區，熱繼電器在白天和晚上的工作狀態可能會有所不同，容易出現誤動作。

連接導線選擇不當

• 導線過細：如果連接熱繼電器和電動機的導線過細，導線的電阻會增大，在電流通過時會產生較多的熱量，這些熱量會傳導到熱繼電器上，使熱繼電器的溫度升高，導致誤動作。例如，按照規定應該使用截面積為 2.5mm2的導線，但實際使用了 1.5mm2的導線，導線電阻增大，發熱嚴重，會影響熱繼電器的正常工作。
