原標題：常規汽車保險絲座尺寸

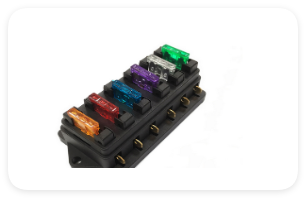

汽車保險絲座（Fuse Holder）是固定保險絲并連接電路的關鍵部件，其尺寸需與保險絲類型、安裝空間及行業標準匹配。以下從標準分類、尺寸規格、應用場景及選型建議四方面系統化解析。

一、汽車保險絲座的標準分類

汽車保險絲座主要分為刀片式（Blade）和管式（Glass/Ceramic Tube）兩大類，對應不同保險絲標準：

二、常規汽車保險絲座尺寸規格

1. 刀片式保險絲座

• 中號（ATO/ATC）：

• PCB安裝型：約25mm（長）×10mm（寬）×20mm（高）。

• 面板安裝型：約30mm（長）×15mm（寬）×25mm（高），帶鎖緊螺母。

• 保險絲尺寸：19.1mm（長）×5.1mm（寬）×18.5mm（高）。

• 保險絲座尺寸：

• 小號（Mini）：

• PCB安裝型：約15mm（長）×8mm（寬）×12mm（高）。

• 保險絲尺寸：10.9mm（長）×3.8mm（寬）×9.5mm（高）。

• 保險絲座尺寸：

• 大號（Maxi）：

• 面板安裝型：約40mm（長）×20mm（寬）×35mm（高），需更大安裝空間。

• 保險絲尺寸：29.2mm（長）×8.7mm（寬）×31.5mm（高）。

• 保險絲座尺寸：

2. 管式保險絲座

• AGC玻璃管保險絲座：

• PCB安裝型：約25mm（長）×8mm（寬）×15mm（高）。

• 線束連接型：約30mm（長）×10mm（寬）×20mm（高），帶線夾。

• 保險絲尺寸：20mm（長）×5mm（直徑）。

• 保險絲座尺寸：

• ANL大電流管式保險絲座：

• 重型安裝型：約80mm（長）×30mm（寬）×40mm（高），需螺栓固定。

• 保險絲尺寸：63mm（長）×19mm（直徑）。

• 保險絲座尺寸：

三、汽車保險絲座尺寸的選型關鍵

1. 匹配保險絲類型

• 刀片式：優先選ATO/ATC（中號），兼容性最好；Mini用于小型設備；Maxi用于高功率電路。

• 管式：AGC用于老舊車型或低成本方案；ANL用于大電流（如>100A）電路。

2. 安裝方式

• PCB安裝：

• 尺寸緊湊，適合集成在電路板上（如ECU、車載充電器）。

• 示例：ATO保險絲座（PCB型）尺寸約25mm×10mm×20mm。

• 面板安裝：

• 需預留安裝孔（如直徑12mm的圓孔），適合儀表盤或發動機艙。

• 示例：Mini保險絲座（面板型）尺寸約20mm×12mm×25mm。

• 線束連接：

• 通過端子或線夾直接連接導線，適合空間有限的區域。

• 示例：AGC保險絲座（線束型）尺寸約30mm×10mm×20mm。

3. 電流與散熱

• 高電流電路（如>30A）：

• 選Maxi或ANL保險絲座，尺寸更大以優化散熱。

• 示例：ANL保險絲座（重型）尺寸約80mm×30mm×40mm。

• 低電流電路（如<15A）：

• 選Mini或ATO保險絲座，尺寸更小。

四、汽車保險絲座尺寸的典型應用案例

案例1：汽車主電路保險絲座

• 需求：保護發動機艙電路（如燃油泵、風扇），電流30A。

• 選型：

• 保險絲：ATO 30A。

• 保險絲座：ATO面板安裝型（尺寸約30mm×15mm×25mm）。

• 安裝方式：通過鎖緊螺母固定在發動機艙配電盒內。

案例2：車載充電器保險絲座

• 需求：保護12V轉5V充電器，電流10A。

• 選型：

• 保險絲：Mini 10A。

• 保險絲座：Mini PCB安裝型（尺寸約15mm×8mm×12mm）。

• 安裝方式：直接焊接在充電器電路板上。

案例3：汽車音響大電流保護

• 需求：保護100A音響電路，需高散熱。

• 選型：

• 保險絲：ANL 100A。

• 保險絲座：ANL重型安裝型（尺寸約80mm×30mm×40mm）。

• 安裝方式：螺栓固定在電池附近，并加裝散熱片。

五、汽車保險絲座尺寸的標準化與兼容性

• 國際標準：

• 刀片式：遵循SAE J553（美國）、ISO 8820（國際）。

• 管式：遵循UL 248-14（美國）、IEC 60127（國際）。

• 兼容性提示：

• 不同品牌保險絲座尺寸可能略有差異（如±1mm），但接口完全兼容。

• 示例：Littelfuse與Bussmann的ATO保險絲座尺寸基本一致。

六、直接結論與選型建議

1. 常規汽車保險絲座尺寸范圍：

• 刀片式（ATO/ATC）：PCB型約25mm×10mm×20mm，面板型約30mm×15mm×25mm。

• 刀片式（Mini）：PCB型約15mm×8mm×12mm。

• 刀片式（Maxi）：面板型約40mm×20mm×35mm。

• 管式（AGC）：PCB型約25mm×8mm×15mm，線束型約30mm×10mm×20mm。

• 管式（ANL）：重型型約80mm×30mm×40mm。

2. 選型優先級：

• 電流匹配：先選保險絲額定電流，再選對應尺寸的保險絲座。

• 安裝空間：根據安裝位置（如發動機艙、儀表盤）選擇面板或PCB型。

• 散熱需求：高電流電路優先選大尺寸保險絲座（如Maxi或ANL）。

3. 替代方案：

• 若空間受限，可用微型保險絲座（如Micro2/Micro3，尺寸更?。?。

• 若需防水，可選帶密封圈的保險絲座（如IP67等級）。

七、總結

汽車保險絲座的尺寸需與保險絲類型、電流等級及安裝方式嚴格匹配。通過標準化選型（如ATO/ATC、Mini、Maxi）和合理安裝（PCB/面板/線束），可確保電路保護的可靠性和安全性。直接建議：優先參考車輛電路圖或保險絲盒標識，選擇與原廠規格一致的保險絲座。
