原標題：永磁同步電機工作原理

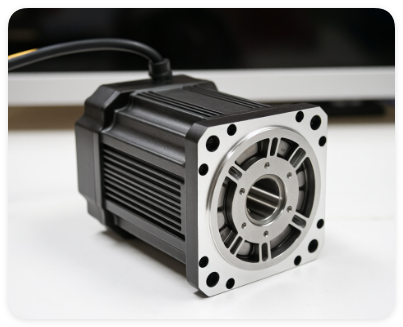

永磁同步電機（Permanent Magnet Synchronous Motor，PMSM）是一種高效、高性能的交流電機，廣泛應用于電動汽車、工業自動化、航空航天等領域。以下從電機結構、運行原理、控制策略等方面詳細介紹其工作原理。

電機結構

永磁同步電機主要由定子和轉子兩部分組成：

• 定子：與三相異步電機定子結構類似，由鐵芯和三相繞組構成。三相繞組在空間上互差120°電角度，當通入三相交流電時，會在定子內部產生一個旋轉磁場。

• 轉子：采用永磁體作為勵磁源，永磁體安裝在轉子表面或內部，提供恒定的磁場。根據永磁體在轉子上的安裝方式不同，永磁同步電機可分為表面式和內置式兩種。表面式永磁同步電機結構簡單，動態響應快；內置式永磁同步電機具有凸極效應，可提高電機的功率密度和效率。

運行原理

旋轉磁場產生

當向定子的三相繞組中通入三相交流電時，各相繞組會產生一個按正弦規律變化的脈振磁場。由于三相繞組在空間上互差120°電角度，這三個脈振磁場會相互疊加，形成一個旋轉磁場。旋轉磁場的轉速稱為同步轉速ns，其計算公式為：
ns=p60f
其中，f為電源頻率，單位為Hz；p為電機的極對數。例如，當電源頻率f=50Hz，極對數p=2時，同步轉速ns=260×50=1500r/min。

轉子永磁體磁場與旋轉磁場相互作用

轉子上的永磁體產生一個恒定的磁場，這個磁場與定子產生的旋轉磁場相互作用。根據磁極同性相斥、異性相吸的原理，旋轉磁場會拖動轉子永磁體磁場一起旋轉，從而使轉子跟隨旋轉磁場同步轉動。

轉矩產生

在永磁同步電機運行過程中，定子旋轉磁場與轉子永磁體磁場之間會產生電磁轉矩。電磁轉矩的大小與定子電流、轉子永磁體磁場以及兩者之間的夾角有關。當定子電流與轉子永磁體磁場之間的夾角為90°時，電磁轉矩達到最大值。

控制策略

為了實現永磁同步電機的高效、穩定運行，需要采用合適的控制策略，常見的有矢量控制和直接轉矩控制。

矢量控制

• 原理：矢量控制又稱磁場定向控制（Field-Oriented Control，FOC），其基本思想是將定子電流分解為轉矩分量和勵磁分量，分別對這兩個分量進行獨立控制，從而實現與直流電機相似的控制性能。

• 步驟

• 坐標變換：將三相靜止坐標系下的定子電流變換到兩相旋轉坐標系（d?q坐標系）下，其中d軸與轉子永磁體磁場方向重合，稱為勵磁軸；q軸與d軸垂直，稱為轉矩軸。

• 電流控制：在d?q坐標系下，分別對d軸電流（勵磁電流）和q軸電流（轉矩電流）進行控制。通過調節q軸電流的大小來控制電機的轉矩，調節d軸電流的大小來控制電機的磁場。

• 逆變器控制：根據控制后的d軸和q軸電流指令，通過逆變器產生相應的三相電流，驅動電機運行。

直接轉矩控制

• 原理：直接轉矩控制（Direct Torque Control，DTC）不進行坐標變換，而是直接在定子坐標系下計算和控制電機的轉矩和磁鏈。通過選擇合適的電壓空間矢量，直接控制定子磁鏈的幅值和旋轉速度，從而實現對電機轉矩的快速控制。

• 步驟

• 磁鏈和轉矩估算：根據定子電流和電壓等測量值，估算出電機的定子磁鏈和轉矩。

• 滯環比較：將估算的轉矩和磁鏈與給定的轉矩和磁鏈指令進行比較，通過滯環比較器產生轉矩和磁鏈的誤差信號。

• 電壓空間矢量選擇：根據轉矩和磁鏈的誤差信號，從預先設定的電壓空間矢量表中選擇合適的電壓空間矢量，施加到逆變器上，控制電機的運行。

特點與應用

特點

• 高效：由于采用永磁體作為勵磁源，不存在勵磁損耗，電機效率較高。

• 高功率密度：永磁同步電機的體積小、重量輕，功率密度大，適合在空間有限的場合應用。

• 調速范圍寬：通過采用合適的控制策略，可實現電機的寬調速范圍運行，滿足不同應用的需求。

• 動態響應快：電機的轉子慣量小，動態響應速度快，能夠快速跟蹤負載的變化。

應用

• 電動汽車：永磁同步電機具有高效、高功率密度等特點，是電動汽車驅動電機的理想選擇，可提高電動汽車的續航里程和動力性能。

• 工業自動化：在數控機床、機器人等工業自動化設備中，永磁同步電機可實現精確的位置控制和速度控制，提高設備的加工精度和生產效率。

• 航空航天：由于其體積小、重量輕、效率高等優點，永磁同步電機在航空航天領域也有廣泛的應用，如衛星姿態控制、飛機燃油泵等。
