電動機綜合保護器電路圖是用于實現對電動機多種保護功能的電氣原理圖，它通過檢測電動機運行過程中的電流、電壓、溫度等參數，當這些參數超出正常范圍時，保護器會動作，切斷電動機電源，防止電動機因過載、短路、缺相、過壓、欠壓、過熱等故障而損壞。

典型電動機綜合保護器電路圖組成及原理

1. 電流檢測與比較電路

• 組成：通常由電流互感器、采樣電阻、運算放大器等組成。

• 原理

• 電流互感器將電動機的大電流按比例變換為小電流，然后通過采樣電阻將電流信號轉換為電壓信號。

• 運算放大器對該電壓信號進行放大和調理，使其適合后續的比較電路。

• 比較電路將調理后的電壓信號與預設的參考電壓進行比較。當電流超過設定值（如過載電流）時，比較器輸出高電平信號。

• 示例：在一個簡單的過載保護電路中，電流互感器檢測電動機電流，采樣電阻將電流轉換為電壓，運算放大器放大該電壓。比較器的一端輸入放大后的電壓信號，另一端輸入由電位器設定的參考電壓。當電動機電流增大，使采樣電壓超過參考電壓時，比較器輸出高電平，觸發后續的保護動作。

2. 電壓檢測與比較電路

• 組成：一般包括電壓互感器（或直接從電源取樣）、分壓電阻、比較器等。

• 原理

• 電壓互感器用于檢測電源電壓（對于直接取樣方式，通過分壓電阻對電源電壓進行分壓）。

• 分壓后的電壓信號與設定的過壓、欠壓參考電壓進行比較。當電壓高于過壓設定值或低于欠壓設定值時，比較器輸出相應的控制信號。

• 示例：假設電源電壓正常范圍為 360 - 400V（三相 380V 系統允許一定波動），通過分壓電阻將電壓信號分壓后送入比較器。當電壓高于 400V 或低于 360V 時，比較器動作，發出保護信號。

3. 缺相檢測電路

• 組成：常采用三個電流互感器分別檢測三相電流，配合邏輯電路（如與非門、或門等）實現缺相檢測。

• 原理

• 正常情況下，三相電流平衡，三個電流互感器的輸出信號經邏輯電路處理后，輸出正常信號。

• 當某一相缺相時，該相電流為零，電流互感器無輸出信號，邏輯電路輸出缺相保護信號。

• 示例：用三個電流互感器分別檢測三相電流，將它們的輸出信號接入與非門電路。當三相電流都正常時，與非門輸出低電平；若有一相缺相，與非門輸出高電平，觸發缺相保護。

4. 溫度檢測電路

• 組成：主要由溫度傳感器（如熱敏電阻、熱電偶等）、信號調理電路和比較器組成。

• 原理

• 溫度傳感器將電動機的溫度轉換為電信號（如電阻值變化或電壓信號）。

• 信號調理電路對溫度傳感器輸出的電信號進行放大、濾波等處理，使其與設定的溫度參考值進行比較。當溫度超過設定值時，比較器輸出保護信號。

• 示例：采用熱敏電阻作為溫度傳感器，其電阻值隨溫度變化而變化。通過信號調理電路將電阻變化轉換為電壓變化，再與設定的溫度參考電壓比較。當電動機溫度過高時，比較器輸出高電平，切斷電動機電源。

5. 執行電路

• 組成：一般由繼電器、接觸器等組成。

• 原理：當上述各種檢測電路檢測到故障并輸出保護信號時，執行電路動作，切斷電動機的電源電路，使電動機停止運行。

• 示例：保護信號驅動繼電器線圈，繼電器觸點動作，切斷接觸器的控制回路，接觸器主觸點斷開，電動機失電停止。

電路圖示例（簡化版）

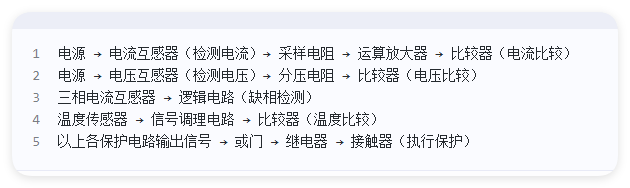

以下是一個簡化版的電動機綜合保護器電路圖示例（以文字描述為主，實際電路圖應包含具體元件符號和連接關系）：

注意事項

• 元件選型：應根據電動機的額定參數（如額定電流、額定電壓、功率等）合理選擇保護器中的電流互感器、電壓互感器、繼電器等元件的規格，確保保護器能夠準確可靠地工作。

• 調試與校準：在安裝和使用電動機綜合保護器時，需要對各個保護參數進行調試和校準，使其符合電動機的實際運行要求。例如，準確設置過載電流、過壓、欠壓、溫度等保護閾值。

• 定期檢查：定期對電動機綜合保護器進行檢查和維護，確保其性能良好。檢查內容包括元件是否有損壞、接線是否松動、保護功能是否正常等。
