原標題：電連接器的功能選擇和參數結構形式選擇

1. 信號傳輸功能

• 功能描述：電連接器用于傳輸各種類型的信號，如模擬信號、數字信號、高頻信號等。不同類型信號對連接器的要求不同。

• 選擇要點

• 模擬信號：注重信號的保真度，要求連接器具有較低的接觸電阻和良好的屏蔽性能，以減少信號衰減和干擾。例如在音頻設備中，使用具有良好屏蔽的連接器可以避免外界電磁干擾對音頻信號的影響，保證音質清晰。

• 數字信號：需考慮信號的傳輸速率和完整性。高速數字信號連接器要具有較小的串擾和較低的插入損耗，以確保信號能夠準確無誤地傳輸。比如在計算機網絡中，千兆、萬兆以太網連接器要滿足高速數據傳輸?shù)囊蟆?/span>

• 高頻信號：對連接器的電氣性能要求極高，包括特性阻抗匹配、低反射損耗等。微波連接器常用于雷達、衛星通信等高頻領域，能夠保證高頻信號的高效傳輸。

2. 電力傳輸功能

• 功能描述：用于傳輸電能，為設備提供動力。不同功率的電力傳輸需要不同規格的連接器。

• 選擇要點

• 低功率傳輸：如小型電子設備的電源連接，可選擇體積小、插拔方便的連接器。例如手機充電器使用的USB連接器，能夠在有限的空間內實現電力的安全傳輸。

• 高功率傳輸：在工業設備、電動汽車等領域，需要能夠承受大電流的連接器。這些連接器通常具有較大的導電截面積和良好的散熱性能，以防止因過熱而引發安全事故。例如電動汽車的充電連接器，要能夠承受數百安培的電流。

3. 信號與電力混合傳輸功能

• 功能描述：在一些復雜設備中，需要同時傳輸信號和電力，此時需要使用具有混合傳輸功能的連接器。

• 選擇要點

• 電氣隔離：要確保信號傳輸部分和電力傳輸部分之間有良好的電氣隔離，避免相互干擾。例如在一些工業自動化控制系統中，傳感器信號和設備電源通過同一個連接器傳輸，連接器內部要有合理的隔離結構。

• 綜合性能：既要滿足信號傳輸?shù)母呔纫?，又要保證電力傳輸?shù)姆€(wěn)定性和安全性。選擇時要綜合考慮連接器的接觸電阻、絕緣電阻、耐壓等參數。

4. 快速插拔功能

• 功能描述：方便設備的快速連接和斷開，提高工作效率。常見于需要頻繁更換設備或模塊的場合。

• 選擇要點

• 插拔力：插拔力要適中，既不能過大導致插拔困難，也不能過小影響連接的可靠性。例如在一些測試設備中，測試模塊需要頻繁插拔，連接器的插拔力要設計合理，方便操作人員使用。

• 鎖定機構：要有可靠的鎖定機構，防止在設備運行過程中連接器意外脫落。一些快速插拔連接器采用卡扣式或螺紋式鎖定機構，確保連接穩定。

5. 防水防塵功能

• 功能描述：在戶外或惡劣環境下使用的設備，需要連接器具有防水防塵功能，以保護內部電路不受外界環境的影響。

• 選擇要點

• 防護等級：根據使用環境選擇合適的防護等級，常見的防護等級有IP65、IP67、IP68等。IP67表示連接器可以在1米深的水中浸泡30分鐘而不受影響。

• 密封結構：連接器要具有良好的密封結構，如采用橡膠密封圈、密封膠等，防止水分和灰塵進入。

電連接器的參數結構形式選擇

1. 電氣參數

• 接觸電阻

• 含義：指連接器在接觸狀態下，兩接觸件之間的電阻。接觸電阻過大會導致發熱，影響信號傳輸和電力傳輸?shù)男省?/span>

• 選擇：根據設備的電流和功率要求選擇合適的接觸電阻值。一般來說，電流越大，對接觸電阻的要求越嚴格。例如在高壓大電流傳輸系統中，要求連接器的接觸電阻盡可能小，以減少能量損耗。

• 絕緣電阻

• 含義：指連接器相鄰接觸件之間或接觸件與外殼之間的絕緣電阻。絕緣電阻過低會導致漏電，影響設備的安全性和可靠性。

• 選擇：要根據設備的工作電壓和環境條件選擇合適的絕緣電阻值。在高電壓、高濕度的環境下，需要更高的絕緣電阻。

• 耐壓

• 含義：指連接器能夠承受的最高電壓而不發生擊穿或閃絡現象。

• 選擇：應大于設備的工作電壓，并留有一定的安全裕量。例如在電力系統中，連接器的耐壓值要根據電網的額定電壓和可能出現的過電壓情況來確定。

• 插入損耗和回波損耗（針對信號傳輸連接器）

• 插入損耗：指信號通過連接器時的功率損耗，插入損耗越小，信號傳輸效率越高。

• 回波損耗：指信號在連接器處反射回來的功率與入射功率之比，回波損耗越大，反射信號越小，信號傳輸質量越好。

• 選擇：根據信號傳輸?shù)囊筮x擇合適的插入損耗和回波損耗值。在高速數字信號傳輸和高頻信號傳輸中，對這兩個參數的要求較為嚴格。

2. 機械參數

• 插拔次數

• 含義：指連接器在正常使用條件下能夠安全插拔的次數。

• 選擇：根據設備的使用頻率和維護周期選擇合適的插拔次數。如果設備需要頻繁插拔，應選擇插拔次數較多的連接器。例如在一些測試設備中，每天可能需要插拔數十次，就需要選擇插拔次數在數千次以上的連接器。

• 機械壽命

• 含義：指連接器在規定的條件下能夠正常工作的時間。

• 選擇：要考慮設備的使用壽命和預期維護周期，選擇機械壽命與之匹配的連接器。

• 外形尺寸和安裝方式

• 外形尺寸：要根據設備的安裝空間和布局選擇合適的外形尺寸。在一些小型電子設備中，需要使用微型連接器以節省空間。

• 安裝方式：常見的安裝方式有面板安裝、PCB安裝、線纜安裝等。要根據設備的結構和使用要求選擇合適的安裝方式。例如在電路板上使用的連接器，通常采用PCB安裝方式。

3. 結構形式

• 圓形連接器

• 特點：具有密封性好、抗振動和沖擊能力強等優點，廣泛應用于航空航天、軍事、工業等領域。

• 適用場景：適合在惡劣環境下使用，如振動大、有沖擊的機械設備、戶外通信設備等。

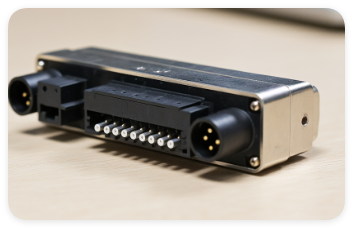

• 矩形連接器

• 特點：結構緊湊，插針排列密集，能夠?qū)崿F(xiàn)多信號、多電力的同時傳輸。

• 適用場景：常用于計算機、通信設備、工業自動化控制等領域，能夠滿足設備對高密度連接的需求。

• 印制板連接器

• 特點：專門用于電路板之間的連接，具有體積小、插拔方便等特點。

• 適用場景：廣泛應用于各種電子設備中，如手機、平板電腦、電腦主板等，實現電路板之間的信號和電力傳輸。

• 射頻連接器

• 特點：用于傳輸射頻信號，具有頻率范圍寬、特性阻抗穩定等特點。

• 適用場景：主要用于無線通信、雷達、衛星通信等領域，保證射頻信號的高效傳輸。
