原標題：聲控集成電路SK-3構成的電動機控制電路

基于聲控集成電路SK-3的電動機控制電路設計

SK-3是一款低功耗、高靈敏度的聲控集成電路，廣泛應用于聲控開關、玩具、家電控制等領域。通過將聲控信號轉換為電信號，可實現對電動機的遠程控制（如拍手啟動/停止）。以下從電路原理、核心組件、設計要點、典型應用與調試建議五個方面展開，提供完整解決方案。

一、SK-3聲控集成電路功能解析

1. 核心功能

• 聲電轉換：內置麥克風將環境聲音轉換為電信號。

• 信號處理：通過濾波、放大和比較電路，識別特定頻率或強度的聲音（如拍手聲）。

• 輸出控制：檢測到有效聲音信號后，輸出高電平或低電平控制信號。

2. 關鍵參數

• 高電平有效：檢測到聲音時輸出+5V（驅動繼電器或MOS管）。

• 低電平有效：檢測到聲音時輸出0V（需反相電路）。

• 工作電壓：DC 3V~6V（典型值5V）。

• 靈敏度：可調節（通過外接電阻或電容）。

• 輸出形式：

二、聲控電動機控制電路設計

1. 電路核心組件

• SK-3聲控芯片：負責聲音檢測與信號處理。

• 晶體管/繼電器：放大SK-3輸出信號，驅動電動機。

• 二極管（D1）：續流保護，防止繼電器線圈斷電時產生反電動勢。

• 電容（C1/C2）：濾波，穩定電源電壓。

• 電阻（R1/R2）：調節麥克風靈敏度與芯片工作電流。

• 電動機（M）：直流電機或交流電機（需適配驅動方式）。

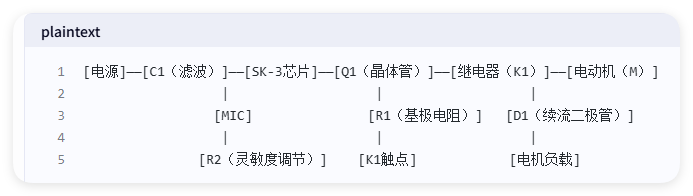

2. 典型電路圖

3. 關鍵信號流程

1. 聲音檢測：

• 環境聲音（如拍手）→MIC拾音→SK-3內部放大→比較器觸發→輸出高電平。

2. 信號放大與驅動：

• SK-3輸出高電平→Q1導通→繼電器K1吸合→電機通電運行。

3. 狀態保持：

• 通過自鎖電路（如加入D觸發器）實現“拍手啟動/再拍手停止”功能（需擴展電路）。

三、設計要點與注意事項

1. 靈敏度調節

• 電阻R1：增大阻值可降低MIC靈敏度（避免誤觸發）。

• 電容C2：并聯在MIC兩端可濾除低頻噪聲。

2. 驅動能力匹配

• 繼電器選型：觸點電流需≥電機額定電流（如電機電流2A→繼電器選5A觸點）。

• 晶體管選型：若用三極管驅動繼電器，需滿足Ic≥繼電器線圈電流/放大倍數（如β≥100）。

3. 抗干擾設計

• 電源濾波：C1容量建議100μF~470μF，降低電源紋波。

• 屏蔽處理：對MIC和SK-3芯片進行金屬屏蔽，減少電磁干擾。

4. 安全防護

• 過載保護：在電機回路中串聯熱繼電器（FR），防止堵轉燒毀。

• 漏電保護：電源端加裝漏電保護器（RCD）。

三、典型應用場景

1. 智能家居：通過拍手控制窗簾電機或風扇啟停。

2. 玩具設計：聲控玩具車或機器人。

3. 工業自動化：特定聲信號觸發生產線電機動作（需加密聲紋識別）。

四、調試與優化建議

1. 靈敏度調節

• 調整R1阻值或C2容量，使電路僅對特定頻率（如拍手聲）響應，避免環境噪聲誤觸發。

2. 延時控制

• 若需電機運行一段時間后自動停止，可在SK-3輸出端加裝555定時器構成的單穩態電路，控制延時時間（如10秒后自動斷電）。

3. 狀態反饋

• 增加LED指示燈或蜂鳴器，提示電路已檢測到聲音信號或電機運行狀態。

五、常見問題與解決方案

六、擴展功能與升級方向

1. 無線聲控

• 增加藍牙模塊，通過手機APP遠程控制電機啟停。

2. 聲紋識別

• 替換SK-3為專用聲紋識別芯片（如LD3320），實現特定語音指令控制。

3. 多路控制

• 使用多片SK-3級聯，實現不同聲音信號控制不同電機。

七、電路符號與關鍵參數參考

八、總結

基于SK-3的聲控電動機控制電路設計需兼顧靈敏度、抗干擾性與驅動能力。通過合理配置外圍電路（如濾波、放大、驅動），可實現穩定可靠的聲控功能。以下為關鍵步驟：

1. 計算步驟：

• 計算聲音信號的均方根（RMS）值。

• 通過比較電路設定閾值，判斷是否觸發控制信號。

• 示例：

• 設定閾值：如聲音信號強度≥80dB時觸發（需麥克風校準）。

• 輸出驅動：SK-3輸出高電平（如3V）時，驅動繼電器吸合。

結語

SK-3聲控集成電路為電動機控制提供了低成本、易實現的解決方案。通過優化電路設計、增強抗干擾能力，可廣泛應用于智能家居、工業自動化等領域。建議根據實際需求調整靈敏度與響應時間，并嚴格測試電路的可靠性與安全性。
