原標題：僅供電型設計 USB Type-C 概述

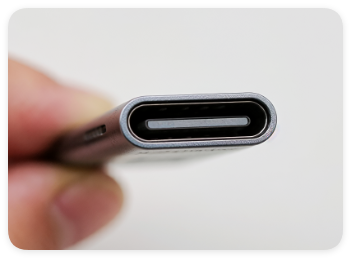

一、僅供電型 USB Type-C 接口定義

僅供電型 USB Type-C 接口是一種專注于電力傳輸功能的 USB Type-C 接口設計。與具備數據傳輸、視頻輸出等復合功能的完整 USB Type-C 接口不同，它僅保留了用于電力傳輸?shù)南嚓P(guān)引腳和電路，旨在為設備提供穩定可靠的電源供應，滿足那些對數據傳輸需求較低或無需數據傳輸功能的設備供電需求。

二、硬件架構特點

1. 引腳簡化

• USB Type-C 接口原本有 24 個引腳，在僅供電型設計中，僅保留與電源傳輸密切相關的 VBUS（電源正極）、GND（電源負極）以及用于檢測連接狀態和配置電源能力的 CC（Configuration Channel）引腳等關鍵引腳。例如，VBUS 引腳負責將電源從供電端傳輸?shù)绞茈姸?，GND 引腳提供電流回路，CC 引腳則用于協商供電參數，如電壓和電流大小。

• 相比完整功能接口，簡化了數據傳輸所需的 D+、D-（用于 USB 2.0 數據傳輸）、TX/RX（用于高速數據傳輸和視頻輸出）等引腳，降低了硬件復雜度和成本。

2. 電路設計優化

• 電源管理電路：設計專門的電源管理芯片或電路，用于穩定輸入電壓、調節輸出電壓和電流，以適應不同受電設備的需求。例如，通過 DC - DC 轉換器將輸入的 5V、9V、12V 等不同電壓轉換為設備所需的穩定電壓，并限制輸出電流，防止過流對設備造成損壞。

• 保護電路：集成過壓保護（OVP）、過流保護（OCP）、短路保護（SCP）等功能。當輸入電壓超過設定閾值時，OVP 電路會自動切斷電源，保護受電設備免受高電壓損害；當輸出電流超過額定值時，OCP 電路會限制電流或切斷電源，防止設備因過流而發熱甚至損壞；短路保護電路則能在輸出短路時迅速響應，避免安全事故發生。

三、應用場景

1. 消費電子設備

• 移動電源：僅供電型 USB Type-C 接口常用于移動電源的輸出端，為手機、平板電腦等設備充電。由于移動電源主要功能是提供電力，無需進行數據傳輸，因此采用僅供電型接口可以簡化設計、降低成本，并提高充電效率和穩定性。

• 無線充電器：無線充電器通過電磁感應原理為設備充電，其與設備之間的連接僅涉及電力傳輸。使用僅供電型 USB Type-C 接口作為電源輸入接口，可以滿足無線充電器對電源的需求，同時避免不必要的復雜電路。

2. 工業設備

• 傳感器和執行器：在工業自動化系統中，許多傳感器和執行器只需要穩定的電源供應即可正常工作。例如，溫度傳感器、壓力傳感器等只需將采集到的數據通過有線或無線方式傳輸?shù)娇刂葡到y(tǒng)，而不需要通過 USB 接口進行數據交互。采用僅供電型 USB Type-C 接口為這些設備供電，可以簡化設備連接，提高系統的可靠性和穩定性。

• 工業控制器：一些簡單的工業控制器，如可編程邏輯控制器（PLC）的擴展模塊，可能僅需要電源來驅動內部電路和執行特定任務。僅供電型接口可以滿足其供電需求，同時降低設備成本和布線復雜度。

3. 智能家居設備

• 智能燈具：智能燈具通常通過 Wi-Fi、藍牙等無線方式與手機或其他控制設備進行通信，實現遠程控制和調光等功能。其電源供應可以采用僅供電型 USB Type-C 接口，方便用戶使用常見的 USB 充電器為其供電，無需額外的數據連接線。

• 智能插座：智能插座的主要功能是控制電器的通斷，其與電器之間僅存在電力連接。使用僅供電型 USB Type-C 接口為智能插座供電，可以簡化插座設計，提高產品的兼容性和易用性。

四、優勢

1. 成本效益

• 由于簡化了硬件設計和電路結構，減少了引腳數量和相關元器件的使用，僅供電型 USB Type-C 接口的設計和制造成本相對較低。這對于大規模生產的消費電子設備和工業設備來說，可以顯著降低產品成本，提高市場競爭力。

2. 空間節省

• 接口引腳的減少意味著接口尺寸可以進一步縮小，從而節省設備內部空間。這對于一些對空間要求嚴格的設備，如可穿戴設備、小型傳感器等，具有重要意義，有助于實現設備的輕薄化和微型化設計。

3. 提高可靠性

• 減少了數據傳輸相關的電路和接口，降低了因數據傳輸干擾或故障導致的系統不穩定風險。同時，專門的電源管理和保護電路可以提高電力傳輸?shù)姆€(wěn)定性和安全性，減少設備因電源問題而損壞的可能性。

五、挑戰與解決方案

1. 兼容性問題

• 不同設備對電源的需求可能存在差異，如電壓、電流規格不同。僅供電型 USB Type-C 接口需要確保能夠與各種受電設備兼容，提供合適的電源參數。

• 解決方案：采用智能電源管理技術，通過 CC 引腳與受電設備進行通信，自動協商并配置最佳的供電參數。同時，設計寬范圍的輸入電壓和輸出電流調節能力，以適應不同設備的需求。

2. 標準規范更新

• USB Type-C 標準和相關電力傳輸規范（如 USB PD）可能會不斷更新和完善，僅供電型設計需要及時跟進這些變化，以確保產品的合規性和兼容性。

• 解決方案：建立與標準制定組織的溝通機制，及時獲取最新的標準信息。在產品研發過程中，預留一定的升級空間，便于后續通過軟件更新或硬件調整來適應新的標準要求。

六、發展趨勢

1. 與快充技術融合

• 隨著消費者對設備充電速度的要求不斷提高，僅供電型 USB Type-C 接口將與快充技術進一步融合。例如，支持更高功率的 USB PD 快充協議，能夠?yàn)樵O(shè)備提供更快的充電速度，縮短充電時間。

2. 集成更多功能

• 未來，僅供電型接口可能會集成更多的功能，如無線充電功能的輔助供電、設備狀態指示等。通過在接口周圍添加額外的電路和傳感器，實現更豐富的功能，提高用戶體驗。

僅供電型設計 USB Type-C 接口憑借其成本效益、空間節省和可靠性等優勢，在消費電子、工業設備和智能家居等領域具有廣闊的應用前景。隨著技術的不斷發展和創新，它將在滿足設備供電需求的同時，不斷融合新的功能和技術，為人們的生活和工作帶來更多便利。
