原標題：基于NXP LPC4078+JN5168多軸智慧飛行器方案

基于NXP LPC4078+JN5168多軸智慧飛行器方案深度解析

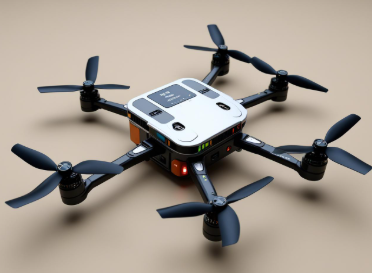

四軸智慧飛行器作為多旋翼飛行器中的核心應用類型，憑借其靈活的操控性、高穩定性和多場景適配能力，廣泛應用于航拍測繪、物流運輸、農業監測及救援巡檢等領域。NXP LPC4078與JN5168的組合方案，通過高性能主控芯片與超低功耗無線通信模塊的協同，為飛行器提供了實時數據處理、遠程控制及復雜環境適應能力。本文將從硬件架構、元器件選型、功能實現及系統優化等維度，全面解析基于NXP LPC4078+JN5168的多軸智慧飛行器解決方案。

一、核心主控芯片：NXP LPC4078的選型邏輯與功能解析

1.1 芯片選型的核心依據

四軸飛行器對主控芯片的性能要求極高，需滿足以下條件：

• 實時數據處理能力：需快速解析IMU（慣性測量單元）傳感器數據，并完成姿態解算與控制算法計算。

• 接口資源豐富性：需支持I2C、SPI、UART等多種通信協議，以連接陀螺儀、加速度計、磁力計等傳感器。

• 低功耗與高集成度：需在有限空間內實現高效能，同時降低系統功耗以延長續航。

NXP LPC4078基于ARM Cortex-M4內核，主頻120MHz，配備512KB Flash與96KB SRAM，支持硬件FPU（浮點運算單元）與DSP指令集，可高效完成PID控制、卡爾曼濾波等復雜算法。其LQFP144封裝（20×20mm）適配緊湊型飛控板設計，165個I/O接口滿足多傳感器與外設的擴展需求。此外，LPC4078內置以太網、USB OTG、CAN控制器等外設，支持飛行器與地面站的實時數據交互，適配復雜應用場景。

1.2 關鍵外設資源與應用場景

• I2C接口：用于連接陀螺儀（如BOSH BMI055）與磁力計（如BMM150），實現姿態數據的實時采集。

• PWM輸出：支持6通道16位PWM，兼容BLDC（無刷直流電機）驅動需求，可精確控制電機轉速。

• DMA控制器：通過DMA傳輸傳感器數據至內存，釋放CPU資源，提升系統實時性。

• 低功耗模式：支持Sleep與Deep-sleep模式，待機電流低至1μA，適配電池供電場景。

二、無線通信模塊：JN5168的遠距離控制與協議適配

2.1 JN5168的核心優勢與功能解析

JN5168是NXP推出的超低功耗、高性能無線微控制器，適用于ZigBee、RF4CE等協議。其核心優勢包括：

• 超遠距離通信：內置2.4GHz IEEE 802.15.4收發器，支持6公里傳輸距離（帶功放），適配遠程遙控需求。

• 低功耗特性：接收電流僅4.3mA（3V），發射電流7.4mA（0dBm），延長飛行器續航時間。

• 大容量存儲：內置256KB Flash與32KB RAM，支持OTA（空中升級）功能，適配復雜應用場景。

2.2 協議適配與組網能力

JN5168兼容ZigBee PRO、JenNet-IP、ZigBee Light Link等多種協議棧，支持點對點、星形網絡、樹形網絡及網狀網絡拓?fù)洹Ｔ陲w行器應用中，可通過ZigBee RF4CE協議實現遙控器與飛控板的雙向通信，實時傳輸飛行狀態數據與控制指令。此外，JN5168內置AES256加密引擎與SHA256哈希引擎，保障通信數據的安全性。

三、傳感器模塊：高精度姿態感知與數據融合

3.1 陀螺儀與加速度計：BOSH BMI055的選型優勢

BOSH BMI055集成三軸陀螺儀與三軸加速度計，通過I2C接口與LPC4078通信。其16位ADC分辨率與±2000°/s的陀螺儀量程，可精準捕捉飛行器的角速度與加速度變化。選擇BMI055的核心原因包括：

• 高集成度：單芯片實現六軸數據采集，減少PCB空間占用。

• 低功耗特性：正常工作電流僅1.5mA，適配飛行器的續航需求。

• 數字濾波功能：內置DMP（數字運動處理器），可預處理傳感器數據，降低主控芯片負載。

3.2 磁力計：BMM150的校準與補償

BMM150作為三軸磁力計，用于補償陀螺儀的累積誤差，提升航向角精度。其13位ADC分辨率與±1300μT的量程，可適配復雜電磁環境。實際應用中需進行硬鐵與軟鐵校準，以消除機身磁干擾對數據的影響。

3.3 氣壓計：BMP280的高度感知能力

BMP280集成氣壓傳感器與溫度傳感器，通過I2C接口輸出高度數據。其0.16hPa的絕對精度與1m的高度分辨率，可滿足四軸飛行器的懸停與定高需求。在海拔變化較大的場景中，氣壓計數據需與IMU數據進行融合，以提升高度估計的魯棒性。

四、遙控板設計：NXP LPC1114的低功耗控制

4.1 LPC1114的選型依據與功能實現

遙控板采用NXP LPC1114（基于ARM Cortex-M0內核，主頻50MHz，32KB Flash）作為主控芯片，其核心功能包括：

• 按鍵掃描與處理：通過GPIO接口檢測遙控器按鍵狀態，生成控制指令。

• 無線通信控制：通過UART接口與JN5168通信，實現飛行器控制指令的發送與接收。

• 低功耗設計：支持Sleep模式，待機電流僅2μA，適配手持設備需求。

4.2 遙控器布局與用戶體驗優化

遙控器采用人體工學設計，配備搖桿、按鍵與OLED顯示屏。搖桿通過ADC接口讀取位置數據，按鍵通過GPIO中斷觸發控制指令。OLED顯示屏實時顯示飛行狀態（如電池電量、飛行模式、GPS信號強度），提升用戶體驗。

五、電機驅動模塊：BLDC電調的設計與優化

5.1 電調核心芯片：Microchip PIC16F1938的選型依據

電調板采用Microchip PIC16F1938（基于8位PIC內核，主頻32MHz）作為主控芯片，其核心功能包括：

• 反電動勢檢測：通過無傳感器算法啟動BLDC電機，減少硬件成本。

• PWM控制：支持400kHz PWM頻率，可精確調節電機轉速。

• 過流保護：內置ADC實時監測電流，避免電機堵轉損壞。

5.2 功率器件：MOSFET的選型與散熱設計

選用IRFS3004-7PPbF（40V/110A）N溝道MOSFET作為功率開關，其導通電阻僅2.8mΩ，可降低導通損耗。散熱設計中，需在PCB上鋪設銅箔并添加散熱片，以應對大電流下的熱應力。此外，電調板需集成電流采樣電阻與濾波電路，以提升電流檢測的精度與穩定性。

六、電源管理模塊：高效能供電方案

6.1 鋰電池管理：TP4056的充電與保護

采用TP4056作為鋰電池充電芯片，支持1A充電電流與4.2V恒壓充電。其內置熱保護與過充保護功能，可確保電池安全。此外，需在電池輸出端添加TVS二極管與濾波電容，以抑制電壓尖峰與噪聲。

6.2 穩壓電路：LM1117的低壓差設計

選用LM1117-3.3V作為穩壓芯片，輸入電壓范圍4.75V-10V，輸出電流可達800mA。其低壓差特性（1.2V）可降低功耗，適配飛行器的電池供電場景。在電源輸入端需添加LC濾波器，以抑制高頻噪聲。

七、軟件架構：姿態解算與控制算法的實現

7.1 姿態解算：互補濾波與卡爾曼濾波的對比

• 互補濾波：通過陀螺儀與加速度計的加權融合，實時計算姿態角。其計算量小，適合資源受限的嵌入式系統。

• 卡爾曼濾波：通過狀態方程與觀測方程優化姿態估計，可抑制傳感器噪聲。但需較高的計算能力，LPC4078可通過硬件FPU加速實現。

7.2 控制算法：串級PID的實現與調參

串級PID包含外環（姿態環）與內環（速率環），通過調節比例、積分、微分參數實現飛行器的穩定控制。調參過程中需遵循“先內環后外環”的原則，通過實驗法或Ziegler-Nichols方法優化參數。此外，需在軟件中實現故障檢測與保護機制（如電池低電壓保護、電機堵轉保護），以提升系統可靠性。

八、系統優化：低功耗與抗干擾設計

8.1 低功耗策略：動態時鐘與電源門控

• 動態時鐘：根據任務需求切換CPU頻率，如飛行時120MHz，待機時降至1MHz。

• 電源門控：關閉未使用的外設模塊（如USB、UART），降低靜態功耗。

8.2 抗干擾設計：PCB布局與濾波電路

• PCB布局：將數字電路與模擬電路分區，減少信號耦合。

• 濾波電路：在電源輸入端添加LC濾波器，抑制高頻噪聲。在傳感器信號線上添加RC濾波器，降低電磁干擾。

九、應用場景與市場前景

9.1 航拍與測繪

通過搭載高清相機與GPS模塊，四軸飛行器可實現地形測繪與三維建模。其緊湊結構與靈活操控性，使其成為低成本航拍的首選平臺。

9.2 救援與巡檢

在災后搜救與橋梁檢測中，微型四軸飛行器可穿越狹窄空間，實時傳輸圖像數據。其低噪聲特性與長續航能力，可提升任務效率。

9.3 農業監測

通過搭載溫濕度傳感器與多光譜相機，四軸飛行器可實現作物生長監測與病蟲害預警。其高效數據采集能力，可助力精準農業發展。

十、總結與展望

基于NXP LPC4078+JN5168的多軸智慧飛行器解決方案，通過高性能主控芯片、高精度傳感器與低功耗設計的結合，實現了飛行器的穩定控制與高效能運行。未來，隨著AI技術與5G通信的融合，四軸飛行器將在智能物流、自主導航等領域展現出更廣闊的應用前景。開發者需持續優化算法與硬件設計，以應對復雜場景下的挑戰。
