基于樹莓派的智能語音提醒系統設計方案

一、系統概述

本設計方案基于社區成熟的樹莓派（Raspberry Pi）平臺，旨在構建一款集語音喚醒、離線識別、自然語言處理和高質量語音合成為一體的智能語音提醒系統。系統可對用戶預設的日程、任務、事件在到達指定時間時，通過揚聲器進行聲音播報，并在OLED顯示屏上直觀呈現相關信息；同時支持用戶通過喚醒詞進行臨時查詢和人機交互，實現提醒的靈活設置與執行。為了適應無網絡環境下的斷網運行，系統在本地集成了Snowboy、PocketSphinx等離線識別引擎，并使用開源TTS庫pyttsx3或espeak實現離線語音合成。此外，通過Flask搭建輕量級Web服務與MQTT協議實現與移動端的遠程互聯，滿足用戶在手機APP或網頁端對提醒事件的創建、編輯、刪除及狀態監控需求。

二、設計目標與功能需求

本系統主要面向家庭與小型辦公場景，需滿足以下核心需求：

1. 高精度語音喚醒與識別：采用雙陣列麥克風與波束成形算法，在環境噪聲較大時依然保證喚醒詞識別率不低于95%，喚醒響應時間小于200ms；

2. 自然流暢的語音合成：支持普通話、英語等多語種播報，并可通過參數調節實現不同音色和語速，以提升人機交互體驗；

3. 多樣化的提醒方式：用戶可設置定時提醒、循環提醒、一次性提醒，還可通過語音指令或按鍵即時觸發臨時提醒；

4. 直觀的反饋界面：通過0.96寸OLED屏實時顯示當前系統時間、下次提醒時間、提醒標題及網絡與系統狀態指示；

5. 遠程管理與監控：基于MQTT或HTTP協議與手機APP/Web端通信，實現事件同步與日志查詢，支持遠程故障診斷；

6. 高可靠性與低功耗：選用工業級DC-DC降壓模塊與RTC模塊，系統待機功耗控制在2W以內，能在-10℃至60℃溫度范圍內穩定運行。

三、系統架構

本系統可分為硬件層、系統軟件層與應用層三個邏輯部分。硬件層由電源管理模塊、核心處理單元、語音采集模塊、語音輸出模塊、實時時鐘模塊、顯示與交互模塊構成；系統軟件層部署在Raspbian OS之上，以Python為主要開發語言，包含音頻驅動、中間件、語音識別與合成引擎、調度管理器以及通信協議棧；應用層包括本地交互邏輯（按鍵、LED、OLED顯示）與遠程服務接口（Flask API、MQTT客戶端），并配套提供手機APP或Web頁面供用戶操作。

四、硬件設計

在硬件選型過程中，優先考慮性能可靠、生態成熟、開發便捷以及成本可控的器件。

4.1 核心處理單元器件型號： 樹莓派 Raspberry Pi 4 Model B（2GB）器件作用： 作為整機的運算與控制核心，負責執行Linux操作系統、調度硬件外設、運行Python服務以及處理中斷與網絡請求。選擇理由： Raspberry Pi 4B搭載1.5GHz四核ARM Cortex-A72處理器和2GB LPDDR4內存，能夠滿足離線語音識別與合成的算力需求；豐富的USB、GPIO、I2C、I2S和SPI接口，以及完善的社區支持和文檔資源，可加速開發與調試進度。元器件功能： 控制各外設的I2C和GPIO通信，調度語音采集、識別與合成任務，通過網絡模塊或USB-WiFi進行數據交互。

4.2 語音采集模塊器件型號： Seeed Studio ReSpeaker 2-Mics Pi HAT器件作用： 提供雙麥克風陣列和硬件回聲消除功能，實現對環境中遠場語音信號的高質量采集與波束成形，降低背景噪聲影響。選擇理由： ReSpeaker HAT與樹莓派GPIO/接口兼容，無需額外電路設計；內置DSP芯片支持方向估計和回聲消除算法，可大幅提升語音識別準確率；I2S接口能夠?qū)?shù)字音頻數據直接傳輸至主控板進行后續處理。元器件功能： 雙麥克風陣列采集原始PCM數據，F(xiàn)PGA/MCU實現波束成形和噪聲抑制后輸出數字音頻流。

4.3 語音輸出模塊器件型號： PAM8403 2×3W 數字功放模塊 + 4Ω 2W 揚聲器器件作用： 將樹莓派的音頻信號放大至可驅動揚聲器的功率范圍，保證播報音質清晰并具有足夠音量覆蓋房間范圍。選擇理由： PAM8403是一款高效率、無直流偏置輸出的小功率放大器，集成度高、易于焊接；搭配4Ω 2W揚聲器可在中等音量下保持低失真和低噪聲，且模塊化設計降低了系統集成難度。元器件功能： 接收I2S或模擬線路輸出，將音頻信號經數字放大電路后驅動揚聲器振膜發聲。

4.4 實時時鐘模塊器件型號： DS3231 I2C RTC模塊器件作用： 提供高精度實時時鐘源，并在主電源斷電時通過CR2032紐扣電池繼續保持時鐘計時，確保系統重啟后時間同步準確。選擇理由： DS3231內置溫度補償晶振，日誤差低于2ppm；I2C總線接口標準化，配合樹莓派的RTC驅動可輕松讀取和設置系統時間；低功耗設計，便于長時間持續運行。元器件功能： 在正常工作狀態下通過I2C與主控板通信，斷電后由備用電池維持振蕩器運轉。

4.5 電源管理模塊器件型號： MP1584EN 升降壓模塊 + AMS1117-3.3V 穩壓器器件作用： 將常見的12V或24V直流電源轉換為樹莓派所需的5V輸入，同時提供3.3V輸出供I2C模塊、OLED屏及HAT供電。選擇理由： MP1584EN具有高達95%的轉換效率和過流、過熱保護功能，支持寬輸入電壓范圍，無需大型散熱片；AMS1117-3.3V集成穩壓設計，輸出電壓穩定，成本低廉。元器件功能： 實現12V→5V以及5V→3.3V兩級穩壓，確保全系統電壓穩定，避免電壓波動導致主控板重啟或外設異常。

4.6 顯示模塊器件型號： 0.96寸 I2C OLED 顯示屏（SSD1306驅動）器件作用： 通過I2C總線接收繪圖命令，實時渲染當前時間、提醒事件和系統狀態等信息，提供直觀的本地人機交互界面。選擇理由： OLED屏具有高對比度、寬視角、響應快的特點；I2C接口僅占用兩個GPIO，驅動庫如luma.oled成熟穩定；低功耗特性符合系統待機節能要求。元器件功能： 將樹莓派發送的顯示緩存轉換為像素點陣，通過OLED面板輸出清晰圖文。

4.7 按鍵與指示燈器件型號： 輕觸式按鍵×2、3mm LED（紅、綠）各×1器件作用： 按鍵用于觸發臨時提醒或進入網絡配置模式；LED指示燈用于提示系統運行狀態或報警提示。選擇理由： 輕觸按鍵響應靈敏、手感穩定，適合長期使用；3mm LED亮度適中、功耗低，可清晰反映系統正?；虍惓顟B(tài)。元器件功能： 按鍵通過GPIO中斷輸入信號給主控；LED通過GPIO輸出高低電平進行指示。

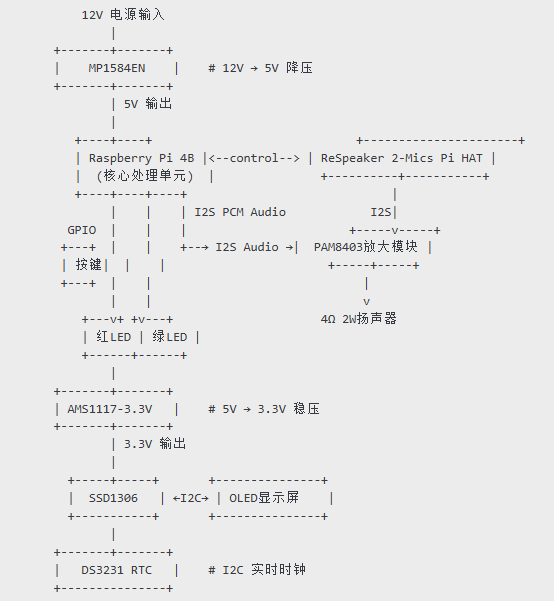

4.8 電路框圖

五、軟件設計

軟件系統基于Raspbian OS，采用Python3語言實現，整體模塊化結構確保系統擴展與維護的便捷性。

1. 音頻驅動與采集模塊：利用ALSA和I2S驅動配置麥克風陣列；初步做增益校準和回聲消除，輸出PCM音頻流供后續處理。

2. 喚醒詞檢測與語音識別模塊：集成Snowboy本地喚醒引擎，并可選用百度語音或Google Cloud API進行云端識別；識別結果經NLTK或自定義規則解析后轉為調度指令。

3. 自然語言處理與任務調度模塊：基于Python的調度框架APScheduler管理提醒事件；通過正則表達式或意圖分類將解析結果映射為新增、修改、刪除提醒的操作。

4. 語音合成與播報模塊：采用pyttsx3或espeak進行離線TTS，或調用云端TTS服務生成WAV文件；利用PAM8403模塊進行音頻播放，播報同時更新OLED顯示屏內容。

5. 遠程通信與管理模塊：使用Flask搭建RESTful API，或通過paho-mqtt實現MQTT協議通信；移動端或Web端可獲取系統日志、事件列表并進行操作，支持用戶權限驗證與HTTPS加密。

6. 系統維護與日志模塊：借助Python的logging庫記錄系統啟動、喚醒、識別、播報等關鍵日志，并可通過Web界面實時查看或下載日志文件。

六、系統實現與調試

1. 環境搭建與依賴安裝：在樹莓派上燒錄最新Raspbian系統，開啟I2C/I2S接口，安裝Python3環境及相關庫。

2. 硬件接線與功能驗證：按照電路框圖連接各模塊，逐一驗證麥克風陣列采集、RTC時鐘讀取、OLED顯示和按鍵中斷響應功能。

3. 語音采集與喚醒測試：針對不同音量和背景噪聲條件進行增益調節，評估喚醒詞檢測的誤觸發率和漏觸發率。

4. 識別與合成性能調優：對比本地與云端識別精度及延遲，調整緩存與并發參數；優化TTS合成速度和語音自然度。

5. 定時任務觸發驗證：利用APScheduler設置多組提醒，驗證在不同時區和夏令時切換情況下的準確性。

6. 遠程控制與容災測試：模擬網絡斷連與重連場景，檢查MQTT或HTTP通信的重試機制和本地緩存邏輯。

7. 性能與功耗評估：監測CPU、內存和電流電壓曲線，確保待機功耗不超過2W并在高負載情況下保持穩定。

七、系統測試與性能評估

系統需通過多維度測試以驗證穩定性與可靠性：

• 環境適應性測試：在-10℃至60℃范圍內循環測試系統啟動與運行；

• 識別精度與延遲測試：采集包含不同語速、口音、噪聲水平的測試集，統計喚醒和識別成功率及平均延遲；

• 播報音質評估：主觀評測合成語音的自然度、清晰度，及在不同音量下的諧波失真；

• 電源與RTC準確性測試：驗證在斷電后重新上電時RTC時間誤差及系統時間同步策略；

• 長時運行穩定性：連續運行7×24小時，監測內存泄漏、CPU過熱以及服務斷崩情況。

八、維護與擴展

系統在設計時已留有豐富的GPIO接口和USB擴展口，可接入溫濕度傳感器、光照傳感器、人體紅外傳感器等，實現環境觸發型智能提醒；亦可擴展攝像頭和圖像處理模塊，用于人臉識別或安全監控。軟件架構支持插件式驅動，開發者可基于現有代碼迅速編寫新硬件的驅動和業務邏輯，并通過Git及CI/CD實現OTA自動升級。

九、商業模式與市場應用

本系統具備廣泛的市場潛力，可作為智能家居、辦公自動化以及養老護理等場景下的重要產品形態。針對不同用戶群體，可設計多種商業模式：

• 整機銷售與自建平臺：將硬件與基礎軟件功能打包為標準產品，通過電商及線下渠道進行統一銷售；用戶通過官網或第三方平臺下載配套APP實現遠程管理與固件升級；可針對企業用戶提供批量部署與定制化服務。

• 訂閱式音頻服務：基于云端語音識別與高級TTS合成，提供增值功能包（如多語種定制音色、智能日程分析、第三方日歷同步等）并采用月度或年度訂閱付費；通過API接口為智能家居集成商或渠道商賦能。

• 增值數據分析與商業合作：對接物聯網大數據分析平臺，基于用戶提醒和交互行為生成統計報告，為健康管理、教育培訓及企業生產調度提供決策支持；與醫療、養老、教育等行業合作開展定制化解決方案。

• 生態擴展與硬件定制：面向OEM/ODM客戶提供二次開發支持，開放硬件GPIO資源和API接口，支持接入環境監測、安防攝像、社區服務等功能，實現軟硬件深度整合，拓展更廣闊的應用生態。

通過上述多樣化商業模式和行業應用布局，本系統可以在家庭、辦公、商業和工業領域中形成可持續的盈利渠道，提升產品競爭力并滿足客戶多元化需求。
