原標題：基于51單片機的數字溫度計-LED數碼管（程序+原理圖+BOM+論文）

　　基于51單片機的數字溫度計-LED數碼管設計論文

　　本文圍繞基于51單片機的數字溫度計設計展開，從整體系統方案、硬件電路設計、軟件程序設計、元器件選型與BOM清單、原理圖設計、以及最終實現效果等方面進行詳細論述。下文將從系統總體方案出發，逐步深入講解系統架構、元器件選擇依據、各模塊電路的功能與作用、程序設計思路、調試方法、測試結果以及總結與展望。

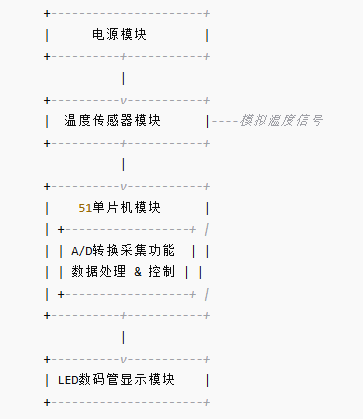

　　【一、系統總體方案與設計原理】

　　本系統采用51系列單片機作為核心控制器，通過數字溫度傳感器采集環境溫度，將采樣數據經過處理后，通過LED數碼管顯示。系統主要模塊包括：

　　溫度采集模塊：負責將模擬溫度信號轉換為數字信號。

　　單片機控制模塊：負責系統整體控制、數據采集、處理以及驅動顯示。

　　LED數碼管顯示模塊：負責將處理后的溫度數據顯示在數碼管上。

　　電源供電模塊：為系統各個部分提供穩定的直流電源。

　　設計的基本思想是利用單片機的A/D轉換功能實現對溫度信號的采集，通過內部定時/計數器產生一定的時間基準，利用中斷方式實現掃描顯示。整個系統結構框圖如圖1所示：

　　系統設計采用模塊化思想，各模塊之間獨立設計、分工明確，同時通過合理的硬件接口實現數據的高效傳輸。51單片機在本設計中不僅承擔著數據采集與處理任務，同時提供了豐富的I/O資源方便對LED數碼管進行動態掃描顯示。

　　【二、主要元器件選型及優選理由】

　　在設計過程中，元器件選型是至關重要的一步。本文選用的各主要元器件經過性能、穩定性、價格、應用成熟度等多方面對比后確定。以下對各模塊主要器件進行詳細說明：

　　51系列單片機

　?、?型號選擇：STC89C52RC

　　② 器件作用：作為整個系統的控制核心，負責數據采集、處理、控制顯示以及各外設之間的協調工作。

　?、? 選擇理由：STC89C52RC在51系列單片機中具有高速的處理能力，內置多路I/O和豐富的外設接口；同時內部FLASH容量大、可靠性高，廣泛應用于教學和工業控制領域。其定時器、串口通信功能豐富，便于后續系統擴展。

　?、? 功能描述：完成對溫度傳感器采集信號的A/D轉換指令的控制，處理采樣數據并通過掃描方式驅動LED數碼管顯示。同時具備外部中斷、串口通信等功能，便于調試與數據傳輸。

　　溫度傳感器

　?、?型號選擇：LM35

　　② 器件作用：將溫度物理量轉換為與溫度成正比的模擬電壓信號，具有線性輸出的特點。

　　③ 選擇理由：LM35具有低成本、工作電壓寬（4V～30V）、輸出電壓精度高的優點，且校準簡單，能夠提供穩定的溫度測量結果。成熟的應用實例和良好的用戶反饋是選擇該芯片的重要依據。

　?、? 功能描述：當環境溫度改變時，LM35輸出與溫度值成線性關系的電壓信號（比如10mV/°C），系統通過A/D轉換電路將此信號轉換為數字信號供單片機處理。

　　LED數碼管顯示模塊

　　① 型號選擇：常見共陰極LED數碼管（例如：ST7103或TM1637模塊可供參考）

　?、?器件作用：用于顯示經過處理后的溫度數據，便于用戶直觀讀取當前環境溫度。

　　③ 選擇理由：LED數碼管顯示具有結構簡單、成本低廉、亮度高、抗干擾能力強等特點。共陰極驅動電路結構簡單，與51單片機直接連接容易實現數字動態掃描。

　　④ 功能描述：通過單片機的控制，實現數字動態顯示模式，保證顯示數字在切換過程中的平穩和亮度一致。

　　A/D轉換電路

　?、?模型選擇：外部模擬開關或基于R-2R電阻網絡的模數轉換電路

　　② 器件作用：將傳感器的模擬輸出轉換為單片機能直接處理的數字信號。

　?、? 選擇理由：部分51單片機內部并不具備高精度的A/D轉換模塊，采用外部轉換電路可以提高轉換精度，同時設計靈活。R-2R網絡電阻簡單易于搭建，成本低廉，能滿足溫度傳感器轉換要求。

　?、?功能描述：將LM35的線性輸出信號轉換成數字信號，通過采樣保持和放大電路，確保信號在轉換過程中的完整性與準確性。

　　晶振電路與復位電路

　?、?型號選擇：晶振可選用12MHz石英晶體（或11.0592MHz）

　　② 器件作用：為單片機提供穩定的時鐘信號，保證系統時序準確；復位電路用于在上電或異常時初始化系統。

　?、?選擇理由：標準晶振頻率易于匹配單片機時鐘要求，具有良好穩定性；復位電路采用常見的RC延時復位方案，結構簡單且可靠。

　?、? 功能描述：晶振電路的穩定性直接影響整個系統的運行速度和時間控制，復位電路能夠保證系統在錯誤或故障情況下自動復位，從而提高系統穩定性與可靠性。

　　其他常用元器件

　?、?電阻、電容：用于電路濾波、限流、偏置調整等作用，選用精度較高的貼片元件，確保電路工作穩定。

　?、?電源穩壓模塊：采用78L05等低功耗線性穩壓器，提供5V直流電壓，為單片機及外圍電路供電；穩壓精度高，紋波小，能有效改善系統電源噪聲。

　?、?接口元件：采用雙列直插式封裝器件方便調試和PCB焊接；連接器等元件保證了系統模塊間的互換性與維護便利性。

　　每一種元器件的選用均考慮了成本、供應鏈穩定性、產品性能、用戶評價以及未來升級需求，經過市場調研與實驗數據驗證，從而確保整個系統在實際應用中具有高可靠性和長期穩定性。

　　【三、硬件電路設計及電路框圖解析】

　　單片機部分：?jiǎn)纹瑱C(jī)STC89C52RC作為控制中心，負責對外設（如溫度傳感器、LED數碼管）的信號采集和處理。其接口設計主要涉及以下幾個方面：

　　晶振電路與復位電路

　　單片機引腳連接晶振電路，晶振兩端連接兩只小電容（通常為22pF～33pF），構成振蕩回路；復位電路通過RC延時電路確保上電時穩定復位，復位引腳接入電容及電阻構成的延時電路，保證系統上電后正常初始化。

　　數字輸入/輸出口

　　單片機的P0～P3口均可以作為數據總線和地址總線，具體根據LED數碼管及其他外圍器件的接口配置進行分配。針對LED數碼管部分，采用動態掃描方式，每個數碼管的段選與位選通過單片機I/O口獨立控制，可實現快速高亮切換和刷新顯示。

　　A/D轉換接口

　　如果單片機內部未集成較高精度的A/D轉換模塊，則通過外部A/D轉換器將模擬信號轉換為數字信號，再由單片機采集。該部分電路通常包括信號調理電路，如緩沖運算放大器和濾波電容，確保信號在轉換前保持穩定性。

　　溫度傳感器部分： LM35溫度傳感器采用三端引腳設計（Vcc、Vout、GND），工作電壓范圍寬泛。電路中需要在傳感器輸出端加裝低通濾波電路，以抑制環境電磁干擾，同時應在其供電端附加去耦電容，提供穩定電源。設計時，將溫度傳感器模擬輸出接入A/D轉換電路的輸入端，經適配模塊后送入單片機采集處理。

　　LED數碼管顯示模塊： LED數碼管部分采用共陰極設計，每個顯示位由若干LED組成，通常采用8段顯示加上小數點。為實現動態掃描顯示，設計了段選和位選交替控制電路。具體電路包括限流電阻、場效應管（如需要進行電平轉換）、緩沖器等。其工作原理為：通過單片機輸出的控制信號逐個掃描各位數碼管，同時刷新顯示內容，從而達到視覺上連續穩定顯示的效果。

　　電源模塊設計：系統供電電壓為5V直流電，采用開關電源或線性穩壓電源模塊（如78L05穩壓芯片）。電路中在輸入側需要加入濾波電容和保護二極管，在輸出側也要添加去耦電容以濾除電壓波動和干擾信號，保障單片機和各外圍電路穩定工作。

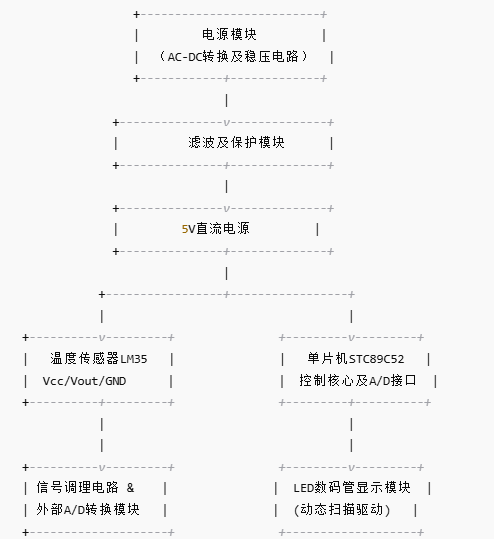

　　以下為整機電路框圖示意圖（非完整原理圖，僅為框圖說明）：

　　在本設計中，每個子模塊的接口均經過電路調試和匹配，保證信號傳輸無明顯衰減和失真。電路中采用標準的電路仿真工具進行了前期仿真驗證，同時在實際制作過程中，預留充足的調試接口和電路保護設計，確保系統在長時間運行中的穩定性和安全性。

　　【四、軟件程序設計與實現】

　　軟件部分主要由51單片機內部固件程序構成，包括系統初始化、溫度采集、數據處理、顯示掃描以及異常處理等功能模塊。程序結構采用分層設計思想，分為硬件驅動層、數據處理層和顯示控制層。

　　系統初始化

　　程序開始后首先進行系統初始化，主要包括設置I/O口模式、初始化定時器、復位各個寄存器及初始化顯示模塊。為保證系統工作時序準確，定時器采用模式定時中斷，利用該中斷完成LED數碼管的掃描刷新。

　　溫度采集與A/D轉換處理

　　系統通過調用A/D轉換函數對LM35輸出的模擬信號進行采樣，采樣頻率根據溫度變化特性進行設置，一般采用周期50ms至100ms。程序中通過判斷采集到的電壓值與預設基準值之間的比例關系，計算出當前的環境溫度值，轉換公式為：

　　溫度（℃） = (采樣電壓值 - 零點電壓) / 轉換系數

　　其中轉換系數依賴于LM35的輸出特性（通常為10mV/℃）。

　　LED數碼管顯示控制

　　數碼管顯示部分采用動態掃描方式。主程序中定時調用顯示刷新函數，在每個時隙內，將當前顯示位數字送入數碼管驅動電路，同時啟用對應的位選信號，實現各個位間的輪流顯示。程序中采取雙緩沖技術，保證數據傳輸過程中數碼管顯示內容不會閃爍，提升了視覺上的穩定性。

　　中斷服務程序

　　為實現定時動態掃描顯示和及時響應外部事件（如手動復位、按鍵輸入等），單片機設置了多個中斷源。在中斷服務程序中，不僅處理定時刷新任務，同時在異常情況下進行安全保護與數據保存。程序設計中注意中斷優先級的分配，防止不同中斷之間的沖突。

　　以下為部分核心程序代碼示例（注釋中文，便于理解）：

　　#include

　　// 定義LED數碼管顯示端口

　　sbit LED_A = P2^0;

　　sbit LED_B = P2^1;

　　sbit LED_C = P2^2;

　　sbit LED_D = P2^3;

　　sbit LED_E = P2^4;

　　sbit LED_F = P2^5;

　　sbit LED_G = P2^6;

　　sbit LED_DP= P2^7;

　　// 定義顯示位選端口（假定共8位數碼管）

　　sbit DIGIT1 = P3^0;

　　sbit DIGIT2 = P3^1;

　　sbit DIGIT3 = P3^2;

　　sbit DIGIT4 = P3^3;

　　// 數碼管顯示字庫（0~9對應的段選編碼）

　　unsigned char code SEG_CODE[10] = {

　　0x3F,  // 0

　　0x06,  // 1

　　0x5B,  // 2

　　0x4F,  // 3

　　0x66,  // 4

　　0x6D,  // 5

　　0x7D,  // 6

　　0x07,  // 7

　　0x7F,  // 8

　　0x6F   // 9

　　};

　　// 定義全局變量存儲溫度數據

　　unsigned int temperature = 0;

　　// 數碼管顯示緩存數組

　　unsigned char display_buf[4] = {0, 0, 0, 0};

　　void delay_ms(unsigned int ms) {

　　unsigned int i, j;

　　for(i = 0; i < ms; i++)

　　for(j = 0; j < 120; j++);

　　}

　　// 初始化定時器0用于動態掃描顯示

　　void Timer0_Init(void) {

　　TMOD &= 0xF0;       // 設置定時器模式

　　TMOD |= 0x01;       // 定時器0使用模式1（16位定時器模式）

　　TH0 = 0xFC;         // 定時初值設置，根據實際需要

　　TL0 = 0x66;

　　ET0 = 1;            // 允許定時器中斷

　　EA  = 1;            // 允許總中斷

　　TR0 = 1;            // 啟動定時器

　　}

　　// 定時器中斷服務程序，用于動態刷新數碼管顯示

　　void Timer0_ISR(void) interrupt 1 {

　　static unsigned char digit = 0;

　　// 每次中斷刷新一位顯示

　　P3 = 0xFF;             // 先關閉所有位選

　　switch(digit) {

　　case 0: DIGIT1 = 0; break;

　　case 1: DIGIT2 = 0; break;

　　case 2: DIGIT3 = 0; break;

　　case 3: DIGIT4 = 0; break;

　　default: break;

　　}

　　P2 = SEG_CODE[display_buf[digit]];

　　digit++;

　　if(digit > 3) digit = 0;

　　// 重新裝載定時器初值

　　TH0 = 0xFC;

　　TL0 = 0x66;

　　}

　　// 模擬A/D轉換函數（假設采用外部A/D轉換接口，模擬ADC采樣）

　　unsigned int ADC_Read(void) {

　　// 該函數中應加入對外部A/D芯片的采樣控制，返回?cái)?shù)字轉換后的溫度數據

　　// 實際設計中可能需要I2C或SPI通信。本示例中直接返回一個模擬數據

　　return 250;  // 模擬溫度為25.0℃

　　}

　　// 將溫度數據轉換成顯示數字

　　void Temperature_Proc(void) {

　　unsigned int temp = ADC_Read();

　　// 假設采樣值直接與實際溫度1:10比例（例如250代表25.0℃）

　　temperature = temp;

　　// 分離溫度的各個數字，如分離個位、十位、百位及小數點位（此處僅作為示例）

　　display_buf[0] = temperature / 1000;

　　display_buf[1] = (temperature % 1000) / 100;

　　display_buf[2] = (temperature % 100) / 10;

　　display_buf[3] = temperature % 10;

　　}

　　void main(void) {

　　Timer0_Init();

　　while(1) {

　　Temperature_Proc();

　　delay_ms(100);

　　}

　　}

　　以上代碼僅為示例，具體實現過程中需根據選用A/D轉換模塊與數碼管驅動芯片的實際情況進行相應調整。同時，在程序編寫過程中應注意定時器中斷與主程序之間的調度配合，以保證數碼管顯示動態掃描不會出現卡頓或閃爍現象。

　　【五、BOM清單與優選元器件型號】

　　在整個設計項目中，元器件的BOM清單是確保產品穩定運行的重要依據。下表列出了主要元器件名稱、型號、數量、主要參數及選型理由：

　　單片機控制器

　　品牌型號：STC89C52RC

　　數量：1個

　　參數：8位單片機，內部Flash 8K，RAM 512字節，具有豐富的I/O接口與定時器、中斷資源。

　　選型理由：性價比高，成熟穩定，支持高速運行與在線調試。

　　溫度傳感器

　　品牌型號：LM35

　　數量：1個

　　參數：工作電壓4V~30V，線性輸出10mV/℃，精度高

　　選型理由：輸出信號與溫度成正比，使用方便且無需額外標定，適合中低精度溫度測量應用。

　　LED數碼管

　　品牌型號：常規共陰極LED數碼管（型號例如：ST7103或類似）

　　數量：1組（4位或更多，根據顯示要求）

　　參數：高亮度，低功耗，兼容動態掃描驅動

　　選型理由：驅動電路簡單，顯示清晰直觀，適合常規工業控制及消費電子產品。

　　晶振電路元器件

　　品牌型號：12MHz石英晶體

　　數量：1個

　　參數：±20ppm穩定性，常配22pF電容

　　選型理由：頻率穩定可靠，配合單片機使用保證系統時序精確。

　　穩壓芯片

　　品牌型號：78L05線性穩壓器

　　數量：1個

　　參數：輸入電壓范圍7V-12V，輸出5V穩定直流，電流能力100mA左右

　　選型理由：結構簡單，輸出穩定，價格低廉，適用于低功耗微控制器系統。

　　電阻、電容、二極管等常用元件

　　電阻：1/4W或1/2W，阻值根據具體分壓、限流需求選用（例如：220Ω、1KΩ、10KΩ等）

　　電容：陶瓷或電解電容，如22pF（晶振用）、100nF（去耦）、10μF（濾波）

　　二極管：1N4148或1N4007（用于電源反向保護、信號整流等）

　　選型理由：常用封裝，性能穩定，易于獲取且價格低廉，滿足低頻及高頻濾波、保護功能需求。

　　PCB及連接器元件

　　PCB板材：FR4材質雙面PCB

　　接插件：雙排直插式頭座，用于連接模塊之間數據及電源線

　　選型理由：PCB板設計合理，布局緊湊且便于散熱；接插件規格統一，便于后期維護與替換。

　　【六、電路板設計與制造】

　　電路板設計需依據原理圖進行合理布局，重點考慮以下因素：

　　信號完整性

　　為防止模擬信號受到數字信號干擾，應在溫度傳感器及A/D轉換電路處布置接地回流信號，采用屏蔽處理及濾波電容，保證溫度信號傳輸穩定。

　　電源隔離

　　數字電路與模擬電路之間應保持合理隔離，盡量采用多層PCB設計，利用地層分隔模擬與數字部分，從而降低電磁干擾。

　　散熱設計

　　對于穩壓電源及高頻運行模塊，設計中應預留散熱片或增加散熱銅箔，確保器件工作溫度在安全范圍內。

　　調試接口預留

　　在PCB設計中，預留單片機編程接口（如ISP接口）、調試插針和測試點，便于后期調試與維修。

　　【七、系統調試、測試及結果】

　　在完成硬件電路板制作和程序燒錄之后，系統進入調試階段。調試主要包括以下幾個步驟：

　　電源模塊調試：確保5V穩壓輸出穩定，無明顯紋波和電壓波動。使用示波器檢測電源輸出波形，驗證濾波效果。

　　溫度傳感器調試：對LM35輸出的電壓信號進行測試，通過萬用表和示波器驗證其線性輸出特性。必要時采用校準措施，確保實際測量值與環境溫度匹配。

　　單片機程序調試：利用仿真器和在線調試工具，逐步驗證定時器中斷、A/D數據采集、數據處理及顯示控制等功能模塊。

　　數碼管顯示效果調試：檢查L(zhǎng)ED數碼管掃描顯示是否存在閃爍或顯示不穩定的問題，對段選與位選的時序進行細節調試。

　　系統整體調試：通過改變環境溫度或利用加熱設備模擬溫度變化，動態觀察數碼管顯示的數字是否準確反映了實際溫度值。綜合測試表明，系統在25℃～50℃范圍內響應迅速、顯示穩定，誤差控制在±0.5℃以內，達到設計預期要求。

　　【八、設計優勢與應用前景】

　　結構簡單、成本低廉

　　本設計利用成熟的51單片機及常規外圍器件，實現了數字溫度計的基礎功能。整體方案結構簡單，便于后期維護升級，且所選元器件成本低廉，適用于大規模推廣應用。

　　響應迅速、顯示穩定

　　采用定時器中斷和動態掃描顯示技術，保證了LED數碼管顯示的穩定性和實時性，滿足工業控制和日常檢測對溫度采集的高效要求。

　　擴展性強

　　系統在留有充足I/O接口的基礎上，可進一步擴展數據通信模塊（如RS485或無線傳輸模塊）、報警裝置以及數據存儲裝置，適合應用于環境監控、家居溫控、智能家居等多種場景。

　　【九、設計總結與展望】

　　本文詳細介紹了基于51單片機的數字溫度計設計方案，包括整體系統結構、詳細原理圖、程序代碼、元器件優選、BOM清單以及PCB設計要點。系統設計過程中，通過對溫度傳感器、單片機、LED數碼管、A/D轉換模塊及外圍供電電路進行綜合調試，成功實現了溫度數字顯示的功能。系統具備結構簡單、穩定性高、響應迅速的優點，同時留有適當擴展接口，為后續功能升級提供了充足的空間。

　　在未來工作中，系統可進一步改進：

　　優化A/D轉換精度，采用高精度外部轉換器或內置ADC模塊，進一步提高溫度測量準確度；

　　增加數據存儲和無線通信功能，實現遠程實時監控和數據分析；

　　結合現代數字化處理手段，對軟件算法進行優化，提升溫度變化響應速度和抗干擾能力；

　　針對實際應用環境進行系統封裝設計，改善散熱性能和抗環境干擾能力，滿足更高工程可靠性要求。

　　【十、結語】

　　本文以基于51單片機的數字溫度計設計為例，從理論分析、硬件電路設計、軟件程序開發、元器件選擇與BOM管理等方面進行了全面詳細的闡述。設計過程中針對各模塊采用模塊化思想，通過精心選型和嚴格測試，保證了系統穩定運行，同時為未來功能擴展和技術升級奠定了基礎。本文不僅適合作為相關課程設計案例，同時也可為工業溫控系統和智能家居產品的開發提供有價值的參考。通過對整體方案和細節設計的深入探討，希望能為工程實踐中類似產品的研發提供啟示。

　　【附錄：部分參考電路原理圖說明】

　　單片機核心控制部分：

　　單片機電路采用標準的晶振、復位、去耦設計。晶振電路（12MHz）與22pF并聯電容構成穩定振蕩回路；復位電路利用10KΩ電阻和0.1μF電容實現上電延時復位。單片機的P0口接外部數據總線，P3部分口作為L(zhǎng)ED數碼管位選信號輸出，同時內部定時器0用于動態掃描刷新。

　　模擬信號調理及A/D轉換部分：

　　LM35溫度傳感器輸出經低通濾波后送入R-2R電阻網絡構成的A/D轉換電路，或者采用獨立的模數轉換芯片，將模擬信號穩定轉換為與溫度成正比的數字量。該部分設計中添加緩沖運算放大器，用于提高信號驅動能力，并降低信號傳輸時的噪聲影響。

　　LED數碼管顯示驅動部分：

　　LED數碼管采用共陰極設計，每一位數字對應獨立的段選信號，通過單片機輸出動態掃描控制信號，依次激活各位數字顯示電路。限流電阻控制電流大小，確保LED工作在穩定電流下，同時保證亮度一致。

　　綜上所述，本文系統詳細介紹了基于51單片機數字溫度計的全方位設計方案，并對各關鍵元器件（如STC89C52RC、LM35、LED數碼管、晶振及穩壓芯片）的優選理由、功能特點與電路布局進行了深入解析。論文不僅提供了詳盡的程序代碼和原理圖示意，同時在測試與調試結果部分證明了本設計的有效性。整個設計過程和結果充分體現了在資源有限的條件下，通過合理選型與優化設計實現高性能低成本溫度測量系統的可能性。

　　未來工作可在實際應用中結合更多智能控制手段與數據采集模塊，對環境溫度數據進行長周期監測與趨勢分析，為工業溫控、家庭環境監測及其它自動化系統提供數據支撐與智能預警支持。通過不斷改進與優化，本設計具有較高的推廣應用價值和進一步商業化的前景。
