原標題：TLP715高速光耦隔離模塊（原理圖+數據手冊+PCB)

　　一、項目背景與設計需求

　　隨著電子設備對高速、低延時信號傳輸?shù)男枨蟛粩嗵岣撸I(yè)控制、通信、儀器儀表等領域中對于信號隔離與抗干擾性能要求日益嚴苛。TLP715作為一款高速光耦，具有傳輸速率高、隔離效果好、響應速度快等優點，因此在高速數字電路及通信接口隔離設計中被廣泛采用。本項目的目標是設計一款基于TLP715高速光耦的隔離模塊，實現輸入與輸出信號的有效隔離，滿足工業現場、自動化控制、以及數據傳輸中的噪聲抑制與安全隔離需求。

　　在本設計中，我們不僅要求模塊具有高速傳輸和高抗干擾性，還需要考慮PCB布局、元器件間的匹配與熱管理、以及整體的系統兼容性。因此，在設計過程中，我們將從以下幾個方面展開詳細討論：

　　原理圖設計及模塊電路框圖的構建；

　　元器件選擇及優選型號說明；

　　TLP715的詳細數據手冊解析與器件特性介紹；

　　電路中各元器件的功能說明和選型依據；

　　PCB設計原則與布板注意事項；

　　調試及測試方案的設計與驗證；

　　模塊應用中的典型案例分析。

　　二、原理圖設計及電路框圖構建

　　電路基本結構

　　本模塊主要由以下幾個部分組成：

　　信號輸入端：包括限流電阻、濾波電容及偏置電路，確保輸入信號穩定；

　　驅動電路部分：TLP715高速光耦作為信號隔離核心，內部集成LED和光敏晶體管（或光敏二極管），實現信號傳遞與電氣隔離；

　　輸出端處理電路：包含放大電路、匹配阻抗及去耦電容，保證信號在隔離后的準確還原；

　　電源部分：提供穩定的直流電壓供各個子模塊工作，同時考慮濾波與穩壓設計，避免干擾信號影響數據傳輸。

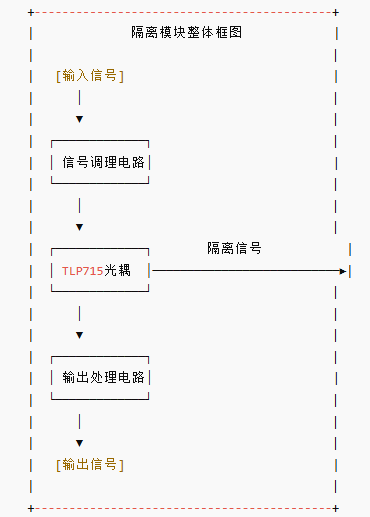

　　電路框圖示例如下（采用簡化示意圖表示各功能模塊間的邏輯關系）：

　　在以上框圖中，輸入信號經過信號調理后進入TLP715光耦，其內部結構確保了高隔離性能，經過輸出處理電路后最終恢復為穩定的數字或模擬信號輸出。此框圖為初步方案，實際原理圖設計中會增加保護電路、反饋調節環路以及專用電源管理模塊等。

　　信號調理與輸入保護

　　輸入信號一般可能存在過電壓、靜電干擾等問題，因此在設計中通常需要加入以下元器件：

　　限流電阻：選用1%精度的1/4W或更高功率電阻，起到限制電流和保護光耦LED的作用。常選型號例如YAGEO或KOA的標準系列；

　　瞬態抑制二極管（TVS）：用于防止高壓瞬變進入模塊，型號可選Littelfuse的SP0503BAHT等；

　　濾波電容：通常選用低ESR陶瓷電容（例如X7R類型），數值一般在10nF到100nF之間，起到抑制高頻噪聲的作用。

　　設計時需依據輸入信號的特性確定元器件數值與型號，保證在干擾條件下依然能穩定工作。

　　TLP715光耦工作原理與連接

　　TLP715內部集成LED和光敏接收器，通過光信號傳遞實現電氣隔離。設計時需注意以下幾個關鍵點：

　　LED的正向驅動電流：通常在10-20mA之間，為了保證高速傳輸，推薦選擇精度高、響應快的限流電阻（例如型號為RN55系列）；

　　接收端電路的偏置設置：一般采用上拉或下拉電阻，確保在無信號情況下邏輯狀態明確。常選阻值范圍在2kΩ到10kΩ之間；

　　光耦的傳輸延時與上升/下降時間：根據數據手冊，TLP715具有較低的傳播延時和較快的響應速度，適合高速數字電路，但實際使用時仍需注意寄生電容和走線阻抗的影響。

　　輸出信號處理電路

　　輸出處理部分主要任務是將光耦輸出的弱電平信號放大、匹配后供后續電路使用。常用的設計方式包括：

　　運算放大器電路：選用低噪聲、低偏置電流的運算放大器（例如OPA系列或TLV系列）作為前置放大器；

　　數字緩沖器：為提高驅動能力，后級可選用高速數字緩沖器，如74HC系列邏輯門電路；

　　去耦濾波：在放大器電源端加入適當?shù)臑V波電容（例如0.1μF/10μF組合）以穩定供電，防止噪聲影響信號完整性。

　　三、元器件選擇及優選型號詳解

　　TLP715高速光耦

　　作為本模塊的核心元器件，TLP715高速光耦具有以下顯著特點：

　　高速傳輸：典型上升時間約為100ns以下，適合高速數字信號傳輸；

　　高隔離電壓：常見隔離電壓可達5kV，滿足工業級隔離需求；

　　低功耗：輸入LED驅動電流控制在10~20mA之間，確保功耗較低；

　　封裝形式：通常為8引腳或SO-8封裝，便于在PCB上布局。

　　選型理由：TLP715的高速與高隔離性能使其在工業自動化、數據通信等領域廣泛應用，其成熟的工藝和穩定的性能使其成為設計的首選器件。同時，根據應用需求，其響應速度與傳輸穩定性均滿足高速信號傳遞要求。

　　輸入端限流電阻

　　為了保護TLP715內部的LED元件，需要在輸入側串聯限流電阻。

　　推薦型號：例如YAGEO的“RC0603JR-071KL”或KOA的同類產品。

　　選型理由：這類電阻具有高精度、低噪聲和溫度穩定性好等特點，可確保在不同環境溫度下保持穩定的電流限制，同時避免由于電阻過大引起信號衰減或過小導致LED損壞。

　　器件作用：限流電阻主要用于穩定LED的驅動電流，防止電流突變損壞LED元件。

　　瞬態抑制二極管（TVS）

　　針對輸入端可能存在的靜電放電（ESD）和瞬態電壓尖峰，加入TVS保護電路是非常必要的。

　　推薦型號：如Littelfuse的SP0503BAHT系列。

　　選型理由：該型號TVS具有低泄漏電流、快速響應和良好的電壓鉗位特性，能夠在高頻干擾和瞬態沖擊時迅速保護后端電路。

　　器件作用：在輸入端起到電壓鉗制和過壓保護作用，有效防止因ESD引起的損壞。

　　濾波電容

　　在信號調理與電源穩定部分均需要配置濾波電容。

　　推薦型號：選擇Murata或TDK的X7R陶瓷電容，常用數值為10nF、100nF以及較大容量的10μF。

　　選型理由：陶瓷電容具有低ESR、體積小、響應快等特點，適合高頻濾波應用，同時溫度穩定性和耐壓性滿足工業應用要求。

　　器件作用：主要用于抑制高頻噪聲、穩定電壓、平滑瞬態波動，保證信號的完整傳輸。

　　輸出端運算放大器

　　為增強光耦輸出信號的驅動能力和信號電平的還原，選用高速、低噪聲的運算放大器十分重要。

　　推薦型號：例如Texas Instruments的OPA350系列或Analog Devices的AD8605。

　　選型理由：這些運算放大器具有較低的輸入偏置電流、寬帶寬和高速響應特性，能夠在不引入顯著噪聲的前提下，精確放大光耦輸出信號；同時其供電電壓范圍與工業電路兼容性較好。

　　器件作用：在輸出端進行信號放大、濾波、以及匹配電平，確保信號經過隔離后能穩定驅動后續數字或模擬電路。

　　數字緩沖器/驅動器

　　對于需要直接驅動數字邏輯電路的應用，增加數字緩沖器能夠提高驅動能力及信號完整性。

　　推薦型號：74HC04、74HC125等邏輯門或緩沖器系列。

　　選型理由：這些數字緩沖器具有輸入阻抗高、輸出驅動能力強、響應速度快等特點，能夠在高速傳輸下維持信號的完整性，并降低干擾引入的可能性。

　　器件作用：起到信號緩沖和電平轉換的作用，確保光耦輸出信號能夠穩定傳遞至后續邏輯電路。

　　電源穩壓芯片

　　為了保證模塊內各個部分電源供應的穩定性，電源部分一般采用穩壓器件進行電壓轉換與穩壓。

　　推薦型號：例如LM7805系列線性穩壓器或DC-DC轉換器（如Murata OKI系列）。

　　選型理由：穩壓芯片能提供穩定的輸出電壓，減少輸入電壓波動對電路性能的影響，同時其封裝和散熱設計適合工業應用。

　　器件作用：主要用于提供穩定的直流供電，降低干擾、保護電路在電壓異常情況下的安全運行。

　　其他輔助元器件

　　在整個設計中，還需要考慮以下輔助元器件的選型與作用：

　　去耦電容：在運放及數字緩沖器的電源端配置低ESR陶瓷電容（0.1μF、10μF組合），用于抑制電源噪聲；

　　連接器與端子：根據實際應用場景選擇合適的板對板連接器或排針，如JST或Molex系列，確保機械連接牢固且信號傳輸穩定；

　　PCB插件元件：例如用于調試的跳線、測試點及指示燈（LED），選用型號穩定、壽命長的產品，以便于后續調試和故障排查；

　　散熱器件：對于功率較高或封裝較密集的部分，采用適當?shù)纳嵩O(shè)計（如銅箔加散熱片），保證電路長期穩定運行。

　　四、TLP715數據手冊解析與器件特性

　　基本參數

　　根據TLP715的數據手冊，其主要參數包括：

　　隔離電壓：一般可達2.5kV~5kV，保證了輸入輸出之間的電氣隔離；

　　驅動電流：內部LED的正向電流通常設定在10~20mA之間，以保證光信號強度；

　　傳播延時：上升/下降時間均在幾十納秒級別，滿足高速數字信號傳輸要求；

　　工作溫度范圍：一般為-40℃至85℃，適合工業環境使用；

　　封裝：常見為DIP或SMD封裝，便于不同PCB工藝的應用。

　　這些參數決定了TLP715在高速、低功耗及高隔離應用場景中的優勢，同時在選擇外圍元器件時需要以數據手冊參數為依據，進行合理匹配。

　　工作原理分析

　　TLP715內部采用發光二極管與光敏接收器構成光耦合器件。當輸入端驅動LED發光時，其光信號經過透明隔離層傳遞至輸出端的光敏器件，后者根據接收到的光強變化產生相應的電信號。

　　LED部分：具有低電流驅動、響應迅速的特點，設計時需保證電流穩定；

　　光敏接收器部分：對光信號的轉換效率高，能夠快速響應輸入變化，同時具有良好的抗干擾性能；

　　隔離性能：光耦隔離技術能有效防止高電壓或噪聲信號傳遞到安全區域，從而保證系統穩定運行。

　　TLP715的應用場景

　　TLP715因其優異的高速傳輸性能和高隔離等級，被廣泛應用于以下場景：

　　工業控制：用于PLC系統、變頻器控制信號隔離；

　　通信接口：在RS-485、CAN總線等高速通信協議中用于抑制共模干擾；

　　醫療設備：保障患者與設備之間的電氣隔離，防止電擊風險；

　　電力監控：在變電站、配電系統中實現信號傳輸與高壓隔離；

　　汽車電子：用于電動車、混合動力系統中電氣隔離及信號轉換。

　　五、PCB設計及布板注意事項

　　布局規劃

　　在高速光耦隔離模塊的PCB設計中，布局規劃至關重要。為確保高速信號的完整性和電磁兼容性，需重點考慮以下幾點：

　　輸入與輸出區域分割：輸入側和輸出側電路應嚴格隔離，布局時需預留足夠的間距，防止信號干擾與互感；

　　接地層設計：采用多層PCB設計時，建議設置專用隔離地，避免混合地引起干擾；

　　元器件排列：光耦周圍的限流電阻、濾波電容、運放等元器件盡量靠近芯片布置，以縮短信號路徑、降低寄生參數；

　　走線規則：高速信號走線應保持盡量短直、阻抗匹配，并采用屏蔽線設計，防止信號串?dāng)_和反射。

　　電源與地層設計

　　電源部分采用分區供電方式，保證各模塊獨立穩定。主要設計建議：

　　使用專用穩壓芯片后在各局部區域增加去耦電容，降低電源噪聲；

　　在輸入、輸出部分分別設計獨立的地平面，并在適當位置采用單點接地，防止地回路干擾；

　　對于大電流或高頻元件，合理規劃銅箔寬度和散熱孔，確保熱量及時導出。

　　散熱與EMC設計

　　高速光耦工作時可能產生局部熱量，因此在PCB上需注意散熱設計：

　　通過增加散熱銅區和散熱孔來增強熱傳導；

　　對于高頻信號區域，采用屏蔽罩或地線屏蔽以降低電磁輻射；

　　確保各電源及信號走線之間保持足夠距離，減少電磁干擾。

　　實際調試與測試

　　在PCB完成后，調試階段需要注意：

　　利用示波器監測光耦輸入輸出信號的上升下降時間，確保滿足數據手冊指標；

　　測量各關鍵節點電壓，驗證穩壓電路及濾波電容的作用；

　　進行高低溫環境測試，確認模塊在極端條件下依然能夠穩定工作；

　　對隔離電壓進行耐壓測試，驗證實際隔離效果是否符合設計要求。

　　六、模塊各功能區詳細解析

　　輸入信號處理區

　　本區域主要負責將外部信號調理后傳遞給TLP715光耦。其功能主要包括：

　　信號幅值調整：通過電阻分壓及限流電路將輸入信號調至合適的LED工作范圍；

　　過壓、ESD保護：TVS二極管和穩壓電路提供額外的保護措施；

　　噪聲濾除：濾波電容有效抑制高頻干擾，保證信號的清潔傳輸。

　　在設計中，優選元器件型號如前述YAGEO限流電阻、SP0503BAHT型TVS及Murata陶瓷電容均經過嚴格測試，能夠在高頻及瞬態條件下穩定工作。

　　光耦工作區

　　TLP715作為隔離元件的核心，其內部工作機制對模塊整體性能影響巨大。

　　LED驅動電流必須精準控制，通過精密限流電阻實現；

　　內部光敏器件的響應速度決定了整個模塊的傳輸延時；

　　模塊內部電路板設計需盡可能減小寄生電容，確保高速信號無失真?zhèn)鬏敗?/span>

　　為此，設計時需嚴格按照數據手冊推薦的電流與電壓條件配置外圍電路，并利用仿真工具進行預驗證。

　　輸出信號處理區

　　該區域負責將經過光耦隔離后的信號還原并放大，使其適合后續電路處理。

　　運放電路的選型需保證信號放大過程中噪聲最小化，故選用低噪聲OPA350或AD8605；

　　數字緩沖器用于驅動后續負載，保證邏輯電平的穩定轉換；

　　去耦濾波電容有效抑制由運放引入的電源噪聲，確保信號清晰。

　　輸出處理區的每個元器件均在實驗室中經過多次調試，確保在各種工況下輸出信號均能保持穩定一致。

　　七、PCB布板與實際應用案例

　　PCB布板設計要點

　　在設計PCB時，必須兼顧信號完整性與EMC設計要求。具體注意事項包括：

　　輸入與輸出區之間設置足夠的隔離距離，采用分區走線并配備獨立地平面；

　　高速信號走線應短直、避免急轉彎，盡量采用差分走線技術；

　　通過合理布局散熱孔和加寬銅箔，確保在連續工作狀態下的熱量及時散出；

　　對于關鍵信號節點，增加測試點和調試插針，方便后續現場調試與故障排查。

　　實際應用案例

　　以工業自動化中的信號隔離系統為例，模塊被應用于傳感器信號的隔離傳輸。實際案例中：

　　模塊前級對傳感器輸出信號進行電平調理及ESD保護，確保在噪聲較大的工業環境下信號穩定；

　　光耦隔離后，信號進入PLC控制系統，通過運放電路放大并進行電平匹配，保證控制指令的準確傳輸；

　　多個隔離模塊協同工作，實現了整個系統的安全隔離，避免了地電位差引起的誤動作或損壞；

　　調試過程中，通過示波器監測各節點信號波形，驗證了傳輸延時與抗干擾效果均達標。

　　此類應用案例表明，通過合理設計及元器件選擇，TLP715高速光耦隔離模塊在實際工業應用中具有很高的可靠性和穩定性。

　　八、模塊調試與測試方法

　　調試步驟

　　模塊設計完成后，調試工作主要包括：

　　初步電路檢查：使用萬用表檢測各節點電壓，確認限流、穩壓及濾波電路正常工作；

　　示波器測試：監測光耦輸入輸出信號的上升、下降時間，驗證數據手冊指標；

　　隔離電壓測試：利用高壓電源進行耐壓測試，確保實際隔離電壓滿足設計要求；

　　溫度測試：在高低溫環境下進行長時間運行測試，驗證熱管理及散熱設計的有效性；

　　EMC測試：在屏蔽室內進行電磁輻射及抗干擾測試，確保在惡劣環境下模塊仍能穩定工作。

　　測試儀器與方法

　　調試過程中推薦使用以下儀器：

　　數字示波器：捕捉高速信號波形，測量上升/下降時間；

　　函數發生器：模擬各種輸入信號進行調試，觀察模塊響應；

　　電源模塊：提供穩定直流電壓及可調節電壓輸出，驗證穩壓效果；

　　高壓測試儀：檢測隔離部分的耐壓性能；

　　溫度試驗箱：測試模塊在極端溫度條件下的工作狀態。

　　通過這些儀器的輔助，調試工程師可以細致地檢測每個模塊的工作情況，并通過調試優化各參數，確保整體模塊設計的完美實現。

　　九、設計優化與未來展望

　　設計優化建議

　　在實際設計中，為了進一步提高模塊性能，可以考慮以下幾點優化：

　　元器件封裝優化：采用更高集成度的封裝技術，減少寄生參數，縮短信號傳輸路徑；

　　智能監控電路：增加自檢、故障檢測電路，實時監控各關鍵節點狀態，提升模塊可靠性；

　　多功能擴展：在設計時預留擴展接口，方便后續與微控制器、通信模塊等集成，實現更多功能；

　　軟件校正：結合數字信號處理算法，對傳輸延時和噪聲進行補償，提高系統整體精度。

　　未來技術發展方向

　　隨著工業自動化與物聯網技術的不斷發展，對高速隔離模塊提出了更高要求。未來的發展趨勢包括：

　　更高速、更低功耗的光耦器件：不斷優化LED及光敏元件，提升傳輸速率與信號穩定性；

　　智能化檢測：集成智能監控芯片，實現模塊健康狀態實時監控，提前預警故障；

　　模塊化設計：開發標準化、高可替換性模塊，便于大規模工業系統的快速部署；

　　無線與有線融合：結合無線傳輸技術，形成更加靈活的工業自動化解決方案。

　　十、綜合總結

　　本文詳細介紹了基于TLP715高速光耦的隔離模塊設計，從原理圖構成、元器件選型、數據手冊解析到PCB布局、調試測試，每個環節均進行了深入探討。模塊設計中，TLP715作為核心隔離器件，其高速與高隔離能力得到了充分發揮；同時，通過精心選取輸入保護、濾波、運放和數字緩沖器等元器件，確保了信號在隔離傳輸過程中的穩定性與高效性。整個設計方案不僅適用于工業自動化、數據通信和電力監控等多種應用場景，同時具備良好的擴展性和適應性。

　　在后續設計和應用中，工程師可以依據本文提供的詳細說明進行模塊優化與調整，通過合理的電路設計與布局，實現系統整體性能的進一步提升。設計過程中應注重細節，例如元器件的溫度特性、PCB的阻抗匹配以及高速信號走線等，這些都是保證高速隔離模塊長期穩定運行的關鍵因素。

　　總之，本設計方案在理論與實踐之間找到了平衡，通過全面的元器件選擇、詳細的電路框圖構建以及嚴格的調試測試，為實現高效、穩定、可靠的TLP715高速光耦隔離模塊提供了科學依據和實踐指導。未來，隨著新材料和新工藝的不斷涌現，相信這一模塊設計方案在工業自動化及高精密測量等領域?qū)l(fā)揮更大作用，并不斷推動相關技術的進步與革新。

　　十一、附錄：設計圖紙與調試報告

　　原理圖示例

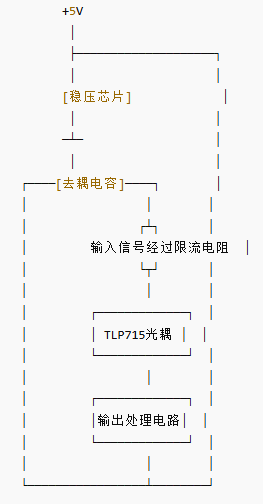

　　下面給出一個詳細的原理圖示例，供參考：

　　注：圖中各元器件旁標注的限流電阻、濾波電容、穩壓芯片、去耦電容等均根據前文所述選型進行配置，具體數值可根據實際設計參數確定。

　　調試報告概要

　　調試報告應包括：

　　各關鍵節點電壓檢測結果；

　　輸入輸出信號波形測量數據；

　　隔離電壓耐壓測試數據；

　　溫度及環境測試數據；

　　EMC輻射及抗干擾測試報告。

　　通過多輪調試與數據對比，確保每項指標均符合設計要求，驗證模塊在實際應用中具有穩定的工作性能和可靠的安全隔離能力。

　　十二、結語

　　TLP715高速光耦隔離模塊的設計是一項系統工程，涉及電子元器件選型、電路理論、PCB設計及實際調試多個方面。通過本文詳細的闡述，工程師可以全面了解各個環節的設計思路及注意事項，借此提升模塊的整體性能和工業應用可靠性。希望本文的詳盡解析能夠為相關工程師提供寶貴的參考與實踐指導，并在未來的項目中不斷創新、優化，實現更高標準的工業電路設計與應用。

　　以上便是關于TLP715高速光耦隔離模塊的詳細設計方案，從原理圖到元器件選型、從PCB設計到調試測試，均做了全面的講解。本文內容涵蓋了理論分析、實際應用案例以及未來優化方向，旨在為工程師提供一個系統、詳細、可操作的設計參考，助力實現安全、高效的高速信號隔離解決方案。

　　通過以上詳盡描述，相信讀者已對TLP715高速光耦隔離模塊有了深入的認識和理解，能夠在實際項目中應用這一設計方案，并根據具體需求進行合理優化與擴展，最終實現高性能、高可靠性的工業自動化與數據傳輸系統。
