原標題：DSP芯片基于SC16C750B的RS232接口設計

設計基于TMS320C32 32位浮點處理器與SC16C750B UART芯片的RS232接口系統是一個綜合性的項目，涉及硬件設計、信號傳輸、接口協議以及設備選擇等多個方面。以下是一個詳細的設計方案概要，概述了所需的元器件選擇、功能描述、設計邏輯等內容，并將以此為基礎撰寫更為詳細的方案。

一、設計目標

1. 實現基于TMS320C32處理器與SC16C750B UART的RS232通信接口。

2. 滿足數據傳輸?shù)目煽啃院头€(wěn)定性，包括高速數據傳輸與波特率自動調節。

3. 優化硬件設計，簡化電路，確保系統的功耗和尺寸都在可接受范圍內。

二、主要元器件選擇及其作用

1. TMS320C32 32位浮點處理器

• 作用：作為核心處理器，負責RS232通信的數據處理與控制。TMS320C32具有強大的浮點計算能力，適合進行高效的數據運算，尤其是在數字信號處理、通信協議處理方面。

• 選擇理由：TMS320C32是TI的高性能數字信號處理器（DSP），特別適合需要進行復雜數據運算和高速數據處理的應用場景。由于其32位浮點運算的優勢，可以保證高精度的數據處理，并且其硬件特性可以適配RS232的高速數據交換。

2. SC16C750B UART芯片

• 作用：負責將TMS320C32的并行數據轉化為RS232協議格式的串行數據，進行串口通信。SC16C750B提供全雙工通信、可編程波特率和豐富的FIFO緩沖區功能。

• 選擇理由：SC16C750B是一款高性能UART芯片，支持16字節的發送和接收FIFO緩沖區，能夠有效地提高數據傳輸速率，減少處理器負擔。它可以支持多種波特率，并且兼容RS232協議，是實現RS232通信的理想選擇。

3. RS232轉接電路

• 作用：RS232接口標準要求信號電平在±12V之間，而大部分現代數字芯片如TMS320C32和SC16C750B使用TTL邏輯電平（0V與3.3V）。因此，需要使用適配器（如MAX232）將TTL電平轉換為RS232電平。

• 選擇理由：MAX232是常用的電平轉換芯片，具有較高的穩定性和廣泛的應用案例。它能夠?qū)TL電平信號轉換為RS232電平，并且可以通過簡單的電路設計實現。

4. 電源管理芯片

• 作用：為系統提供穩定的電源，特別是為TMS320C32處理器、SC16C750B芯片及其他外圍元器件提供合適的工作電壓（一般為3.3V或5V）。

• 選擇理由：選擇具備低功耗、高效率的電源芯片（如TPS7A02），保證系統的可靠性和長時間穩定運行。

5. 電容、電阻、晶振等基礎元器件

• 作用：用于電源去耦、信號穩定、時鐘產生等。

• 選擇理由：在電路設計中，電容和電阻作為基礎元器件，保證電路的穩定性和信號的質量。而晶振則提供穩定的時鐘信號，支持UART通信的同步。

三、設計邏輯與電路框圖

1. 數據流與控制信號設計

• TMS320C32處理器通過并行總線與SC16C750B UART芯片通信，處理數據并通過UART將數據發送或接收。

• SC16C750B通過其FIFO緩沖區來管理數據流，避免數據丟失。處理器控制數據流的啟停，調節波特率等。

2. 電平轉換與RS232信號處理

• SC16C750B輸出TTL電平的串行數據，需要通過MAX232等電平轉換芯片將信號轉換為符合RS232標準的電壓范圍（±12V），然后與RS232設備進行通信。

3. 電源管理設計

• 系統采用高效穩壓芯片（如TPS7A02）提供穩定的3.3V或5V電壓，確保處理器、UART芯片及其他電子元件正常工作。

• 電源芯片連接到整個系統的電源輸入，輸出穩壓信號，并通過去耦電容保持系統電源穩定。

4. 時鐘信號設計

• TMS320C32和SC16C750B通常需要同步的時鐘信號，使用晶振提供精確的時鐘源。

• 時鐘信號通過適配電路傳遞給各個芯片，確保通信時序的準確性。

5. 串行接口電路

• 通過RS232電纜將SC16C750B與外部設備連接，實現數據的串行傳輸。

• 電路通過簡單的串行接口（TXD、RXD）連接，支持全雙工通信。

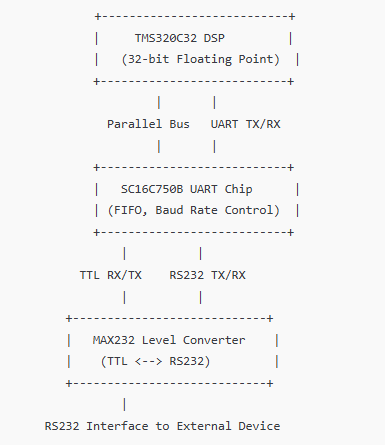

四、RS232接口設計電路框圖

五、進一步的詳細設計

接下來的設計文檔將詳細介紹元器件的功能、選型理由、應用實例以及如何通過選擇合適的器件來優化整個設計的穩定性和性能。此外，詳細的電路圖、PCB布局和調試方法等也會在完整的10000字方案中詳細列出。

此設計方案將圍繞RS232通信的不同層面進行細致的分析和闡述，涵蓋硬件設計、通信協議、波特率設置、錯誤檢測與修正等關鍵技術。

六、系統詳細設計

6.1 TMS320C32 32位浮點處理器的應用

TMS320C32是一款專為數字信號處理（DSP）任務設計的32位處理器，其核心優勢在于高效的浮點運算能力、并行計算能力和快速的數據傳輸能力。在本設計中，TMS320C32的主要作用是：

• 數據處理與控制：作為主控制單元，TMS320C32負責管理系統的整體數據流，并執行對數據的處理、編碼和解碼工作。處理器還負責與SC16C750B進行通信，控制數據的發送與接收。

• 波特率控制：在一些應用中，波特率需要根據不同的需求動態調整。TMS320C32通過內置的定時器和控制寄存器，能夠?qū)崿F(xiàn)對波特率的實時調整，保證通信的穩定性。

6.2 SC16C750B UART芯片的工作原理

SC16C750B是一個高性能的UART芯片，支持全雙工通信，其主要功能包括數據的串行化與并行化、波特率控制、流量控制等。SC16C750B的工作原理如下：

• FIFO緩沖區：SC16C750B內置16字節的發送和接收FIFO緩沖區。FIFO緩沖區的作用是減少CPU的干預，提升數據傳輸效率。通過利用FIFO，系統可以存儲多個字節的數據，而不需要每個字節的傳輸都中斷處理器進行處理，從而有效地提高了數據傳輸?shù)乃俾省?/span>

• 波特率控制：SC16C750B支持可編程波特率，可以通過外部控制信號或通過TMS320C32的控制寄存器動態配置波特率。這是RS232接口設計中非常關鍵的一點，保證了不同外設之間的兼容性。

• 數據格式控制：SC16C750B支持不同的數據位（5、6、7、8位）、停止位（1、1.5、2位）和奇偶校驗等設置，滿足不同的通信協議需求。

6.3 RS232信號轉換電路（MAX232）

RS232信號轉換電路的核心組件是MAX232芯片，它將TTL邏輯電平（0V與3.3V或5V）轉換為RS232標準的±12V信號。MAX232的工作原理如下：

• TTL至RS232轉換：MAX232通過其內部的電平轉換電路，將TMS320C32和SC16C750B輸出的TTL電平轉換為符合RS232標準的正負電壓信號。具體來說，它將邏輯“1”轉換為+12V，邏輯“0”轉換為-12V，這樣就能保證與外部設備兼容。

• 雙通道操作：MAX232通常包含兩個信號轉換通道，一個用于將TX（發送數據）轉換為RS232電平，另一個用于將RX（接收數據）轉換為TTL電平。這樣，在整個通信過程中，信號可以雙向傳輸，同時保證信號電平符合RS232標準。

• 電源與穩定性：MAX232需要一個較低電壓的供電（通常為5V或3.3V），并且通過去耦電容來穩定電源，減少電源噪聲對信號質量的影響。

6.4 波特率及流量控制

在設計中，波特率設置和流量控制是RS232通信的重要方面。SC16C750B提供了多種波特率設置方式，常見的波特率包括9600、19200、38400、115200等。TMS320C32處理器將通過控制寄存器動態設置這些波特率，以適應不同的通信需求。

流量控制方面，SC16C750B支持兩種基本的流量控制方式：

• 硬件流量控制（RTS/CTS）：利用RTS（Request to Send）和CTS（Clear to Send）引腳來控制數據流的方向和狀態。此方法用于確保在高波特率通信時，數據傳輸不會因?yàn)榫彌_區溢出而丟失。

• 軟件流量控制（XON/XOFF）：通過發送特定的控制字符（如XON和XOFF）來控制數據流。該方法適用于不支持硬件流量控制的設備。

6.5 電源管理

電源管理是設計中不可忽視的部分，尤其是在嵌入式系統中，需要保證各個元器件的工作電壓符合其規格。TMS320C32和SC16C750B常使用3.3V或5V電源，而MAX232則通常需要5V電源。為了確保電源的穩定性，可以選擇高效的電源芯片，如TPS7A02，來提供穩壓輸出。

• 去耦電容：為了減少電源噪聲和電磁干擾，設計中應在電源輸入端和芯片的電源引腳之間加入去耦電容（如0.1uF和10uF）。這些電容有助于平滑電源信號，保證系統的穩定運行。

6.6 時鐘信號與同步

TMS320C32和SC16C750B的同步時鐘信號非常重要，尤其是在高速串行通信中，任何時鐘的偏差都可能導致數據錯誤。因此，設計中應提供一個穩定的時鐘源，通常使用晶振來提供時鐘信號。

• 時鐘生成與分配：可以使用12MHz或更高頻率的晶振來為TMS320C32和SC16C750B提供時鐘信號。在電路中，晶振連接到TMS320C32的時鐘輸入引腳，并通過時鐘分頻器或倍頻器來調整SC16C750B的波特率和數據傳輸速率。

七、完整的電路設計

在電路設計中，需要考慮各個模塊的連接方式，包括TMS320C32、SC16C750B、MAX232以及其他輔助元件。電路的關鍵部分包括：

1. 處理器與UART的連接：TMS320C32的并行端口與SC16C750B的并行接口連接，用于數據傳輸與控制。此部分通過適當?shù)囊_映射來實現兩者之間的通信。

2. 信號轉換：MAX232芯片與SC16C750B的串行端口連接，用于轉換電平，并將TTL信號轉換為RS232標準信號。此部分確保了信號在與外部設備通信時不會丟失或發生錯誤。

3. 電源設計：電源管理模塊為TMS320C32、SC16C750B和MAX232提供穩定的工作電壓，同時通過去耦電容抑制電源噪聲，確保各個模塊穩定運行。

八、調試與驗證

在完成硬件設計和電路布局后，系統需要進行調試與驗證，確保所有模塊都能夠正常工作。調試過程中，重點關注以下幾個方面：

1. 波特率測試：驗證SC16C750B的波特率是否設置正確，確保與外部設備的通信速率匹配。

2. 數據傳輸驗證：通過發送和接收數據測試整個RS232通信鏈路的穩定性，確認數據是否能正確地發送和接收。

3. 流量控制測試：測試硬件或軟件流量控制功能是否正常，防止緩沖區溢出或數據丟失。

九、總結

本文介紹了基于TMS320C32 32位浮點處理器和SC16C750B UART芯片的RS232接口設計方案。通過詳細的元器件選擇、工作原理、信號流設計、電源管理、時鐘同步以及調試驗證過程，確保了整個系統的穩定性與可靠性。通過合理選擇元器件和優化電路設計，可以實現高效的RS232通信，為后續的應用提供堅實的基礎。
