原標題：基于ESP32的雞蛋孵化器（含PCB）

基于ESP32的雞蛋孵化器設計方案

1. 引言

雞蛋孵化器是一種常見的農業設備，主要用于模擬自然環境中的溫度、濕度等條件，保證雞蛋能夠在最佳的環境下孵化。在現代化的孵化過程中，精確的控制和自動化的監測系統是確保孵化成功的關鍵因素。基于ESP32開發板的雞蛋孵化器方案，借助ESP32強大的Wi-Fi與藍牙功能，使得用戶能夠通過手機或者其他聯網設備，實時監測和調整孵化器的工作狀態。本設計采用ESP32作為控制核心，并結合多種傳感器與執行器，搭建一個智能、可遠程控制的孵化器系統。

2. 設計需求分析

• 溫控系統：通過精確控制孵化器內的溫度，確保在合適的范圍內進行孵化。

• 濕度控制：控制孵化器內的濕度，以促進蛋殼的正常破裂。

• 氣流與通風系統：保證孵化器內空氣流通，防止溫濕度不均勻。

• 遠程監控與控制：用戶可以通過手機或計算機遠程監控并調整孵化器的溫濕度設置。

• 報警系統：當溫濕度超過設定值時，能夠及時提醒用戶。

3. 方案設計

本設計基于ESP32開發板作為控制核心，結合傳感器、加熱器、風扇等執行器來實現孵化器的功能。以下是詳細的設計方案。

3.1 關鍵元器件選擇

1. ESP32開發板

• 型號：ESP32-WROOM-32

• 作用：ESP32作為孵化器的主控芯片，負責接收傳感器數據、控制執行器、并通過Wi-Fi模塊實現遠程數據傳輸和控制。

• 選擇理由：ESP32具有高性能的處理能力，內置Wi-Fi和藍牙功能，能夠支持多個傳感器的接入，并提供遠程控制接口。它的雙核設計和高性能使其適合處理孵化器中的各種傳感器數據和控制信號。

2. 溫度傳感器

• 型號：DS18B20數字溫度傳感器

• 作用：監測孵化器內部的溫度，以確保其保持在合適的范圍內。

• 選擇理由：DS18B20傳感器具有較高的測量精度和穩定性，且通過一根數據線就可以實現多點傳輸，非常適合本設計的需求。

3. 濕度傳感器

• 型號：DHT22數字溫濕度傳感器

• 作用：檢測孵化器內的濕度，確保孵化環境適宜。

• 選擇理由：DHT22傳感器具有較高的測量精度，適用于室內溫濕度監控，且能夠穩定工作在不同的環境條件下。

4. 加熱器

• 型號：AC 220V加熱片（例如500W）

• 作用：通過加熱片調節孵化器內的溫度。

• 選擇理由：該加熱片能夠提供足夠的加熱功率，調節孵化器的溫度至所需范圍。選用220V加熱器，能夠確保溫度穩定。

5. 風扇

• 型號：DC 12V風扇（12cm）

• 作用：用于氣流循環，幫助孵化器內溫度和濕度的均勻分布。

• 選擇理由：風扇能夠在孵化器內提供均勻的空氣流動，有助于調節溫濕度。

6. 繼電器模塊

• 型號：5V繼電器模塊

• 作用：用于控制加熱器和風扇的開關。

• 選擇理由：繼電器模塊能夠直接由ESP32控制，方便實現高電壓負載的開關控制。

7. 電源模塊

• 型號：5V穩壓電源模塊

• 作用：為ESP32提供穩定的電壓輸入。

• 選擇理由：ESP32的工作電壓為3.3V，但其開發板通常通過5V電源供電。穩壓電源能夠提供穩定的電流，確保ESP32正常運行。

8. LCD顯示屏

• 型號：16x2 LCD顯示屏（I2C接口）

• 作用：顯示孵化器的當前溫度、濕度及其他狀態信息。

• 選擇理由：I2C接口簡化了接線，減少了硬件資源的占用。

9. 蜂鳴器

• 型號：12V蜂鳴器

• 作用：在溫濕度異常時發出警報聲音。

• 選擇理由：蜂鳴器能夠提供明確的報警提示，確保用戶能及時發現問題。

3.2 電路設計

• 電源設計：ESP32、傳感器和繼電器模塊需要5V電源，而加熱器和風扇需要220V電源。為了安全和穩定性，電源部分采用隔離設計，使用5VDC穩壓電源為ESP32供電，使用繼電器模塊控制220V負載的開關。

• 溫濕度監控：DS18B20和DHT22傳感器通過I2C或GPIO接口與ESP32連接，用于實時監測溫濕度數據。

• 風扇與加熱器控制：繼電器模塊通過GPIO信號與ESP32連接，ESP32根據溫濕度數據決定風扇和加熱器的開關狀態。

• 遠程控制：ESP32通過Wi-Fi與移動設備進行通信，用戶可以通過APP或Web界面實時查看孵化器狀態，并進行遠程調控。

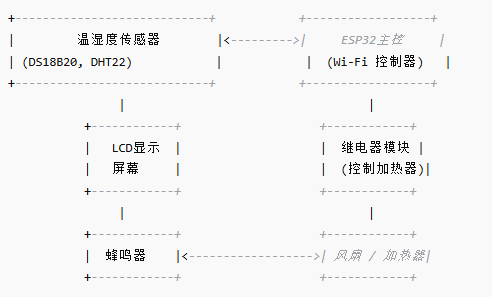

3.3 電路框圖

3.4 軟件設計

• 溫濕度監控：ESP32通過讀取DS18B20和DHT22的溫濕度數據，實時更新孵化器內的環境情況。

• 遠程控制：ESP32通過Wi-Fi將溫濕度數據上傳至云端，用戶可以通過APP查看數據并調整溫濕度設定。

• 報警系統：當溫濕度超出設定范圍時，系統通過蜂鳴器發出警報，提醒用戶檢查。

4. 總結

本設計基于ESP32的雞蛋孵化器實現了溫濕度的精確控制、遠程監控與控制、以及報警系統。選用ESP32作為主控芯片，結合DS18B20、DHT22等傳感器、繼電器模塊等關鍵元器件，通過合理的電路設計和軟件編程，實現了智能孵化器的功能。此方案不僅可以有效提高孵化效率，還能夠提供更好的用戶體驗。
