基于物聯網的健康監測設備設計方案

一、引言

隨著物聯網（IoT）技術和智能硬件的迅速發展，健康監測設備正逐步走向家庭及個人健康管理的前沿。傳統的醫療監測方式多依賴醫院的專業設備，而基于物聯網的健康監測設備可以實時采集用戶生理參數，并通過無線網絡傳輸?shù)皆破脚_(tái)，實現數據遠程存儲、處理與預警。該方案旨在設計一款便攜、低功耗、精準度較高的健康監測設備，能夠采集心率、血氧、體溫、運動狀態等多項生理指標，從而幫助用戶進行健康管理，及時發現異常狀況。

二、系統總體架構

該健康監測設備主要由以下幾個子系統構成：

1. 傳感器采集單元
   包括心率、血氧、體溫、運動等傳感器，用于實時監測人體生理信號。

2. 主控處理單元
   采用具有無線通信功能的微控制器，對各傳感器數據進行采集、預處理，并負責與網絡模塊的數據交互。

3. 無線通信模塊
   主要用于設備與云端服務器或移動終端之間的數據傳輸，支持WiFi/Bluetooth等通信協議。

4. 電源管理單元
   包括充電電路和穩壓模塊，確保系統在低功耗模式下穩定運行。

5. 云平臺及數據處理平臺
   將采集的數據上傳至云平臺，通過大數據與人工智能算法對健康數據進行分析，并實現健康預警和遠程醫療服務（本部分為后端系統，本文重點描述前端硬件方案）。

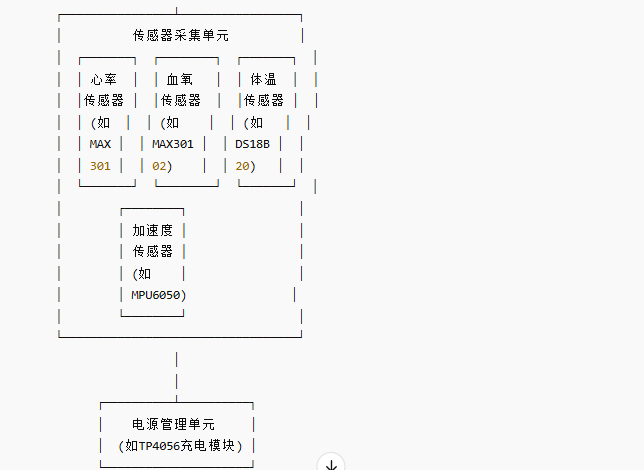

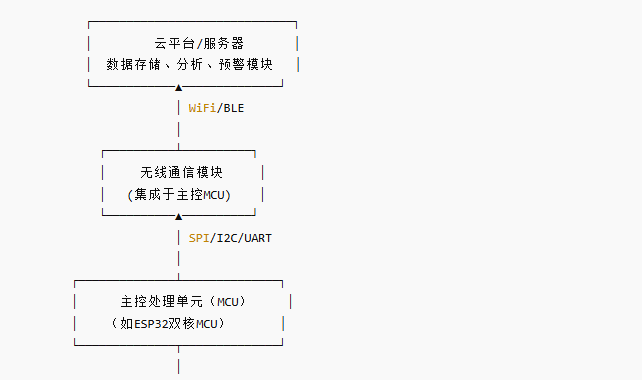

下圖為系統的總體框圖示意：

通過上述框圖，可以看出系統采用分層設計思路，各子模塊之間通過標準接口互聯，既便于模塊的獨立設計和調試，也有助于后期的系統擴展和維護。

三、關鍵元器件詳細選型與設計依據

在設計過程中，為了滿足低功耗、高集成度、成本效益和高精度采集的要求，我們對各個模塊的元器件進行了精心挑選。下面詳細介紹各關鍵元器件的型號、作用及選型理由。

1. 主控處理單元 —— ESP32

選型型號： ESP32-WROOM-32

器件作用：

• 集成雙核處理器，主頻高達240MHz，能夠高效處理多任務數據采集和運算。

• 內置WiFi和藍牙模塊，滿足設備無線通信需求。

• 擁有豐富的I/O接口，可直接連接各類傳感器和外設。

選型原因：

• 高集成度： 集成了無線通信模塊，不需要額外增加WiFi/BLE芯片，降低硬件成本和功耗。

• 低功耗： 支持深度睡眠模式，適合健康監測設備長時間待機運行。

• 生態完善： 開發資料豐富，社區支持力度大，便于快速開發和調試。

元器件功能說明：
ESP32作為設備的“大腦”，主要負責數據采集、處理與通信。通過其豐富的外設接口（如SPI、I2C、UART等），可以與心率、血氧、溫度、加速度等傳感器進行高速數據交互，并在本地進行初步數據處理，再通過無線網絡將數據上傳至云平臺。

2. 心率與血氧傳感器 —— MAX30102

選型型號： MAX30102

器件作用：

• 通過光電容積描記法（PPG）實現心率和血氧的測量。

• 集成紅外和紅光LED，能夠同時采集心率脈搏信號和血氧飽和度數據。

選型原因：

• 精度高： 經過多次臨床驗證，具有較高的測量精度和穩定性。

• 集成度好： 模塊內集成了光學傳感器和信號處理電路，外部連接簡單。

• 尺寸?。?/strong> 尺寸緊湊，便于嵌入便攜設備中。

元器件功能說明：
MAX30102傳感器通過檢測人體血液中紅光與紅外光的吸收情況，計算出心率和血氧水平。其內置算法能夠有效濾除環境噪聲，保證在運動等復雜環境下的數據準確性。

3. 體溫傳感器 —— DS18B20

選型型號： DS18B20

器件作用：

• 采用數字輸出方式實時測量人體體溫。

• 支持1-Wire總線通信，能夠與主控MCU簡單連接。

選型原因：

• 高精度： 測量誤差低，適合精確的體溫監測需求。

• 接口簡潔： 僅需一根數據線即可實現與MCU的通信，簡化硬件設計。

• 性價比高： 成本低廉且廣泛應用于溫度監測領域，穩定可靠。

元器件功能說明：
DS18B20負責將人體接觸到的溫度數據轉化為數字信號，并通過1-Wire接口傳送給ESP32進行處理。其精準的溫度采集能力可用于判斷體溫異常，從而為健康預警提供依據。

4. 加速度與姿態傳感器 —— MPU6050

選型型號： MPU6050

器件作用：

• 內置三軸加速度計和三軸陀螺儀，能夠采集人體運動狀態及姿態信息。

• 可用于跌倒檢測、運動量統計及姿態矯正等應用。

選型原因：

• 多功能集成： 同時提供加速度和角速度數據，便于綜合分析運動情況。

• 接口標準： 支持I2C接口，與ESP32輕松對接。

• 廣泛應用： 市場成熟，開發文檔豐富，便于算法調試和應用開發。

元器件功能說明：
MPU6050主要用于檢測人體在日常活動中的運動信息。采集到的加速度和角速度數據不僅可以用于記錄運動狀態，還能實現跌倒檢測等安全預警功能，對老年人及特殊人群具有重要意義。

5. 電源管理模塊 —— TP4056 & 穩壓芯片

選型型號： TP4056鋰電池充電模塊
穩壓芯片推薦： AMS1117系列穩壓器

器件作用：

• TP4056： 用于對鋰離子電池進行充電管理，提供過充保護及電流控制。

• AMS1117： 為各個電路模塊提供穩定的直流電壓（如5V或3.3V）。

選型原因：

• 安全性高： TP4056具備完善的充電管理和保護電路，確保電池在充電和放電過程中的安全性。

• 輸出穩定： AMS1117穩壓器能夠保證各個傳感器及MCU的供電穩定性，防止因電壓波動導致設備異常工作。

• 成本適中： 兩者均為市面成熟產品，價格合理且易于采購。

元器件功能說明：
電源管理模塊是整個健康監測設備中不可或缺的一部分。TP4056負責對內置鋰電池進行充電和電量管理，而AMS1117穩壓芯片則確保MCU及傳感器始終獲得穩定的電壓供應，從而保證數據采集和無線通信的正常運行。

四、系統整體電路框圖與工作流程

1. 系統電路框圖

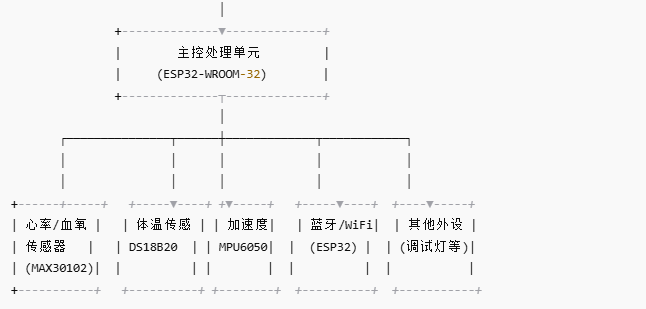

下面給出電路框圖的詳細示意，展示各模塊之間的連接關系：

2. 工作流程說明

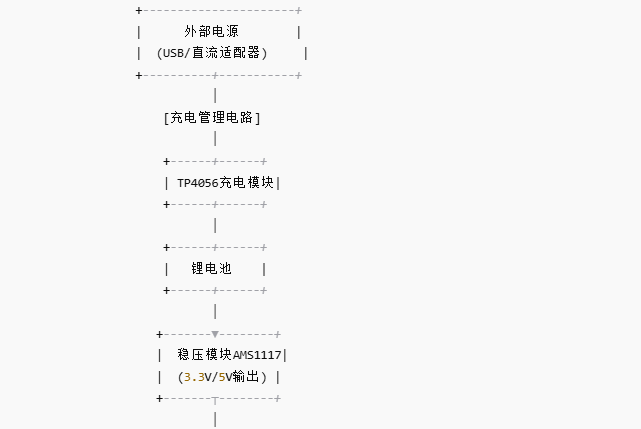

1. 電源管理：
   外部電源通過充電模塊TP4056對鋰電池進行充電，經過AMS1117穩壓電路后，為整個系統提供穩定的直流電壓（通常選擇3.3V供給MCU及傳感器）。

2. 數據采集：
   ESP32主控單元通過I2C、SPI等總線接口分別連接各個傳感器：

• MAX30102模塊采集心率與血氧數據；

• DS18B20負責測量體溫；

• MPU6050用于獲取運動、姿態數據。

3. 數據處理與傳輸：
   主控單元在獲取傳感器數據后，對數據進行濾波和初步分析，再利用集成的WiFi或藍牙模塊，將數據通過互聯網上傳至云平臺。云平臺可以對數據進行存儲、實時分析及異常報警。

4. 用戶交互與反饋：
   用戶可以通過手機APP或網頁端查看實時監測數據和歷史趨勢，當監測到異常情況時，系統會自動觸發報警，并將相關信息推送給用戶或醫療機構，實現遠程監護和預警。

五、元器件選型總結與優勢

本設計方案中所選用的各類元器件均經過市場驗證和實驗室測試，具有如下優勢：

• 高集成與低功耗：
  ESP32模塊集成了WiFi和藍牙通信，能夠有效降低整體功耗，并簡化系統設計。其深睡眠模式及豐富的外設接口使得設備在長時間監測應用中具有良好的續航能力。

• 精準數據采集：
  采用MAX30102進行心率與血氧監測，結合DS18B20的高精度體溫采集和MPU6050的運動數據采集，確保各項生理參數均能穩定、精準地采集，為后續數據分析提供可靠基礎。

• 成熟的電源管理：
  通過TP4056及AMS1117穩壓模塊，實現對鋰電池的安全充電與穩定供電，保證設備在不同工況下均能正常工作，且降低因電壓波動引起的信號干擾。

• 易于開發與擴展：
  所有元器件均為市面上成熟產品，開發資料豐富，便于工程師快速上手調試。同時模塊化設計思想為后期增加更多傳感器（如血壓監測、呼吸監測等）預留了擴展接口，滿足未來多功能健康監測需求。

六、結論

本設計方案以ESP32為核心，通過集成多項高精度傳感器，實現了心率、血氧、體溫和運動狀態等多項生理指標的實時監測。設備不僅具有較高的測量精度和穩定性，同時通過無線通信模塊實現了數據的實時傳輸，為遠程健康管理和預警提供了有力支持。此外，模塊化設計和成熟的電源管理方案使得整個系統具有較強的擴展性和應用前景。

通過上述設計思路，健康監測設備能夠?qū)崿F(xiàn)數據采集、處理與傳輸?shù)囊惑w化解決方案，并為后續加入更多監測指標（如血壓、呼吸頻率等）奠定了基礎。未來，隨著物聯網技術和人工智能算法的不斷發展，該系統還可進一步與智能終端和云平臺深度融合，構建個性化健康管理生態系統，為大眾健康提供全方位、實時、高效的監測與管理服務。
