原標題：負載驅動器電路的實現方案

負載驅動器電路是廣泛應用于各種電子系統中的關鍵模塊之一，它通常用于通過控制低電壓的控制信號來驅動較高電壓或大電流的負載。負載驅動器電路常見的應用包括馬達驅動、繼電器驅動、電磁閥驅動等。設計負載驅動器電路時，需要仔細選擇合適的元器件來確保電路的穩定性和可靠性。本文將詳細介紹負載驅動器電路的設計方案，重點探討常用元器件的選擇、功能和作用，并在方案中生成電路框圖。

一、負載驅動器電路的基本概念

負載驅動器電路的主要功能是接收來自控制端（通常是微控制器、開關量輸入信號等）發出的低電平或脈沖信號，并通過合適的功率器件（如功率晶體管、MOSFET、繼電器等）將信號放大，以驅動負載。負載驅動器常常需要具備以下幾個功能：

1. 信號放大：低電壓或低電流的控制信號需要通過驅動電路放大至能夠驅動負載的電壓和電流。

2. 電流和電壓控制：不同的負載可能需要不同的電流和電壓，負載驅動器需要能提供足夠的電流和適當?shù)碾妷簛砜刂曝撦d的工作。

3. 保護功能：驅動器電路通常需要具備過流保護、過壓保護等功能，以防止電路發生故障。

二、負載驅動器電路的實現方案

設計一個負載驅動器電路時，我們需要根據應用場景選擇適當?shù)尿?qū)動元器件。以下是幾種典型負載驅動器電路實現方案：

1. MOSFET驅動電路

MOSFET是一種常見的功率開關元件，能夠提供高效率和低損耗的驅動。MOSFET適用于控制馬達、繼電器、大功率LED等負載。

典型方案：

• 控制信號：微控制器（如STM32F103）或其他低功耗信號源。

• 驅動器芯片：IRF540N（N通道MOSFET），適用于中等功率負載。

• 保護電路：二極管、電視S級保護二極管。

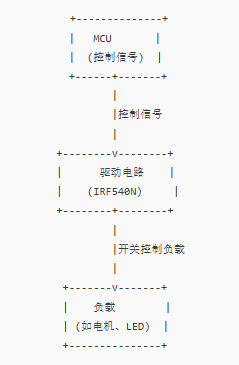

電路框圖：

元器件選擇理由：

1. IRF540N MOSFET：IRF540N是一款常用的N通道MOSFET，具有較低的導通電阻和較高的電流承載能力，適合用于驅動中等功率負載。其最大漏極電流為33A，最大漏極源極電壓為100V，適合大部分常見負載。

2. 二極管：在開關動作過程中，負載端可能會產生反向電壓尖峰，使用二極管進行反向保護，可以避免MOSFET損壞。常選用1N5408二極管（最高40A電流承載能力，100V反向電壓）。

2. 繼電器驅動電路

繼電器驅動電路廣泛應用于控制大功率負載的開關。繼電器驅動電路通常用于較高電壓（如AC 220V）或需要隔離的負載。

典型方案：

• 控制信號：微控制器（如STM32F103）或其他低功耗信號源。

• 驅動器芯片：ULN2003A（繼電器驅動IC）。

• 繼電器：Songle SRD-05VDC-SL-C。

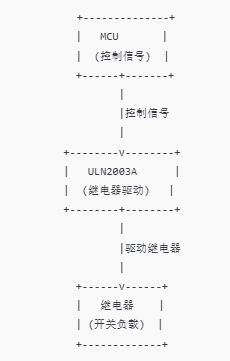

電路框圖：

元器件選擇理由：

1. ULN2003A：ULN2003A是一款常用的繼電器驅動IC，具有七個達林頓管，能夠直接驅動繼電器線圈，并且具有反向電流保護。它適合驅動低電流繼電器，最大輸出電流為500mA，支持高電壓負載。

2. Songle SRD-05VDC-SL-C 繼電器：這是一款常用的小型繼電器，適合用于5V控制的系統，最大電流承載為10A，適用于低電壓低功率應用。

3. H橋電路驅動電路

H橋電路適用于控制步進電機、直流電機等負載，能夠?qū)崿F(xiàn)正反轉、啟?？刂频裙δ堋?/span>

典型方案：

• 控制信號：微控制器（如STM32F103）或其他低功耗信號源。

• 驅動器芯片：L298N（H橋電機驅動芯片）。

• 電機：直流電機或步進電機。

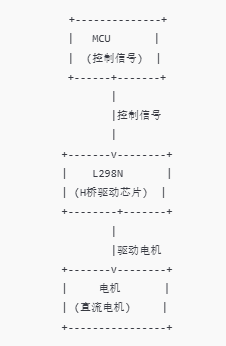

電路框圖：

元器件選擇理由：

1. L298N：L298N是一款常用的H橋電機驅動芯片，能夠驅動雙極性直流電機或步進電機，最大電流為2A，支持5V至46V電壓范圍，適用于中等功率的負載。

2. 電機：選擇適合應用需求的電機，如直流電機、步進電機等，電流和電壓要求根據電機參數選擇。

三、負載驅動器電路中常見問題的解決方案

在負載驅動器電路的設計過程中，可能會遇到一些問題，如過載保護、電磁干擾、功率損耗等。以下是幾種常見問題的解決方案：

1. 過流保護：通過在電路中加入過流保護模塊（如電流檢測電阻、電流限制電路）來保護驅動器電路。

2. 過壓保護：使用瞬態抑制二極管（如TVS二極管）進行過壓保護，避免電壓尖峰損壞元器件。

3. 電磁干擾（EMI）抑制：通過加入濾波電容、共模電感等元器件來抑制電磁干擾，避免影響系統的正常工作。

四、總結

負載驅動器電路的設計需要根據應用需求選擇合適的元器件，并保證電路的穩定性和可靠性。MOSFET驅動、繼電器驅動和H橋電路是常見的三種驅動方案，每種方案適用于不同的負載類型。通過合理選擇元器件、優化電路設計，可以實現高效、穩定的負載驅動控制系統。

希望通過本文的分析和設計方案，能夠幫助大家更好地理解負載驅動器電路的實現方式及其關鍵元器件的選擇和功能。
