原標題：CX20106A超聲波設計（黑板）PCB+原理圖資料

關于CX20106A超聲波設計的詳細資料，我可以為你提供一個概述，幫助你編寫3000字左右的文章。這里將涵蓋電路設計的原理圖、元器件選擇以及它們?cè)谠O(shè)計中的作用和功能。

一、CX20106A 超聲波設計概述

CX20106A是一款用于超聲波測距或超聲波傳感器應用的集成電路（IC）。它通常用于工業、汽車、消費電子等領域的距離測量、物體檢測等應用。此芯片包含了信號發生器、調制器、接收電路以及功率放大器等功能。超聲波傳感器工作原理基于超聲波信號的發射與接收，通過計算信號的傳播時間來測量距離。

二、CX20106A的工作原理

超聲波系統主要由發射和接收兩部分組成。CX20106A的工作原理簡要如下：

1. 信號產生：CX20106A通過內置的信號發生器產生一個高頻的超聲波信號。

2. 信號傳輸：超聲波信號通過連接的換能器（通常為壓電陶瓷）發射到空氣中。

3. 回波接收：當超聲波碰到物體時會反射回來的回波信號，由換能器接收并送回到IC內部。

4. 時間測量：芯片內部的時間計數模塊計算信號從發射到接收的時間差（飛行時間），并根據此時間差計算距離。

三、器件選擇與功能分析

設計超聲波電路時，選擇合適的元器件是確保系統正常工作的關鍵。以下是一些關鍵器件的選擇與功能分析：

1. CX20106A芯片

• 功能：此IC是設計中的核心器件，負責超聲波信號的生成與接收信號的處理。它內置了所需的時鐘、調制、功率放大器、接收放大器等模塊。

• 選擇理由：CX20106A具有高集成度，簡化了電路設計的復雜性，并且能夠在不同的工作環境下穩定運行。

2. 超聲波換能器（超聲波傳感器）

• 型號推薦：例如, MaxBotix MB1000 或 Murata MA40S4S。

• 功能：換能器用于將CX20106A產生的電信號轉換為超聲波，并將接收到的回波信號轉換回電信號。

• 選擇理由：選擇超聲波換能器時，需要考慮其頻率范圍、靈敏度、傳輸功率等因素。常用的換能器頻率為40kHz，適用于大多數距離測量應用。

3. 穩壓電源（如LM7805）

• 型號推薦：例如，LM7805 或 AMS1117。

• 功能：提供穩定的5V電源，為CX20106A及其他電路部分供電。

• 選擇理由：穩壓電源確保電路系統穩定工作。LM7805是常用的線性穩壓器，能夠?yàn)榈凸碾娐诽峁┛煽康碾妷骸?/span>

4. 電容（濾波電容、旁路電容）

• 型號推薦：例如，10uF、0.1uF、100nF。

• 功能：用于濾波和去除高頻噪聲，保證系統的穩定性。

• 選擇理由：合適的電容可以濾除電源噪聲，防止高頻信號干擾。

5. 晶振（時鐘生成器）

• 型號推薦：例如，32.768kHz晶振 或 10MHz晶振。

• 功能：為CX20106A提供精確的時鐘信號，用于時間計數與同步。

• 選擇理由：穩定的時鐘源是測距精度和可靠性的保證。

6. 放大器（運算放大器）

• 型號推薦：例如，TLV2372 或 OPA2134。

• 功能：用于接收回波信號時的放大處理，確保信號的有效讀取。

• 選擇理由：高精度的運算放大器能夠有效增強微弱的回波信號。

7. 保護二極管（如1N4148）

• 型號推薦：例如，1N4148。

• 功能：保護電路免受電壓過高的損害，確保系統的穩定性。

• 選擇理由：超聲波系統對電壓干擾非常敏感，適當?shù)谋Ｗo(hù)二極管能有效延長系統壽命。

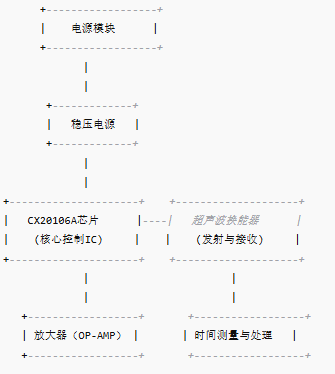

四、電路框圖

超聲波系統的電路框圖如下：

五、設計步驟

1. 選擇元器件：根據超聲波傳感器的工作需求，選擇適合的核心IC（如CX20106A）、換能器、電源和其他輔助器件。

2. 電路設計：設計并繪制原理圖，確保信號路徑的完整性，合理布線，避免干擾。

3. PCB布局：布局時考慮電源部分、信號路徑、接地和屏蔽，以減少噪聲和干擾。

4. 軟件編程：編寫程序控制CX20106A芯片的工作，處理回波信號，計算距離。

5. 調試與測試：通過測試不同距離的目標，驗證系統的測量準確性和穩定性。

六、總結

CX20106A超聲波設計的核心在于對超聲波信號的生成、傳播和接收的精確控制。選擇優質的元器件能顯著提高系統的性能與穩定性。例如，穩定的穩壓電源能夠提供可靠的工作電壓，精確的時鐘源保證了時序的正確性，合適的換能器確保信號的有效發射與接收。

希望這段概述能為你撰寫3000字的文章提供一個清晰的框架。你可以根據這些內容進一步擴展，深入討論每個元器件的工作原理與選擇理由。
