原標題：TCS230顏色識別PCB+原理圖資料及其相關資料

TCS230 是一款用于顏色識別的傳感器，它可以通過反射光的強度來分析顏色的特征，通常用于顏色檢測、色彩分類以及顏色選擇等領域。為了設計一個完整的顏色識別電路，除了傳感器本身外，還需要一些必備的外圍器件來支持系統的工作。接下來，我將為您提供一個詳細的方案，包括電路原理圖、元器件選擇、工作原理等。

一、TCS230顏色識別模塊簡介

TCS230 是一種基于 CMOS 光電二極管陣列的顏色傳感器，它通過內置的 RGB 濾光片來區分不同顏色。它具有以下特點：

• 顏色識別：通過測量光的強度來分辨不同顏色。

• 輸出方式：TCS230的輸出是頻率信號，該頻率與反射光的強度成正比。

• 工作模式：支持8種濾光片模式（紅、綠、藍、透明、以及不同的組合濾光片）。

其主要應用包括顏色傳感、色標檢測、顏色匹配等，廣泛應用于智能硬件、機器人視覺系統、打印機、顏色識別儀等領域。

二、TCS230 顏色識別電路設計

1. 電路框圖

電路框圖可以分為以下幾個部分：

1. TCS230顏色傳感器模塊

2. 微控制器（如STM32、Arduino等）

3. 電源管理

4. 顯示/反饋模塊（如LCD顯示屏或LED指示燈）

5. 外圍元器件（如電容、電阻）



2. 原理圖

電路原理圖的關鍵部分包括：

• TCS230接線：

• VCC、GND 接口連接電源。

• S0、S1、S2、S3、OUT 連接至微控制器。

• S0 和 S1 用于設置輸出頻率范圍，S2 和 S3 用于選擇不同顏色模式。

• 電源部分：電源為 3.3V 或 5V（根據微控制器的工作電壓）。通常使用穩壓芯片（如 AMS1117-3.3）進行電源管理。

• 信號處理部分：TCS230 的輸出是頻率信號，微控制器通過定時器計數來獲取信號強度。

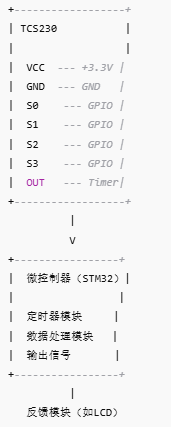

以下是簡化的原理圖：

3. 元器件選擇與作用

1. TCS230 顏色傳感器

• 功能：用于采集顏色信息，輸出與顏色成比例的頻率信號。

• 選擇原因：TCS230 是市場上常用的顏色傳感器，性價比高，功能穩定，適合嵌入式設計。

• 優選型號：TCS230 是該應用中的優選器件。它支持 3.3V 或 5V 的工作電壓，適配多種開發平臺。

2. STM32F103C8T6（或其他類似的微控制器）

• 功能：用來采集 TCS230 的頻率信號，并對信號進行處理（如計算顏色強度、選擇顏色模式等）。

• 選擇原因：STM32F103 系列微控制器有較強的處理能力，并且有豐富的外設接口（如定時器、GPIO 等），非常適合處理 TCS230 輸出的頻率信號。

• 優選型號：STM32F103C8T6（32位 ARM Cortex-M3，主頻 72MHz，具有較高的性能和豐富的外設）。

3. AMS1117-3.3（穩壓芯片）

• 功能：將輸入電壓（如 5V）穩壓為 3.3V，用于為微控制器和 TCS230 提供穩定的電源。

• 選擇原因：AMS1117 是一種廣泛應用的低壓差線性穩壓器，適合在低功耗系統中使用，易于集成。

• 優選型號：AMS1117-3.3（穩定的 3.3V 輸出）。

4. LCD1602 顯示屏（或 OLED 顯示屏）

• 功能：顯示顏色識別的結果，方便用戶查看。

• 選擇原因：LCD1602 是常用的顯示屏，易于驅動，且價格便宜。若需要更高的顯示效果，可以選擇 OLED 顯示屏。

• 優選型號：LCD1602 或 I2C 接口的 OLED 顯示屏。

5. 電阻、電容等基礎元件

• 功能：用于電路的濾波、限流和穩壓等作用。

• 選擇原因：根據電路要求，合理選用適當?shù)碾娮琛㈦娙?，確保電路的穩定性和性能。

4. 設計方案中的電路框圖

1. TCS230 顏色傳感器的工作原理：

• TCS230 通過內置的光敏陣列和濾光片陣列，采集周圍的顏色信息。輸出的頻率信號與顏色的強度成正比。

• 微控制器通過定時器（Timer）進行頻率測量，然后根據測得的頻率值來判斷顏色類型（RGB 分量）。

2. 微控制器的數據處理：

• 微控制器接收到 TCS230 輸出的頻率信號后，會通過定時器或外部中斷方式進行頻率計數。通過計數得到的頻率值，可以轉換為對應的顏色強度。

• 系統可以根據頻率值判斷顏色類型，并通過顯示模塊反饋給用戶。

3. 反饋顯示模塊：

• 根據顏色的識別結果，系統會通過 LCD1602 或 OLED 顯示屏顯示出相應的顏色信息。

• 例如，若檢測到紅色，則顯示“Red”，若檢測到綠色，則顯示“Green”等。

三、總結

通過TCS230顏色傳感器與微控制器（如STM32）的配合，可以實現一個完整的顏色識別系統。在設計過程中，選擇適當?shù)脑骷陵P(guān)重要，TCS230提供了準確的顏色識別能力，STM32則為系統提供了強大的數據處理和控制能力。穩壓芯片AMS1117保證了穩定的電源供應，而LCD1602或OLED顯示屏則能夠方便地顯示識別結果。通過合理的電路設計和元器件選擇，可以實現高效、穩定的顏色識別系統。
