基于FPGA的AES256光纖加密設計方案

引言

隨著信息技術的不斷發展，數據安全成為了人們?nèi)找骊P(guān)注的問題。光纖通信以其高速、大容量、低損耗等特點，成為了現代通信領域的重要技術。然而，光纖通信中的數據安全問題也逐漸凸顯。因此，采用高效的加密算法來保護光纖通信中的數據安全變得尤為重要。AES256算法作為一種高級加密標準，因其高安全性和廣泛的應用，成為了光纖加密方案的首選。本文將詳細介紹基于FPGA的AES256光纖加密設計方案，包括主控芯片型號、設計思路、具體實現及優化等內容。

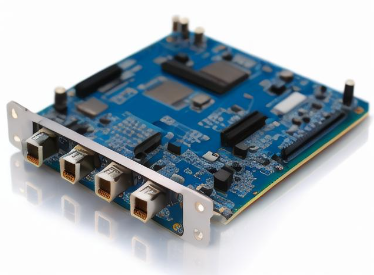

主控芯片型號及作用

1. FPGA芯片型號

   在本設計方案中，我們選擇Xilinx公司的FPGA芯片作為主控芯片。Xilinx公司的FPGA以其高性能、靈活性和可擴展性在數據處理和加密領域得到了廣泛應用。具體的FPGA型號可以是Xilinx Virtex系列或Zynq系列。

• Xilinx Virtex系列：該系列FPGA具有高性能、大容量和豐富的IO資源，適用于高速數據處理和復雜系統設計。例如，Xilinx Virtex-7 XC7VX690T，該芯片具有高達690K的邏輯單元、36Mb的BRAM和高達48個GTP高速串行收發器，非常適合用于高速光纖通信的數據加密。

• Xilinx Zynq系列：該系列FPGA集成了ARM Cortex-A9處理器和可編程邏輯資源，具有高性能和低功耗的特點。例如，Zynq-7000系列中的XC7Z020CLG484-1，該芯片不僅包含可編程邏輯資源，還集成了雙核ARM Cortex-A9處理器，可以同時實現數據加密和復雜控制功能。

2. 主控芯片的作用

• 數據處理：FPGA芯片具有強大的并行處理能力，能夠高速完成AES256加密算法的運算。通過編程實現AES256加密算法的各個步驟，包括字節替換、行移位、列混合和輪密鑰加等，從而實現數據的快速加密和解密。

• 高速接口：FPGA芯片配備了高速串行收發器（如GTP），可以支持高速光纖通信。通過配置和編程，F(xiàn)PGA可以實現對高速數據的接收、處理和發送，滿足光纖通信對數據速率的要求。

• 控制功能：對于Zynq系列FPGA，集成的ARM處理器可以實現復雜的控制功能，包括數據包的解析、幀結構的定制、狀態監測等。這有助于實現更靈活和高效的數據加密方案。

設計思路

1. 總體設計

   基于FPGA的AES256光纖加密設計方案的總體架構包括以下幾個部分：數據接收模塊、AES256加密模塊、數據發送模塊和控制模塊。

• 數據接收模塊：負責接收來自光纖通道的數據，并進行初步的解析和處理。該模塊需要支持高速串行數據的接收，并對接收到的數據進行緩存和同步。

• AES256加密模塊：是方案的核心部分，負責實現AES256加密算法的各個步驟。該模塊通過并行處理和流水線技術，實現高速的數據加密。

• 數據發送模塊：負責將加密后的數據發送到光纖通道。該模塊需要支持高速串行數據的發送，并確保數據的正確性和完整性。

• 控制模塊：負責整個系統的控制和調度。該模塊根據實際需求，配置和啟動各個模塊的工作，并監測系統的運行狀態。

2. 加密算法的實現

   AES256算法是一種分組加密算法，其分組長度為256位，密鑰長度也為256位。算法包括密鑰擴展和加密過程兩個主要部分。

• 密鑰擴展：對給定的初始密鑰進行運算，生成各個輪次的輪密鑰。密鑰擴展過程包括字節替換、字旋轉和輪常數加等步驟。

• 加密過程：包括初始輪、重復輪和最終輪。每一輪都包括字節替換、行移位、列混合和輪密鑰加等步驟。最終輪沒有列混合步驟。

3. 幀結構的定制

   為了提高數據傳輸?shù)目煽啃院托?，需要對光纖通信的幀結構進行定制。傳統的幀傳輸是對固定長度的數據流加上幀頭和幀尾進行判斷。一旦丟包，整個幀都會被丟棄，造成極大的浪費。

   在本方案中，我們對原始的光纖幀協議進行了定制。在原來每一幀的基礎上，內部對其封裝了多個子幀，每個子幀由128位組成（因?yàn)槊看渭用艿臄?shù)據是128位）。對于每個子幀，幀頭為起始的16位數據，具有和其他112位數據不一樣的脈寬長度，便于后續的幀解析。這樣，即使傳輸過程中丟包，也只會影響該次的128位數據。

具體實現

1. 硬件設計

• FPGA邏輯設計：使用Verilog或VHDL等硬件描述語言，在FPGA上實現AES256加密算法的各個模塊。包括字節替換模塊、行移位模塊、列混合模塊和輪密鑰加模塊等。

• 高速接口設計：配置FPGA的高速串行收發器（如GTP），實現與光纖通道的高速通信。需要對收發器的時鐘、數據位寬、同步等進行精確配置。

• 存儲設計：使用FPGA內部的BRAM或外部存儲器，對接收到的數據進行緩存和存儲。在加密過程中，需要確保數據的正確性和完整性。

2. 軟件設計

• 驅動程序開發：編寫FPGA的驅動程序，用于配置和控制FPGA的工作。驅動程序需要與FPGA的硬件設計相匹配，實現數據的正確接收、處理和發送。

• 控制邏輯設計：在FPGA或ARM處理器上實現控制邏輯，用于配置和啟動各個模塊的工作?？刂七壿嬓枰鶕?jù)實際需求，進行靈活的配置和調度。

• 算法優化：為了提高加密速度和資源利用率，需要對AES256算法進行優化。例如，使用查找表實現字節替換和列混合的乘法運算，以減少邏輯資源的消耗和提高運算速度。

3. 系統測試

• 功能測試：對系統進行功能測試，驗證各個模塊的工作是否正常。包括數據接收模塊、AES256加密模塊、數據發送模塊和控制模塊等。

• 性能測試：對系統的性能進行測試，包括數據傳輸速率、加密速度、資源利用率等。需要確保系統滿足實際需求，并具有較高的可靠性和穩定性。

• 兼容性測試：測試系統與其他設備的兼容性，包括光纖通信設備、網絡設備等。需要確保系統能夠與其他設備正常通信，并滿足數據傳輸?shù)囊蟆?/span>

優化方案

1. 硬件優化

• 并行處理：通過并行處理技術，提高AES256加密算法的運算速度。例如，使用多個FPGA核心或并行處理單元，同時處理多個數據塊。

• 流水線技術：使用流水線技術，將AES256加密算法的各個步驟分解為多個子步驟，并并行執行。這樣可以減少算法的延遲，提高系統的吞吐量。

• 資源優化：通過優化FPGA的資源分配，減少資源占用。例如，使用Slices資源替代BRAM進行存儲，以減少BRAM的占用和延遲。

2. 軟件優化

• 算法優化：對AES256算法進行優化，減少算法的復雜度和計算量。例如，使用查找表實現字節替換和列混合的乘法運算，以減少計算時間和資源占用。

• 控制邏輯優化：優化控制邏輯的設計，提高系統的靈活性和可配置性。例如，使用狀態機實現控制邏輯，可以靈活地配置和調度各個模塊的工作。

• 接口優化：優化高速串行接口的配置和參數設置，提高數據傳輸?shù)乃俾屎涂煽啃?。例如，對GTP高速接口進行時序約束和信號質量分析，確保數據傳輸?shù)姆€(wěn)定性和正確性。

結論

基于FPGA的AES256光纖加密設計方案，利用FPGA的強大并行處理能力和高速串行接口，實現了高效、可靠的數據加密。通過定制幀結構和優化算法，提高了數據傳輸?shù)目煽啃院托?。同時，通過硬件和軟件的優化，進一步提高了系統的性能和資源利用率。該方案可以廣泛應用于光纖通信、網絡安全等領域，為數據傳輸提供有力的安全保障。

在實際應用中，可以根據具體需求選擇合適的FPGA型號和配置，以實現最佳的性能和資源利用率。同時，也需要對系統進行持續的測試和優化，以確保其穩定性和可靠性。
