SR560肖特基二極管詳細介紹

一、概述

SR560是一種肖特基二極管，廣泛應用于電子電路中，以其快速開關特性和低正向壓降而聞名。肖特基二極管因其獨特的工作原理和優良的電氣特性，成為電源整流、開關電源、反向極性保護等應用中的理想選擇。

二、型號與規格

1. 型號

SR560 是一種特定類型的肖特基二極管，具體參數和特性如下：

• 型號：SR560

• 類型：肖特基二極管

• 封裝：DO-41或類似封裝

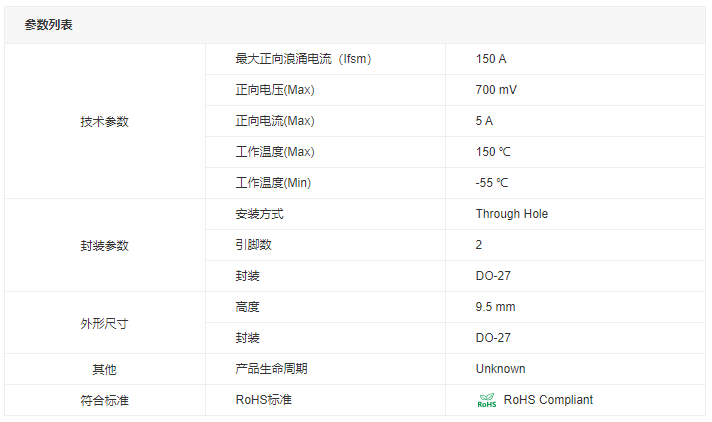

2. 主要參數

三、工作原理

1. 肖特基二極管的基本原理

肖特基二極管的工作原理與傳統的PN結二極管有所不同。其主要由金屬和半導體形成的肖特基接觸構成，通常是金屬（如鋁或鈦）與N型半導體（如摻雜的硅）接觸。在這種結構中，沒有PN結，而是形成一個金屬-半導體界面。

1.1 正向偏置

當施加正向電壓時，金屬的自由電子會流入半導體中，形成電流。由于肖特基二極管的正向壓降較低（通常在0.2V至0.5V之間），這使得其在高頻率下表現出較低的能量損耗。

1.2 反向偏置

在反向偏置情況下，肖特基二極管表現出很高的阻抗，幾乎不允許電流通過。這種特性使其非常適合于防止反向電流的應用。

2. 特性分析

SR560 的主要特性包括：

• 低正向壓降：SR560的正向壓降較低，通常在0.5V左右，這有助于提高電路的效率，降低功耗。

• 快速開關特性：SR560能夠快速響應電壓變化，適合高頻率應用。

• 高溫穩定性：可在較寬的溫度范圍內正常工作，適合于多種環境。

四、特點

1. 高效率：由于其低正向壓降，SR560在整流電路中能有效降低功耗，提升整體效率。

2. 快速響應：適用于高頻開關電源和快速開關應用。

3. 耐高溫：能夠承受較高的工作溫度，適合于高溫環境中的應用。

4. 優良的反向恢復特性：幾乎無反向恢復電流，減小了電磁干擾。

五、應用領域

SR560 肖特基二極管在許多領域具有廣泛的應用，包括但不限于：

1. 電源整流：用于開關電源中，作為輸出整流器，提高轉換效率。

2. 反向極性保護：在電路中用于保護其他組件免受反向電壓的影響。

3. 高速開關電路：在各種電子設備中用作快速開關，提升電路性能。

4. 信號整流：在射頻和音頻信號處理中，用于信號的整流和解調。

5. LED驅動電路：在LED驅動電路中，提供穩定的工作電流，確保LED的正常運行。

六、引腳圖

SR560的引腳配置通常為DO-41封裝，具體引腳圖如下：

七、使用注意事項

在使用SR560肖特基二極管時，應注意以下幾點：

1. 電流和電壓限制：確保二極管的使用不超過其最大額定值，以避免損壞。

2. 散熱設計：在高功率應用中，適當?shù)纳嵩O(shè)計是必要的，以防止過熱。

3. 反向電壓保護：在高頻應用中，確保反向電壓不會超出額定值，以防止反向擊穿。

八、總結

SR560肖特基二極管因其獨特的結構和優良的電氣特性，在現代電子電路中扮演著重要角色。它的低正向壓降、快速開關特性和高溫穩定性使其成為電源整流、反向極性保護和高速開關應用的理想選擇。

通過對SR560的工作原理、特點、應用領域以及使用注意事項的詳細分析，設計人員可以更好地利用這一器件，提升電路設計的效率與性能。未來，隨著技術的不斷進步，肖特基二極管將在更多新興領域中展現其廣泛的應用潛力。

九、SR560的典型電路應用

在電路設計中，SR560肖特基二極管可以被應用于多種配置中。以下是一些典型的電路應用實例：

1. 整流電路

在整流電路中，SR560被廣泛用于將交流（AC）電源轉換為直流（DC）電源。如下所示的基本整流電路中，SR560作為整流二極管連接在橋式整流器中。

在這個電路中，SR560能夠有效地整流輸入的交流電，并提供低壓降，確保輸出電壓盡可能接近輸入電壓的峰值。

2. 反向極性保護電路

SR560也常用于反向極性保護電路中，防止電源接反導致的損壞。電路結構如下：

在這個配置中，當電源極性正確時，SR560導通，電流流向負載；當電源極性反向時，SR560會阻止電流流動，從而保護負載。

3. 快速開關電路

SR560在高頻開關電源中的應用也非常廣泛，能夠提供快速的開關響應，確保電源轉換的效率。如下圖所示：

在這個電路中，SR560作為開關元件，能夠快速響應PWM控制信號，調節輸出電壓，以滿足負載需求。

十、市場與競爭分析

1. 市場需求

隨著電子產品的日益普及，SR560等肖特基二極管的市場需求也在不斷增長。尤其是在消費電子、通信設備和自動化控制領域，肖特基二極管的高效性能越來越受到重視。

2. 競爭產品

市場上存在多種競爭產品，如MBRS130T3、BAT54等。這些產品在電氣特性上可能與SR560相似，但在特定應用中，SR560的優勢在于其出色的開關速度和低正向壓降。

十一、比較與選擇

在選擇合適的肖特基二極管時，設計人員需要考慮以下幾個方面：

1. 正向電流：確保選擇的二極管能夠承受所需的最大正向電流。

2. 反向電壓：確認所需應用中的最大反向電壓不會超出所選二極管的額定值。

3. 正向壓降：選擇具有低正向壓降的二極管，以提高電源轉換效率。

4. 開關速度：對于高頻應用，選擇具有快速開關特性的二極管。

十二、應用案例分析

1. 電源管理

在現代電源管理系統中，SR560被廣泛用于電源模塊中，提供可靠的整流和反向保護功能。例如，許多開關電源設計中都使用SR560以實現高效能和穩定輸出。

2. 可再生能源

在太陽能發電系統中，SR560可用于連接太陽能板與電池，確保能量的有效轉換和存儲。在這種應用中，肖特基二極管不僅提供整流功能，還防止電池反向放電。

3. 電動車

在電動車輛中，SR560被用作電池管理系統的一部分，確保電池充電和放電過程中的安全性。通過合理的電路設計，SR560能夠高效地管理電能流動，保障電動車的運行性能。
