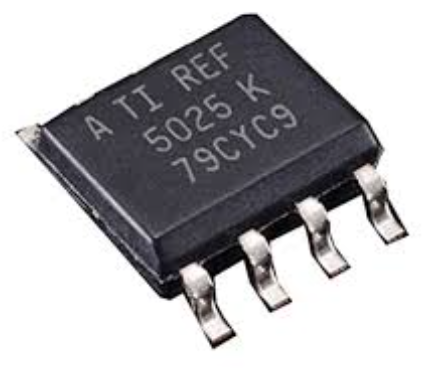

REF5025 是一款精密、低噪聲、低功耗的5V基準電壓源，廣泛應用于需要高精度電壓基準的系統中。該器件由德州儀器（Texas Instruments）生產，具備高穩定性和可靠性，能夠在各種溫度和電源電壓下提供準確的參考電壓。本文將詳細介紹REF5025的基本信息、主要特性、工作原理、應用、優勢以及常見的使用方法。

1. REF5025 概述

REF5025是一款低功耗、高精度的5V基準電壓源，其輸出電壓為5V，適用于各種需要精確電壓參考的場合。該器件采用精密的帶隙參考電壓源設計，能夠提供穩定的電壓輸出，具有良好的溫度穩定性和低噪聲特性。在電源電壓的變化和環境溫度的影響下，REF5025的輸出電壓依然能夠保持較高的精度，確保其在高要求的應用中表現出色。

2. REF5025 的主要特點

REF5025 具備多項顯著的特點，使其成為各類電子設備中非常理想的基準電壓源。以下是其主要特點：

• 精度高：REF5025提供的輸出電壓具有較高的精度，典型值為±0.5%（25°C時）。這種精度使得REF5025在需要穩定參考電壓的應用中表現非常出色。

• 低功耗：該器件的工作電流非常低，最大工作電流約為1mA。這使得REF5025非常適用于低功耗系統，如便攜式電子設備和低功耗電路。

• 低噪聲：REF5025具有較低的輸出噪聲，這對于一些需要精確電壓源的高精度測量系統來說是一個重要優勢。

• 溫度穩定性：該器件具有良好的溫度穩定性，工作溫度范圍廣，通常在-40°C到+125°C之間。在不同的工作溫度下，REF5025能夠提供穩定的參考電壓，滿足各種工業和汽車應用的需求。

• 輸出電壓固定：REF5025的輸出電壓為5V，適用于大多數需要5V參考電壓的系統。它能夠?yàn)槟?shù)轉換器（ADC）、數模轉換器（DAC）等提供精準的參考電壓，保證轉換精度。

• 小型封裝：REF5025采用小型封裝，便于集成到各種電路設計中，適合體積有限的應用場合。

3. REF5025 的工作原理

REF5025的工作原理基于帶隙參考電壓源的設計。帶隙參考源通過利用半導體的溫度依賴性，結合適當?shù)碾娐吩O(shè)計，能夠提供一個相對不受溫度變化影響的參考電壓。REF5025采用了精密的帶隙電壓參考電路，使其能夠在廣泛的溫度范圍內提供穩定的5V輸出。

REF5025內部包含多個重要的組成部分，包括：

• 帶隙參考電壓源：該電路是REF5025的核心，通過采用半導體材料的熱電效應來生成穩定的參考電壓。帶隙參考電壓源對溫度變化非常敏感，但其設計能夠有效地抵消溫度帶來的影響，確保輸出電壓的穩定性。

• 低噪聲設計：為了降低輸出噪聲，REF5025采用了特殊的噪聲抑制設計，能夠有效減少由于電源電壓波動或外界干擾引起的噪聲。

• 高精度輸出調節：REF5025的電壓輸出調節功能確保了在不同工作條件下，輸出電壓能夠保持高精度。通過高精度的調整電路，該器件能夠提供準確的5V參考電壓。

4. REF5025 的應用領域

REF5025由于其高精度、低噪聲和低功耗的特點，廣泛應用于各種對電壓參考有高要求的系統中。以下是一些典型的應用領域：

• 模數轉換器（ADC）參考電壓：ADC的精度受到參考電壓的影響，REF5025能夠?yàn)锳DC提供穩定、精確的5V參考電壓，從而提高ADC的轉換精度。

• 數模轉換器（DAC）參考電壓：DAC的輸出精度也與參考電壓密切相關，REF5025能夠?yàn)镈AC提供精確的參考電壓，確保數字信號的轉換精度。

• 精密測量?jī)x器：在高精度測量?jī)x器中，REF5025作為電壓參考源，能夠提供穩定的電壓基準，保證測量結果的準確性。

• 工業控制系統：在工業控制系統中，REF5025常被用作各種傳感器和控制系統的參考電壓源，保證系統在不同工作條件下的穩定性。

• 汽車電子：REF5025具有廣泛的工作溫度范圍，能夠在汽車電子系統中提供穩定的電壓參考，尤其適合汽車環境中的高精度測量和控制應用。

• 無線通信設備：在無線通信設備中，REF5025被用于提供穩定的電壓參考，以保證通信信號的穩定性和可靠性。

5. REF5025 的優勢與競爭力

REF5025相比其他同類產品具有明顯的優勢，主要體現在以下幾個方面：

• 優異的溫度穩定性：REF5025的溫度系數較低，因此其輸出電壓在溫度變化時能夠保持較高的穩定性，適用于溫度變化較大的環境。

• 低功耗：REF5025的工作電流非常低，能夠在低功耗系統中穩定運行，延長電池壽命，降低整體功耗。

• 低噪聲特性：REF5025在低噪聲設計方面表現出色，在需要高精度信號采集的應用中，能夠有效降低噪聲影響，確保系統的穩定運行。

• 高精度輸出：REF5025提供的5V參考電壓具有較高的精度，能夠滿足高精度測量系統和高精度轉換器的要求。

• 廣泛的應用場景：REF5025適用于多種應用場景，包括工業、汽車、通信等領域，其高可靠性和穩定性使其成為各類精密設備中不可或缺的元件。

6. REF5025 的使用注意事項

在使用REF5025時，有一些注意事項需要特別關注，以確保其正常運行：

• 輸入電壓范圍：REF5025需要確保輸入電壓在規定范圍內，以確保其能夠正常工作。過低或過高的輸入電壓都可能導致輸出不穩定或器件損壞。

• 電源去耦：為了減少電源噪聲對輸出電壓的影響，應確保為REF5025提供適當?shù)碾娫慈ヱ?。可以通過在輸入端添加去耦電容來實現這一點。

• PCB布局設計：為了減少噪聲和信號干擾，REF5025的PCB布局應盡量避免與高頻信號路徑接近，并保證良好的接地設計。

7. 結語

REF5025作為一款高精度、低功耗、低噪聲的5V基準電壓源，廣泛應用于需要高精度電壓參考的系統中。其優異的溫度穩定性、低功耗、低噪聲和高精度輸出，使其成為許多高要求電子應用中的理想選擇。無論是在工業控制、汽車電子還是精密測量?jī)x器中，REF5025都能發揮重要作用，為系統提供可靠的參考電壓。
