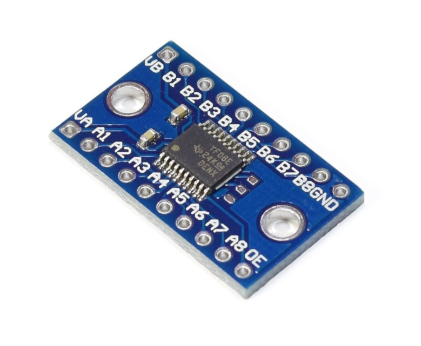

TXS0108E 是一款由德州儀器（Texas Instruments）生產的 8 通道雙向電壓電平轉換器，廣泛應用于各種電子設備中，特別是在需要不同電壓級別之間的信號傳輸和轉換時，成為了重要的選擇。它支持高達 1.8V 至 5.5V 的電壓轉換，并具有優異的性能和低功耗特點，非常適用于現代電子設計中。

一、TXS0108E 概述

TXS0108E 是一種電壓電平轉換器，通常用于不同電壓域之間的信號傳輸。它可以在兩個不同電壓級別的邏輯信號之間進行轉換，支持的電壓范圍從 1.8V 到 5.5V。TXS0108E 的主要功能是實現低電壓系統（如 1.8V 或 2.5V）與高電壓系統（如 3.3V 或 5V）之間的無縫信號兼容。由于現代電子設備中廣泛使用不同的電壓標準，TXS0108E 在這種電壓轉換應用中得到了廣泛應用。

TXS0108E 主要用于 I2C、SPI、UART 等接口的電壓電平轉換，適用于各種通信協議和系統。它支持 8 個雙向信號通道，并且具有自動方向檢測和切換功能，能夠在系統工作時自動判斷信號的傳輸方向。TXS0108E 的廣泛應用使得它成為了電子系統設計中不可或缺的元件。

二、TXS0108E 的基本特點

TXS0108E 的一些顯著特點使其在電壓電平轉換領域中非常受歡迎：

1. 支持雙向信號轉換
   TXS0108E 的 8 個通道都能夠雙向工作，這意味著它不僅支持從低電壓到高電壓的轉換，還支持高電壓到低電壓的轉換。其自動方向檢測和切換功能非常適合用于需要雙向數據傳輸?shù)膽?yīng)用場合，如 I2C 和 SPI 總線。

2. 寬電壓范圍
   TXS0108E 的工作電壓范圍從 1.8V 到 5.5V，這使得它可以兼容多種邏輯電平，在不同電壓域之間進行轉換。無論是現代的低電壓系統，還是較高電壓的傳統系統，TXS0108E 都能勝任。

3. 高速數據傳輸能力
   TXS0108E 支持高達 100 Mbps 的數據傳輸速率，能夠滿足高帶寬要求的應用。對于需要高頻率信號的系統，TXS0108E 提供了穩定可靠的電平轉換，保證了數據傳輸?shù)木群退俣取?/span>

4. 低功耗設計
   TXS0108E 具有低功耗特性，適合用于要求嚴格功耗控制的便攜式和移動設備中。它的工作電流非常低，不會對系統的整體功耗產生較大影響。

5. 內建 ESD 保護
   TXS0108E 設計中內建了良好的靜電放電（ESD）保護，能夠在電氣干擾和不穩定的工作環境下，確保芯片和系統的安全，防止由于靜電放電造成的損壞。

6. 緊湊封裝
   TXS0108E 提供了多種封裝形式，包括 TSSOP 和 VQFN 封裝，這使得它可以滿足不同尺寸和空間要求的應用需求。

三、TXS0108E 的工作原理

TXS0108E 工作時的關鍵原理是基于電壓電平轉換技術。其內部結構包含了一些晶體管和電阻等元件，通過這些元件將信號的電平從一個電壓域轉換到另一個電壓域。

1. 自動方向檢測與切換
   TXS0108E 能夠自動檢測信號的方向并進行相應的切換。這意味著它可以自動判斷哪一端是發送端，哪一端是接收端，從而確保數據傳輸?shù)恼_性和穩定性。例如，在 I2C 總線中，TXS0108E 會在總線上的每個節點之間自動調整信號的方向。

2. 電壓轉換
   TXS0108E 通過其內部的 MOSFET 結構對不同電壓域的信號進行調節和轉換。它能夠處理 1.8V、2.5V、3.3V 和 5V 等常見電壓水平的信號，并將其轉換為與目標電壓兼容的信號。

3. 保護與穩定性
   TXS0108E 的輸入和輸出端都經過了嚴格的保護設計，可以有效地抵御靜電放電（ESD）等外部干擾，保證芯片和系統的穩定運行。芯片內部的電路也經過了優化，以確保在不同電壓和頻率條件下都能正常工作。

四、TXS0108E 的應用領域

TXS0108E 的多功能性和高性能使得它能夠廣泛應用于各種電子產品中，特別是在需要電壓電平轉換的系統中。以下是一些主要的應用領域：

1. 嵌入式系統
   在許多嵌入式系統中，尤其是涉及到多種電壓標準的系統，TXS0108E 用于連接不同電壓域的設備。無論是微控制器、傳感器、通信接口，還是其他外設，TXS0108E 都能提供可靠的電平轉換。

2. 通信協議
   TXS0108E 可以應用于多種通信協議的電平轉換中，尤其是 I2C、SPI 和 UART 等串行通信協議。在這些協議中，多個設備通常需要共享總線或信號線，而這些設備可能工作在不同的電壓域中，TXS0108E 使得這些設備之間能夠順利通信。

3. 便攜式設備
   由于 TXS0108E 具有低功耗特點，它非常適合用于便攜式設備，如智能手機、平板電腦和可穿戴設備等。它能夠在低功耗的同時保證穩定的電壓電平轉換，支持設備內部的多個不同電壓模塊協同工作。

4. 工業自動化與控制系統
   在工業自動化和控制系統中，TXS0108E 常用于實現不同設備之間的電壓匹配。尤其是在復雜的自動化控制系統中，許多設備工作在不同的電壓環境下，TXS0108E 能夠保證各設備之間的正常通信。

5. 汽車電子
   汽車電子系統通常包括多個模塊，這些模塊可能在不同的電壓域中工作。TXS0108E 可以確保這些模塊之間的數據傳輸穩定性，在車載網絡和傳感器系統中得到了廣泛的應用。

五、TXS0108E 的優勢與挑戰

盡管 TXS0108E 在許多方面表現出色，但它也有一些需要注意的限制和挑戰。

優勢：

• 廣泛的電壓兼容性：支持多個電壓范圍，滿足不同系統的需求。

• 雙向自動切換功能：能夠自動判斷信號方向，方便在復雜系統中使用。

• 低功耗設計：適合于對功耗敏感的應用，特別是便攜式設備。

• 穩定性高：內置 ESD 保護，確保系統在惡劣環境下正常工作。

挑戰：

• 帶寬限制：雖然 TXS0108E 支持較高的數據傳輸速率，但在某些應用中，可能需要更高帶寬的電平轉換器來滿足需求。

• 封裝尺寸：盡管 TXS0108E 提供了多種封裝選項，但對于某些空間有限的應用，可能需要考慮更小尺寸的電平轉換解決方案。

六、總結

TXS0108E 是一款非常有用的電壓電平轉換器，適用于需要不同電壓標準之間進行信號傳輸?shù)南到y(tǒng)。憑借其廣泛的電壓兼容性、雙向自動切換功能、低功耗設計和穩定的性能，TXS0108E 已經成為了許多電子設計中不可或缺的組件。無論是在嵌入式系統、通信協議、便攜式設備，還是工業自動化與控制系統中，TXS0108E 都能夠提供可靠的電平轉換解決方案。盡管它有一些限制，但它的優勢使其在眾多應用中都得到了廣泛的應用和認可。
