AD8421 3NV/√HZ、低功耗儀表放大器詳細介紹

本文將全面深入地介紹AD8421低功耗儀表放大器，其以3?nV/√Hz的超低噪聲密度著稱，廣泛應用于高精度信號調理與測量領域。文中將從儀表放大器的基本原理、AD8421的架構與工作原理、關鍵技術指標、噪聲性能、功耗控制、電路設計以及實際應用等多個角度進行詳細闡述，力圖幫助讀者全面理解該器件的優勢與設計注意事項。

一、儀表放大器概述

儀表放大器是一種專為微弱信號放大而設計的高精度差分放大器，其主要特點包括高共模抑制比、低噪聲、低漂移和高輸入阻抗。傳統的測量應用中，信號往往來源于傳感器、應變計、熱電偶等微弱信號源，而這些信號常常會被外界噪聲和干擾所污染。儀表放大器能夠?qū)⑦@種低幅值信號進行放大，同時盡可能抑制干擾成分，使得后續信號處理和數據采集更為準確。AD8421作為其中的佼佼者，不僅具有優異的噪聲性能，而且在功耗控制和精密度方面表現卓越。

儀表放大器的發展經歷了從簡單運算放大器組合到集成化高性能器件的演變過程。隨著模擬集成電路技術的不斷進步，儀表放大器在信號調理、數據采集、醫療儀器以及工業自動化等領域中得到了廣泛應用。AD8421作為Analog Devices公司推出的一款低功耗、高性能儀表放大器，其設計理念便是追求高精度與低功耗的完美平衡。

二、AD8421產品簡介與主要特點

AD8421是一款高精度、低功耗的儀表放大器，其核心技術指標包括3?nV/√Hz的低噪聲密度、極低的輸入偏置電流以及高共模抑制比。這些優異指標使其在要求高信噪比和精確度的應用場合中有著不可替代的作用。以下從多個角度對AD8421的主要特點進行介紹：

1. 低噪聲性能
   AD8421的噪聲密度僅為3?nV/√Hz，遠低于同類產品。低噪聲性能在測量微弱信號時至關重要，能夠有效降低系統噪聲，提高整體測量精度。設計者在設計低噪聲前端電路時常常選擇AD8421作為信號調理的核心元件。

2. 低功耗設計
   在現代便攜式儀器和電池供電系統中，功耗始終是設計中的一大挑戰。AD8421采用先進的低功耗電路架構，即使在提供高精度放大性能的同時，也能夠保持較低的功耗，從而延長系統使用壽命，減少散熱設計的復雜性。

3. 高共模抑制比
   高共模抑制比（CMRR）是儀表放大器的另一個關鍵指標，能夠抑制電源噪聲和環境干擾。AD8421在差模信號放大過程中具備出色的共模信號抑制能力，從而保證了信號傳輸過程中的高保真度。

4. 寬工作溫度范圍
   AD8421適用于多種工作環境，其寬溫度工作范圍使得其能夠在工業、醫療以及軍事等多種苛刻環境中穩定運行。這對于要求在極端溫度下依然保持高性能的應用場景尤為重要。

5. 內部匹配與溫漂控制
   內部元件的精密匹配和低溫漂設計，使得AD8421能夠在長時間使用過程中維持高精度，即使在溫度變化較大的情況下也能保持信號穩定。

三、AD8421內部結構與工作原理

AD8421內部采用了多級放大電路設計，通過差分輸入級、增益設定級以及輸出緩沖級構成了完整的信號放大鏈路。下面將詳細解析其內部結構及各級電路的工作原理：

1. 差分輸入級
   差分輸入級是AD8421的前端電路，主要功能是接收來自信號源的微弱差分信號。該級電路采用高輸入阻抗設計，以避免對傳感器或信號源造成負載效應，同時利用精密匹配的輸入晶體管降低輸入偏置電流，從而減少噪聲和誤差。

2. 增益設定級
   增益設定級通過外部電阻網絡或內部反饋回路實現了多檔增益調節功能。設計者可以根據實際需求，通過選擇合適的增益電阻來設定所需的放大倍數。在該階段，精密的反饋控制能夠使得整個放大電路在放大微弱信號的同時保持線性和穩定。

3. 輸出緩沖級
   輸出緩沖級主要用于驅動后續的數據采集模塊或模數轉換器（ADC）。在該級中，電路設計保證了低輸出阻抗以及高速響應，從而有效地傳遞經過放大處理的信號，并確保信號不會因后續電路負載變化而產生失真。

4. 內部偏置與溫度補償電路
   為了確保器件在各種工作條件下均能維持高精度，AD8421內部集成了多組偏置電路和溫度補償網絡。通過對關鍵元件的溫度補償設計，器件能夠在溫度波動較大的環境中保持較低的漂移和穩定的工作狀態。

5. 電源管理電路
   AD8421的電源管理部分采用了低壓差穩壓技術，確保在電源波動時依然能夠提供穩定的供電，同時降低了器件在功耗和熱量控制上的負擔。合理的電源管理設計使得器件在低電壓工作模式下也能保持高精度放大性能。

四、低噪聲設計與噪聲性能分析

噪聲性能是儀表放大器的重要指標，直接影響到整個系統的信噪比和測量精度。AD8421以3?nV/√Hz的低噪聲密度脫穎而出，其低噪聲設計主要體現在以下幾個方面：

1. 輸入級噪聲抑制技術
   在設計輸入級電路時，AD8421采用了低噪聲晶體管和精密匹配技術，確保輸入信號在進入放大電路前盡可能保持原有特性。輸入級的低噪聲設計能夠有效降低白噪聲和1/f噪聲的影響，使得器件在高頻和低頻區域均具有出色的噪聲表現。

2. 反饋電路優化
   反饋回路在增益調節過程中不僅調節信號幅度，同時也會對噪聲產生影響。AD8421在設計反饋網絡時采用了低噪聲電阻器和精密匹配元件，確保反饋過程中不會引入額外噪聲，同時對器件的頻率響應進行優化，實現了平穩的噪聲譜密度曲線。

3. 封裝與布局對噪聲的影響
   在實際應用中，封裝形式和PCB布局對器件的噪聲性能也有顯著影響。AD8421通常采用金屬封裝以降低外界電磁干擾，同時在PCB設計中建議使用屏蔽措施和低噪聲走線，以最大程度地抑制外部噪聲耦合。

4. 溫度與噪聲漂移
   噪聲不僅與電路設計有關，還受溫度變化的影響。AD8421內置溫度補償電路，能夠在不同溫度環境下保持較低的噪聲漂移。實驗表明，在-40℃到+85℃的溫度范圍內，AD8421的噪聲密度變化極小，充分滿足高精度測量的要求。

五、功耗控制與低功耗實現原理

低功耗是現代電子器件設計中必須考慮的重要因素，尤其是在便攜式和電池供電系統中，功耗的優化設計不僅能延長電池壽命，還能降低系統整體熱量。AD8421在低功耗設計上主要體現在以下幾個方面：

1. 優化的電路架構
   AD8421采用了內部多級放大結構，每一級均經過精心設計以實現最優的功耗與性能平衡。通過采用低功耗晶體管和高效電流鏡電路，器件在滿足高精度要求的同時大大降低了靜態功耗。

2. 動態功耗管理技術
   在一些應用場合中，器件可能并非需要始終全功率運行。AD8421設計中考慮了動態功耗管理，通過控制電流源的開啟與關閉，實現了在待機和工作狀態之間的平滑切換，從而進一步降低整體功耗。

3. 電源電壓優化
   低電壓供電是實現低功耗的另一有效手段。AD8421支持寬范圍的供電電壓，并在低電壓下依然能夠保持優異的放大性能。設計者可以根據實際應用需求，選擇合適的供電電壓以優化功耗，同時兼顧動態范圍和噪聲性能。

4. 溫升與散熱設計
   低功耗設計直接關系到器件的溫升問題。AD8421通過內部電源管理和低功耗電路設計，有效降低了在長時間工作下的熱量積累，從而減輕了外部散熱設計的負擔，并提高了系統的長期穩定性和可靠性。

六、增益、帶寬與頻率響應分析

儀表放大器的增益設置、帶寬控制以及頻率響應是設計電路時必須綜合考量的參數。AD8421在這幾個方面具有靈活性和優異性能，能夠滿足不同應用場合的需求。

1. 增益調節機制
   AD8421內部提供多檔增益設定，設計者可以根據實際信號幅度需求，通過外部元件設置合適的增益倍數。精密的增益調節機制不僅保證了信號放大的線性度，同時也避免了因增益過大引起的飽和失真現象。

2. 帶寬控制與穩定性設計
   帶寬是影響儀表放大器頻率響應的重要指標。AD8421在設計時兼顧了低噪聲與帶寬擴展，通過優化內部補償網絡，使得器件在高增益設置下依然能保持較寬的帶寬。同時，為防止高頻振蕩，器件內置多級補償電路確保整體工作穩定。

3. 頻率響應特性
   對于大部分精密測量系統來說，信號的頻率響應決定了儀器的動態性能。AD8421在低頻段表現出極低的噪聲和漂移，在高頻段則保持較平坦的響應曲線，確保了各個頻段信號都能被準確還原。實驗數據表明，該器件在幾百赫茲到數十千赫茲范圍內均能實現穩定放大。

4. 相位特性與延時分析
   在一些對相位要求較高的應用中，器件的相位特性和延時問題不容忽視。AD8421內部電路設計中考慮了相位補償，保證了信號傳輸過程中的相位線性度，從而避免了因相位失真引起的信號畸變，適合用于對動態響應有較高要求的場合。

七、共模抑制與直流偏置控制

共模抑制比是儀表放大器的重要指標，直接影響到其在復雜電磁環境下的抗干擾能力。AD8421通過一系列設計措施實現了卓越的共模抑制性能，同時在直流偏置和失調控制方面也具備顯著優勢。

1. 高共模抑制設計
   AD8421采用了差分輸入結構和精密匹配的內部網絡，使得器件在抑制共模信號干擾方面具有極高的能力。即使在存在較大共模電壓的情況下，器件依然能夠準確提取差分信號，從而保證了高信噪比和測量精度。

2. 內部直流偏置補償
   在實際應用中，直流偏置電壓和溫漂往往會對測量結果產生不可忽視的影響。AD8421內置精密直流偏置補償電路，通過自動校正技術有效消除了輸入端因失調而引起的誤差，確保長時間工作后的穩定性和準確性。

3. 失調電壓與溫漂特性
   失調電壓和溫漂是高精度放大器設計中的常見問題。AD8421在內部元件匹配上采用了嚴格工藝控制，確保器件在不同溫度下失調電壓極低，同時內置溫補電路進一步減小溫漂效應，使得在長期穩定運行時，輸出信號保持高精度。

八、實際應用案例及設計實例

AD8421憑借其優異的低噪聲、低功耗和高精度特性，在多個領域都有廣泛應用。下面介紹幾個典型應用案例以及設計實例，幫助工程師更好地理解和應用該器件。

1. 醫療儀器中的應用
   在醫療監測系統中，例如心電圖（ECG）、腦電圖（EEG）和生理信號采集系統中，信號幅度微弱且易受外界干擾。AD8421憑借其低噪聲和高共模抑制能力，可有效放大這些生理信號，保證信號的高保真?zhèn)鬏敽途_采集。設計過程中需要特別注意電源噪聲的抑制和屏蔽措施的實現，以確保器件能夠在多種復雜環境下穩定工作。

2. 工業傳感器與應變計測量
   在工業自動化和結構健康監測系統中，應變計、壓力傳感器和溫度傳感器等器件輸出的信號往往非常微弱，且環境干擾復雜。AD8421被廣泛用于此類信號調理中，通過高精度放大和低噪聲處理，使得微弱信號能夠被可靠地轉換為數字信號供后續處理。設計師需要根據實際傳感器特性調節增益和濾波電路，確保整個信號鏈路的精度和穩定性。

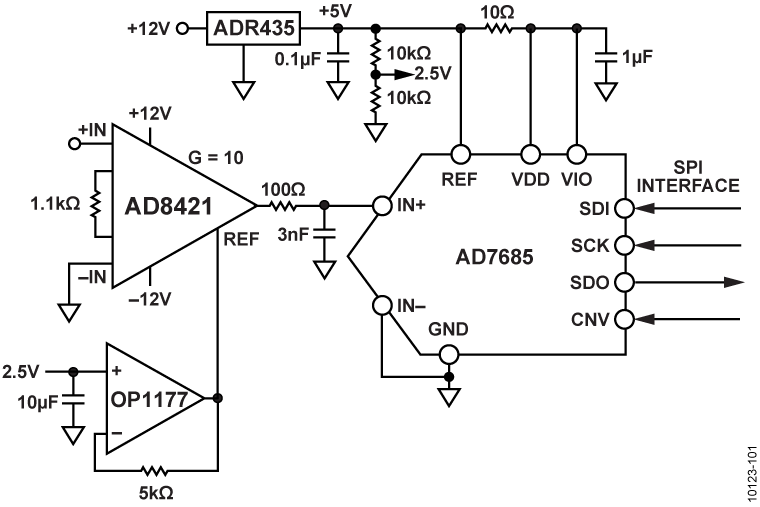

3. 高精度數據采集系統
   在科研儀器和精密數據采集系統中，高精度放大器是前端信號處理的重要環節。AD8421的超低噪聲密度和低失調特性，使其在數據采集系統中表現出色。典型設計包括利用AD8421對模擬信號進行預放大，再通過高精度模數轉換器（ADC）進行采集與處理，從而實現對實驗數據的精確測量與記錄。系統設計時要特別注意信號路徑的屏蔽和接地問題，避免因外部干擾而引入誤差。

4. 無線傳感網絡中的應用
   在分布式無線傳感網絡中，各傳感節點通常依靠低功耗設計以延長電池壽命。AD8421在此類系統中不僅負責信號放大，還通過其低功耗設計大大降低了整個節點的能耗。通過合理的電路設計和功耗管理策略，使得傳感節點在保持高精度數據采集的同時，具備長時間穩定工作的能力。

九、PCB設計與布局注意事項

在采用AD8421進行實際電路設計時，PCB板的布局與走線對器件性能具有直接影響。以下是設計師在PCB設計過程中需要特別注意的關鍵點：

1. 電源去耦與濾波設計
   為確保AD8421工作時的供電穩定性，必須在電源端設置適當?shù)娜ヱ铍娙莺蜑V波電路。通常建議在器件附近放置低等效串聯電感（ESL）和低等效串聯電阻（ESR）的電容器，形成局部濾波網絡，降低電源噪聲對器件的影響。

2. 信號走線與屏蔽措施
   在高速低噪聲設計中，信號走線應盡可能短、寬、直，避免不必要的環路面積。對于差分信號，建議采用成對走線和嚴格的匹配設計。同時，在設計過程中可考慮使用地平面和金屬屏蔽罩，防止外界電磁干擾耦合到敏感信號線上。

3. 接地設計與分層布局
   合理的接地設計對于儀表放大器性能至關重要。建議采用單點接地或星形接地技術，將模擬地與數字地進行分離，并在關鍵區域進行屏蔽，防止地回路噪聲對放大器的影響。多層板設計中，可考慮在中間層設置完整的電源和地平面，以提高整體EMI性能。

4. 熱設計與散熱考量
   盡管AD8421功耗較低，但在高密度設計和長時間工作條件下，熱管理依然十分重要。建議在PCB上預留散熱通道或采用熱過孔技術，確保器件工作時熱量能有效散發，從而保持器件性能的長期穩定。

十、仿真與測試方法

在實際應用前，對AD8421進行仿真和測試是必不可少的步驟。通過仿真工具可以驗證設計方案的可行性，同時在測試階段可檢測出潛在的設計缺陷和參數偏差，確保最終產品的高可靠性。

1. 電路仿真工具的選擇
   常用的仿真軟件包括SPICE、PSpice、LTspice等，通過建立AD8421的電路模型，可以模擬放大器的動態響應、頻率特性和噪聲性能。仿真過程中需要對增益、帶寬、共模抑制比等關鍵參數進行測試，并與器件數據手冊中的參數進行對比，以驗證設計的合理性。

2. 實驗測試平臺的搭建
   為了驗證仿真結果，設計者通常需要搭建實驗測試平臺，包括精密信號源、噪聲分析儀、示波器以及高精度模數轉換器。通過測試數據可以直觀地觀察AD8421在實際工作中的表現，并進行必要的參數校正和優化。

3. 溫漂與長期穩定性測試
   在實際應用中，溫漂和長期穩定性是衡量儀表放大器可靠性的關鍵指標。設計者需要在不同溫度環境下測試器件的輸出偏差和噪聲變化，確保在整個工作溫度范圍內，AD8421均能維持高精度和低漂移的性能。

4. 板級調試與優化方法
   在PCB板制作完成后，建議進行嚴格的板級調試工作。通過監測關鍵節點的電壓和信號波形，分析可能存在的干擾和噪聲源，進而通過調整走線、增加濾波或改善接地設計來不斷優化電路性能。

十一、評價板和參考設計說明

為了幫助工程師快速了解和應用AD8421，Analog Devices公司通常會提供一系列評價板和參考設計。評價板不僅集成了AD8421的關鍵功能模塊，還針對典型應用場景進行了優化設計，提供了詳盡的應用指南和調試建議。

1. 評價板的主要功能模塊
   一塊典型的AD8421評價板通常包括差分信號輸入模塊、增益調節電路、輸出緩沖電路以及電源管理模塊。通過這些模塊的集成，評價板能夠直觀展示器件在低噪聲、高精度放大方面的優勢，并為設計者提供參考電路。

2. 參考設計中的關鍵參數調節
   在參考設計中，廠商通常會針對不同應用提供多種增益設置方案，以及相應的電源濾波和接地設計建議。設計者可根據實際需求，參考這些方案進行電路設計和優化，縮短開發周期并降低設計風險。

3. 使用評價板進行實驗驗證
   通過對評價板進行實驗驗證，設計者不僅可以直觀了解AD8421的工作特性，還能積累豐富的設計經驗。評價板測試數據常常被作為后續產品開發的基礎，確保最終產品在大規模生產中能夠保持一致性和高穩定性。

十二、與其他儀表放大器的比較

在當前儀表放大器市場上，除了AD8421之外，還有眾多性能優異的產品。通過與其他產品的對比分析，可以更直觀地理解AD8421的優勢與適用場景。

1. 噪聲性能比較
   AD8421的3?nV/√Hz低噪聲密度在同類產品中處于領先水平，其出色的噪聲抑制能力使得在低幅信號測量中能夠有效避免噪聲干擾。與一些普通儀表放大器相比，AD8421在高精度醫療和科研領域表現更為優異。

2. 功耗與效率
   在功耗方面，AD8421的低功耗設計使其在便攜式設備和電池供電系統中具有明顯優勢。相比于一些需要額外散熱設計的放大器，AD8421不僅降低了能耗，還簡化了電路板的散熱方案。

3. 溫漂與長期穩定性
   通過精密的溫漂補償設計，AD8421在長期運行過程中保持了較高的穩定性。與一些溫漂較大的器件相比，其在惡劣環境下依然能夠提供可靠的測量數據，確保了系統的整體精度。

4. 性價比分析
   盡管AD8421在一些指標上處于行業領先，但其價格相對合理，具備良好的性價比。對于需要高精度、低噪聲且低功耗設計的應用場景，AD8421無疑是一個非常理想的選擇。

十三、設計應用中的常見問題與解決方案

在實際應用中，設計者可能會遇到一些問題，例如噪聲干擾、溫漂過大、電源穩定性不足等。以下針對常見問題提出一些解決方案與設計建議：

1. 噪聲干擾的來源及抑制方法
   噪聲干擾主要來源于電源噪聲、外部電磁干擾以及內部電路本身的熱噪聲。建議在設計過程中，增加適當?shù)碾娫慈ヱ铍娙?、使用屏蔽罩以及選擇低噪聲元件，同時采用差分信號傳輸以最大程度地降低噪聲影響。

2. 溫漂過大問題的優化措施
   針對溫漂問題，可以通過優化電路的溫度補償設計和選擇低溫漂元件來改善。同時在設計時應盡量縮短信號路徑，避免因環境溫度變化引起的信號失真。

3. 電源波動導致的不穩定現象
   電源波動可能會引起信號放大器的失調和噪聲增加。建議采用穩壓電源、濾波電路以及電源隔離技術，確保AD8421在各種工況下均能獲得穩定供電。

4. PCB布局中的寄生效應問題
   PCB布局不合理容易引入寄生電容和寄生電感，影響器件的頻率響應。設計時應采用合理的層間布局、短而粗的走線以及適當?shù)慕拥夭呗?，減少寄生參數對信號的干擾。

十四、未來發展趨勢與技術前瞻

隨著物聯網、人工智能以及5G通信的快速發展，對高精度低功耗儀表放大器的需求日益增加。AD8421作為當前市場上表現出色的器件之一，其設計理念和技術指標為未來器件的發展指明了方向。

1. 低功耗與高精度的不斷追求
   未來，隨著材料工藝和集成電路技術的不斷進步，儀表放大器在降低功耗的同時將進一步提高放大精度和信噪比。AD8421在低功耗設計上的成功經驗將為后續產品提供重要借鑒。

2. 集成化與模塊化設計趨勢
   越來越多的設計方案趨向于將多個功能模塊集成到單一芯片上，以減少系統復雜度和體積。未來的儀表放大器可能會集成更多的自校準、溫度補償和自動調節功能，實現高度模塊化的設計方案。

3. 數字化控制與智能調節
   隨著數字信號處理技術的發展，儀表放大器將逐步實現數字化控制與自適應調節。通過與數字控制系統的結合，可以實時監測器件狀態，自動調整增益、偏置等參數，從而實現更高的測量精度和更低的能耗。

4. 新型材料與工藝技術的應用
   未來，新型半導體材料和先進工藝技術將為儀表放大器帶來更高的性能提升。低溫漂、高穩定性以及超低噪聲的新一代器件將不斷涌現，推動高精度測量領域的發展。

十五、總結與展望

本文詳細介紹了AD8421低功耗儀表放大器的各項關鍵技術指標與設計原理。通過對其低噪聲、低功耗、高共模抑制以及溫漂補償?shù)燃夹g(shù)特性的深入解析，可以看出AD8421在高精度信號放大領域具有不可替代的優勢。無論是在醫療儀器、工業傳感、科研數據采集，還是在無線傳感網絡等應用場景中，AD8421都能憑借其卓越的性能和靈活的設計方案，實現微弱信號的高保真?zhèn)鬏敗?/span>

展望未來，隨著技術的不斷進步，儀表放大器將不斷向著更低功耗、更高精度和更智能化方向發展。AD8421所體現的先進設計理念和出色性能，無疑為未來新型儀表放大器的研發提供了寶貴的經驗和技術參考。工程師們可以通過結合先進仿真工具、嚴格的PCB設計和精密測試，進一步挖掘器件潛力，設計出滿足各類高精度測量需求的創新產品。

總體而言，AD8421不僅在技術指標上達到了高水平，更在實際應用中展現了優異的性能。通過本文的詳細介紹，希望能夠幫助廣大設計者在實際電路設計與系統開發過程中，充分利用AD8421的優勢，提高整體測量系統的精度與可靠性，實現從理論到實踐的完美轉化。

參考文獻與資料來源

本文內容部分參考了Analog Devices公司官方數據手冊、相關技術論文以及國內外多個學術論壇上關于儀表放大器設計的討論。設計過程中，作者查閱了大量技術資料，并結合個人工程經驗進行總結歸納，力求提供一份內容詳實、邏輯嚴謹?shù)膮⒖假Y料。

在實際應用中，建議設計者查閱最新版本的器件數據手冊和應用指南，及時了解器件的更新與改進情況。同時，可以參考國內外相關學術期刊和技術論壇中的討論，獲得更多實際應用中的優化經驗和解決方案。

結束語

AD8421低功耗儀表放大器以其卓越的低噪聲性能、穩定的溫漂控制和高共模抑制能力，成為高精度信號放大應用中的重要選擇。通過本文從基礎理論、內部結構、噪聲與功耗分析，到實際應用案例、PCB設計技巧及未來發展趨勢的詳細探討，相信讀者對AD8421有了更全面的認識和理解。未來，隨著更多新技術和新工藝的應用，高性能儀表放大器將在更多領域展現出無限潛力，為測量技術和信號處理的發展帶來更多機遇。
