隨著無線技術的不斷發展，基于UWB（超寬帶）和IMU（慣性測量單元）的指向性遙控器在智能控制系統中得到越來越廣泛的應用。指向性遙控器主要依賴于用戶的動作或方向，通過高精度的定位和慣性測量，能實現更精確的控制與交互。本設計方案基于UWB和IMU技術，旨在為用戶提供更加高效、便捷且精準的遙控體驗。

設計目標

本設計的主要目標是通過UWB和IMU的結合，設計一款高精度、低延遲、穩定性強的指向性遙控器。遙控器不僅可以用于傳統的家電控制，還能夠在智能設備的控制中發揮作用，特別是在智能家居、機器人控制等領域。設計過程中將重點考慮傳輸穩定性、定位精度、功耗控制等多個因素。

系統框架

本設計的系統框架包括UWB無線通信模塊、IMU慣性測量模塊、處理單元、用戶交互界面等幾個關鍵部分。每個部分都需要選擇合適的元器件，保證系統的穩定性和性能。

1. UWB無線通信模塊

UWB技術具有高帶寬、低功耗和高精度的特點，非常適合用于定位和數據傳輸。在指向性遙控器中，UWB模塊的作用是提供精確的位置定位服務，并實現與目標設備的數據通信。

優選元器件：**

• Decawave DW1000

• 作用： DW1000是一款高精度UWB無線通信芯片，廣泛應用于定位系統中。其支持較高的數據傳輸速率，并且在10米內的定位精度可達到厘米級。

• 選擇原因： DW1000具備較高的抗干擾能力，能夠有效應對密集信號環境下的穩定性問題。此外，支持低功耗模式，有利于延長遙控器的使用時間。

• 功能： 提供UWB定位功能，實現遙控器與接收設備之間的無線數據傳輸。通過精準的測距技術，DW1000能夠獲取遙控器與目標設備之間的距離，進而實現位置感知。

2. IMU慣性測量單元

IMU模塊用于檢測遙控器的姿態與運動方向，結合UWB定位信息，能夠?qū)崿F(xiàn)指向性控制的精度提升。通過IMU傳感器的加速度計和陀螺儀模塊，遙控器能夠?qū)崟r捕捉用戶的運動軌跡與角度變化。

優選元器件：

• Bosch BNO055

• 作用： BNO055是一款集成了加速度計、陀螺儀和磁力計的6軸傳感器。通過這些傳感器數據，能夠精確測量遙控器的角度變化、轉動和運動方向。

• 選擇原因： BNO055具備較高的精度和較低的功耗，能夠快速響應外部變化。其集成化設計減少了元器件數量，簡化了電路設計。

• 功能： 提供遙控器的姿態與運動方向數據，結合UWB定位信息，為遙控器提供精準的指向性控制。

3. 處理單元

處理單元是遙控器的大腦，負責接收UWB模塊和IMU模塊的數據，并進行綜合處理，最終控制遙控器的動作輸出。處理單元需要具備較強的計算能力和高效的運算速度。

優選元器件：

• STM32F4系列微控制器

• 作用： STM32F4系列微控制器是一款基于ARM Cortex-M4內核的高性能單片機，具有強大的處理能力和豐富的外設接口。

• 選擇原因： STM32F4系列具有出色的實時處理能力，能夠快速處理來自UWB和IMU的傳感器數據，并進行快速響應。此外，其低功耗設計適合長時間使用的便攜設備。

• 功能： 處理來自UWB和IMU的數據，實現遙控器的方向控制與定位功能。支持無線通信、傳感器數據處理、顯示控制等多種任務。

4. 電源管理模塊

遙控器需要通過電池提供持續的工作動力，因此，電源管理模塊在設計中起到了至關重要的作用。電源模塊需要具備低功耗、高效能和穩定性強的特點。

優選元器件：

• Texas Instruments TPS7A02

• 作用： TPS7A02是一款超低噪聲LDO線性穩壓器，能夠提供穩定的電源輸出，并有效抑制電源噪聲。

• 選擇原因： 其超低功耗和高精度的電壓調節特性非常適合用于對功耗和噪聲有嚴格要求的無線設備。

• 功能： 提供穩定的電壓輸出，確保遙控器在長時間工作過程中始終保持穩定的電力供應。

5. 用戶交互模塊

為了提高用戶體驗，遙控器需要配備一定的用戶交互界面。常見的交互方式包括按鈕、觸摸屏、LED指示燈等。

優選元器件：

• Tactile Switch (例如Omron B3F-1020)

• 作用： 該按鈕開關用于接收用戶輸入的操作命令。

• 選擇原因： 按鈕具有較強的穩定性，且響應速度快，適合用于遙控器中的頻繁操作。

• 功能： 提供物理輸入，作為用戶與遙控器交互的主要方式。

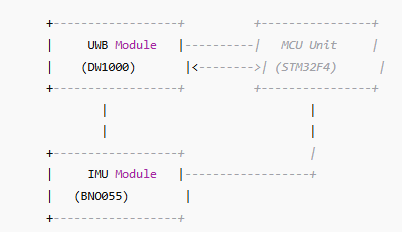

電路框圖設計

以下為指向性遙控器的電路框圖示意，展示了各個模塊之間的連接與數據流向。

6. 通信與定位精度

在基于UWB的定位系統中，精度和穩定性是關鍵。UWB具有獨特的優勢，尤其是在短距離和高精度定位中。與其他無線技術（如Wi-Fi、藍牙等）相比，UWB能夠提供更高的分辨率和抗干擾能力。因此，UWB的通信模塊，如Decawave DW1000，能夠確保遙控器與目標設備之間的精確距離測量。

此外，為了提高系統的定位精度，我們需要對UWB信號進行適當?shù)奶幚砼c優化。系統可以通過在不同角度、不同距離下進行多次定位校準，以進一步提高精度。例如，在設計時，我們可以考慮將多個UWB標簽布置在遙控器所在的工作區域內，這樣不僅可以提高定位的精確性，還能確保在復雜環境中定位信號的穩定。

7. 慣性測量單元（IMU）的優化

IMU模塊在遙控器設計中的作用不可忽視，尤其是在進行方向控制時。Bosch BNO055 IMU模塊的精度和穩定性直接影響到遙控器的響應速度與準確性。通過IMU傳感器的數據，遙控器可以實時感知運動方向與轉動角度，從而精確執行用戶的指令。

然而，IMU模塊也存在一定的誤差積累，特別是在長時間使用過程中。因此，在設計時，必須考慮到IMU數據的校準和修正。常見的方法包括通過定期校準和與UWB數據結合來進行誤差補償。通過這種方式，可以有效降低陀螺儀和加速度計的漂移誤差，提高遙控器的準確性。

8. 無線通信技術的挑戰與解決方案

盡管UWB在精準定位和數據傳輸方面具有明顯優勢，但在實際應用中，無線信號的干擾仍然是設計中的一大挑戰。在繁雜的無線環境下，信號衰減和反射可能導致系統性能下降。為了解決這個問題，可以采取以下幾種策略：

• 多路徑反射補償： 在復雜環境中，UWB信號可能發生多次反射，影響定位精度。通過增加更多的接收器和標簽，可以實現更強的多路徑反射補償。

• 抗干擾算法： 通過改進通信協議和設計更高效的信號處理算法，可以有效減少無線信號受到的干擾。例如，采用時分多址（TDMA）或頻分多址（FDMA）技術來確保信號的穩定傳輸。

• 低功耗設計： 在無線通信中，低功耗是設計的另一個重要考慮點。通過UWB模塊的低功耗工作模式和合適的睡眠策略，可以減少遙控器的電池消耗，提高其使用壽命。

9. 數據傳輸與處理

數據傳輸?shù)乃俣群吞幚硇蕦b控器的實時性能至關重要。STM32F4系列微控制器能夠提供高速處理能力，支持復雜的算法運算，如UWB定位數據和IMU傳感器數據的融合處理。為了實現更高效的數據傳輸，可以考慮采用高速SPI或UART接口與UWB模塊進行通信，以確保數據的快速傳輸和處理。

此外，STM32F4微控制器的多核和浮點運算單元能夠加速傳感器數據的融合算法。通過將UWB和IMU的位置信息進行融合，可以實時計算遙控器的位置和方向，從而提供更加精準的指向控制。

10. 功耗管理

遙控器作為便攜式設備，必須考慮功耗管理。長時間的使用需要高效的電池管理系統。為此，我們選擇了Texas Instruments TPS7A02 LDO線性穩壓器，以提供穩定的電壓輸出，并有效降低功耗。此外，遙控器還可以采用智能睡眠模式，只有在用戶操作時才激活主要模塊（如UWB和IMU），其他時間保持低功耗待機狀態。

通過合理的電源管理策略，不僅可以延長電池使用時間，還能確保系統在長時間工作過程中保持穩定性和響應速度。

11. 遙控器的用戶體驗設計

用戶體驗是指向性遙控器設計中不可忽視的一個方面。遙控器應當具備簡單直觀的操作界面，以方便用戶快速上手。因此，我們可以采用觸摸按鈕、物理按鈕或其他交互方式，使得遙控器的操作更加靈活。

此外，為了提高用戶交互的直觀性，可以在遙控器上加入LED指示燈或小型顯示屏。LED指示燈可以通過不同的顏色或閃爍模式來顯示遙控器的工作狀態，例如：正常工作、待機或低電量提醒等。這些設計不僅增加了產品的可操作性，也提高了用戶的整體體驗。

12. 遠程調試與更新功能

在開發過程中，遠程調試和固件更新也是一個重要的功能。通過設計OTA（空中下載）功能，可以使遙控器在使用過程中無需人工干預即可進行固件升級。這為遙控器的長期維護和功能擴展提供了可能。

實現OTA功能的一個關鍵技術是無線數據傳輸?shù)陌踩院涂煽啃?。在設計時，我們需要對UWB模塊的通信協議進行加密和驗證，確保固件下載的過程中不會受到外部惡意攻擊或干擾。

13. 系統集成與實際應用

在實際應用中，遙控器的設計不僅要考慮單一模塊的性能，還要考慮整體系統的協調性。例如，當遙控器處于復雜的環境中，UWB的定位信號可能受到干擾，IMU數據的誤差也可能影響精確度。此時，系統需要實時調整算法，進行多傳感器融合，以確保遙控器的可靠性和精確性。

基于UWB和IMU的指向性遙控器廣泛應用于智能家居、機器人控制、增強現實（AR）等多個領域。在智能家居中，用戶可以通過遙控器輕松控制電視、燈光、窗簾等設備；在機器人控制中，遙控器可以精確操控機器人的運動方向和速度；在AR應用中，遙控器能夠通過位置與角度傳感器，實現更加精準的交互操作。

14. 系統調試與校準

在設計基于UWB和IMU的指向性遙控器時，系統的調試與校準是確保其穩定性與高精度運行的關鍵環節。系統調試不僅涉及硬件的連接和信號的調試，還需要確保各個傳感器（尤其是UWB和IMU模塊）之間的良好協調。以下是幾項調試與校準過程的關鍵點：

1. UWB模塊的調試與優化

UWB模塊如Decawave DW1000在實際使用中可能會受到環境因素的影響，例如反射、衍射和吸收等。因此，調試時需要關注以下幾個方面：

• 信號強度與距離的關系： 在不同的物理環境下，UWB信號的衰減與距離之間的關系可能會發生變化。為了確保信號的穩定性，可以通過反復測試不同距離和不同環境下的信號強度，并根據實驗數據優化UWB模塊的工作參數。

• 定位算法的精度校準： UWB定位精度依賴于定位算法的精度。常見的定位算法包括基于時間差的定位（TDOA）和基于到達時間的定位（TOA）。在調試過程中，需要測試這些算法的有效性，并確保定位精度滿足系統要求。使用多個UWB接收器或標簽進一步提高定位精度是一個可行的方案。

2. IMU模塊的校準與誤差補償

IMU模塊的校準是實現高精度遙控器操作的關鍵。常見的誤差來源包括加速度計與陀螺儀的零偏、噪聲以及溫度變化對傳感器的影響。因此，校準工作通常包括：

• 靜態與動態校準： 在靜態校準中，IMU傳感器會記錄加速度計和陀螺儀在靜止?fàn)顟B(tài)下的輸出信號，這些數據用于估算零偏。動態校準則是通過對IMU模塊施加已知運動（如旋轉和加速）來校準其動態響應。

• 融合算法的優化： IMU數據的準確性會隨著時間積累而出現偏差，因此需要使用適當?shù)膫鞲衅魅诤纤惴ǎㄈ缈柭鼮V波器或互補濾波器）來實時修正IMU數據的誤差。UWB與IMU的融合可以顯著提高遙控器方向控制的準確性和穩定性。

15. 人機交互與界面設計

指向性遙控器的用戶體驗不僅取決于其功能和精度，還與人機交互界面的設計密切相關。為確保用戶能夠輕松操作遙控器，界面設計需要考慮以下幾個方面：

1. 輸入方式的選擇

遙控器的輸入方式直接影響用戶的操作便利性。常見的輸入方式包括：

• 物理按鈕： 物理按鈕簡單直觀，能夠提供明確的觸覺反饋。遙控器可以配備少量的按鈕，用于基本的操作控制，例如開關、模式切換等。

• 觸摸屏： 如果遙控器功能較為復雜，配備觸摸屏可以提供更多的交互選項。觸摸屏能夠通過圖形化界面展示遙控器的狀態和控制選項，提高操作的靈活性和便捷性。

• 語音控制： 在一些高級應用場景中，語音控制成為一種新興的輸入方式。通過集成語音識別模塊，遙控器可以響應用戶的語音命令，從而實現更自然的交互。

2. 反饋機制的設計

良好的反饋機制能夠提高遙控器的操作體驗。當用戶完成某個操作時，遙控器應能夠給予即時的反饋。例如：

• LED指示燈： 通過不同顏色或閃爍頻率的LED指示燈，遙控器可以向用戶顯示當前的工作狀態，如連接狀態、電池電量、操作確認等。

• 震動反饋： 為了增強用戶的操作體驗，遙控器還可以通過震動反饋告知用戶操作成功或失敗，或者提醒用戶進入特定的工作模式。

3. 顯示界面的優化

對于配備屏幕的遙控器，顯示界面的設計至關重要。界面設計應簡潔直觀，避免過多復雜的操作選項。主要顯示信息可以包括遙控器的工作狀態、連接設備的信息、以及當前的控制模式等。

16. 環境適應性與外殼設計

遙控器作為一款便攜式設備，其環境適應性和外殼設計對其長期使用至關重要。遙控器的外殼不僅要保護內部電路，還需要具備防水、防塵、抗沖擊等功能。以下是設計時需要注意的幾個方面：

1. 防水與防塵設計

遙控器可能會在多種環境下使用，例如室外、廚房或浴室等潮濕環境。因此，防水防塵的設計至關重要。采用IP65或更高等級的防護外殼，可以確保遙控器在較為嚴苛的環境下仍然能穩定運行。

2. 人體工程學設計

遙控器的外形應符合人體工程學設計，使其握持舒適，避免長時間使用時對手部造成不適。遙控器的尺寸和按鍵布局應根據用戶的使用習慣進行優化。

3. 抗干擾設計

遙控器內部的電路應有良好的抗干擾設計，以確保其在復雜的電磁環境下仍然能穩定工作?？梢酝ㄟ^合理布線、選擇適當?shù)钠帘尾牧弦约霸O(shè)計合適的濾波電路來實現。

17. 系統安全性

安全性在遙控器設計中不容忽視。由于遙控器通常涉及到與其他智能設備的無線連接，其通信數據可能面臨被竊聽或篡改的風險。因此，設計時需要考慮以下安全措施：

1. 無線通信加密

為了保護遙控器和目標設備之間的通信安全，應對UWB模塊的傳輸數據進行加密。常見的加密方法包括AES（高級加密標準）等對稱加密算法，確保數據在傳輸過程中不被截取或篡改。

2. 身份認證機制

為了防止惡意設備通過偽造信號干擾遙控器的控制功能，可以采用身份認證機制。通過加密的密鑰交換和身份驗證，確保只有授權設備才能與遙控器進行通信。

3. 固件安全

固件是遙控器的核心軟件部分，因此固件的安全性非常重要。通過數字簽名、固件加密等方式，能夠防止惡意軟件對遙控器固件的篡改。每次固件更新時，都需要確保固件來源的可信度，并通過認證機制驗證固件的完整性。

18. 未來發展方向

隨著技術的不斷進步，基于UWB和IMU的指向性遙控器將在多個領域得到更廣泛的應用。未來的發展方向包括：

• 增強現實（AR）與虛擬現實（VR）應用： 通過結合UWB和IMU，遙控器可以在AR/VR設備中實現更加自然的交互方式，提升用戶的沉浸感和互動體驗。

• AI集成與智能學習： 通過集成AI算法，遙控器可以實現智能學習功能，根據用戶的使用習慣自動調整操作方式，從而提高操作的便捷性。

• 更低功耗與更高精度： 未來的遙控器將進一步降低功耗，并通過改進定位算法和傳感器技術提供更高精度的定位和控制能力。

總結

基于UWB和IMU的指向性遙控器設計方案通過結合超寬帶定位技術和慣性測量技術，為遙控器帶來了前所未有的精確度和便捷性。通過優化傳感器、算法、電源管理及用戶體驗設計，遙控器不僅能夠?qū)崿F(xiàn)精準的指向控制，還能提供良好的操作體驗。未來隨著技術的不斷發展，指向性遙控器將在更多領域中得到廣泛應用，尤其是在智能家居、機器人控制及增強現實等高科技領域。
