一、引言

　　隨著汽車智能化和自動駕駛技術的迅速發展，ADAS（高級駕駛輔助系統）與防撞系統在提升車輛安全性、改善交通效率方面發揮著舉足輕重的作用。毫米波雷達作為ADAS和防撞系統中的關鍵傳感器，因其具有全天候、全天時、抗干擾能力強以及探測距離遠等優點，正日益成為實現精確目標檢測、距離測量和速度計算的核心部件。本文將詳細闡述毫米波雷達在ADAS防撞系統中的方案設計，從系統整體架構、信號處理流程到各個關鍵元器件的優選理由、器件功能解析等方面展開論述，并附上詳細電路框圖，以期為相關工程師提供參考和借鑒。

　　二、毫米波雷達基本原理

　　毫米波雷達工作在毫米波頻段（通常在76GHz到81GHz之間），其基本原理是利用發射天線將高頻電磁波射向目標，通過目標反射回來的回波信號，經過接收天線捕捉，利用時延、頻移等參數計算出目標的距離、速度和方位。系統主要包含以下幾個步驟：

　　發射調制信號：發射模塊產生線性調頻或脈沖調制的毫米波信號。

　　信號傳播：發射信號穿過空氣傳播，遇到目標后產生回波。

　　接收回波：接收模塊捕捉回波信號，并進行混頻、低噪聲放大等處理。

　　信號處理：經過模數轉換后，數字信號進入信號處理模塊，采用FFT、CFAR（恒虛警檢測）等算法對目標信息進行提取。

　　數據輸出：處理后的數據傳遞至主控系統，用于實時決策和安全報警。

　　毫米波雷達技術不僅能夠?qū)崿F(xiàn)對前方車輛、行人及障礙物的精確檢測，還具備較強的抗雨、霧、雪等惡劣氣候能力，是實現全時段、全方位車輛環境感知的重要技術手段。

　　三、系統架構與整體方案設計

　　整個ADAS防撞系統中，毫米波雷達模塊作為前端傳感器，與其他傳感器（如攝像頭、激光雷達）形成多傳感器融合體系，從而實現冗余互補、精度互檢。整個系統主要分為以下幾個子系統：

　　射頻前端模塊：包括功率放大器、低噪聲放大器、混頻器、濾波器及振蕩器，負責毫米波信號的發射和接收。

　　數字信號處理模塊：采用高速ADC采集混頻后的中頻信號，并通過數字信號處理器（DSP）或現場可編程門陣列（FPGA）進行數據處理。

　　主控單元：通過高性能微控制器（MCU）或車載級處理器對傳感器數據進行融合處理，輸出決策信號給制動系統、轉向控制系統。

　　通信與接口模塊：采用CAN、以太網等車載通信協議，實現與整車其他系統的數據交互和指令傳遞。

　　電源管理模塊：提供穩定的低噪聲直流電源，確保整個雷達模塊在惡劣環境下正常工作。

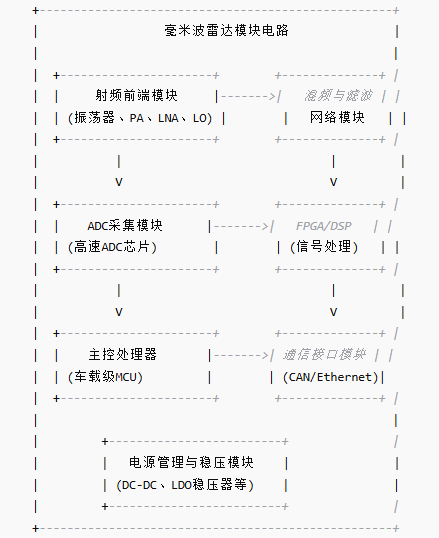

　　整體系統結構圖如下面的電路框圖所示：

　　上述框圖展示了毫米波雷達系統在ADAS防撞中的基本結構，各模塊之間的信號傳遞流程清晰明了。下面將對各個模塊的詳細設計進行逐一解析。

　　四、關鍵元器件選型與技術細節

　　在毫米波雷達方案中，各個元器件的優選對整體性能至關重要。本文從射頻前端、信號處理、功率供給以及通信接口四個方面詳細說明各優選元器件的型號、作用、選擇理由及功能解析。

　　4.1 射頻前端模塊

　　射頻前端模塊主要包括毫米波信號源、低噪聲放大器（LNA）、功率放大器（PA）、混頻器、局部振蕩器（LO）以及濾波器等元器件。下面列出部分關鍵元器件的優選方案：

　　4.1.1 毫米波信號源及振蕩器

　　優選型號：Analog Devices ADF4356、Texas Instruments ADF4159

　　作用：提供穩定的高頻振蕩信號，經過調頻或脈沖調制后形成毫米波信號。

　　選擇理由：這些器件具有低相位噪聲、高頻率穩定性，支持寬頻帶頻率合成，便于實現毫米波段信號的精確控制。

　　功能解析：通過PLL鎖相環技術，實現頻率合成與調制，確保雷達發射信號在整個工作周期內保持高穩定性和低失真。

　　4.1.2 低噪聲放大器（LNA）

　　優選型號：Infineon BGT24系列、Skyworks SKY77654-21

　　作用：在接收信號中起到低噪聲放大作用，提高接收靈敏度。

　　選擇理由：低噪聲系數、寬帶放大能力和高增益特性，是保證毫米波雷達在遠距離、弱信號下依然能夠準確捕獲回波的關鍵。

　　功能解析：LNA能夠放大微弱的回波信號，同時保持信號噪聲比（SNR）最優化，為后續的混頻和數字信號處理提供高質量輸入信號。

　　4.1.3 功率放大器（PA）

　　優選型號：Qorvo TQP3M9039、Mini-Circuits ZHL-4240

　　作用：將低功率的毫米波信號放大到足夠的功率水平，以保證信號能量足以穿透遠距離目標。

　　選擇理由：這些PA具備高線性度、高輸出功率和寬頻帶性能，適用于毫米波信號的放大。

　　功能解析：PA對信號進行放大，同時在保持信號波形不失真的前提下，確保輸出信號功率足夠高，從而保證檢測距離和分辨率。

　　4.1.4 混頻器

　　優選型號：Hittite HMC525LP3CE、Analog Devices HMC337

　　作用：用于將接收到的高頻毫米波信號與局部振蕩器信號混頻，得到中頻信號進行后續處理。

　　選擇理由：混頻器具有低轉換損耗、寬工作頻率以及高隔離度特點，是毫米波信號中頻轉換的理想選擇。

　　功能解析：混頻器將射頻信號轉換為中頻信號，既降低了信號處理的頻率要求，也便于數字信號處理模塊進行高效采樣和運算。

　　4.1.5 濾波器

　　優選型號：Murata 高頻濾波器、AVX定制微波濾波器

　　作用：濾除不必要的雜散信號和噪聲，保證信號頻譜純凈。

　　選擇理由：高精度微波濾波器具有窄帶選擇性和低插入損耗，在毫米波頻段依然能夠保持優異性能。

　　功能解析：濾波器能夠有效抑制系統中的外部干擾信號和內部非理想雜散，從而提高雷達系統的抗干擾能力及信號檢測準確性。

　　4.2 數字信號處理模塊

　　數字信號處理模塊主要承擔著采集、轉換、處理和分析從射頻前端傳來的信號，其核心元器件包括高速模數轉換器（ADC）、信號處理器（DSP/FPGA）以及存儲模塊。

　　4.2.1 高速模數轉換器（ADC）

　　優選型號：Texas Instruments ADC12DJ3200、Analog Devices AD9208

　　作用：將混頻器輸出的模擬中頻信號轉換為數字信號，便于后續處理。

　　選擇理由：這些ADC具有高采樣率、高分辨率及寬帶寬，能夠滿足毫米波雷達中頻信號高速采樣的需求。

　　功能解析：高速ADC不僅保證了數據采樣的實時性和精度，同時在系統中提供足夠的動態范圍，確保后續數字信號處理能夠提取出微弱目標的有效信息。

　　4.2.2 信號處理器（DSP/FPGA）

　　優選型號：Xilinx Zynq UltraScale+系列、Texas Instruments TMS320C6678

　　作用：對ADC采集到的數字信號進行高速傅里葉變換（FFT）、CFAR目標檢測、速度估計以及目標分類。

　　選擇理由：FPGA和DSP具有高度并行計算能力和靈活的編程性，可以實現復雜的實時信號處理算法，并滿足汽車電子對實時性和可靠性的高要求。

　　功能解析：信號處理器在雷達系統中主要承擔目標檢測、干擾抑制和數據融合等任務，直接影響系統的檢測速度和精度。其靈活的算法編程和高速計算能力，使得系統能夠在瞬時變化的環境中快速響應。

　　4.2.3 存儲與緩存模塊

　　優選型號：Micron LPDDR4、Samsung eMMC

　　作用：用于存儲處理后的雷達數據以及系統運行過程中產生的臨時數據。

　　選擇理由：高速存儲器具有大容量、低延遲和高數據吞吐能力，能夠保證大量數據在處理過程中的高速緩存需求。

　　功能解析：存儲模塊不僅保障數據存儲的穩定性，還為系統的后續分析和數據記錄提供了可靠的數據支撐。

　　4.3 主控單元與通信接口

　　主控單元作為整個ADAS防撞系統的核心控制部分，其主要任務是對來自毫米波雷達的數據進行綜合處理、決策分析，并與整車其他子系統實現互聯互通。

　　4.3.1 主控處理器

　　優選型號：NXP i.MX系列、Renesas R-Car系列

　　作用：對來自各傳感器（包括毫米波雷達）的數據進行融合處理和安全決策，輸出控制信號。

　　選擇理由：這些車載級處理器具有高性能、低功耗和豐富的外設接口，適合在復雜的車載環境中進行實時數據處理。

　　功能解析：主控單元內集成了多個子模塊，包括信號預處理、數據融合、決策算法及故障自診斷模塊，確保系統在各種復雜工況下均能做出及時、準確的響應。

　　4.3.2 通信接口模塊

　　優選型號：Microchip MCP2551（CAN收發器）、TI DP83TC811（以太網PHY）

　　作用：實現車載網絡通信，將雷達檢測數據與整車控制系統進行數據交互。

　　選擇理由：這些通信模塊經過車載應用認證，具有高抗干擾性和穩定性，能夠滿足高速數據傳輸需求。

　　功能解析：通信接口模塊不僅支持CAN總線、以太網等多種通信協議，還提供必要的電氣隔離保護措施，有效防止外部電磁干擾對系統的影響。

　　4.4 電源管理模塊

　　在高精密電子系統中，穩定的電源供應是確保整體性能的重要保障。毫米波雷達系統對電源的要求包括低噪聲、寬動態范圍和高穩定性。

　　4.4.1 DC-DC轉換器

　　優選型號：Texas Instruments TPS54618、Linear Technology LT8610

　　作用：將車載電源（12V或48V）轉換為各模塊所需的低電壓直流電，并提供高精度、低紋波輸出。

　　選擇理由：這些DC-DC轉換器具備高轉換效率、寬輸入電壓范圍和低輸出噪聲，滿足高敏感射頻前端和高速ADC對供電質量的苛刻要求。

　　功能解析：電源模塊通過多級穩壓和濾波設計，既為高頻射頻模塊提供穩定電壓，也確保數字信號處理模塊在高速運算時不受電源噪聲干擾，從而提高整體系統的抗干擾能力和穩定性。

　　4.4.2 低噪聲線性穩壓器

　　優選型號：Analog Devices LT3042、Texas Instruments TPS7A4700

　　作用：為射頻模塊和信號處理模塊提供超低噪聲電源，防止電源噪聲引入系統誤差。

　　選擇理由：這些器件擁有極低的輸出噪聲和高PSRR（電源抑制比），是毫米波雷達等高精度模塊供電的理想選擇。

　　功能解析：在電源管理中，線性穩壓器常與開關穩壓器組合使用，通過前級開關穩壓實現高效率轉換，后級線性穩壓提供最終的低噪聲電壓輸出，確保各模塊在極端工況下均能獲得穩定電源支持。

　　五、系統軟件與信號處理算法

　　毫米波雷達系統不僅在硬件上需要高精度的設計，其軟件部分也同樣關鍵。系統軟件包括嵌入式固件、信號處理算法和數據融合算法等模塊，主要任務為實現目標檢測、跟蹤與分類，并輸出報警信息或輔助決策數據。

　　5.1 嵌入式固件設計

　　在主控單元上運行的嵌入式固件需實現以下功能：

　　初始化各外設模塊，建立系統時鐘、中斷機制與接口通信。

　　調用高速ADC數據采集，并對采集數據進行預處理，如數字濾波和幅值均衡。

　　調度信號處理算法，完成FFT變換、峰值檢測以及CFAR檢測，實現對目標距離、速度和角度的實時計算。

　　結合多傳感器數據，利用卡爾曼濾波或深度學習算法進行目標跟蹤與分類，進一步提高檢測精度。

　　根據檢測結果生成報警信號，并通過CAN或以太網接口發送至車輛控制中心，驅動制動、轉向等系統執行防撞動作。

　　5.2 信號處理算法

　　毫米波雷達信號處理算法主要包括以下幾方面內容：

　　預處理階段：對采集數據進行去噪、窗函數加權及信號歸一化，降低環境干擾。

　　頻域處理階段：采用快速傅里葉變換（FFT）將時域信號轉換到頻域，提取回波信號的幅度與相位信息，從而計算目標距離。

　　目標檢測階段：利用CFAR算法對FFT結果進行恒虛警檢測，確定目標存在區域，并剔除虛警信息。

　　速度估計算法：利用多普勒頻移原理，通過對連續幀數據進行差分計算，估計目標相對于車輛的徑向速度。

　　數據融合與決策：結合其他傳感器數據（如攝像頭、激光雷達）利用數據融合技術（例如貝葉斯濾波、卡爾曼濾波或深度學習模型）進一步校正目標位置、速度和軌跡信息，并做出防撞決策。

　　5.3 軟件架構與平臺選擇

　　整個系統的軟件架構應具有模塊化、可擴展性和實時響應能力。主控單元可選用基于RTOS（實時操作系統）的嵌入式平臺，以保障任務調度的實時性與數據處理的高效性。同時，為了適應日益復雜的道路環境，系統還應具備在線升級、故障自診斷與容錯機制。

　　六、電路板設計與集成

　　在毫米波雷達系統的硬件集成中，電路板設計是確保信號完整性與電磁兼容性的核心環節。設計過程中應重點考慮以下幾個方面：

　　6.1 射頻電路布局

　　毫米波射頻信號對PCB板材、電磁干擾及元器件布局要求極高。設計時應采?。?/span>

　　使用低介電常數的基板材料，減少信號衰減；

　　射頻模塊與數字模塊分區布置，并設置充分的電磁隔離屏障；

　　合理設計信號走線，避免不必要的彎曲和過長走線，減少信號反射和串?dāng)_。

　　6.2 多層PCB設計

　　為了實現高密度元器件集成與多信號層隔離，多層PCB設計必不可少。常見方案包括：

　　外層布置高頻射頻模塊，內層設置接地層和電源層；

　　在ADC和數字信號處理模塊周圍設置專用的屏蔽層，減少數字電路對射頻信號的干擾；

　　使用內嵌式濾波器和匹配網絡，確保信號傳輸質量。

　　6.3 整體電路集成框圖

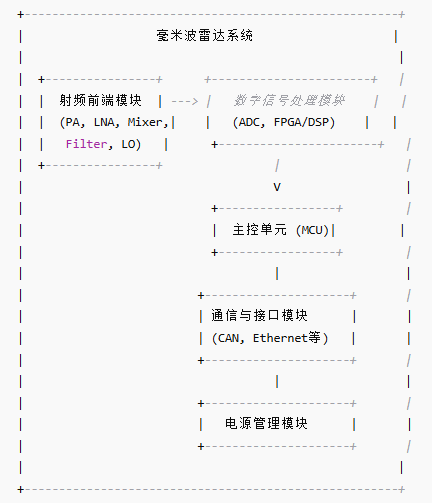

　　基于前述各模塊元器件的選型，整車毫米波雷達系統的電路集成框圖可以進一步細化，具體示意圖如下：

　　上述電路框圖詳細描述了毫米波雷達系統各模塊的連接關系和信號流動路徑，從射頻前端的信號發射與接收，到ADC采集，再到數字信號處理及主控通信，直至電源模塊提供穩定供電，充分體現了系統設計的嚴密性和層次性。

　　七、系統調試與驗證

　　在完成硬件設計和軟件開發后，系統調試與驗證工作至關重要。整個調試過程可分為以下幾個階段：

　　7.1 單模塊調試

　　每個模塊在系統集成前均需單獨調試，主要包括：

　　射頻模塊調試：驗證振蕩器、功率放大器、低噪聲放大器、混頻器及濾波器的性能，確保信號鏈路中增益、噪聲系數及線性度符合設計要求。

　　數字模塊調試：對高速ADC、FPGA/DSP板卡進行測試，驗證采樣精度、數據處理速度和算法實現的正確性。

　　電源模塊調試：對DC-DC轉換器和線性穩壓器進行測試，確保輸出電壓穩定、噪聲低且具備足夠負載能力。

　　7.2 系統級聯合調試

　　在各模塊單獨調試通過后，進行系統級聯合調試，包括：

　　信號鏈路整體性能驗證：在實際環境中發射毫米波信號，接收并處理回波，驗證目標檢測的距離、速度和角度測量精度。

　　多傳感器數據融合測試：與攝像頭、激光雷達等其他傳感器數據進行融合比對，評估數據融合算法的魯棒性和準確性。

　　環境適應性測試：在不同氣候、光照及復雜交通環境下測試系統穩定性與實時性，確保在極端條件下依然能正常工作。

　　7.3 故障診斷與容錯設計

　　在系統調試過程中，應重點關注以下幾個方面：

　　故障檢測：通過自診斷模塊及時發現射頻鏈路中可能存在的故障，如元器件老化、信號失真或溫度異常。

　　容錯設計：在關鍵模塊之間設計冗余電路和防護機制，如過壓、過流保護和電磁干擾屏蔽，確保單點故障不影響整體系統功能。

　　軟件自恢復機制：在數據處理過程中設置錯誤檢測與重傳機制，確保數據通信鏈路的魯棒性和實時性。

　　八、實際應用與前景展望

　　基于上述毫米波雷達方案設計，ADAS和防撞系統不僅能夠?qū)崿F(xiàn)對前方障礙物的精準檢測，還能在復雜路況中通過多傳感器融合實現更高層次的智能決策。未來，隨著毫米波雷達技術不斷成熟以及集成電路工藝的不斷提升，系統在成本、體積、功耗方面將進一步優化，為自動駕駛和智慧交通提供更可靠的安全保障。

　　8.1 應用場景

　　毫米波雷達在ADAS系統中的應用涵蓋高速巡航、自動緊急制動、盲區監測、行人保護等多種場景。特別是在城市擁堵環境和高速公路行駛中，毫米波雷達通過實時目標檢測和多參數數據融合，為駕駛員提供及時預警和防碰撞決策，有效降低交通事故發生率。

　　8.2 技術發展趨勢

　　隨著人工智能、邊緣計算以及5G通信技術的發展，毫米波雷達系統正朝著更高分辨率、更低功耗和更智能化的方向發展。未來系統中將更多采用自學習算法和深度神經網絡，對目標進行分類與識別，實現全自動防撞系統。此外，毫米波雷達與其他傳感器（如激光雷達、攝像頭）的深度融合，將進一步提升整體環境感知能力，為全自動駕駛鋪平道路。

　　8.3 挑戰與對策

　　在毫米波雷達系統的發展過程中，依然存在一些技術挑戰，如：

　　高頻信號處理中的干擾抑制和信號穩定性問題；

　　多傳感器數據融合中不同數據源之間的時間同步和校準問題；

　　系統在極端氣候條件下的穩定性和可靠性。

　　為此，工程師們需在電路設計、算法優化和系統集成上不斷探索，通過硬件抗干擾設計、軟件容錯機制以及智能數據融合技術，提升整個系統的魯棒性和可靠性。

　　九、總結

　　本文詳細介紹了ADAS和防撞系統中毫米波雷達方案的整體設計思路及實現細節。首先，從毫米波雷達的基本工作原理出發，闡述了如何利用高頻信號實現目標檢測與距離測量；隨后，對系統的整體架構進行了分析，詳細說明了射頻前端、數字信號處理、主控單元、通信接口及電源管理各個子模塊的組成和功能；接著，圍繞關鍵元器件的優選，列舉了各型號元器件的詳細參數、作用及選擇理由；此外，還結合實際工程需求給出了詳細的電路框圖示意，并針對系統調試、故障診斷以及未來發展趨勢做出了全面分析。

　　通過對毫米波雷達系統各模塊的精細設計和優化，整車ADAS防撞系統能夠在不同工況下實現高精度目標探測、快速響應和安全決策，從而為駕駛員提供更全面、可靠的安全保障。未來，隨著新材料、新工藝以及先進算法的不斷引入，毫米波雷達技術必將推動車載智能安全系統邁向更高水平，為自動駕駛與智慧交通創造更為廣闊的前景。

　　附錄：主要元器件參數匯總

　　振蕩器與信號源

　　型號：ADF4356 / ADF4159

　　參數：低相位噪聲、寬頻帶合成、支持多種調制方式

　　應用：實現毫米波信號的高精度頻率控制與調制

　　低噪聲放大器（LNA）

　　型號：BGT24系列 / SKY77654-21

　　參數：噪聲系數低、增益高、寬帶工作

　　應用：放大微弱回波信號，保證系統靈敏度

　　功率放大器（PA）

　　型號：TQP3M9039 / ZHL-4240

　　參數：高線性度、高輸出功率、低失真

　　應用：提高毫米波信號發射功率，延長檢測距離

　　混頻器

　　型號：HMC525LP3CE / HMC337

　　參數：低轉換損耗、高隔離度、寬頻帶

　　應用：實現射頻信號向中頻信號的轉換

　　濾波器

　　型號：Murata高頻濾波器 / AVX微波濾波器

　　參數：窄帶選擇性、低插入損耗

　　應用：濾除雜散信號與噪聲，保證信號純凈

　　高速模數轉換器（ADC）

　　型號：ADC12DJ3200 / AD9208

　　參數：采樣率高、分辨率高、寬動態范圍

　　應用：實現高速模擬信號數字化，為后續處理提供數據支撐

　　信號處理器（FPGA/DSP）

　　型號：Xilinx Zynq UltraScale+ / TMS320C6678

　　參數：高并行計算能力、實時處理

　　應用：實現FFT、CFAR、目標跟蹤與數據融合算法

　　主控單元

　　型號：NXP i.MX系列 / Renesas R-Car系列

　　參數：車載級高性能處理器、豐富接口

　　應用：實現系統整體控制、數據融合與決策支持

　　通信接口

　　型號：MCP2551（CAN）、DP83TC811（以太網PHY）

　　參數：高抗干擾性、穩定數據傳輸

　　應用：車載總線通信，保證數據交換穩定性

　　電源管理模塊

　　型號：TPS54618 / LT8610（DC-DC），LT3042 / TPS7A4700（低噪聲LDO）

　　參數：高轉換效率、低輸出噪聲

　　應用：為射頻、數字及主控模塊提供穩定、低噪聲供電

　　結束語

　　本文全面論述了ADAS防撞系統中毫米波雷達方案的設計與實現，從理論原理到元器件選型、從電路設計到系統調試，均提供了詳細的技術細節和選型依據。通過對各關鍵環節的深入分析，可以看出毫米波雷達技術在車載安全系統中的巨大優勢及應用潛力。未來，隨著相關技術的不斷演進和工藝的進一步提升，毫米波雷達必將在自動駕駛和智能交通領域發揮更加重要的作用，為實現更安全、更高效的出行環境奠定堅實基礎。
