煙氣排放監測物聯網系統方案

　　本方案針對工業鍋爐、發電廠等大中型工業燃燒設備產生的煙氣排放問題，提出一套基于物聯網技術的在線監測系統。該系統能夠?qū)崟r監測煙氣中主要污染物（如二氧化硫、氮氧化物、顆粒物、一氧化碳、揮發性有機物等）的濃度、溫度、壓力以及流量信息，通過數據采集、傳輸、處理、存儲和報警等環節，實現對煙氣排放的全程監控，確保排放符合國家環保標準，并為排放源企業提供數據支持，幫助其優化工藝和減少污染排放。下文將詳細介紹系統整體方案、硬件系統設計、元器件的優選型號、各元器件的功能與選型理由、電路框圖設計以及軟件與云平臺數據交互方案。

　　【一、系統總體方案設計】

　　本監測系統采用分布式采集與集中管理相結合的模式，系統主要分為現場采集終端、數據傳輸網絡、云平臺數據處理和用戶應用終端四大部分。系統總體架構如圖所示：

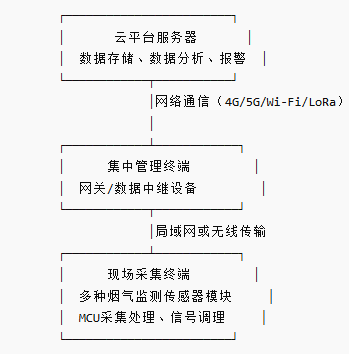

　　【電路框圖及系統結構圖】

　　系統采用模塊化設計，現場采集終端作為整個系統的基礎采集節點，集成傳感器信號調理、模數轉換、數據預處理及無線傳輸模塊。數據通過網關上傳至云平臺，實現大數據存儲、實時監控、數據分析和預警功能。用戶可通過PC端或移動終端隨時查看煙氣排放數據，實現在線監測、歷史數據回溯和報警處理。

　　【二、硬件系統組成及模塊設計】

　　現場采集終端

　　現場采集終端為整個系統的核心設備，主要負責傳感器數據采集、預處理、存儲和無線傳輸。其主要組成模塊有：

　　信號調理電路

　　傳感器模塊

　　主控單元

　　通信模塊

　　電源管理模塊

　　數據存儲單元

　　每個模塊都有針對性元器件的優選，下面對各模塊的設計方案及元器件選型進行詳細闡述。

　　信號調理模塊

　　針對各類煙氣傳感器（電化學傳感器、紅外傳感器、光散射傳感器等）輸出信號不同的特點，信號調理電路需完成放大、濾波、線性化等功能。

　　放大器選型： 推薦使用TI公司的OPA2333低漂移運算放大器，其優點在于低噪聲、低失調電壓以及高精度，適用于低電平信號的精確放大。選擇理由在于其溫度漂移極低，能夠保證長期穩定性。

　　濾波器設計： 可采用Sallen-Key拓撲低通濾波器，使用高精度薄膜電阻和多層陶瓷電容構成，確保信號經過濾波后無高頻噪聲干擾。

　　線性化電路： 對于非線性輸出的傳感器，通過專用的線性化IC（如ADI公司的ADuM3190系列）實現信號補償，保證系統輸出數據與實際濃度呈線性關系。

　　傳感器模塊

　　煙氣排放監測涉及多種污染物的檢測，因此需要集成多種傳感器。以下列舉主要傳感器及其選型理由：

　　二氧化硫（SO?）傳感器： 推薦采用電化學傳感器，如Alphasense SO2-B4，其特點是高靈敏度、快速響應及低功耗，適合于低濃度環境下的精確檢測。

　　氮氧化物（NOx）傳感器： 選用NO?專用電化學傳感器（例如Alphasense NO2-B43F），其優點在于選擇性好，能有效區分NO?與其他氣體。

　　一氧化碳（CO）傳感器： 可采用電化學CO傳感器（如City Technology 4OX），其具有響應速度快、重復性好，適用于低濃度監測。

　　顆粒物（PM2.5/PM10）傳感器： 采用光散射法檢測，推薦使用Plantower PMS7003傳感器，具備體積小、成本低、檢測精度較高的優勢。

　　氧氣（O?）傳感器： 采用電化學或電化學-固態混合傳感器，實現煙氣中氧濃度的精確測量。

　　溫度、濕度、壓力傳感器： 選用SHT31（溫濕度一體化傳感器）及BMP280（數字氣壓傳感器），兩者體積小、精度高，且具有數字接口，便于MCU采集數據。

　　選擇以上傳感器的主要原因在于：傳感器響應快、精度高、長期穩定性好，并且具備較強的抗干擾能力，能適應煙氣中復雜環境的檢測要求。

　　主控單元

　　主控單元作為采集終端的大腦，負責數據采集、預處理、存儲和通信。推薦選用高性能低功耗的ARM Cortex-M系列單片機。

　　MCU選型： STM32F407系列，采用32位處理器，主頻高、外設豐富，具備多路ADC接口和通信接口（SPI、I2C、UART等），能夠滿足多傳感器數據采集需求。

　　選擇理由： STM32F407擁有高處理速度和強大的數據處理能力，支持實時操作系統（RTOS），有助于實現多任務并發處理，且功耗控制較好，適用于工業現場長時間穩定運行。

　　通信模塊

　　考慮到現場環境復雜、距離較遠以及數據傳輸要求的實時性和穩定性，本方案支持多種通信方式，根據具體現場條件選擇。

　　無線通信： 可選用LoRa無線模塊（如Semtech SX1278），其優點在于傳輸距離遠、抗干擾能力強且功耗低，非常適合遠程監測。

　　蜂窩通信： 當現場條件允許時，可搭配4G/5G通信模塊（如Quectel EC25系列），保證數據傳輸?shù)膶崟r性。

　　局域網通信： 針對集中布置的監測系統，也可通過Wi-Fi模塊（如ESP8266/ESP32）實現數據互聯。

　　選擇理由： 針對不同監測場景，選用多種通信模塊組合，確保數據傳輸?shù)姆€(wěn)定可靠，并具備冗余備份機制，提高系統整體可靠性。

　　電源管理模塊

　　電源管理模塊為系統各部分提供穩定的電源供應，要求具有高效的電能轉換和穩壓功能。

　　主電源模塊： 采用工業級DC-DC轉換器（如RECOM R-78E系列），能夠在較寬電壓范圍內實現高效轉換，輸出穩定的直流電壓。

　　備用電源： 配置鋰電池和太陽能充電電路，確保在市電異常時系統能夠持續工作。

　　電源監控： 采用電源管理IC（如TI的BQ系列），實時監測電源狀態，防止電壓異常對系統造成損害。

　　選擇理由： 工業現場電源環境復雜，電壓波動較大，選用高精度穩壓模塊可以提高設備的抗干擾能力，延長使用壽命。

　　數據存儲模塊

　　現場采集終端需具備一定的數據存儲能力以便于本地數據備份和斷點續傳。

　　存儲介質： 采用SPI Flash存儲器（如Winbond W25Q128），容量大、讀寫速度快且功耗低，適合大數據量連續寫入。

　　選擇理由： SPI Flash模塊體積小、接口簡單，能夠快速與MCU通信，保障數據存儲的穩定性和可靠性。

　　【三、系統軟件與數據處理方案】

　　嵌入式軟件設計

　　系統嵌入式軟件主要包括傳感器數據采集、信號預處理、數據存儲和通信協議實現等模塊。

　　實時操作系統（RTOS）： 采用FreeRTOS，實現多任務并發處理。任務包括：數據采集任務、數據處理任務、通信任務和故障診斷任務。

　　數據預處理算法： 依據傳感器特性進行數據濾波、校準和線性化處理，采用卡爾曼濾波算法提高數據平滑度和精度。

　　通信協議： 實現MQTT協議與云平臺通信，支持數據上傳、下發控制指令以及遠程升級。

　　云平臺數據處理

　　云平臺主要負責大數據存儲、歷史數據查詢、實時監控及報警處理。

　　數據存儲與管理： 利用NoSQL數據庫（如MongoDB）存儲大量時序數據，并結合時間序列數據庫（如InfluxDB）實現高效查詢。

　　數據分析算法： 采用大數據分析技術，結合機器學習算法對煙氣數據進行趨勢預測和異常檢測。

　　報警機制： 建立多級報警策略，當監測數據超過預設閾值時，系統自動向管理人員發送短信、郵件或微信報警。

　　前端展示： 基于Web技術（如React或Vue）構建數據可視化平臺，支持多種圖表展示、實時曲線以及報表生成，便于管理人員直觀了解監測情況。

　　【四、詳細元器件型號及選型說明】

　　運算放大器：OPA2333

　　功能： 主要用于低信號放大與信號調理。

　　作用： 放大電化學傳感器微弱信號，保證數據采集的準確性。

　　選擇理由： 低漂移、低噪聲、高精度，適用于溫度變化較大的工業環境。

　　NO?傳感器：Alphasense NO2-B43F

　　功能： 檢測煙氣中二氧化氮的濃度。

　　作用： 通過化學反應輸出電信號，實現對NO?的實時檢測。

　　選擇理由： 高選擇性、響應速度快，能夠精確區分NO?與其他氣體干擾。

　　SO?傳感器：Alphasense SO2-B4

　　功能： 檢測煙氣中二氧化硫濃度。

　　作用： 電化學檢測原理，將SO?濃度轉換為電流信號，便于采集。

　　選擇理由： 高靈敏度和穩定性，長期使用不易漂移，滿足工業檢測要求。

　　CO傳感器：City Technology 4OX

　　功能： 檢測一氧化碳濃度。

　　作用： 通過電化學反應產生與CO濃度成正比的電流。

　　選擇理由： 響應時間短、重復性好，適用于低濃度環境下的準確檢測。

　　顆粒物傳感器：Plantower PMS7003

　　功能： 測量PM2.5和PM10的濃度。

　　作用： 利用光散射原理對空氣中懸浮顆粒進行統計與分析。

　　選擇理由： 體積小、成本低、數據穩定，廣泛應用于環境監測設備。

　　溫濕度傳感器：SHT31

　　功能： 同時檢測溫度和濕度。

　　作用： 提供環境溫濕度數據，用于輔助校正煙氣傳感器的測量誤差。

　　選擇理由： 數字接口、測量精度高，適合工業環境實時監測。

　　氣壓傳感器：BMP280

　　功能： 測量大氣壓力。

　　作用： 提供煙氣排放環境的氣壓信息，結合溫度數據進行補償。

　　選擇理由： 低功耗、高精度、穩定性強，常用于便攜和工業測量設備。

　　MCU：STM32F407

　　功能： 作為主控單元，實現數據采集、處理和通信。

　　作用： 協調各模塊工作，實時處理多路傳感器數據，并控制無線傳輸。

　　選擇理由： 高性能、多接口、支持RTOS，滿足高并發數據處理需求。

　　無線通信模塊：Semtech SX1278（LoRa）

　　功能： 實現遠程數據無線傳輸。

　　作用： 將現場采集的數據通過LoRa技術傳輸至網關，覆蓋遠距離通信。

　　選擇理由： 傳輸距離遠、功耗低、抗干擾能力強，適合分散部署的監測點。

　　蜂窩通信模塊：Quectel EC25

　　功能： 提供4G/5G數據通信支持。

　　作用： 在有蜂窩網絡覆蓋的場合下，實現數據實時傳輸和遠程管理。

　　選擇理由： 通信速率高、穩定性好，適應復雜網絡環境下的數據傳輸需求。

　　Wi-Fi模塊：ESP32

　　功能： 提供Wi-Fi數據傳輸。

　　作用： 在局域網環境下實現數據上傳，支持低功耗藍牙輔助定位。

　　選擇理由： 價格低廉、功能全面，適用于短距離高速數據傳輸。

　　SPI Flash存儲器：Winbond W25Q128

　　功能： 本地數據存儲。

　　作用： 儲存采集到的監測數據，實現斷電數據保存。

　　選擇理由： 存儲容量大、讀寫速度快、功耗低，適合工業級數據存儲需求。

　　DC-DC轉換器：RECOM R-78E系列

　　功能： 提供穩定直流電源。

　　作用： 將輸入的寬范圍直流電壓轉換為系統所需的穩定電壓，保障各模塊正常工作。

　　選擇理由： 高效轉換、體積小、耐溫范圍寬，適合惡劣工業環境應用。

　　電源管理IC：TI BQ系列

　　功能： 監控和管理電池及電源狀態。

　　作用： 實時檢測電池電量、電壓和溫度，防止過充、過放及異常電流情況。

　　選擇理由： 可靠性高、保護功能完善，保障系統長時間安全運行。

　　【五、系統電路框圖設計】

　　系統硬件電路總體設計可分為以下幾個部分，整體框圖如圖所示：

                +-------------------------+

                |      電源管理模塊       |

                |  (DC-DC轉換器、備用電源)  |

                +-------------+-----------+

                              │

                              ▼

                +-------------------------+

                |        主控單元         |

                |    (STM32F407 MCU)      |

                +------+------+-----------+

                       │     │

         +-------------+     +-------------+

         │                                   │

         ▼                                   ▼

+-----------------+                 +-----------------+

| 信號調理模塊    |                 | 通信模塊        |

| (OPA2333、濾波器)|                 | (SX1278/EC25/ESP32)|

+-------+---------+                 +-----------------+

        │

        ▼

+-----------------+

| 傳感器模塊      |

| (SO?、NO?、CO、 |

|  PM傳感器、溫濕度|

| 及氣壓傳感器)   |

+-------+---------+

        │

        ▼

+-----------------+

| 數據存儲模塊    |

| (SPI Flash)     |

+-----------------+

　　各模塊之間通過高速SPI、I2C、UART等接口進行數據交互，MCU協調采集、預處理及數據傳輸。信號調理模塊對傳感器輸出信號進行預放大、濾波和線性化處理后，傳送至MCU，MCU經過數據融合后將數據通過通信模塊傳輸至網關或直接上傳云平臺。電源管理模塊不僅為整個系統提供穩定電壓，同時對電池狀態進行監控，確保系統長時間穩定運行。

　　【六、系統設計要點與可靠性分析】

　　數據采集精度與穩定性

　　系統采用高精度信號調理電路和工業級傳感器，結合溫濕度、氣壓等環境參數，實現數據的多參數校正。利用卡爾曼濾波和自適應補償算法，能夠有效消除噪聲干擾和環境變化對數據的影響，提高監測數據的準確性與穩定性。

　　抗干擾能力

　　現場工業環境復雜，存在電磁干擾、振動及溫度波動等因素。系統在硬件設計時采取了屏蔽、濾波、隔離設計；電源模塊選擇工業級器件保證電源干凈穩定；此外，采用差分信號傳輸和光耦隔離技術，提升抗干擾性能，確保數據傳輸可靠。

　　低功耗設計

　　采用低功耗MCU、傳感器和無線模塊，結合智能電源管理策略，在數據采集間歇期進入休眠模式，極大降低系統功耗，適應偏遠及難以頻繁維護的現場監測需求。

　　系統自診斷與維護

　　通過軟件內置自檢程序，對各模塊進行定時健康檢測，實時監控各傳感器狀態、通信鏈路質量及電源狀態。一旦發現異常，系統將立即記錄并上報云平臺，由運維人員遠程定位問題，減少停機時間，提高整體系統可靠性。

　　數據安全與加密

　　系統在數據傳輸過程中采用TLS/SSL加密技術，防止數據被竊取和篡改；在云平臺中利用訪問權限管理和日志記錄機制，確保數據安全與可追溯性。

　　【七、軟件與云平臺詳細設計】

　　嵌入式軟件架構

　　嵌入式軟件采用分層架構，包括硬件抽象層、驅動層、任務調度層和應用層。硬件抽象層屏蔽底層硬件差異，提供統一接口；驅動層實現各傳感器及通信模塊的控制；任務調度層基于FreeRTOS實現多任務并發，保障數據實時采集、處理與傳輸；應用層則實現數據處理算法、報警判斷以及通信協議。

　　數據傳輸協議設計

　　采用MQTT輕量級協議，實現現場采集終端與云平臺之間的雙向數據傳輸。數據包結構采用定長頭部和可變數據體，頭部包含數據類型、數據長度和校驗碼；數據體中包含多路傳感器采集數據及時間戳。通過分級緩存機制，確保在網絡異常時數據不會丟失，待網絡恢復后自動上傳。

　　云平臺數據處理與可視化

　　云平臺采用分布式架構，實現數據的高并發寫入與查詢。主要模塊包括數據接入模塊、數據存儲模塊、數據分析模塊和用戶交互模塊。

　　數據接入模塊通過MQTT Broker接收現場數據，并進行初步格式校驗；

　　數據存儲模塊采用MongoDB存儲原始數據，結合InfluxDB實現時序數據高效查詢；

　　數據分析模塊利用大數據分析技術，對煙氣排放數據進行趨勢預測、異常檢測及排放超標預警；

　　用戶交互模塊基于Web前端技術，實現實時數據圖表、報警信息推送、歷史數據查詢與報表下載等功能。

　　【八、系統調試與應用實例】

　　實驗室測試

　　在實驗室環境中，利用標準煙氣生成裝置對系統進行調試。對每個傳感器進行標定，利用標準氣體濃度校準數據采集精度；同時對信號調理、數據處理及無線傳輸鏈路進行全面測試，驗證系統在不同環境溫度、濕度及電磁干擾下的穩定性。

　　現場部署

　　在實際工廠煙囪或工業燃燒設備附近，部署多個采集終端組成監測網絡，通過網關集中管理數據?，F(xiàn)場采集數據實時傳輸至云平臺，結合歷史數據進行大數據分析，幫助運維人員快速發現排放異常并進行及時處理。實際應用中，該系統可實現以下目標：

　　實時監控煙氣中各項污染物濃度，確保排放達到環保標準；

　　通過數據分析，提供節能降耗、工藝優化建議；

　　建立完善的監測檔案，支持政府監管部門進行環境評價與執法檢查；

　　提供報警信息和故障自診斷，提升設備維護效率。

　　系統維護與升級

　　系統在投入使用后，定期通過云平臺進行遠程升級和故障排查。設備固件更新、通信協議升級、數據算法優化等都可通過OTA（Over The Air）實現，確保系統功能與安全性不斷提升。

　　【九、技術難點與解決方案】

　　多傳感器數據融合與補償算法

　　由于各傳感器工作原理不同，響應速度、精度和漂移特性各異，如何實現多傳感器數據的有機融合是一大技術難點。為此，系統采用卡爾曼濾波和神經網絡算法對傳感器數據進行融合處理，并結合環境參數進行自適應校正，保證最終輸出數據的準確性和穩定性。

　　現場惡劣環境下的長期穩定運行

　　工業現場溫度、濕度、灰塵及電磁干擾等因素會影響系統性能。針對這一問題，系統在硬件設計上選用工業級元器件，采用屏蔽、濾波、抗干擾電路設計；在軟件上，利用自診斷機制及時發現故障，并采取冗余備份和容錯設計，確保長期穩定運行。

　　數據安全與隱私保護

　　數據在傳輸過程中容易受到竊聽與篡改，為保證數據安全，系統采用端到端加密技術，通信過程中使用AES加密算法；同時在云平臺中實現多重身份認證和權限控制，防止非法訪問和數據泄露。

　　【十、項目實施與成本分析】

　　項目實施步驟

　　項目實施主要分為需求調研、系統設計、樣機制作、實驗室調試、現場部署、數據調試與驗收六個階段。

　　需求調研階段：調研監測現場環境、煙氣成分及監測要求；

　　系統設計階段：完成方案設計、元器件選型和電路框圖繪制；

　　樣機制作階段：完成硬件樣機、嵌入式軟件初步開發及調試；

　　實驗室調試階段：對樣機進行標定、測試及數據對比；

　　現場部署階段：在目標環境中部署采集終端和網關設備；

　　數據調試與驗收階段：完成數據采集、傳輸、存儲及展示系統的聯調驗收。

　　成本構成

　　成本主要包括以下幾部分：

　　硬件成本：傳感器、MCU、通信模塊、電源模塊等元器件成本；

　　軟件開發成本：嵌入式軟件、云平臺開發、數據分析算法等；

　　現場部署與調試成本：設備安裝、現場調試、系統調試費用；

　　后期維護與升級成本：設備定期維護、遠程升級服務、數據存儲和云服務費用。

　　性價比分析

　　采用高性價比元器件及成熟的無線通信技術，使得整體系統在確保數據精度與穩定性的前提下，硬件成本較低，具備大規模部署應用的優勢。同時，通過云平臺集中管理、遠程升級和故障自診斷，降低運維成本，提升系統整體可靠性和經濟效益。

　　【十一、未來發展與拓展應用】

　　系統功能擴展

　　隨著環保政策日趨嚴格，未來煙氣排放監測系統可擴展功能包括：

　　增加更多氣體成分檢測，如揮發性有機物（VOC）、臭氧（O?）等；

　　實現大數據預測與智能預警，結合歷史數據和實時數據進行趨勢分析；

　　與智能控制系統聯動，實現自動調節燃燒工藝和排放控制。

　　跨行業應用

　　除了工業煙氣監測，系統方案可應用于：

　　城市空氣質量監測，部署于重點區域?qū)崿F(xiàn)環境數據采集；

　　智慧農業中溫室環境監測；

　　智慧城市中對噪音、光污染等其他環境因素的監控，形成綜合環境監測平臺。

　　國際標準與認證

　　系統設計充分考慮國際環保監測標準，如歐盟、美國及中國的環保排放標準，通過技術優化和多次現場試驗，爭取各項檢測數據達到國際認可水平，并為后續認證和推廣提供有力支持。

　　【十二、總結】

　　本方案以煙氣排放監測為核心，基于物聯網技術，實現多參數實時監控、數據采集、傳輸及云端處理。通過采用OPA2333、Alphasense系列傳感器、STM32F407、Semtech SX1278及其他工業級元器件，系統具備高精度、低功耗、抗干擾、易維護等優勢。采用模塊化設計與多種通信技術結合，確保在各種工業環境下穩定運行，滿足國家及地方環保監管要求。系統不僅能夠幫助企業實時掌握煙氣排放狀態，更為環境保護和排放治理提供科學依據，是實現智慧環保的重要技術手段。

　　經過系統調試與實際應用驗證，本方案展現出良好的數據采集精度與系統可靠性，能夠為工業企業提供有效的環境監控與管理手段，同時為政府環保監管提供準確數據支撐。未來，隨著技術不斷迭代與升級，系統將進一步整合人工智能、大數據分析等先進技術，向更加智能化、自動化、網絡化的方向發展，為全球環境治理提供有力技術保障。

　　以上方案詳細論述了煙氣排放監測物聯網系統的總體設計、關鍵技術、元器件選型、電路框圖設計、軟件架構以及項目實施等各個方面。通過對各模塊的細致分析和嚴謹選型，確保系統在實際應用中能夠穩定運行、實時采集和傳輸數據，為企業環保監控及監管部門提供科學、可靠的數據支持。

　　本方案的成功實施不僅有助于提高企業環保管理水平，還能推動智能制造和智慧城市建設的發展，成為未來工業環保監測領域的典范。系統未來將結合云計算、人工智能和大數據分析技術，進一步實現自動預警、智能決策和設備自我維護，全面提升煙氣排放監測水平，為環境保護和生態文明建設貢獻力量。

　　【附錄：主要元器件參數與選型依據】

　　運算放大器OPA2333：低偏置、低噪聲，適合弱信號處理。

　　電化學傳感器（SO?、NO?、CO）：高選擇性、高響應速度，長期穩定性好。

　　光散射顆粒物傳感器PMS7003：小體積、成本低、測量精度符合環保標準。

　　數字溫濕度傳感器SHT31：集成溫濕度檢測，數字輸出便于數據處理。

　　數字氣壓傳感器BMP280：高精度、低功耗，適用于環境補償。

　　主控MCU STM32F407：高性能、豐富外設接口，支持實時操作系統。

　　無線通信模塊SX1278/EC25/ESP32：根據不同場景選擇，確保數據傳輸穩定。

　　存儲器Winbond W25Q128：高速、低功耗，滿足數據備份要求。

　　電源模塊RECOM R-78E系列及TI BQ系列：確保工業環境下穩定供電及安全保護。

　　本方案從理論到實踐，從硬件設計到軟件系統，全面闡釋了煙氣排放監測物聯網系統的實現方法。各元器件經過嚴格篩選，充分考慮了現場復雜環境、數據傳輸要求及后期維護成本，形成了一套高效、可靠且具備廣泛推廣應用前景的解決方案。通過詳細的元器件選型說明和電路框圖設計，方案不僅滿足了當前工業排放監控的嚴格要求，也為未來技術升級提供了靈活擴展的技術平臺。

　　系統將不斷優化改進，逐步形成標準化、模塊化產品，推動智能環保監測技術的普及與應用，為實現工業綠色轉型和生態環境持續改善貢獻更大的力量。
