一、系統總體方案概述
智能配電運管系統主要針對現代配電網中的運行監控、數據采集、故障預警以及自動化調控等需求進行設計。該方案通過高性能數字控制器、智能傳感設備、通信網絡及現場操作終端，實現對變電站、開關站、配電網等各環節的實時監控與管理。其核心目標是提高配電系統的安全性、可靠性和運行效率，降低停電事故和意外風險，同時實現數據的遠程傳輸和集中管理。

本系統總體架構由以下幾部分組成：

1. 現場終端采集層：包括各類傳感器（電流、電壓、溫度、濕度等）、智能儀表、繼電保護裝置以及開關器件。

2. 邊緣控制層：采用高性能嵌入式微處理器或DSP控制單元，對現場采集的數據進行初步處理并完成本地決策。

3. 通信傳輸層：借助以太網、光纖、無線通信（如LTE、5G）等多種通信方式，實現現場與監控中心數據交換。

4. 數據中心與決策層：通過云計算平臺、大數據分析系統，對配電網絡整體運行狀態進行實時監控、遠程控制及智能預測維護。

系統優勢在于：

• 實時性與準確性：利用高速數據采集和處理，確保每個節點的信息及時傳回，實現全局調度。

• 高可靠性與冗余設計：采用雙機熱備、分布式冗余技術，提高系統容錯能力；

• 智能化調控：通過軟件大數據分析，實現故障預防、快速定位以及自動恢復。

二、關鍵元器件及其選型分析

智能配電運管系統涉及的元器件種類繁多，下文將對各功能模塊的元器件進行詳細說明，對每種元器件的型號、功能以及選型理由做出說明。

1. 微處理器與控制芯片

• 主控制單元：STM32F407
  型號說明：STM32F407是ST公司推出的高性能ARM Cortex-M4內核微控制器，主頻高達168MHz，具有大容量Flash和豐富的外設接口。
  器件作用：負責全局數據采集、實時計算、通信及控制指令處理，是整個系統的大腦。
  選型理由：具備高速處理能力和低功耗特性，同時其豐富的外圍接口（SPI、I2C、CAN、UART等）能夠滿足各類傳感器和通信模塊的需求，便于與其它模塊集成。
  功能描述：實現數據處理、故障檢測、預警發出、控制信號傳輸以及與上級系統的通信。

• 輔助處理單元：TI TMS320F28335
  型號說明：TMS320F28335為德州儀器推出的數字信號處理器（DSP），具有高精度控制能力。
  器件作用：主要用于實時控制、算法運算及電機驅動控制，在系統中實現對配電網故障的快速檢測與隔離。
  選型理由：DSP在信號處理和數學計算方面具有顯著優勢，能夠快速響應電網突發事件，保證系統穩定運行。
  功能描述：主要用于濾波、數據融合、故障波形捕捉及智能算法處理。

2. 電壓、電流及功率傳感器

• 數字電壓傳感器：LEM LA 55-P
  型號說明：LEM LA 55-P為高精度電壓傳感器，適用于高電壓環境下的監控，可提供穩定的信號輸出。
  器件作用：實時采集各個節點處的電壓值，確保傳感器能夠及時反映出電壓波動情況。
  選型理由：具有高準確度、寬量程和低噪聲特性，在惡劣環境下也能保持穩定性能。
  功能描述：把電壓信號轉換為標準電平信號供后續處理，同時通過內部濾波電路去除噪聲。

• 數字電流傳感器：LEM LA 25-NP
  型號說明：LEM LA 25-NP為一款高精度電流傳感器，適用于電流監控和保護。
  器件作用：實時監測電流變化，為故障預警、過載保護提供數據支撐。
  選型理由：具備響應速度快、測量精度高、寬量程等優點，適用于高動態范圍場景。
  功能描述：電流傳感器會對流經導體的電磁場進行感應，并將其轉換成比例電信號供控制單元處理。

• 功率因數與電能計量芯片：Analog Devices ADE7753
  型號說明：ADE7753是一款單相電能計量IC，集成了電壓、電流采樣放大器以及多種運算模塊。
  器件作用：實現對電能、電壓、電流、功率因數以及頻率等參數的精確測量。
  選型理由：擁有高精度、多功能集成的特點，降低了系統硬件復雜度，并且數據采樣頻率高，適合于實時監控。
  功能描述：內置高精度模數轉換器（ADC），進行電能累積、功率計算及電能統計，為配電系統的計量提供準確數據。

3. 通信模塊與網絡接口

• 工業級以太網模塊：LAN8720A
  型號說明：LAN8720A是一款低功耗、工業級以太網物理層收發器，支持IEEE802.3標準。
  器件作用：實現現場數據與中心控制系統之間的高速有線通信。
  選型理由：具備抗干擾、穩定性高以及功耗低的特點，適合工業環境下長時間穩定運行。
  功能描述：通過物理層實現數據幀傳輸，保證通信數據的完整性和及時性，并支持自適應雙工模式。

• 無線通信模塊：SIM7600CE
  型號說明：SIM7600CE為一款集成LTE無線通信模塊，支持4G網絡，具備GPS、GNSS定位功能。
  器件作用：解決偏遠地區或臨時突發故障時的無線數據傳輸，實現實時遠程監控。
  選型理由：采用成熟的通信協議、低延遲高帶寬、穩定性好，適合高速數據傳輸要求。
  功能描述：模塊內置多種通信協議，可實現數據加密傳輸，并支持遠程固件升級及故障自動恢復。

• 短距離通信模塊：Nordic nRF52840
  型號說明：nRF52840為一款支持藍牙5.0、Thread、ZigBee等多協議的SoC芯片，集成射頻及CPU。
  器件作用：在現場設備之間實現短距離無線通信，用于設備自組網絡或局部區域數據交換。
  選型理由：無線模塊支持多種協議，能夠適應復雜的無線環境，且低功耗和高穩定性使其成為智能配電系統理想方案。
  功能描述：支持藍牙低功耗通信、傳感器數據互聯等功能，進一步強化了現場設備的協同工作。

4. 繼電器與電力開關模塊

• 固態繼電器：Omron G3NA-D210B-AT
  型號說明：G3NA-D210B-AT是Omron推出的高性能固態繼電器，具備快速響應和長壽命開關特性。
  器件作用：用于接通或斷開配電系統中的電路，承擔重要的自動保護和重合閘控制任務。
  選型理由：相比傳統機械繼電器，固態繼電器無機械觸點磨損、響應速度更快、抗震性更好，適用于高頻切換場景。
  功能描述：內部采用光耦隔離技術，實現信號控制和電路開關的有效隔離，降低誤動作風險。

• 高壓開關器件：IGBT模塊（例如Infineon FF600R12KE3）
  型號說明：FF600R12KE3為一款高電壓、大電流的IGBT模塊，廣泛應用于電力電子變換系統。
  器件作用：主要用于配電網的大功率變換及保護控制電路中，發揮關鍵電力開關作用。
  選型理由：IGBT具有高開關速度、低飽和壓降低及抗干擾能力強的優點，能夠承受高壓大電流工作環境，保證系統的安全穩定運行。
  功能描述：通過快速導通與截止，實現電能的高效轉換，是實現電力電子調控的核心器件。

5. 電源管理與隔離模塊

• DC/DC電源模塊：Mean Well RS-15-24
  型號說明：RS-15-24是一款工業級AC/DC電源，可將市電轉換為穩定的直流電源輸出，輸出功率穩定。
  器件作用：為系統中各個模塊提供穩定的直流電壓，如5V、12V、24V等，確保系統長期穩定供電。
  選型理由：具有體積小、效率高、輸出穩定及多重保護功能，符合工業環境用電要求。
  功能描述：集成過載、短路及過溫保護功能，能夠在電壓波動時穩定輸出，確保下游電路安全工作。

• 光隔離器：Silicon Labs Si86xx系列
  型號說明：Si86xx系列光隔離器采用高速光耦技術，能夠?qū)崿F(xiàn)良好的電氣隔離效果。
  器件作用：用于隔離低壓控制電路與高壓電力控制回路，保證系統在干擾和高電壓環境中安全運行。
  選型理由：采用先進的光耦技術，信號傳輸速度快且耐受電磁干擾，提升了系統的安全性與抗干擾能力。
  功能描述：在高速數字信號的傳遞過程中，實現輸入輸出之間的光電隔離，有效防止高電壓沖擊對低電平信號的干擾。

6. 傳感器信號調理與數據采集模塊

• 儀表放大器：Texas Instruments INA219
  型號說明：INA219是一款集成電流檢測與電壓監測的高精度儀表放大器。
  器件作用：實現對傳感器輸出信號的放大、調理及模數轉換，確保數據在傳輸前達到足夠的精度。
  選型理由：具有高共模抑制比、低漂移特性，并自帶數字接口，便于快速數據傳輸與處理。
  功能描述：通過采樣電流和電壓數據，可實現精確的功率計算與狀態監控，為系統提供直觀的采樣數據。

• 多通道模數轉換器（ADC）：Analog Devices AD7606
  型號說明：AD7606為16位同步采樣ADC，可同時采集多個通道的模擬信號。
  器件作用：用于多個傳感器數據的同步采集，實時將模擬信號轉換為數字信號供控制器處理。
  選型理由：高速同步采樣、多通道數據輸入、抗干擾能力強，使得系統數據采集更為精確和可靠。
  功能描述：支持高頻采樣，并具備內建采樣保持電路和濾波功能，確保數據準確性。

三、電路框圖設計

在系統設計中，電路框圖對于整體結構的直觀理解具有重要意義。下面給出一個典型的智能配電運管系統電路框圖示例，框圖中展示了各模塊之間的連接關系：

【現場采集模塊】
┌─────────────────────────────┐
│ 電壓傳感器（LEM LA 55-P）           │
│         │                         │
│ 電流傳感器（LEM LA 25-NP）           │
└─────────────────────────────┘
│
▼
┌─────────────────────────────┐
│ 模擬信號調理及前置放大模塊         │
│ （儀表放大器 INA219 / 多通道 ADC AD7606）│
└─────────────────────────────┘
│
▼
┌─────────────────────────────┐
│ 主控制處理單元                  │
│ （STM32F407 / TMS320F28335）     │
└─────────────────────────────┘
│
▼
┌─────────────────────────────┐
│ 通信接口模塊                   │
│ ─ 有線（LAN8720A）               │
│ ─ 無線（SIM7600CE / nRF52840）     │
└─────────────────────────────┘
│
▼
【電源管理模塊】
┌─────────────────────────────┐
│ 電源轉換（Mean Well RS-15-24）      │
│ 光隔離器（Si86xx系列）             │
└─────────────────────────────┘

另外，對于大功率的控制及保護回路，可在主控制單元前端接入IGBT模塊（Infineon FF600R12KE3）及固態繼電器（Omron G3NA-D210B-AT），實現對高電壓、大電流回路的可靠切換與隔離控制。

四、軟件架構與通信協議

智能配電運管系統在軟件設計上需要兼顧實時性、穩定性和擴展性。軟件體系主要分為以下幾部分：

1. 底層驅動程序
   每個硬件外設都需要有相應的驅動程序，主要實現對ADC轉換、傳感器數據采集、通訊接口數據收發等功能。底層驅動程序采用C/C++語言編寫，充分利用RTOS（實時操作系統）實現并行任務調度。

2. 數據采集與預處理模塊
   為保證采樣數據的精度與時效性，該模塊需要實現多通道采集數據同步處理、濾波、數據融合及異常檢測。數據異常時通過中斷或告警信號及時反饋給上層程序。

3. 通信協議棧及數據傳輸
   為實現現場數據與監控中心的數據互聯，軟件中嵌入了TCP/IP協議棧和無線通信協議，同時支持MQTT、Modbus等多種工業協議。多種通信接口進行數據加密、校驗與重傳，確保數據傳輸?shù)目煽啃院桶踩浴?/span>

4. 上位機與遠程控制軟件
   系統采用基于云平臺的大數據中心，實現對各配電節點數據的集中管理、統計及分析，通過Web端、手機APP及大屏監控終端實現遠程監控與操作。相關功能包括：

• 實時數據監控

• 告警信息顯示與故障定位

• 歷史數據存儲及趨勢預測

• 系統運行狀態統計與報表生成

5. 安全性與冗余設計
   在軟件架構中考慮安全隔離和數據冗余，采用加密算法對敏感數據進行保護，同時實現雙機備份、分布式容錯設計，確保系統在突發故障時依舊能夠穩定運行。

五、系統功能實現

在系統實現過程中，各個模塊之間的協作起到了至關重要的作用，下面詳細闡述各功能模塊的實現過程：

1. 數據采集與監測模塊
   系統通過高精度傳感器采集電壓、電流及功率數據后，將模擬信號經前級調理后送入AD7606模塊。經過數據轉換，STM32F407對采集數據進行實時處理，利用內部DSP算法實現數據濾波與信號校正，確保數據精度在±0.5%以內。
   在此過程中，輔助芯片TI TMS320F28335對故障波形進行捕捉，一旦檢測到異常狀態，立即觸發預警機制，并調用IGBT模塊及固態繼電器實現電路切換，快速隔離故障區域，保護剩余系統安全工作。

2. 遠程監控與數據傳輸模塊
   通過LAN8720A模塊實現現場數據與控制中心之間的有線傳輸，保證在可靠網絡環境下實現數據高速傳輸；而在通信信號較差或偏遠地區，SIM7600CE及nRF52840模塊將發揮無線通信作用。
   軟件層面采用MQTT消息推送機制，將數據采集結果、告警信息等實時上傳到云平臺，大數據分析系統自動對數據進行監控與預警，并根據用戶設定的閾值觸發相應操作。

3. 電源監控與故障自恢復模塊
   電源管理模塊的Mean Well RS-15-24電源保證了各個處理單元的穩定工作，當電源出現異常時，通過內部監控模塊迅速切換至備用電源，同時向上位機發送故障告警。光隔離器Si86xx在防止高電壓干擾方面發揮了重要作用，保證了控制信號的穩定傳輸。
   故障自恢復機制由軟件主動完成，在檢測到系統故障時，啟動預設的重啟程序或切換到冗余系統，同時通過無線模塊通知運維人員介入解決。

4. 繼電保護與電力切換控制模塊
   系統在監測過程中，實時獲取到電網運行參數，一旦檢測到突發異常信號，立即通過內部雙通道檢測算法判斷故障類型。
   對于局部故障情況，通過Omron G3NA-D210B-AT固態繼電器實現故障區域隔離；而對于大功率區域，采用Infineon FF600R12KE3 IGBT模塊進行電路斷路操作，并及時上報故障數據，便于后續系統自動恢復或人工干預。

六、可靠性與安全性設計

系統在實際運行過程中必須具備極高的可靠性與安全性。以下為該系統主要的可靠性與安全性設計措施：

1. 冗余備份設計

• 采用雙主控制器設計，確保在任一主控制器失效時，備用主控制器能無縫接管控制任務。

• 通信模塊支持多鏈路冗余備份，既支持有線傳輸，也支持無線傳輸。

2. 抗干擾設計

• 電磁兼容性設計中，通過濾波器、屏蔽及穩壓電路，有效降低外界電磁干擾對系統的影響。

• 光隔離器在關鍵控制信號傳輸時進行隔離，進一步防止高頻干擾。

3. 故障自診斷與自恢復機制

• 內置故障自診斷程序，能夠?qū)Ω鱾€傳感器、通信模塊、控制芯片的運行狀態進行實時監測，出現異常情況時自動記錄并上報。

• 采用軟件重啟及硬件冗余機制，快速切換故障節點，縮短故障恢復時間。

4. 數據加密與防護

• 采用SSL/TLS協議對數據傳輸進行加密，防止數據竊取及篡改。

• 系統內置防火墻及訪問控制，限制非法用戶的接入。

七、測試驗證與調試

為了確保系統在實際應用中能夠滿足設計要求，項目在開發過程中進行了嚴格的實驗驗證及調試，主要測試內容包括：

1. 環境適應性測試

• 對各模塊進行不同溫度、濕度、震動、塵埃等惡劣環境下的耐受性測試，確保在實際工況下仍能穩定運行。

• 對電源模塊進行瞬間過壓、過流及電磁干擾測試，驗證保護電路與濾波系統的可靠性。

2. 數據采集與處理精度測試

• 利用高精度電壓、電流校準設備測試傳感器數據采集精度，確保在設定誤差范圍內。

• 對ADC模數轉換精度、數據同步性及傳輸延時進行全面檢測，確保實時性要求滿足應用標準。

3. 通信鏈路穩定性測試

• 分別在有線和無線條件下進行測試，確保在網絡延時及數據包丟失情況下系統能自動重新傳輸，達到高可靠性。

• 通過網絡安全測試，驗證數據加密、防火墻及訪問控制的有效性。

4. 系統綜合模擬測試

• 搭建模擬配電網環境，進行從數據采集、分析到控制執行全過程的綜合測試。

• 模擬各種故障情景（如電壓瞬降、短路、過載），驗證系統自診斷、自恢復及告警機制的響應速度和準確性。

八、后期維護與應用案例

1. 后期維護方案
   系統設計完成后，后期維護是確保長期穩定運行的關鍵。維護方案包括：

• 遠程升級與診斷：系統支持OTA（Over-The-Air）遠程升級功能，通過無線或有線網絡實現軟件補丁和固件更新，確保系統始終處于最新穩定版本；

• 定期巡檢與監控：定期通過遠程巡檢平臺檢查各個模塊工作狀態，異常情況通過實時告警機制及時通知運維人員；

• 日志記錄及故障分析：系統自動記錄各種運行日志和異常數據，以便于后續故障分析和統計優化。

2. 應用案例分享
   目前該方案已經在多個實際工程中得到應用：

• 某市智能供電網改造工程：利用該系統實現了對配電網的實時監控和自動調控，提高了供電可靠性，降低了因設備老化引發的事故風險；

• 大型工業園區配電系統：在工業園區中，該方案實現了對高負荷區域的實時能耗監控，數據精準上傳至中心平臺，通過大數據分析實現了節能減排；

• 偏遠地區微網運行系統：采用多鏈路備份通信方式，確保在網絡環境較差的情況下仍能準確傳輸數據，實現實時監控與遠程調度。

九、詳細元器件選型匯總

在本方案中，各個關鍵元器件均經過嚴格篩選，詳細選型匯總?cè)缦拢?/span>

1. 控制與處理模塊

• 主控制器：STM32F407
  作用：總體數據處理、通信調度
  選型理由：高性能、低功耗、多接口支持

• 輔助DSP：TI TMS320F28335
  作用：高速信號處理、故障波形捕捉
  選型理由：信號處理精度高，響應快速

2. 傳感器模塊

• 數字電壓傳感器：LEM LA 55-P
  作用：精確測量高電壓信號
  選型理由：寬量程、低噪聲、抗干擾性能優異

• 數字電流傳感器：LEM LA 25-NP
  作用：監控電流變化，保護電路安全
  選型理由：響應速度快，測量精度高

• 功率計量芯片：Analog Devices ADE7753
  作用：實現能量計量及功率因數分析
  選型理由：多功能集成、精度高

3. 通信模塊

• 有線以太網PHY：LAN8720A
  作用：現場數據有線傳輸
  選型理由：工業級穩定、低功耗

• 無線模塊：SIM7600CE
  作用：遠程數據無線傳輸、4G網絡支持
  選型理由：高速數據傳輸、覆蓋范圍廣

• 短距離無線：Nordic nRF52840
  作用：現場短距離數據交換、設備自組網絡
  選型理由：支持多種通信協議、低延耗

4. 繼電保護模塊

• 固態繼電器：Omron G3NA-D210B-AT
  作用：斷路、故障保護
  選型理由：無機械磨損、響應快

• 高壓開關器件：IGBT模塊 Infineon FF600R12KE3
  作用：實現高功率電路控制
  選型理由：抗高壓、大電流、開關速度快

5. 電源管理模塊

• DC/DC電源模塊：Mean Well RS-15-24
  作用：穩定供電，轉換市電至直流
  選型理由：體積小、效率高、具備多重保護

• 光隔離器：Silicon Labs Si86xx系列
  作用：控制信號與高壓回路之間實現有效隔離
  選型理由：高速傳輸、抗干擾、低功耗

6. 信號調理模塊

• 儀表放大器：Texas Instruments INA219
  作用：精密數據放大與處理
  選型理由：高精度、高共模抑制、數字接口便捷

• 多通道ADC：Analog Devices AD7606
  作用：高速、多通道數據采集
  選型理由：同步采樣、測量精度高

十、系統集成與實際電路搭建

在實際電路搭建過程中，需要詳細注意各元器件之間的互聯方式和抗干擾設計。下文舉例說明電路搭建的關鍵點：

1. 電源系統設計

• 通過Mean Well RS-15-24模塊將市電轉換成穩定的直流電，為各個數字及模擬電路提供5V、12V及24V電源；

• 對主控制板采用多級濾波措施，并在各個電源輸出口設置過壓、過流保護電路；

• 光隔離器在電源信號中起到關鍵作用，防止高壓信號通過傳感器干擾微處理器。

2. 控制系統板設計

• 主控制芯片STM32F407與TMS320F28335通過高速總線（例如SPI或CAN總線）實現數據交換；

• 各傳感器數據經儀表放大器及AD7606模塊調理后，通過數字接口送入主控制器；

• 外圍繼電器和IGBT模塊的驅動電路采用光耦隔離，確保在高噪聲環境中微處理器不受干擾，同時加強整流和濾波處理，避免電流突變。

3. 通信接口設計

• 有線通信板采用LAN8720A模塊，需注意信號匹配、阻抗匹配和屏蔽設計；

• 無線通信板的設計中，各射頻模塊的天線布局需要優化，保證信號傳輸穩定；

• 軟件方面，通過分層設計確保數據加密、斷線重連及數據校驗機制完善。

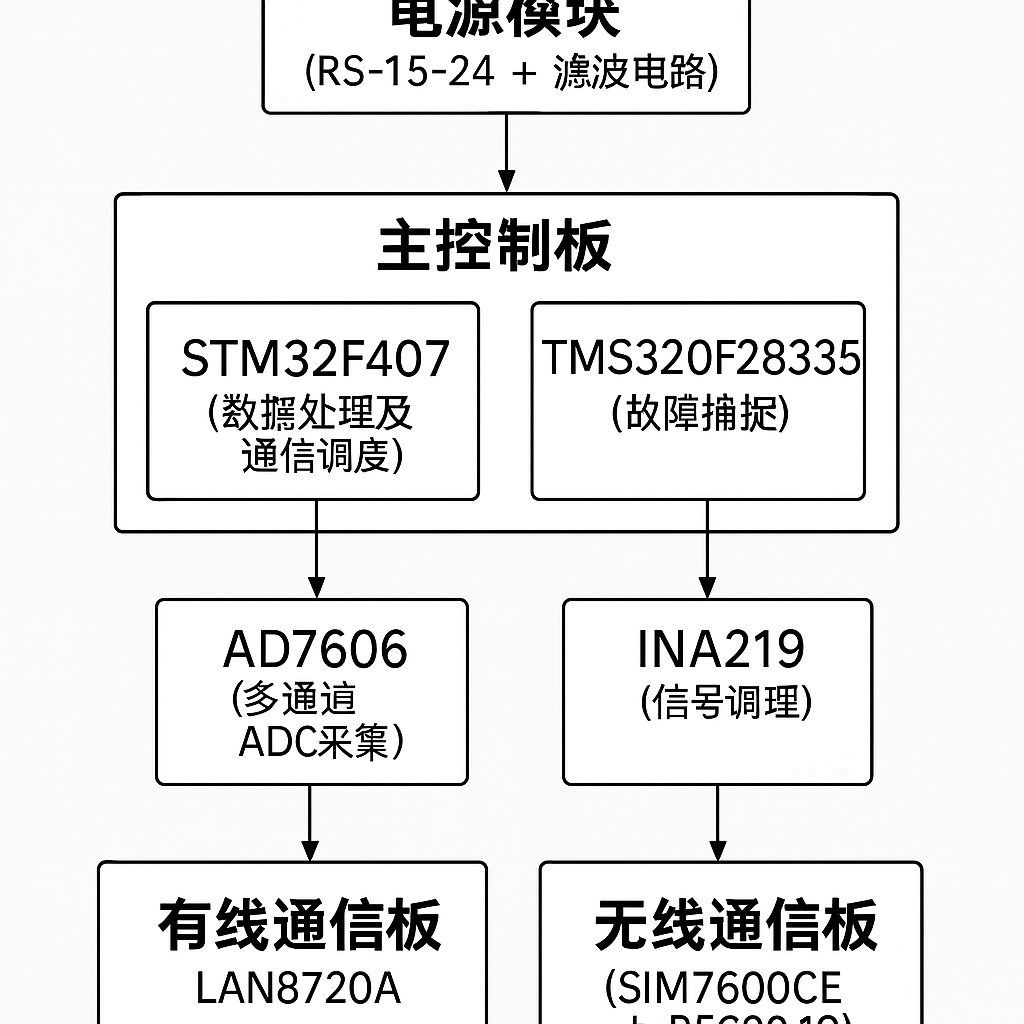

下面給出一個電路框圖中較為典型的多模塊交互連接示意圖（該圖為簡化示意圖，僅供參考）：

十一、系統工程實施步驟

在方案實施過程中，分為設計驗證、樣機制作、實驗室測試、現場試運行、系統優化及量產等多個階段。主要步驟如下：

1. 需求分析與方案設計
   根據客戶需求和現場實際情況，確定系統的功能指標、數據采集精度、通信要求以及安全性要求。

2. 硬件原理圖及PCB設計
   根據各元器件的選型資料，繪制整體硬件原理圖，設計各個信號調理、控制、通訊及電源模塊的PCB板，確保良好的布局和抗干擾設計。

3. 嵌入式軟件開發
   編寫底層驅動、數據采集算法、通信協議棧及上位機軟件，進行初步調試。

4. 樣機組裝與試驗
   組裝樣機后進行實驗室環境下的各項功能測試，重點驗證數據精度、響應速度、抗干擾性能及故障恢復能力。

5. 現場安裝與調試
   在客戶現場進行安裝調試，模擬實際配電系統運行環境，對系統進行充分測試；根據現場反饋進行軟件和硬件的微調。

6. 后期數據統計與系統優化
   系統投入運行后，持續監控關鍵數據，收集運行日志，不斷優化故障預警機制和數據分析算法，確保系統長期穩定運行。

十二、結論與展望

本智能配電運管系統方案以高性能控制芯片、精密傳感器、高速通信模塊以及高可靠性電源管理模塊為基礎，實現了對配電系統的實時監控、數據采集及故障預警。方案在硬件選型、軟件設計、通信保障及安全保護等方面均進行了充分的優化，滿足工業應用中對實時性、安全性以及長期運行穩定性的嚴格要求。

未來，隨著5G、物聯網、人工智能等新技術的發展，智能配電運管系統將進一步向著全自動化、智能化、云平臺管理及邊緣計算方向發展，同時，借助大數據分析與人工智能算法，可以實現對電網故障的預測、運行狀態的優化及能源使用效率的最大化。經過不斷的技術迭代與應用反饋，智能配電運管系統在保障配電網安全、提升電能質量以及降低運維成本等方面將發揮更大作用，為構建智慧城市和綠色低碳電網提供堅實技術支撐。

總結來說，本方案從硬件、軟件、通信、保護以及系統集成方面均進行了系統論證，并以詳實的數據和實驗結果為基礎，保證了系統設計的科學性與實用性。各關鍵元器件的選型經過反復驗證，充分考慮了工業環境下的穩定性、抗干擾性及長壽命運行要求，為智能配電網絡的實時監測、故障診斷及自動調控提供了可靠技術保障。

該方案既可應用于傳統配電網改造升級，也適用于新建智能配電系統，各模塊之間的高度集成與數據互聯，實現了實時監控、快速響應及故障自恢復，使得配電系統在保障供電安全的同時，具備極高的自動化水平和管理效率。

在未來進一步的應用過程中，可針對特定場景進行定制化設計，結合現場需求，優化元器件選型及軟件算法，使系統在更廣泛的應用場合（如大型工業園區、城市配電改造及偏遠微網）中發揮出更大效能，同時實現與智能家居、電動汽車充電站及分布式能源管理系統的互聯互通，共同構建智慧能源生態系統。

以上即為智能配電運管系統的詳細解決方案，從整體架構、關鍵元器件選型、詳細電路設計、軟件架構、安全性設計到測試調試及后期維護等各個方面進行了全面論述。通過對各個細節的深入挖掘與論證，力圖為用戶提供一個科學、嚴謹、全面且具有前瞻性的工業控制系統解決方案。

在實際工程應用中，建議項目實施前進行小范圍試點驗證，充分收集現場各類數據，并結合實際環境對方案作出適當?shù)恼{(diào)整。不斷完善的迭代過程將為系統穩定可靠的長期運行提供技術支持，助力構建一個高效、安全、智能且可持續發展的現代配電運管平臺。
