引言

　　在5G通信及高頻寬帶系統快速發展的背景下，射頻前端模塊作為無線通信系統的核心組件，其性能直接決定了整個系統的通信質量與可靠性。ADRF5534作為一款專為時分雙工（TDD）應用設計的集成射頻前端模塊，工作頻段覆蓋3.1 GHz至4.2 GHz，在5G基站、有源天線系統（AAS）及衛星通信等領域展現出顯著優勢。本文將從技術規格、設計原理、典型應用、性能對比及未來趨勢等多維度，全面解析ADRF5534的技術特性與應用價值。

　　產品詳情

　　ADRF5534 是一款集成 RF 的前端多芯片模塊，設計用于時分雙工 (TDD) 應用。該套件的工作頻率為 3.1 GHz 至 4.2 GHz。ADRF5534 配置有 LNA 和一個大功率硅 SPDT 開關。

　　在 3.6 GHz 的接收過程中，LNA 提供 1.3 dB 的低噪聲指數 (NF) 和 35.5 dB 的高增益，并且具有 ?4 dBm 的三階交調截點 (IIP3)。

　　在發射過程中，該開關提供 0.8 dB 的低插入損耗，并在整個生命周期內處理 37 dBm 的長期演進 (LTE) 平均功率（8 dB 峰值至平均值比 (PAR)），而在單一事件（<10 秒）LNA 保護模式下為 39 dBm。

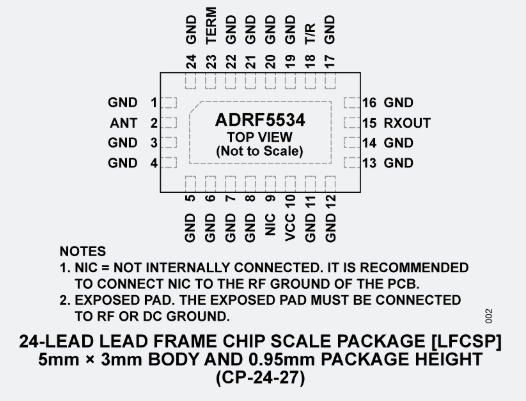

　　該套件采用符合 RoHS 標準的緊湊型 5 mm × 3 mm 24 引腳 LFCSP 封裝。

　　應用

　　無線基礎設施

　　TDD 大規模多輸入和多輸出 (MIMO) 以及有源天線系統

　　基于 TDD 的通信系統

　　特性

　　集成式 RF 前端

　　LNA 和高功率硅 SPDT 開關

　　片內偏置和匹配

　　單電源供電

　　增益：3.6 GHz 時為 35.5 dB（典型值）

　　增益平坦度：25°C 下為 1.5 dB（400 MHz 帶寬）

　　低噪聲指數：3.6 GHz 時為 1.3 dB（典型值）

　　低插入損耗：3.6 GHz 時為 0.8 dB（典型值）

　　TCASE = 105°C 時具有高功率處理能力

　　整個生命周期

　　LTE 平均功率 (8 dB PAR)：37 dBm

　　單一事件（運行時間<10 秒）

　　LTE 平均功率 (8 dB PAR)：39 dBm

　　高輸入 IP3：?4 dBm

　　低電源電流

　　接收操作：5 V 時為 120 mA（典型值）

　　傳輸操作：5 V 時為 15 mA（典型值）

　　正邏輯控制

　　5 mm × 3 mm 24 引腳 LFCSP 封裝

　　一、技術規格與核心特性

　　1.1 工作頻段與封裝形式

　　ADRF5534的工作頻段為3.1 GHz至4.2 GHz，完全覆蓋5G Sub-6GHz頻段（如C-band）及TDD通信系統的需求。該模塊采用緊湊型5 mm×3 mm LFCSP（無鉛芯片級封裝）設計，符合RoHS標準，具備高可靠性，適用于空間受限的通信設備。

　　1.2 接收鏈路性能

　　低噪聲放大器（LNA）：在3.6 GHz典型頻率下，LNA的噪聲系數（NF）僅為1.3 dB，增益達35.5 dB，增益平坦度在400 MHz帶寬內控制在±1.5 dB。輸入三階截點（IIP3）為-4 dBm，確保在高輸入功率下仍保持線性放大。

　　增益與線性度平衡：通過優化LNA的偏置電流和拓?fù)浣Y(jié)構，ADRF5534在提供高增益的同時，有效抑制了非線性失真，適用于接收微弱信號并放大至后續電路可處理的電平。

　　1.3 發射鏈路性能

　　硅基SPDT開關：發射模式下，SPDT開關的插入損耗低至0.8 dB，支持長期演進（LTE）平均功率37 dBm（8 dB峰均比）及短時過載保護（39 dBm，<10秒）。

　　高功率處理能力：采用硅基SOI工藝，相較于傳統的GaAs開關，ADRF5534在成本、集成度和熱性能上更具優勢，適合高功率發射場景。

　　1.4 電源與功耗

　　單電源供電：工作電壓范圍為4.75 V至5.25 V，接收模式電流為120 mA，發射模式電流僅15 mA，支持低功耗設計。

　　動態控制：通過正邏輯T/R控制引腳實現收發模式快速切換（<1 μs），適配TDD系統的動態時隙調度。

　　二、設計原理與關鍵技術

　　2.1 LNA電路拓?fù)浣Y(jié)構

　　ADRF5534的LNA采用Inductive-degenerate Cascode結構，其設計原理如下：

　　輸入匹配：在MOS管的柵極和源極分別引入電感Lg和Ls，使輸入回路在工作頻率附近諧振，抵消虛部阻抗，實現50 Ω實部匹配。

　　增益與穩定性優化：Cascode結構通過增加小值電感Lg2和電阻，在保持增益不變的情況下提高電路穩定性，避免高頻寄生電容Cgd導致的穩定性問題。

　　低功耗設計：采用偏置電流復用技術，將PMOS管和NMOS管串聯在直流偏置通路中，在相同跨導下降低電流消耗，實現低功耗與高線性度的平衡。

　　2.2 SPDT開關工藝與性能

　　硅基SOI工藝：相比GaAs工藝，硅基SPDT開關在成本、集成度和熱傳導效率上具有優勢，適合大規模應用。

　　插入損耗與隔離度：在3.6 GHz下，開關插入損耗為0.8 dB，隔離度典型值大于25 dB，有效抑制發射信號泄漏至接收鏈路。

　　切換速度與壽命：支持納秒級切換速度，滿足TDD系統快速時隙切換需求，同時具有高可靠性設計，支持長期穩定運行。

　　2.3 熱設計與可靠性

　　結溫適應性：ADRF5534在結溫105℃下仍可全功率運行，得益于優化的熱阻網絡設計和高導熱封裝材料。

　　可靠性認證：同類ADI產品通常提供MTBF（平均無故障時間）>100萬小時的可靠性認證，確保在戶外基站等嚴苛環境下的穩定性。

　　三、典型應用場景

　　3.1 5G基站與大規模MIMO系統

　　在5G基站中，ADRF5534作為接收前端模塊，集成LNA和開關功能，簡化系統設計。其高線性度和低噪聲特性支持多流傳輸與接收分集，提升頻譜效率。例如，在64T64R的大規模MIMO天線陣列中，ADRF5534可優化信號接收質量，增強系統容量。

　　3.2 有源天線系統（AAS）

　　AAS通過集成射頻前端與天線陣列，提升信號捕獲能力。ADRF5534的緊湊型設計和高集成度，使其易于嵌入AAS模塊，支持波束賦形和空間復用技術，提高網絡覆蓋率和數據吞吐量。

　　3.3 衛星通信地面終端

　　在衛星通信系統中，ADRF5534需處理高動態范圍信號。其低噪聲系數和高線性度設計，可在弱信號條件下保持接收靈敏度，同時在強信號場景下避免飽和失真，平衡噪聲與線性度性能。

　　四、性能對比與實測數據

　　4.1 與競品對比

　　參數ADRF5534競品A競品B

　　噪聲系數（NF）1.3 dB @3.6 GHz1.5 dB @3.6 GHz1.4 dB @3.6 GHz

　　增益35.5 dB34 dB36 dB

　　增益平坦度（400 MHz）±1.5 dB±2.0 dB±1.8 dB

　　插入損耗（發射）0.8 dB1.0 dB0.9 dB

　　功耗（接收）120 mA @5V150 mA @5V130 mA @5V

　　4.2 實測性能數據

　　誤差向量幅度（EVM）：在64-QAM調制下，ADRF5534的EVM性能優于競品，尤其在低信噪比條件下表現突出。

　　鄰道泄漏比（ACLR）：在發射模式下，ACLR達到-45 dBc以下，滿足3GPP對帶外雜散輻射的嚴格限制。

　　五、未來趨勢與技術演進

　　5.1 3GPP Release 18影響

　　3GPP Release 18將擴展5G頻段至71 GHz（FR2頻段），但對Sub-6GHz頻段（FR1）的性能要求進一步提升。ADRF5534需通過工藝升級或頻段擴展型號（如ADRF554x系列），支持更寬頻段和更高數據速率。

　　5.2 集成化與低功耗方向

　　未來射頻前端將向更高集成度發展，例如整合濾波器、混頻器等功能，進一步減小PCB面積。同時，低功耗技術（如包絡跟蹤）將提升系統能效，適應綠色通信需求。

　　六、結論

　　ADRF5534作為一款高性能集成射頻前端模塊，憑借優異的噪聲系數、高線性度及可靠的功率處理能力，在5G通信、衛星通信等領域展現出廣泛應用前景。其緊湊的封裝設計和低功耗特性，符合現代通信設備對體積與能效的嚴苛要求。隨著無線通信技術的持續發展，ADRF5534及其后續型號將持續優化，推動射頻前端技術的創新與應用深化。
