ADRF5547雙通道3.7 GHz至5.3 GHz接收器前端詳解

　　一、產品概述

　　ADRF5547 是由 Analog Devices（亞德諾半導體）推出的一款高度集成、性能卓越的雙通道接收器前端模塊。它專為中頻段（C-Band）無線通信系統而設計，覆蓋頻率范圍從 3.7 GHz 到 5.3 GHz，尤其適用于 5G Massive MIMO 基站、TDD 系統、雷達、航空航天和防務領域的接收端模塊應用。

　　隨著無線通信技術的不斷發展，系統對接收通道的線性度、動態范圍、低噪聲性能及集成度的要求越來越高。ADRF5547 在一個緊湊的 6 mm × 6 mm LGA 封裝中集成了低噪聲放大器（LNA）、高功率處理的接收路徑保護功能（PIN二極管替代方案）、可控增益機制及隔離開關，從而顯著減少了外部組件數量、PCB空間及系統設計復雜性。

　　產品詳情

　　ADRF5547 是一款雙通道集成式 RF 前端多芯片模塊，專為工作頻率為 3.7 GHz 至 5.3 GHz 的時分雙工 (TDD) 應用而設計。ADRF5547 采用雙通道配置，包含級聯兩級低噪聲放大器 (LNA) 和高功率硅單刀雙擲 (SPDT) 開關。

　　在高增益模式下，級聯兩級 LNA 和開關提供 1.6 dB 的低噪聲指數和 33 dB 的高增益（頻率為 4.6 GHz）以及 31 dBm（典型值）的輸出 3 階交調點 (OIP3)。

　　在低增益模式下，兩級 LNA 的一級處于旁路狀態，在 36 mA 的較低電流下提供 18 dB 的增益。在關斷模式下，LNA 將關閉，器件流耗為 12 mA。

　　在發射過程中，當 RF 輸入連接到端電極引腳（TERM-ChA 或 TERM-ChB）時，該開關提供 0.50 dB 的低插入損耗，并在整個生命周期內具有 40 dBm 的長期演進 (LTE) 平均功率（9 dB 峰值/平均值比 (PAR)）處理能力，而在單一事件（<10 秒）LNA 保護模式下為 43 dBm。

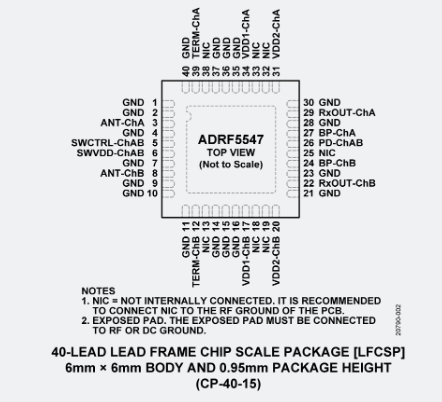

　　該器件采用符合 RoHS 標準的緊湊型 40 引腳 6 mm × 6 mm LFCSP 封裝。

　　應用

　　無線基礎設施

　　TDD 大規模多輸入和多輸出 (MIMO) 以及有源天線系統

　　基于 TDD 的通信系統

　　特性

　　集成式雙通道 RF 前端

　　2 級 LNA 和高功率 SPDT 開關

　　片內偏置和匹配

　　單電源供電

　　增益

　　高增益模式：4.6 GHz 時為 33 dB（典型值）

　　低增益模式：4.6 GHz 時為 18 dB（典型值）

　　低噪聲指數

　　高增益模式：4.6 GHz 時為 1.6 dB（典型值）

　　低增益模式：4.6 GHz 時為 1.6 dB（典型值）

　　高通道間隔離

　　RxOUT-ChA 和 RxOUT-ChB 之間：45 dB（典型值）

　　TERM-ChA 和 TERM-ChB 之間：53 dB（典型值）

　　低插入損耗：4.6 GHz 時為 0.5 dB（典型值）

　　TCASE = 105°C 時具有高功率處理能力

　　整個生命周期

　　LTE 平均功率 (9 dB PAR)：40 dBm

　　單一事件（運行時間<10 秒）

　　LTE 平均功率 (9 dB PAR)：43 dBm

　　高 OIP3：31 dBm（典型值）

　　關斷模式和低增益模式（針對 LNA）

　　低電源電流

　　高增益模式：5 V 時為 86 mA（典型值）

　　低增益模式：5 V 時為 36 mA（典型值）

　　關斷模式：5 V 時為 12 mA（典型值）

　　正邏輯控制

　　40 引腳 6 mm × 6 mm LFCSP 封裝

　　二、核心特性與參數

　　ADRF5547 的優異性能是其廣泛應用的基礎。以下為該器件的主要特性及關鍵參數：

　　工作頻率范圍：3.7 GHz 至 5.3 GHz

　　雙通道接收路徑結構，每通道包含：

　　高線性度低噪聲放大器（LNA）

　　高功率 RF 開關（射頻保護）

　　數控旁通通道（Bypass）

　　集成型高功率 PIN 開關設計，耐受 +36 dBm 輸入功率

　　接收增益：典型值 34 dB（總增益）

　　噪聲系數（NF）：1.3 dB（典型值）

　　IIP3（輸入三階交調截點）：+15 dBm（典型值）

　　OIP3（輸出三階）：+38 dBm（典型值）

　　封裝形式：6 mm × 6 mm，40引腳LGA

　　電源電壓：+5 V 工作電壓

　　控制電平兼容性：1.8 V/3.3 V CMOS邏輯

　　工作溫度范圍：-40°C 到 +105°C

　　功耗：每通道約 220 mW

　　這些參數使其成為高性能、高可靠性接收系統的理想選擇。

　　三、內部架構分析

　　ADRF5547 的內部結構體現了高度的功能集成和信號路徑優化。每個通道主要包含以下模塊：

　　天線輸入保護開關（高功率開關）

　　位于信號路徑的最前端，可在高功率射頻輸入時提供保護，防止LNA被燒毀。該模塊能承受最大+36 dBm的輸入功率。

　　低噪聲放大器（LNA）

　　提供高增益、低噪聲性能，是信號接收鏈中最關鍵的部分之一。ADRF5547的LNA擁有出色的線性度，并具有可編程的增益級別。

　　旁通模式（Bypass Path）

　　在不需要放大功能或希望進行測試時，可將LNA旁路，信號直接進入下一模塊或下游系統，增加調試靈活性。

　　控制邏輯電路

　　提供對每個模塊的電平控制，例如選擇放大或旁通、開關狀態、LNA使能等。

　　整個模塊采用差分信號路徑設計，提供出色的抗干擾能力，并保持良好的阻抗匹配。

　　四、工作原理詳解

　　ADRF5547 的工作流程如下：

　　在接收狀態下，信號從天線輸入端進入，首先通過集成的高功率射頻開關，具備高功率耐受性；

　　然后信號被送入低噪聲放大器（LNA），此處進行第一步增益放大，提升信號強度的同時保持極低噪聲；

　　LNA 后續提供差分輸出，供下級混頻器或ADC進一步處理；

　　若系統工作在旁通模式，則可以通過控制邏輯將LNA繞過，使輸入信號直接經過內部旁通通道送至輸出，適合高輸入功率或調試場景；

　　所有狀態均可由邏輯電平控制引腳進行設置與切換，便于靈活集成到各種射頻系統架構中。

　　五、關鍵優勢解析

　　ADRF5547 在射頻接收系統中具備如下核心優勢：

　　高度集成化設計

　　集成高功率RF開關、LNA、旁通路徑和控制電路于一體，顯著減少外圍元器件需求。

　　出色的動態范圍

　　低噪聲系數與高IIP3/OIP3的結合，使其在強信號和弱信號共存場景下仍能穩定工作。

　　寬工作頻率范圍

　　3.7 GHz 到 5.3 GHz 頻段涵蓋了多個C-Band 5G頻段、部分雷達頻段以及工業專網通信頻段。

　　強大的射頻輸入保護能力

　　內部高功率開關設計可承受最大+36 dBm的輸入功率，保護LNA避免損壞。

　　便捷的控制接口

　　所有功能模塊均可通過1.8 V 或3.3 V邏輯電平進行數字控制，兼容主流數字芯片系統。

　　緊湊封裝，節省空間

　　6 mm × 6 mm 封裝適用于緊湊的高密度通信板卡設計，特別適合Massive MIMO天線陣列模塊。

　　六、典型應用領域

　　由于其卓越性能，ADRF5547 被廣泛應用于以下領域：

　　5G Massive MIMO 基站

　　作為每路天線接收通道的前端模塊，負責初級放大與保護，適配Sub-6 GHz頻段。

　　時分雙工（TDD）系統

　　具有可快速切換旁通與放大模式的優勢，適合TDD工作機制下的收發切換場景。

　　雷達系統

　　在雷達接收端需要高線性度與高動態范圍，ADRF5547 提供必要的射頻信號鏈起始環節。

　　軍事通信與衛星接收

　　軍用通信通常具有寬頻、高功率輸入等特點，適合采用ADRF5547進行前端設計。

　　無線回傳鏈路（Wireless Backhaul）

　　高容量、高頻率無線回傳系統同樣受益于其高性能前端能力。

　　七、設計使用注意事項

　　在實際電路設計中，使用ADRF5547需要注意以下幾點：

　　電源管理

　　推薦使用干凈穩定的+5V電源供電，并進行充分濾波，避免噪聲干擾LNA工作。

　　熱管理

　　雖然ADRF5547功耗不高，但密集布線和大規模陣列場景中應考慮散熱設計，例如使用地平面散熱焊盤和銅柱。

　　差分信號連接

　　輸出為差分模式，建議使用差分線匹配設計或結合BALUN進行單端轉化。

　　數字控制邏輯電平

　　控制端口需配置為標準CMOS邏輯電平（1.8V或3.3V），避免電平錯誤導致功能異常。

　　封裝焊接要求

　　LGA封裝對焊盤尺寸、焊膏均勻性要求較高，建議使用回流焊工藝和高精度貼片設備。

　　八、與其它前端模塊對比

　　ADRF5547 與同系列或競品模塊的性能對比如下：

　　參數對比ADRF5547Skyworks SKY67153Qorvo TQP7M9105

　　頻率范圍3.7–5.3 GHz3.3–4.2 GHz1.8–5.0 GHz

　　增益34 dB20 dB18 dB

　　NF1.3 dB0.9 dB1.2 dB

　　IIP3+15 dBm+10 dBm+12 dBm

　　集成開關是否否

　　雙通道是否否

　　封裝尺寸6×6 mm2×2 mm3×3 mm

　　從對比中可以看出，ADRF5547雖然封裝稍大，但在功能集成度、增益、雙通道設計及高功率保護方面具有明顯優勢，更適用于高性能通信系統。

　　九、常見問題解析

　　1. ADRF5547 的LNA是否可單獨禁用？

　　可以。通過控制引腳，可以選擇LNA關閉，進入旁通模式，適用于高信號功率或測試場景。

　　2. 輸出是單端還是差分？

　　輸出為差分模式，用戶可以選擇差分接收，或通過BALUN轉換為單端使用。

　　3. 是否可以工作在連續波（CW）信號接收模式？

　　可以。模塊在正常連續波輸入條件下保持良好線性與穩定性。

　　4. 模塊是否具備ESD保護？

　　是，ADRF5547封裝及輸入/輸出端口內置ESD保護電路，但在設計中仍推薦使用外部TVS管以提高抗浪涌能力。

　　十、總結

　　ADRF5547 是一款專為高性能無線接收系統設計的集成化雙通道前端模塊，憑借其寬頻覆蓋、極低噪聲、優異的線性度以及強大的抗高功率輸入能力，成為5G通信、雷達系統、軍用通信等領域的重要器件。其高度集成設計大大簡化了系統結構，提高了電路可靠性和一致性。在未來高密度通信陣列中，ADRF5547及其衍生系列將發揮越來越重要的作用。
