1. 產品概述

ADL5504是一款由Analog Devices（ADI）公司開發的寬帶功率檢波器，支持450 MHz至6000 MHz的射頻頻率范圍，采用TruPwr?技術以實現對射頻功率的高精度檢測。該器件采用單電源供電、模擬電壓輸出方式，能將射頻輸入信號轉換為與其功率成正比的直流電壓信號。憑借其卓越的線性度、低功耗、寬溫度適應性和簡便的接口，ADL5504被廣泛應用于蜂窩通信、無線局域網、射頻識別、雷達系統、軍用通信系統、信號測試設備等多個領域。尤其在需要實時、寬頻、穩定功率測量的場合中，ADL5504展現出非凡性能。其結構緊湊，封裝小巧，便于集成，是下一代射頻系統中關鍵的功率監測元器件之一。

　　產品詳情

　　ADL5504是一款TruPwr?均值響應（真均方根）功率檢波器，適用于450 MHz至6000 MHz的高頻接收機和發射機信號鏈。它僅需2.5 V至3.3 V單電源便可工作，功耗低于1.8 mA。輸入為內部交流耦合，具有500 Ω標稱輸入阻抗。均方根輸出為線性響應直流電壓，900 MHz時的轉換增益為1.87 V/V均方根值。

　　ADL5504易于使用，可以高度精確地確定復雜波形的均方根值。它可以用于簡單和復雜波形的功率測量，特別適合測量高波峰因素（高峰值-均方根比）信號，如W-CDMA、CDMA2000、WiMAX、WLAN和LTE波形等。

　　片內調制濾波器可以滿足大多數波形的求平均值需要。對于更復雜的波形，可以利用FLTR引腳上的外部電容進行補充信號解調。輸出端的100 Ω片內串聯電阻與外部分流電容配合，可提供低通濾波器響應，進而減少直流輸出電壓中的殘留紋波。

　　ADL5504在30 dB范圍內具有出色的溫度穩定性；在整個溫度范圍及動態范圍的上段，測量誤差接近于0 dB。除溫度穩定性外，ADL5504還具有出色的工藝穩定性，從而進一步降低了校準復雜度。

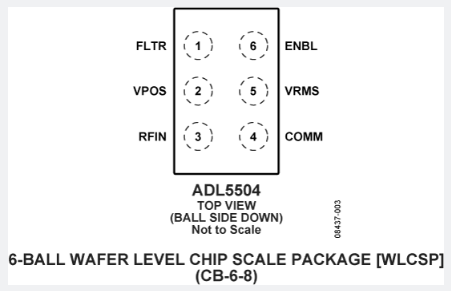

　　這款功率檢波器的工作溫度范圍為?40°C至+85°C，提供6引腳、0.8 mm × 1.2 mm晶圓級芯片規模封裝(WLCSP)，采用高fT硅BiCMOS工藝制造。

　　應用

　　基于W-CDMA、CDMA2000、QPSK/QAM的OFDM（LTE和WiMAX）波形及其它復雜調制波形的功率測量

　　RF 發射機或接收機功率測量

　　特性

　　真均方根響應檢波器

　　出色的溫度穩定性

　　均方根檢波精度：±0.25 dB（整個溫度范圍內）

　　輸入功率動態范圍超過35 dB，包含波峰因素在內

　　RF帶寬：450 MHz至6000 MHz

　　500 Ω 輸入阻抗

　　單電源供電：2.5 V至3.3 V

　　低功耗：1.8 mA（3.0 V電源）

　　符合RoHS標準

2. 主要性能參數

ADL5504的性能指標在業內具有較高水準，是一款集高線性、高穩定、高動態響應能力于一體的精密功率檢測器件。其主要性能參數如下：

• 工作頻率范圍：450 MHz至6000 MHz，涵蓋了從低頻ISM頻段、UHF/VHF、2G/3G/4G通信頻段，一直到5G Sub-6 GHz及部分C波段、雷達和衛星通信頻段；

• 檢測范圍（動態范圍）：-30 dBm至+7 dBm，寬動態檢測能力滿足多場景需求；

• 輸出電壓范圍：典型0.2 V至1.5 V，線性對應輸入功率；

• 檢測誤差（線性度）：±0.5 dB以內，保證高準確度輸出；

• 工作溫度范圍：-40 ℃至+85 ℃，適用于嚴苛工業環境；

• 電源電壓：+3.0 V至+5.5 V，具備電源寬容性，適配3.3 V或5 V系統供電；

• 功耗（供電電流）：典型值為10 mA，最大值為15 mA，功耗較低；

• 上升時間和響應速度：亞微秒級響應能力，使其在高速信號變化時仍保持良好跟蹤能力。

這些性能參數使ADL5504在高速通信設備、便攜式測試儀、射頻模塊等需要寬頻段、低延遲、精確檢測的場景下廣泛應用。

3. 工作原理詳解

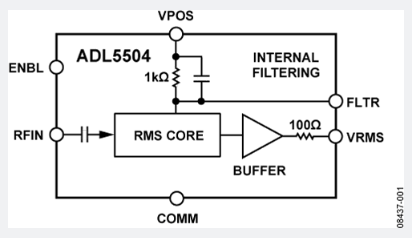

ADL5504的工作機制基于精密檢波和溫度補償校準電路。其核心電路結構可劃分為以下幾個主要模塊：

• 射頻輸入匹配網絡：將外部輸入射頻信號引導至內部檢波電路，并進行阻抗匹配處理以確保功率傳輸最大化；

• 檢波核心：內部嵌有一組工作在線性區的二極管陣列，采用改進的整流技術，將射頻輸入轉換為電壓信號。該結構不同于傳統二極管檢波器，它采用專利結構以提升低功率檢測靈敏度和一致性；

• 輸出濾波與線性放大：為了提供與功率成比例的線性電壓輸出，檢波信號經低通濾波器處理以去除高頻成分，并通過一組高線性放大器輸出至V_OUT引腳；

• 溫度補償模塊：射頻檢波電路對溫度極為敏感，ADI在ADL5504中集成了溫度傳感和補償算法，以動態校正溫度對二極管導通電壓與線性響應的影響。

整個信號鏈路自輸入到輸出保持高線性、高帶寬特性，為系統帶來準確、實時、穩定的功率信息。

4. 輸出特性與系統接口設計

ADL5504輸出為模擬電壓信號，其幅值與輸入射頻信號功率之間呈近似線性關系。輸出電壓通常被接入微控制器（MCU）或數字信號處理器（DSP）的模數轉換器（ADC）進行采樣，再由軟件計算出實際功率。

以下是輸出電壓與功率的大致關系示意：

• 在3.0 V供電時，輸入為-30 dBm時，輸出電壓約為0.2 V；

• 輸入功率為0 dBm時，輸出電壓約為0.9 V；

• 輸入為+7 dBm時，輸出電壓約為1.5 V。

此曲線略呈S形，實際系統中可采用二階或三階擬合、多點校準來補償非線性誤差。

接口設計建議如下：

• 輸出端接高阻ADC輸入，避免加載輸出；

• 在輸出腳加裝1 kΩ串聯電阻和100 nF對地濾波電容，抑制瞬態信號；

• 為提升系統精度，可將輸出電壓通過精密運放進一步緩沖。

5. 校準機制與精度優化

盡管ADL5504具有優良的出廠標定，但在高精度場合仍建議進行系統級校準以獲得更高準確性。常見校準方式包括：

• 單點校準：在特定頻率下輸入已知功率信號，測量輸出電壓，擬合靈敏度系數；

• 多點校準：輸入不同功率等級的信號，記錄多個輸出點，用于線性擬合或多項式擬合；

• 溫度漂移修正：通過實驗測量輸出在不同溫度下的變化，可建立補償表格或函數，用于運行時軟件補償。

ADI提供詳盡的數據手冊和應用筆記，其中包含頻率與溫度修正系數表格，可作為用戶設計參考。

6. 射頻接口與外部匹配網絡設計

ADL5504的RF輸入腳預設為50 Ω匹配結構，適用于直接與天線、射頻放大器、混頻器等模塊相連。在實際設計中，為了進一步優化輸入匹配和信號完整性，建議在射頻路徑中加入以下元件：

• DC阻斷電容：防止直流分量進入內部檢波電路，典型值為1 pF至10 pF，要求高頻特性良好；

• ESD防護二極管：位于信號線與地之間，提升抗靜電能力，防止熱插拔或浪涌損傷器件；

• π型低通濾波器：可有效抑制高次諧波，提高信噪比；

• 功率衰減器：在高功率信號場合使用，以防輸入功率超過+7 dBm的最大額定值。

為實現最佳匹配，應使用射頻仿真工具（如Keysight ADS或Ansys HFSS）對輸入網絡進行建模仿真，調整微帶線寬度、過孔布局和去耦網絡，確保設計的穩定性和一致性。

7. 溫度特性及補償算法分析

ADL5504應用的TruPwr?技術內建精密溫度感知與自動漂移補償機制，可在-40 ℃至+85 ℃范圍內維持檢測線性度優于±0.5 dB。該機制包括：

• 實時監測芯片溫度變化，通過偏置電路自動調整檢波器偏置電流與增益放大器工作點；

• 溫度補償曲線存儲于內部固定電路中，無需用戶干預；

• 極限溫度（如極寒或高熱）下，仍可維持輸出漂移在±0.2 dB以內。

此外，對于特別關注溫漂影響的高端通信設備，用戶可使用熱電偶或溫度傳感器監測系統溫度，通過查表或曲線回歸進一步精確校準ADL5504輸出響應。

8. 典型應用電路分析

在實際使用中，ADL5504常與射頻功率放大器、混頻器、天線陣列等模塊配合使用，用于實時監測功率輸出，實施功率控制或保護機制。以下是一種常見的典型應用電路結構：

• 輸入端串聯DC隔離電容（2.2 pF）及匹配電阻；

• RF輸入接至耦合器輸出或功率放大器輸出，通過π型匹配電路進入ADL5504；

• 輸出端VOUT接入一個低通濾波器（如1 kΩ + 100 nF RC網絡）連接至ADC輸入端；

• 電源通過低噪聲LDO穩壓器供電（如3.3 V LDO），并在芯片VPOS腳附近設置多個去耦電容（0.1 μF + 10 μF）。

典型應用電路設計

為了幫助工程師更好地將ADL5504集成至各類射頻系統中，ADI官方提供了多種典型應用電路圖。以下將詳細介紹兩種常見應用場景的電路設計，并分析其特點與關鍵點。

8.1 基本功率檢測電路

下圖為ADL5504最簡應用配置：

• C1：耦合電容，一般為1~2.2 pF，選用高Q值、低ESR的射頻級電容，阻斷DC成分；

• D1：ESD保護器件，可選擇低電容TVS二極管，如PESD系列；

• R1與C2：構成RC濾波網絡，典型為1 kΩ與100 nF，抑制輸出信號紋波，穩定VOUT；

• VOUT接至MCU：建議采用12位及以上ADC進行采樣以提高分辨率。

該電路適用于需要簡單功率檢測和低成本集成的場合，如便攜式測試設備、小型通信模塊。

8.2 高穩定性精密測量電路

為滿足更高精度與抗干擾需求，可在輸出端加入運算放大器緩沖及溫度補償設計：

• 使用低漂移、低偏置運放（如AD8605）對輸出信號進行緩沖；

• 運放輸出接至高精度ADC（如ADS1115）；

• 可引入NTC溫度傳感器用于對ADL5504的溫漂做二次補償；

• 使用LDO電源芯片為ADL5504提供穩定、低噪聲電源（如ADP150）；

此類電路常見于射頻功率校準儀表、精密通信前端或?qū)嶒炇壹墱y試系統。

9. 電磁兼容性設計建議

在射頻系統中，EMI/EMC設計尤為重要。以下為確保ADL5504可靠運行的抗干擾設計建議：

• 供電路徑濾波：在VDD處使用π型濾波（串聯電感+對地電容）抑制高頻紋波；

• 地平面完整性：采用多層PCB設計，確保ADL5504與射頻輸入網絡有連續接地層；

• 最小化回流路徑：高頻路徑盡量短直，避免形成天線結構；

• 屏蔽處理：對高功率信號通路、關鍵檢測節點加金屬罩屏蔽；

• 信號完整性仿真：使用HFSS等工具分析高速路徑的阻抗連續性與耦合情況。

10. 與其他功率檢測器對比

ADL5504作為ADI家族中廣受歡迎的射頻功率檢測器，與市面上其他主流型號（如ADL5511、HMC613、LT5534等）相比具有明顯優勢。

可以看出，ADL5504在頻率支持、封裝緊湊性、線性度、響應速度方面都有很強的平衡性，尤其適合對功率響應速度和線性度要求較高的5G、WLAN和雷達系統。

11. 實際應用案例分析

11.1 5G通信前端模塊中的應用

在5G基站或用戶終端設備中，ADL5504被廣泛用于：

• PA（功率放大器）輸出功率監控：監控功率輸出是否過低或過高；

• AGC（自動增益控制）回饋通道：將功率檢測值反饋至控制器，動態調整增益；

• 閉環功率控制：基于ADL5504檢測值自動校正輸出功率，避免對鄰道干擾。

11.2 便攜射頻測試設備

很多手持功率計如Keysight、Rohde & Schwarz等公司產品也使用類似ADL5504的器件：

• 使用多頻點標定表建立射頻功率與輸出電壓的映射；

• 提供通過USB或藍牙輸出實時檢測結果至終端；

• 實現快速檢測、低功耗工作、寬溫度環境適應。

11.3 雷達和無人機系統

在毫米波或UHF波段的雷達系統中，ADL5504用于：

• 檢測回波信號強度變化；

• 輔助目標識別（根據回波功率變化識別目標特征）；

• 飛控系統中動態監測天線功率輸出是否正常。
