一、固態繼電器的定義

　　固態繼電器（Solid State Relay）與傳統的 EMR(機電繼電器)相比，是一種沒有機械運動、不含運動零件的繼電器，但具有與 EMR 本質上相同的功能。SSR 是一種全電子電路組合元件，它依賴于半導體器件和電子元件的電、磁和光的特性來完成其隔離和繼電切換功能。

　　圖 典型的固態繼電器

　　二、固態繼電器的構成

　　SSR 的原理示意圖如下，通常 SSR 由電路部分及相關的外殼、端子等結構件組成。電路部分由電子元件組成，可以分為輸入電路、隔離驅動、輸出電路三部分。輸入電路與應用的控制相匹配，通常為 5/12/24VDC、寬電壓4-32VDC或交流90-280VAC；隔離驅動一般采用光耦，光耦的輸入端為發光二極管，輸出為光敏可控硅或光敏三極管，輸入輸出通過光隔離，隔離電壓可達 5000VAC 以上。輸出電路主要為載流的功率半導體器件（如直流輸出的三極管、MOSFET、IGBT等，交流輸出的可控硅等）及相關的保護電路等。

　　三、機電繼電器的構成

　　如下示意圖，機電繼電器通常由輸入線圈回路，輸出觸點回路及吸合裝置等構成。當繼電器線圈通電時，線圈產生的電磁力通過吸合裝置使輸出端觸點閉合，撤除線圈電壓則輸出觸點斷開，輸入輸出通過磁隔離，隔離電壓可達 4000VAC 以上。機電繼電器因結構簡單靈活，價格低廉，被廣泛應用于各領域。

　　圖 機電繼電器示意圖

　　四、固態繼電器與機電繼電器優劣對比

　　由于 SSR 由電子元件組成，沒有機械觸頭，因此 SSR 在被合理使用的情況下，同機電繼電器（EMR）相比，它具有可靠性高、壽命長、電磁干擾低、相應速度快和抗強振動等優點，在實際應用時，我們可以根據應用設計要求（如可靠性、成本等）綜合衡量選擇固態繼電器或機電繼電器，兩者詳細的優缺點對比如下表：

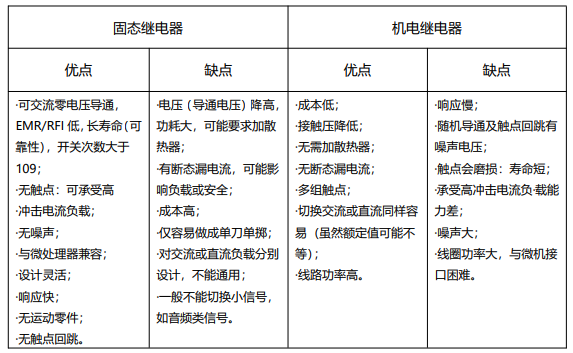

　　表 1 固態繼電器與機電繼電器優缺點比較
