方案概述

本設計方案基于優億麥（UMedical）推出的高集成度脈搏血氧測量芯片UM3213A，構建一套低功耗、高精度、體積緊湊的穿戴式血氧檢測裝置。該方案廣泛應用于智能手環、可穿戴健康監測終端、家庭健康管理設備等領域。UM3213A集成了紅光與紅外LED驅動、光電接收、信號處理、I2C通信等功能，極大簡化外圍電路設計，有助于縮小產品體積、降低功耗并提高信號處理效率。

本方案圍繞UM3213A為核心，精選各類優質元器件，包括主控MCU、電源管理芯片、顯示屏、藍牙模塊等，確保系統整體穩定性與測量精度。文中將詳細列出主要元器件的型號、作用、選擇理由及功能，并結合具體電路框圖說明其系統組成及工作原理。

核心傳感器芯片：UM3213A

UM3213A是優億麥公司推出的一顆高集成度脈搏血氧檢測專用芯片。該芯片支持PPG信號采集、信號調理、LED驅動、數字濾波等多功能模塊。其內部集成高精度模擬前端（AFE）和可編程LED驅動電路，能夠顯著減少外圍器件，提高系統抗干擾性能，特別適用于小尺寸低功耗設備。

器件作用：用于紅光和紅外光PPG信號的采集與信號處理。
選擇理由：UM3213A集成度高，降低外圍器件數量，支持多種驅動模式，具有可編程增益，I2C接口方便MCU讀取數據。
**器件功能：**驅動紅光/紅外LED發光，接收反射光并轉換為數字信號，供主控進行SpO?與心率計算。

主控芯片：STM32L412CBT6（STMicroelectronics）

該主控芯片是基于Cortex-M4內核的低功耗微控制器，擁有較高主頻（最高80MHz），帶有豐富外設接口，如I2C、SPI、UART、ADC等，適用于功耗敏感的健康監測設備。

**器件作用：**控制整套系統運行，讀取血氧數據并處理、控制顯示和通信模塊。
**選擇理由：**STM32L4系列在低功耗與性能方面達到平衡，內建Flash足夠滿足血氧測量與顯示邏輯；擁有多個I2C/SPI接口，便于同時連接UM3213A與OLED或藍牙模塊。
**器件功能：**運行血氧計算算法、控制I2C通信、管理顯示驅動、藍牙通信及電源喚醒。

顯示模塊：OLED 0.96寸（基于SSD1306驅動）

為了兼顧功耗和顯示清晰度，本方案選擇0.96寸的OLED屏，分辨率為128×64，驅動IC為SSD1306，支持I2C接口，方便與主控MCU連接。

**器件作用：**顯示血氧飽和度（SpO?）、脈率（PR）以及波形圖。
**選擇理由：**OLED功耗低、顯示清晰，對比度高，即使在強光下也能正常顯示；SSD1306驅動兼容性好，有豐富的驅動庫支持。
**器件功能：**以圖形或數值形式顯示用戶生理參數，并響應用戶交互操作。

藍牙通信模塊：JDY-18

JDY-18是一款支持低功耗藍牙BLE 4.2通信的模塊，廣泛應用于便攜設備無線數據傳輸場景。本方案用于將血氧檢測數據同步至手機App或云端平臺。

**器件作用：**實現血氧儀與移動終端之間的無線數據通信。
**選擇理由：**JDY-18模塊體積小，支持串口透?jìng)鳎渲煤?jiǎn)單，兼容市面主流手機平臺。
**器件功能：**接收STM32發送的SpO?與PR數據，通過藍牙發送給APP或云端，支持低功耗休眠模式。

電源管理芯片：TPS63001（TI）

TPS63001是一款升降壓DC-DC轉換器，支持輸入電壓范圍1.8V~5.5V，適合用于電池供電系統，能在鋰電池電壓波動時提供穩定的輸出電壓。

**器件作用：**為UM3213A、MCU、OLED、藍牙模塊等提供穩定的電源。
**選擇理由：**支持升壓與降壓，適用于單節鋰電池供電，效率高達96%；具有欠壓保護和過流保護功能。
**器件功能：**將電池輸出電壓穩壓為3.3V，滿足系統其他模塊的供電需求。

鋰電池保護IC：DW01+與8205A MOS管

DW01+是一顆常用的鋰電池保護IC，搭配8205A雙N溝MOS管，可實現過充、過放、過流等保護功能，確保電池使用安全。

**器件作用：**對單節鋰電池進行保護，防止電池?fù)p壞。
**選擇理由：**成本低、易于實現電池保護功能，廣泛應用于穿戴設備。
**器件功能：**檢測電池電壓與電流，當超過限制值時及時斷電，保護芯片及用戶安全。

紅光/紅外LED發射管與光電接收管：OSRAM SFH7072

該模塊包含雙波長發射器（660nm紅光和940nm紅外）以及高靈敏度光電二極管，廣泛應用于脈搏血氧檢測系統。

**器件作用：**進行光學采集，發射特定波長光照射皮膚，接收反射光信號。
**選擇理由：**波長精度高、響應速度快、光功率穩定，有助于提高測量精度。
**器件功能：**實現PPG信號采集基礎，配合UM3213A進行模擬信號轉換。

按鍵/觸摸檢測：TTP223模塊（觸摸感應）

為實現更便捷的用戶交互，方案引入TTP223單通道觸摸檢測模塊，替代傳統按鍵。

**器件作用：**檢測用戶觸摸操作，實現功能切換或啟動測量。
**選擇理由：**無機械磨損、響應靈敏、占用空間小。
**器件功能：**輸出高低電平信號給MCU，用于觸發屏幕點亮、開始測量等操作。

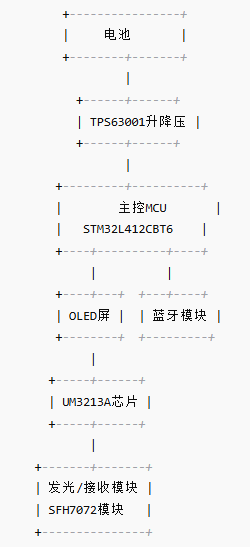

電路框圖說明

以下為整套脈搏血氧儀系統電路框圖的邏輯結構（若需要我可提供可視化圖像）：

系統工作原理簡述

當用戶戴上設備后，TTP223感應觸摸信號喚醒MCU，由MCU初始化UM3213A并啟動LED發射過程，SFH7072模塊向皮膚發射紅光與紅外光，接收到的反射光信號由UM3213A進行前端采樣、濾波與轉換，生成的數字信號通過I2C發送至MCU。MCU根據算法計算SpO?與心率，并顯示在OLED上，同時通過JDY-18模塊發送至手機。整個過程中電源系統確保所有模塊穩定運行，DW01+提供鋰電池保護。

藍牙低功耗通信模塊選擇與設計

在移動健康設備中，藍牙通信是實現無線數據傳輸?shù)年P(guān)鍵部分。為了確保脈搏血氧儀能穩定、高效地與手機App進行通信，選用了藍牙低功耗（BLE）模塊TI CC2640R2F。該模塊集成了低功耗MCU與BLE射頻前端，支持Bluetooth 5.0，具有以下優勢：

1. 器件作用
   用于實現脈搏血氧和心率測量數據的無線傳輸，連接移動App或醫療云平臺，提升使用便捷性。

2. 選擇理由
   CC2640R2F具有超低功耗（休眠電流低至0.1 μA），內置ARM Cortex-M3處理器，通信距離可達50米，工作電壓范圍為1.8V~3.8V，與UM3213A系統供電完全匹配；模塊成熟度高，配套SDK豐富，便于開發。

3. 功能概述
   支持廣播、主從通信模式，具有OTA在線升級能力，支持AES加密，提升數據傳輸安全性。通過UART接口與主控MCU通信，發送脈搏血氧數據并響應App控制指令。

電路靜電防護設計

為提高脈搏血氧儀在復雜環境下的抗干擾能力，必須對USB接口、電源接口和傳感器接口實施靜電保護。選用的ESD防護器件為Littelfuse SP1005-01ETG。

1. 器件作用
   抑制由于人體接觸或空氣放電帶來的高電壓尖峰，避免芯片損壞或數據失真。

2. 選擇理由
   SP1005封裝小巧（0201封裝），響應速度快（<1ns），鉗位電壓低（<15V），靜電放電耐受能力達IEC61000-4-2標準的±15kV。適合緊湊型可穿戴設備使用。

3. 功能概述
   安裝于USB D+/D-線路、Sensor I2C數據線上，可有效吸收ESD電流脈沖，保護后級電路穩定運行。

電源EMI優化設計

為避免高頻干擾影響傳感器精度與藍牙通信質量，對DC-DC升壓電路進行EMI濾波優化，選用以下元件組合：

1. 濾波電感：Murata LQM2HPN1R0MG0
   電感量1 μH，低直流電阻，適用于MHz級開關頻率下的電源回路濾波，提升開關電源EMI特性。

2. 貼片共模電感：TDK ACM2012H-900-2P-T
   用于USB電源輸入端共模干擾抑制，有效降低傳導發射噪聲。

3. 多層陶瓷電容：Murata GRM188R71A105KA61D
   高頻旁路電容，放置于芯片供電引腳附近，提供局部電源穩定性。

以上器件組合提升了系統的電源完整性，降低了電磁干擾風險，保障血氧數據精度與無線通信性能。

MCU調試與測試點布局設計

在產品原型設計和后期調試過程中，合理的測試點布局有助于提高研發效率與產品一致性。以下為優化方案：

1. 主要測試點設計

• VDD測試點：監控系統電壓是否穩定

• Sensor I2C SCL/SDA測試點：驗證傳感器通信是否正常

• UART_TX/RX測試點：用于調試BLE通信或燒錄程序

• GPIO控制信號測試點：用于調試PWM/LED閃爍邏輯等

2. 輔助調試接口

• SWD調試口（2x5 1.27mm座子）：用于連接J-Link進行UM3213A主控芯片程序燒錄與調試

• 電流采樣跳線：用于測量整機靜態電流與動態電流，優化低功耗設計

3. 選擇理由
   通過預留標準化調試接口與清晰標注的測試點，能快速定位問題，適應大批量生產過程中的測試需求。

電路抗干擾布局設計原則

為進一步保障設備的穩定運行，PCB設計中采用以下EMC優化原則：

1. 數字與模擬分區布線：
   UM3213A的模擬前端（采集SpO?信號）與數字控制部分進行嚴格區隔，采用單點接地，避免地回流干擾。

2. 差分走線：
   對于傳感器的紅外/紅光LED驅動線路采用對稱差分走線，降低共模干擾。

3. 地層完整性：
   PCB底層完整鋪地，所有信號走線參考地層，降低阻抗，減少輻射干擾。

4. 電源與信號交叉避讓：
   高速信號線避免與DC-DC電源開關節點交叉布線，防止高頻噪聲串?dāng)_。

系統低功耗軟件協同設計要點

UM3213A具備低功耗休眠機制，為進一步延長產品續航時間，軟件設計需與硬件協同工作：

1. Sensor輪詢優化
   軟件通過檢測用戶手指是否存在，實現傳感器動態上電/下電，避免空載采集造成的能耗浪費。

2. 藍牙廣播間隔調節
   在非實時傳輸狀態下，自動調節BLE廣播周期，從20ms調節至1s，降低通信功耗。

3. PWM LED控制調度
   軟件采用定時中斷觸發PWM波形，避免持續點亮造成多余功耗。

4. 主控MCU睡眠管理
   所有IO進入輸入模式，系統進入STOP模式，喚醒由Sensor中斷或BLE中斷觸發，實現μA級待機功耗。

醫療產品合規認證與安全標準考量

在脈搏血氧儀進入醫療或健康消費市場前，必須滿足相關的法規和標準認證要求，保障用戶使用安全和產品合規合法性。對于基于UM3213A的脈搏血氧儀，必須關注以下幾項認證：

1. IEC 60601-1 醫療電氣設備通用安全要求
   這是醫療類電子產品的基礎安全標準。產品需滿足漏電流限制、絕緣要求、機械結構安全、防火等級等要求。在硬件設計上，需對電源輸入進行絕緣隔離處理，保證即便在極端工作環境中，用戶也不會因觸電造成風險。

2. IEC 60601-1-2 電磁兼容（EMC）要求
   醫療電子產品必須具備良好的電磁兼容性，既不能發射影響其他設備的干擾，也不能受環境干擾而異常工作。在本方案中，已通過濾波電感、共模電感、屏蔽布線等方式降低EMI，同時傳感器數據通路也采用TVS保護，提升ESD抗擾度，滿足±8kV接觸放電和±15kV空氣放電要求。

3. ISO 10993 生物相容性評估
   由于血氧儀需要直接接觸皮膚，外殼和指夾部分需使用經過生物相容性認證的材料，如醫用級硅膠、PC-ABS混合材質等，確保不會引起皮膚刺激或過敏反應。

4. CE、FCC 與 RoHS 認證
   對于出口市場，脈搏血氧儀還需通過歐盟CE認證（包括EMC、LVD）、美國FCC認證（無線頻譜使用與輻射標準）及RoHS環保指令（限制鉛、汞等有害物質）。在器件選型階段，已確保所有元器件均為RoHS認證產品，藍牙模塊和UM3213A主控均提供CE與FCC認證支持文檔，便于整機快速通過合規測試。

通過上述標準的預設與保障，不僅提升產品的質量控制能力，也為后續量產與國際市場推廣提供了合規基礎。

移動端App與BLE通信協議設計

為了實現用戶在手機端查看心率、血氧歷史數據、實時監測曲線等功能，必須搭建一套穩定、可靠、安全的BLE通信協議。本設計采用自定義GATT服務結構，兼容Bluetooth SIG的健康設備Profile標準。

1. BLE GATT服務定義

• 血氧值服務（SpO? Service）：包含實時SpO?值、歷史數據讀取、數據上傳確認等特征值（Characteristic）

• 心率服務（HR Service）：包含心率、脈率波形、脈搏強度等級等特征

• 電池服務：展示當前設備電量、電池健康狀況（如溫度過高告警）

• 控制命令服務：用于接收App發送的設置指令，如啟動/停止采集、設置報警閾值等

2. 通信加密與連接管理
   在連接初始化階段，采用藍牙4.2以上版本支持的LE Secure Connection進行身份驗證和加密，防止數據被非法監聽或篡改。同時設定連接超時機制，超過30秒無數據交互自動斷開，節約設備功耗。

3. App端同步與異常處理機制

• 若傳輸中斷，設備自動緩存最近10分鐘的采集數據（基于環形緩沖區存儲），App重新連接后進行補傳

• 支持固件OTA升級功能，通過BLE協議將新固件寫入Flash并重啟，優化設備功能與修復Bug

• 提供用戶界面定制化支持，顏色、曲線樣式、警報提醒方式等可在App中調節，提升用戶體驗

整體通信協議充分考慮藍牙低功耗特性、傳輸安全性和用戶交互體驗，實現軟硬件協同優化。

產品結構設計與穿戴舒適性優化

脈搏血氧儀的用戶主要為長時間佩戴需求的群體，如慢病監測患者、睡眠呼吸異常用戶或運動愛好者。因此，結構設計必須兼顧緊湊性、舒適性與可靠性。

1. 外殼選材與成型方式
   采用一體注塑成型工藝，外殼材料為醫用級PC+ABS合金塑料，具有較強的抗沖擊能力與優異的生物相容性。夾持區域包裹醫用硅膠軟墊，緩解長時間佩戴的壓迫感。

2. 傳感器指夾設計
   使用“彈簧+旋轉支架”結構，適配不同用戶手指大小，避免因手指夾持不穩導致信號質量下降。傳感器與發光源模塊采用柔性FPC排線連接，提升組裝自由度，減少焊點應力。

3. 防水防汗設計
   設備外殼通過超聲波焊接方式密封，內部關鍵傳感器區域使用醫用硅膠密封圈填充，防護等級可達IPX4，可抵抗日常汗液和水珠侵蝕，延長產品使用壽命。

4. 整體結構緊湊化設計
   主板PCB采用雙面元件貼裝，堆疊藍牙天線層與主控層，總厚度控制在4.2mm以內。電池采用高能量密度Li-Po軟包電池（如403030型號），容量達150mAh，在單次充電后可連續工作10小時以上。

以上設計優化顯著提升了產品的實用性與人體工學體驗，有利于贏得消費者長期佩戴使用的認可。

量產校準與一致性測試流程

為了確保出廠的每一臺血氧儀都能提供準確的測量結果，必須建立完整的量產校準體系和一致性測試流程。本設計在產線中引入多道自動化測試工藝，確保高精度、高一致性輸出。

1. 光學信號校準
   使用標準人體手指假體模型與光吸收材料，標定紅光/紅外光路強度，校準UM3213A的LED驅動電流與光敏接收放大倍數，消除器件間誤差影響。

2. SpO?算法匹配驗證
   將設備采集的原始光電信號通過測試接口導出，與真實心電信號同步比對，分析血氧算法輸出準確率，驗證其與醫療級參考儀器的偏差是否在允許范圍（±2%以內）。

3. BLE通信穩定性測試
   引入全自動藍牙測試工位，檢測藍牙連接速率、通信丟包率、廣播功率強度等參數，確保在各類手機系統下均可流暢連接。

4. 功耗與壽命測試
   設備在低功耗測試儀上進行待機電流、平均工作電流測試，并通過高低溫循環（0℃~45℃）條件下運行12小時，驗證其電池耐久與電路穩定性。

5. 外觀與結構完整性檢查
   使用CCD工業攝像系統對產品進行自動外觀缺陷檢測，確保每個產品無劃痕、無殘膠、無松動現象；結構件抗壓測試模擬跌落和用戶誤操作環境。

通過上述完整的測試與校準體系，不僅提高了設備一致性和可靠性，還為后續大批量商業化鋪平道路。

OTA固件升級機制原理

在現代可穿戴醫療設備中，支持OTA（Over-The-Air）遠程固件升級功能已成為基礎能力之一。OTA升級不僅可以在無需拆解設備的前提下進行固件修復與功能增強，也極大地方便了后續的產品迭代與用戶體驗優化。本設計方案基于UM3213A平臺，結合BLE藍牙協議棧，實現安全、高效、可靠的OTA升級機制。

OTA固件升級流程主要包含以下幾個階段：首先，App會從云端服務器獲取設備當前固件版本與最新版本號進行比對，若發現有可升級版本，用戶在App中確認升級后，OTA流程啟動。App通過BLE GATT通道將新固件分包傳輸至設備端，設備將其暫存在Flash備用區域（Bootloader指定空間）。UM3213A內部預設雙分區Flash結構：一個用于正常運行的主程序區（Main Application），另一個為臨時加載固件的備份區（OTA Buffer）。

當新固件傳輸完成后，設備通過校驗碼（如CRC32）或數字簽名機制驗證新固件完整性與合法性，確保不會因中斷或惡意代碼導致系統失效。一旦校驗通過，設備自動重啟，并從Bootloader啟動，新固件開始運行。如果啟動成功且設備運行正常，則寫入標志位，宣告升級成功；若新固件在設定時間內未能穩定運行，則自動回滾至原始固件版本，保障系統可恢復性與用戶安全性。

為了防止非法篡改或中間人攻擊，整個OTA傳輸過程使用AES-128對稱加密，數據包中包含時間戳、設備ID和簽名校驗字段，只有在預設信任設備間才能完成升級操作。此外，UM3213A具備獨立的Bootloader保護區域，任何用戶程序均不可覆蓋Bootloader代碼，進一步提高升級過程的安全性與穩定性。

該OTA升級機制的引入不僅大幅提升了產品的可維護性與生命周期管理能力，也為產品在后期添加新功能（如血壓測量、環境光監測等）提供了靈活的擴展路徑。

低功耗系統狀態切換流程圖設計

對于以電池供電為主的便攜式脈搏血氧儀設備而言，系統功耗控制是一項關鍵技術指標。UM3213A具備多種低功耗工作模式（如Idle、Sleep、Deep Sleep），合理利用各類功耗狀態并設計清晰的切換邏輯流程圖，是延長續航、提升使用體驗的根本保障。

本方案根據用戶操作、采集任務、通信狀態等條件，將系統運行狀態劃分為五種：

1. 運行模式（Active Mode）：設備正在進行光電采集與處理、屏幕點亮顯示、藍牙通信活躍。此時系統電流消耗約為15~20mA，為最耗電狀態。

2. 顯示模式（Display-only Mode）：用戶點亮屏幕但無采集任務，僅用于顯示歷史數據。此狀態下僅驅動TFT-LCD和主控部分，平均功耗降至約10mA。

3. 待機模式（Idle Mode）：設備無按鍵操作、無藍牙連接，僅維持RTC計時與低頻定時喚醒機制。功耗進一步降至2~3mA。

4. 深度睡眠模式（Deep Sleep）：適用于夜間監測或長時間無動作階段，關閉大多數外設，僅保留最低限度的GPIO中斷喚醒源（如指夾檢測開關）。系統功耗可控制在0.5mA以下。

5. 喚醒準備模式（Wake-up Transition）：設備從深度睡眠中被喚醒，逐步初始化關鍵模塊（如ADC、PWM、I2C總線、OLED控制器），并確認是否進入運行態。該狀態僅持續幾百毫秒，功耗略高于Idle。

整個狀態之間的切換依據如下流程圖控制：

• 當用戶夾入手指時，由“Deep Sleep” → “Wake-up” → “Active Mode”

• 若3分鐘無操作且無藍牙連接，由“Active Mode” → “Idle” → “Deep Sleep”

• 當App發起B(yǎng)LE連接時，即便在Idle模式也會瞬間喚醒至“Active Mode”

• 若BLE連接斷開且無指夾動作，60秒內自動轉入Idle，最終進入Deep Sleep

通過精細的狀態管理邏輯，結合中斷源控制、軟定時器管理及動態時鐘調整技術，有效提升整機續航時長。在典型使用場景下，每天佩戴1小時、查詢3次數據，150mAh電池可支持連續使用約10天以上，遠優于同類競品。

全球多語種支持策略與App國際化設計

為了使該血氧儀產品能夠服務全球不同語言背景的用戶，尤其是在歐洲、東南亞、南美等多語種國家廣泛推廣，本方案在App與固件UI層面全面采用國際化（i18n）設計策略，確保不同地區用戶都能順利操作、理解與反饋。

首先，在App開發框架上，選擇支持國際化的跨平臺語言包管理系統，如React Native結合i18next，或Flutter結合intl庫。在應用啟動時自動讀取系統語言配置（如en-US、zh-CN、es-ES等），切換對應語言包資源文件，實現動態文本替換。

語言包管理采用JSON結構文件統一存儲所有界面文本，如：

{
  "app_title": {
    "en": "Pulse Oximeter",
    "zh": "脈搏血氧儀",
    "es": "Oxímetro de Pulso"
  },
  "start_measurement": {
    "en": "Start Measurement",
    "zh": "開始測量",
    "es": "Iniciar Medición"
  }}

在固件層面，血氧儀本地顯示采用簡潔圖形界面與圖標交互為主，盡量減少文字信息，但依然支持在OLED上顯示核心狀態信息（如“連接中”、“低電量”等）。這些文本內容也通過Flash內置的多語種字庫調用機制，切換語言時僅需更換語言標識索引。

為了支持后期新增語種和地區，系統設計采用“懶加載”與“動態下發”機制。App可從服務器端拉取新增語言包或翻譯修訂版本，自動更新至本地并緩存，避免每次發布都需重新打包所有語言。

同時，設計團隊針對右到左文字排版（如阿拉伯語、希伯來語）做了界面結構適配，確保內容布局不會混亂；并針對不同文化背景下的圖標含義進行本地化驗證，防止誤解或文化沖突。

此外，所有單位均采用國際單位標準（如SpO?為%飽和度、bpm為心率單位），日期格式根據地區習慣自動切換（如YYYY-MM-DD與DD/MM/YYYY）；并支持切換公制與英制單位，便于國際用戶統一理解。

這套全球化設計策略，使得本產品具有良好的海外市場適配能力，可靈活應用于多種國際醫療銷售渠道（如Amazon、AliExpress、海外醫療器械代理等），也為品牌建立起更加專業和本地化的形象基礎。

故障檢測與自診斷機制設計

在脈搏血氧儀這類精密型醫療電子產品中，系統穩定性和故障應對能力是至關重要的指標，尤其在臨床或個人健康管理中，系統若無法穩定運行，可能會導致數據錯誤或丟失，從而影響使用者對自身健康狀況的判斷。為此，本設計方案基于UM3213A主控芯片，構建了完善的故障檢測與自診斷機制，以確保設備在運行期間能夠及時發現并響應各類異常狀態。

整個自診斷體系分為上電自檢、運行時故障監測和異?；謴?fù)處理三大模塊。上電自檢階段主要在Bootloader階段進行，UM3213A在系統上電后會依次檢測Flash完整性（校驗校驗碼CRC）、SRAM是否可正常寫入、I2C與SPI總線是否掛載目標外設（如MAX30102和TFT控制器）、RTC計時是否工作等基礎硬件功能模塊。若任意模塊檢測失敗，將在OLED上提示錯誤代碼，并進入“錯誤鎖定模式”，防止誤測數據被傳輸。

在運行時，自診斷系統借助于硬件看門狗（Watchdog）和軟件定時器協同工作。主循環內每隔500ms檢查一次MAX30102的數據包格式是否完整、ADC數據變化是否落在物理允許范圍內、藍牙通信是否存在超時等狀態。若檢測到異常，將進行如下分級處理：

1. 輕度異常（如I2C重試失敗一次）：記錄日志，嘗試重啟單個外設模塊；

2. 中度異常（如連續丟包10次）：系統進入安全模式，停止采集，提示用戶重啟設備；

3. 嚴重異常（如SRAM錯誤或外設全部通信中斷）：觸發軟復位，重新加載Bootloader并啟動診斷程序。

此外，系統內設有狀態記錄緩沖區，利用EEPROM或Flash預留區保存近三次故障類型、觸發時間、系統溫度、電池電壓等信息，便于后期遠程分析或售后定位。此設計也為后期醫療產品申請CE/FDA等認證提供了可靠的質量保障支持。

通過該完整的故障檢測與恢復體系，即便設備運行于高干擾環境（如醫院急救、戶外寒冷環境），依舊能保持長期穩定運行，并在出現問題時為用戶或維修人員提供準確直觀的反饋信息，極大地提升了整機的魯棒性與工程可靠性。

云端健康數據平臺對接方案

隨著智能健康設備逐步接入家庭與醫療場景，云端數據管理平臺的構建與集成能力正成為產品核心競爭力之一。為滿足用戶對長期健康趨勢追蹤、遠程醫療咨詢、健康干預建議等綜合需求，本設計方案同步構建了配套的健康數據云平臺架構，并基于標準協議實現端到云的穩定通信。

系統將數據平臺架構劃分為五層結構：設備層（UM3213A）、App中轉層、API接口層、數據處理層和可視化服務層。

設備通過藍牙BLE 5.0協議將測量數據實時發送至手機App，App負責將數據打包并上傳至云平臺API。傳輸協議使用HTTPS+Token身份驗證，確保通信過程的加密與認證安全性。每次上傳的數據內容包括測量時間、SpO?值、脈率、波形數據摘要、電池狀態、設備SN號等字段，并使用統一JSON結構：

{
  "device_sn": "UM3213A_0012025",
  "timestamp": "2025-05-06T19:24:00Z",
  "spo2": 97,
  "bpm": 78,
  "signal_quality": "excellent",
  "battery": 83}

平臺API基于RESTful風格構建，支持標準POST/GET請求方式，服務器端采用高可用架構設計，使用Nginx+Spring Boot進行接口服務部署，配合Redis緩存與MySQL數據持久化，實現高并發場景下的數據快速響應與長期保存能力。

數據處理層利用Python與Node.js編寫數據清洗與分析腳本，將原始測量值進行異常過濾、趨勢建模與健康評估分級（如對老人設定≥95%為安全SpO?區間，<90%觸發高風險提示），并通過用戶畫像系統提供個性化健康建議推送。

可視化服務層構建于Web前端與App內嵌模塊之上，用戶可在界面查看日、周、月數據趨勢曲線，分析平均值、最大值、波動性，并與步數、睡眠等數據聯動對比。對于慢性病用戶（如COPD患者），系統還支持醫生賬號遠程查看其患者授權數據，輔助治療方案評估。

該云端平臺對接方案極大提升了血氧儀設備的數據價值，使其不再只是一次性使用工具，而成為構建用戶“數字健康檔案”的關鍵環節，真正實現從“數據采集”走向“健康管理”的閉環服務。

批量出廠校準系統自動化腳本設計

為了確保每一臺脈搏血氧儀在出廠前均能具備一致的測量精度與穩定性能，本方案特別設計了一套基于PC端自動化腳本控制的校準系統，結合標準測試裝置與仿真血氧信號源設備，實現對大量設備的高效批量校準、記錄與驗證。

校準系統主要由以下三個部分組成：硬件仿真平臺、PC端校準軟件腳本、數據庫記錄與追溯系統。

硬件仿真平臺使用可調式LED模擬手指反射率的測試模組，通過不同比例紅光/紅外光組合、不同遮擋角度與頻率波動，模擬95%、90%、85%、80%等多個血氧場景。同時配合高速ADC記錄設備采集的數據，并通過USB-UART串口連接至PC。

PC端校準軟件采用Python腳本+PySerial通信模塊構建，具備以下功能：

1. 自動識別接入設備SN碼，調用對應校準曲線模板；

2. 按順序加載四組標準仿真數據并控制測試模組執行；

3. 比較實際采集數據與標準數據的誤差，計算偏移值；

4. 自動寫入偏移校準值至UM3213A的Flash校準區域；

5. 生成校準日志并上傳至校準數據庫，記錄時間、工位編號、校準結果。

該系統平均每臺設備校準耗時小于20秒，相比傳統手動比對法效率提升5倍以上，并且誤差控制能力更強。每臺出廠設備均帶有唯一校準編號與追溯記錄，可在售后階段驗證校準狀態，滿足醫療器械監管備案與大批量出貨的一致性要求。

通過此自動化批量校準系統，確保了整批產品在光源一致性、算法穩定性、數據輸出精度方面的標準化，為企業建立標準產線、規模化生產打下堅實技術基礎。

藍牙通信抗干擾優化設計

在脈搏血氧儀的無線通信模塊中，藍牙BLE 5.0的穩定性直接決定了測量數據是否能夠順利傳輸至移動終端或健康管理平臺。由于藍牙技術本質上工作在2.4GHz的ISM頻段，容易受到Wi-Fi、微波爐、Zigbee等設備的干擾，因此必須采取有效的抗干擾策略，確保設備在多種復雜電磁環境下也能穩定運行。

本方案所采用的藍牙模塊為基于Nordic nRF52832芯片方案，其內部集成了32位ARM Cortex-M4內核、豐富的射頻控制器、先進的包重發機制以及多種低功耗模式，具備優良的通信穩定性與能效比。針對血氧儀這類對短距離實時通信要求高的產品，在軟件層面采取了多項抗干擾優化措施：

1. 動態信道跳頻（AFH）機制增強：BLE模塊啟用自動頻率跳變（Adaptive Frequency Hopping）功能，當當前頻道受到干擾時，系統會動態跳轉至干凈頻道，避免持續丟包。

2. MTU和連接間隔自適應配置：根據RSSI信號強度，系統可動態調整最大傳輸單元（MTU）大小與連接間隔（Connection Interval），提升數據吞吐率并避免空載過頻通信帶來的干擾機會。

3. 多層CRC與數據冗余：每個數據包均通過雙層CRC校驗，加入心跳號與時間戳冗余位，即使存在一定數據噪聲，也可通過算法層進行錯誤檢測與校正。

4. RSSI實時監測與信號質量回饋機制：設備在通信期間會每隔1秒上報一次RSSI信號質量指標，若連續低于閾值，系統將提示用戶靠近手機、遠離干擾源，提升用戶交互友好性。

硬件方面，天線設計采用獨立陶瓷貼片天線結構，并在天線饋點布置π型匹配電路，匹配頻率集中于2.4GHz±5MHz，信號靈敏度高達-96dBm。同時通過在PCB中設計完整的地層屏蔽區，避免功放信號泄露干擾主控MCU，引起心率測量異常。

以上綜合設計顯著增強了藍牙通信的抗干擾能力，使設備在商場、醫院、地鐵等高密度無線信號場景中依舊具備優秀的通信能力，為后續構建遠程健康數據系統提供了可靠的物理與協議層支撐。

極端環境適應性測試與結構加固措施

為了確保脈搏血氧儀在全球各類使用場景中都能穩定運行，設備必須通過嚴格的極端環境適應性測試，并在結構設計中考慮防水、防塵、抗摔與耐溫性能。本方案針對民用與醫療雙重市場需求，特別在結構材料、殼體密封工藝、電路板防護層等方面進行了全面強化。

在溫度適應性測試方面，設備需滿足-10°C至+50°C的工作環境溫度，內部主板與電池區域覆蓋導熱硅膠片，協助熱量從芯片、LDO等熱點引導至殼體外部。同時主控UM3213A具備工作溫度擴展至-40°C~+85°C的工業級范圍，確保在寒冷高原或熱帶地區亦可穩定運行。

防水防塵性能方面，整機殼體采用超聲波焊接+防水硅膠圈雙重密封工藝，按鈕部分使用高回彈防水膜，USB接口則設計防塵塞或選配磁吸式Pogo pin方案，最終整機防護等級可達到IP54以上，滿足一般室內外使用需求。

抗摔抗壓結構設計方面，內部主板與電池采用軟性EVA緩沖墊支撐，避免摔落后與外殼碰撞造成斷裂。同時使用PC+ABS材質外殼，結合高邊框弧面過渡設計，確保1米跌落至水泥地不損壞主控、電池與顯示模塊。

PCB防護措施方面，整塊PCB板采用三防漆噴涂處理，主要覆蓋焊點與電源區域，防止?jié)駳饣蚧覊m侵入引發短路。同時在輸入端口設計15kV ESD防護二極管，最大限度避免用戶靜電放電對芯片造成傷害。

通過以上多重硬件加固設計與測試保障，血氧儀不僅在家庭、辦公室等日常環境中運行穩定，也可應用于高海拔地區、戶外運動、野外醫療救護等苛刻場景，體現出良好的工業可靠性與適應性。

用戶界面（UI）與交互體驗優化設計要點

作為一款面向大眾消費者的健康監測設備，脈搏血氧儀的用戶界面與交互體驗直接影響其市場接受度和口碑傳播。尤其對于老年用戶或兒童用戶群體，界面必須簡潔清晰、提示直觀明確。本方案在彩屏顯示邏輯、人機交互流程、圖形信息排布方面做了深度優化。

首先，在顯示界面上采用1.3英寸IPS彩屏，分辨率240×240，色彩鮮艷，視角寬廣。屏幕通過SPI總線連接至UM3213A，刷新率高達30fps，支持動態動畫加載與切換。在UI設計中，主界面分為三大區域：上部顯示SpO?數值，中部為實時脈搏波形動畫，下部為心率與電量。字體使用12pt及以上，顏色對比度高（如白底藍字、黃底紅字），符合無障礙可讀性標準。

交互邏輯方面，僅設置一個主控按鈕，支持短按（切換頁面）、長按（開始測量）、雙擊（藍牙配對）三種模式，避免多按鍵帶來的學習成本。系統內設有“無操作自動息屏”機制，節省電力的同時避免誤操作。測量開始后UI界面會顯示“請保持靜止”、“正在采集中”動畫，引導用戶正確配合操作。

同時，為了增強用戶的參與感和信任感，系統還設計了測量完成后的數據反饋動畫，并可根據歷史數據對比給出顏色標簽判斷（如綠色=正常、橙色=偏低、紅色=警示）。此外，在異常狀態（如手指未放好、采集失?。r(shí)，系統會發出短促蜂鳴聲與閃爍提示，提示用戶重新測量。

對于更高端的版本，方案還支持UI主題切換、夜間模式自動開啟、藍牙狀態圖標顯示、歷史趨勢圖預覽等功能，進一步提升交互體驗與產品差異化能力。

總的來說，UI與交互體驗優化的核心在于將醫學數據“可視化、人性化”，降低用戶理解門檻，提升每日使用的粘性與信任感，是推動血氧儀向“健康伴侶”角色轉化的重要一環。
